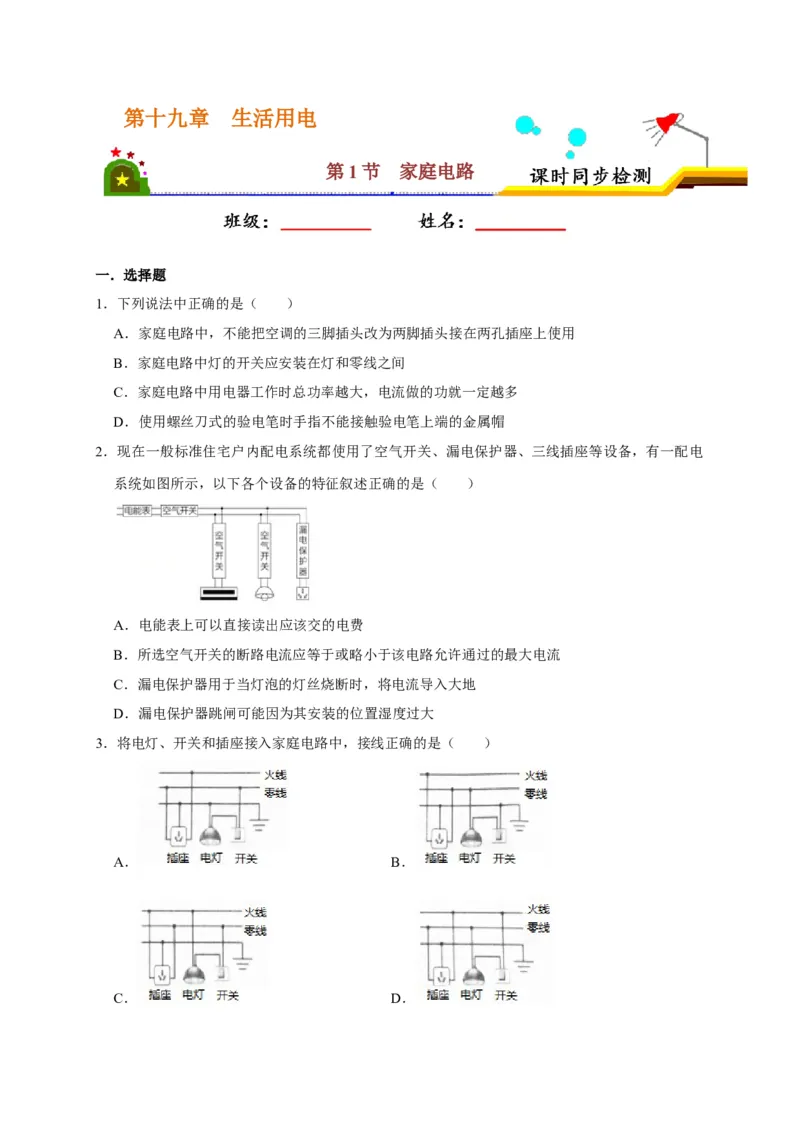

第十九章 生活用电
第1节 家庭电路
一．选择题
1．下列说法中正确的是（ ）
A．家庭电路中，不能把空调的三脚插头改为两脚插头接在两孔插座上使用
B．家庭电路中灯的开关应安装在灯和零线之间
C．家庭电路中用电器工作时总功率越大，电流做的功就一定越多
D．使用螺丝刀式的验电笔时手指不能接触验电笔上端的金属帽

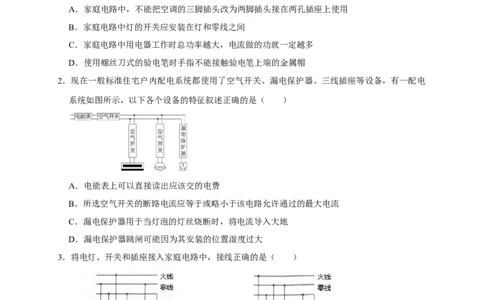

2．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电
系统如图所示，以下各个设备的特征叙述正确的是（ ）
A．电能表上可以直接读出应该交的电费
B．所选空气开关的断路电流应等于或略小于该电路允许通过的最大电流
C．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
D．漏电保护器跳闸可能因为其安装的位置湿度过大
3．将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A． B．

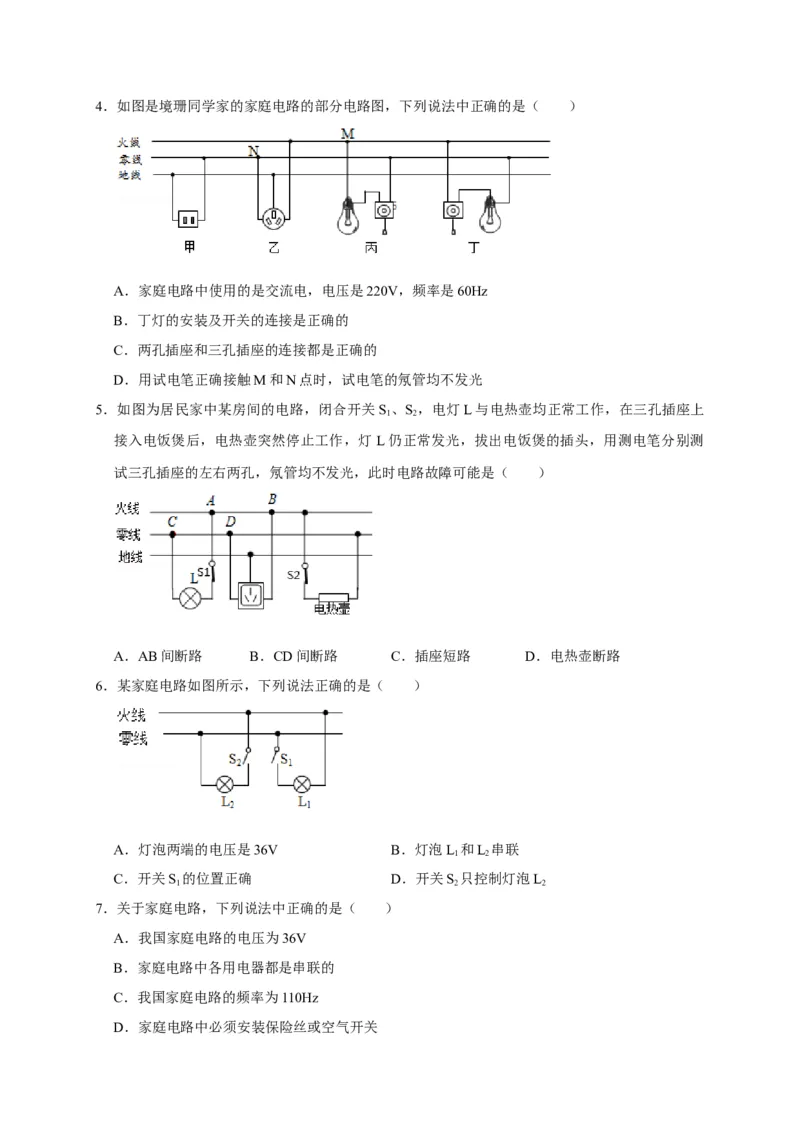

C． D．4．如图是境珊同学家的家庭电路的部分电路图，下列说法中正确的是（ ）
A．家庭电路中使用的是交流电，电压是220V，频率是60Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光

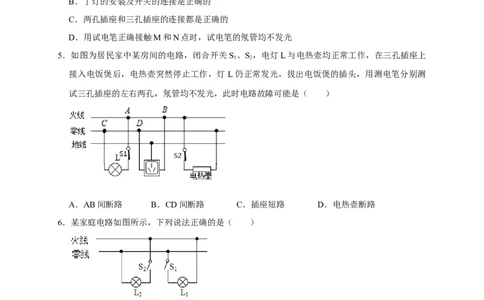

5．如图为居民家中某房间的电路，闭合开关S 、S ，电灯L与电热壶均正常工作，在三孔插座上
1 2
接入电饭煲后，电热壶突然停止工作，灯 L仍正常发光，拔出电饭煲的插头，用测电笔分别测
试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是（ ）
A．AB间断路 B．CD间断路 C．插座短路 D．电热壶断路
6．某家庭电路如图所示，下列说法正确的是（ ）
A．灯泡两端的电压是36V B．灯泡L 和L 串联
1 2
C．开关S 的位置正确 D．开关S 只控制灯泡L
1 2 2
7．关于家庭电路，下列说法中正确的是（ ）
A．我国家庭电路的电压为36V
B．家庭电路中各用电器都是串联的
C．我国家庭电路的频率为110Hz
D．家庭电路中必须安装保险丝或空气开关8．如图为试电笔的结构图，下列说法正确的是（ ）

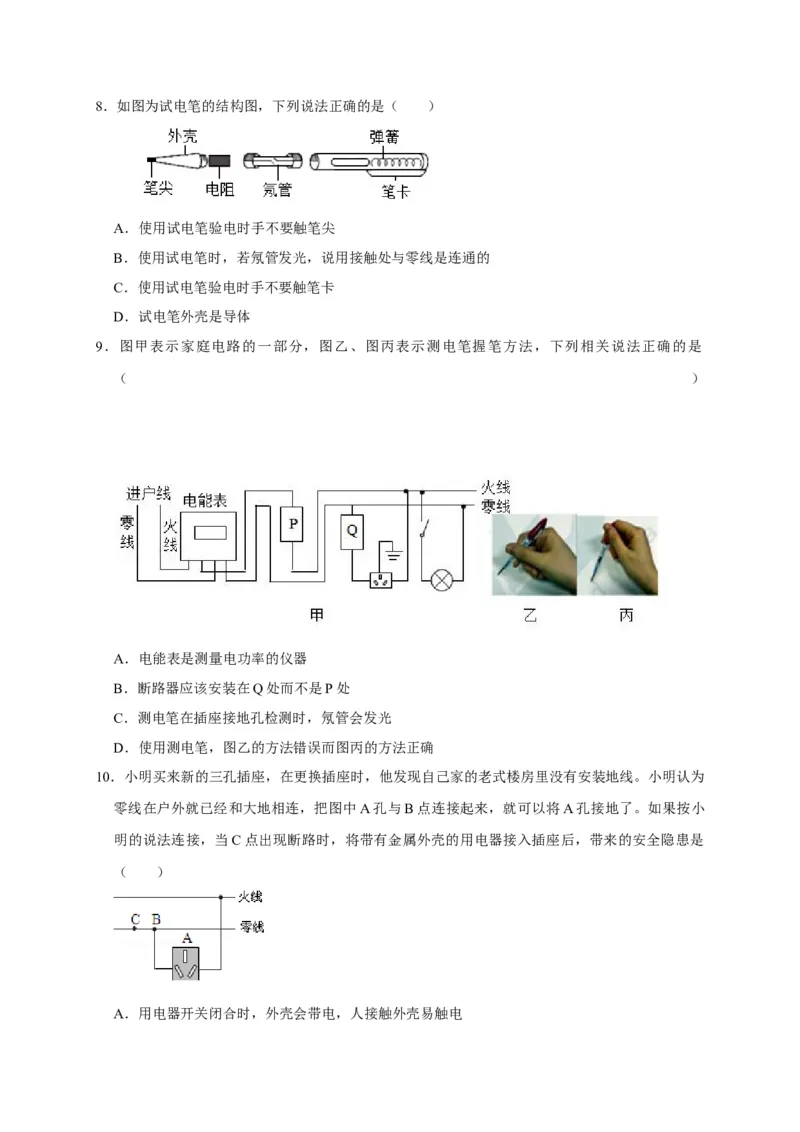

A．使用试电笔验电时手不要触笔尖
B．使用试电笔时，若氖管发光，说用接触处与零线是连通的
C．使用试电笔验电时手不要触笔卡
D．试电笔外壳是导体

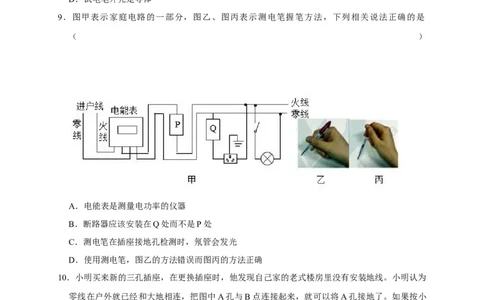

9．图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是
（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔，图乙的方法错误而图丙的方法正确
10．小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为
零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小
明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是
（ ）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电B．用电器开关闭合时，会短路，造成电流过大，引起火灾
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电
二．填空题

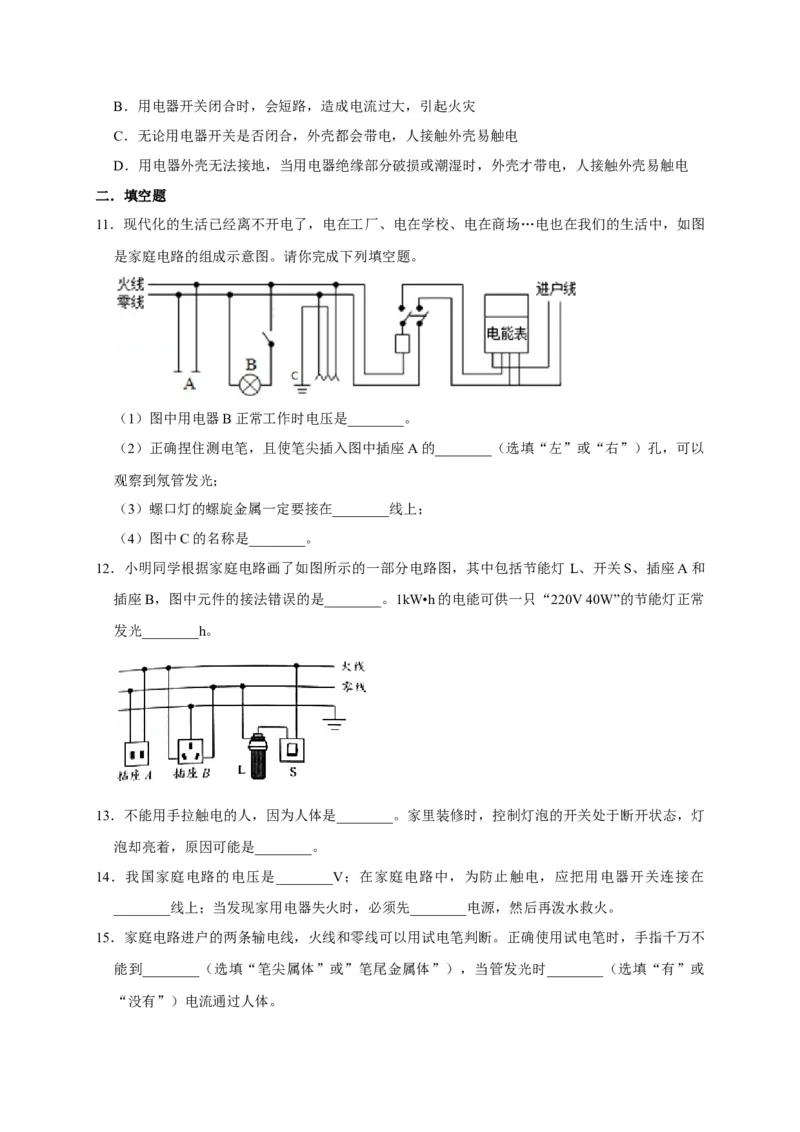

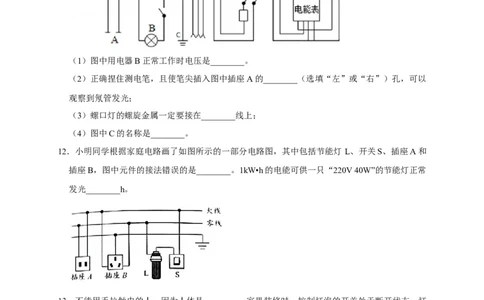

11．现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图
是家庭电路的组成示意图。请你完成下列填空题。
（1）图中用电器B正常工作时电压是________。
（2）正确捏住测电笔，且使笔尖插入图中插座A的________（选填“左”或“右”）孔，可以
观察到氖管发光；
（3）螺口灯的螺旋金属一定要接在________线上；
（4）图中C的名称是________。
12．小明同学根据家庭电路画了如图所示的一部分电路图，其中包括节能灯 L、开关S、插座A和
插座B，图中元件的接法错误的是________。1kW•h的电能可供一只“220V 40W”的节能灯正常
发光________h。
13．不能用手拉触电的人，因为人体是________。家里装修时，控制灯泡的开关处于断开状态，灯
泡却亮着，原因可能是________。
14．我国家庭电路的电压是________V；在家庭电路中，为防止触电，应把用电器开关连接在
________线上；当发现家用电器失火时，必须先________电源，然后再泼水救火。
15．家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指千万不
能到________（选填“笔尖属体”或”笔尾金属体”），当管发光时________（选填“有”或

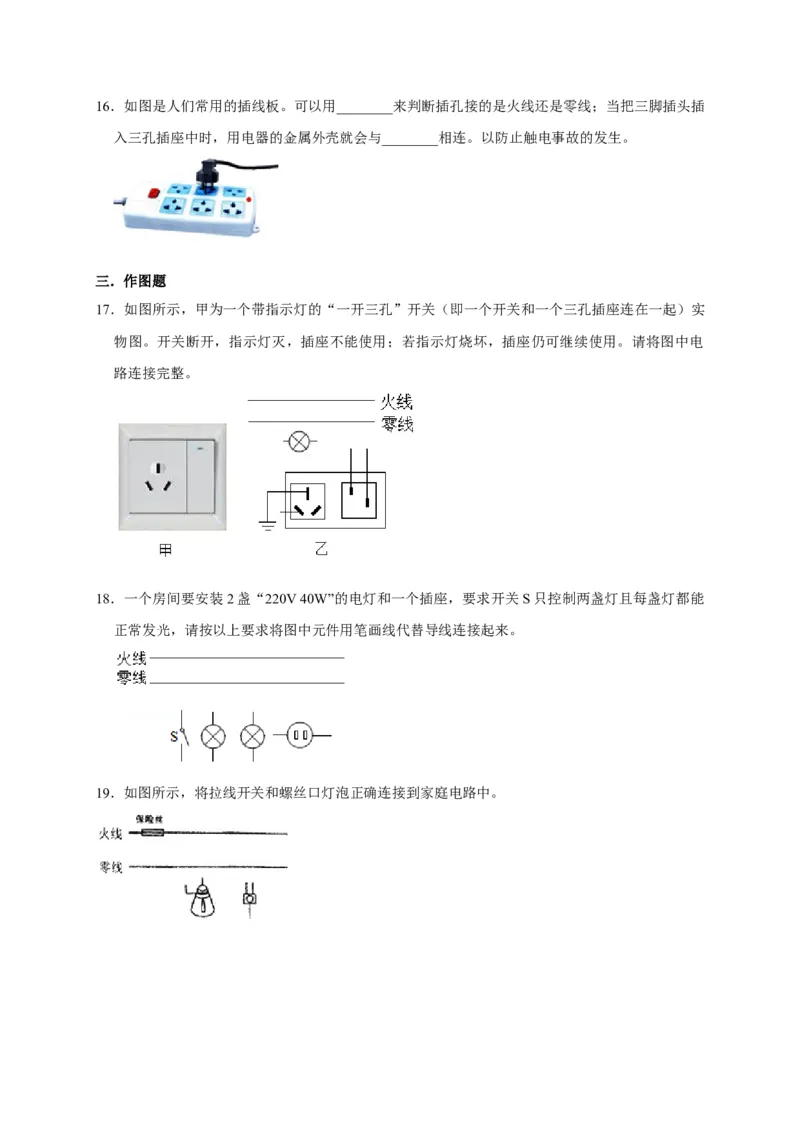

“没有”）电流通过人体。16．如图是人们常用的插线板。可以用________来判断插孔接的是火线还是零线；当把三脚插头插
入三孔插座中时，用电器的金属外壳就会与________相连。以防止触电事故的发生。
三．作图题
17．如图所示，甲为一个带指示灯的“一开三孔”开关（即一个开关和一个三孔插座连在一起）实
物图。开关断开，指示灯灭，插座不能使用；若指示灯烧坏，插座仍可继续使用。请将图中电
路连接完整。
18．一个房间要安装2盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能
正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
19．如图所示，将拉线开关和螺丝口灯泡正确连接到家庭电路中。
