某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一
瞬间，灯泡接口冒出火花，同时家中停电，保险丝烧断．其原因是（ ）
A．灯座短路
B．灯座断路
C．灯丝断路
D．灯泡的接头短路
如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点氖管不发光，接触d点氖管发光．若该电路有
两处故障，则下列判断正确的是（ ）
A．ac间断路，bd间断路
B．ac间断路，eb间断路
C．ac间断路，ed间断路
D．eb间断路，cd间短路
小明同学根据家庭电路画了如图所示的电路图，其中包括电灯L、开关S、插座1和插座2，图中元件的接法
画错了的是（ ）
A．电灯L
B．开关S
C．插座1
D．插座2
下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误的是（ ）
A．灯头接线松动——检查加固
B．灯泡的灯丝断了——换新灯泡
C．灯头内的电线断了——换新线并接好
D．连接灯泡的两条导线短路——换新灯泡
下列关于家庭电路的说法中，正确的是（ ）
A．家用电器应串连接入电路中B．控制家用电器的开关必须安装在火线上
C．为了安全，保险丝应尽可能选择较粗的
D．使用试电笔时，手指应与笔尖接触
小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭
合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的
是（ ）
A．“跳闸”的原因是接线板中的电路发生了断路
B．“跳闸”的原因是接线板中的电路发生了短路
C．接线板上的多个插座与指示灯串联
D．接线板上的开关与指示灯并联
我国的家庭电路的电压是（ ）
A．220V
B．110V
C．380V
D．36V
如图所示的四个家庭电路，正确的是（ ）
如图所示，通过电力工人的紧张工作，灾区某帐篷教室内的五盏36W节能灯正常工作了，下列说法中正确的
是（ ）
A．正电荷经火线、节能灯、零线定向移动形成电流B．火线带正电，零线带负电，两线相互吸引
C．教室内各灯相互串联
D．该教室每小时照明耗电0.18度

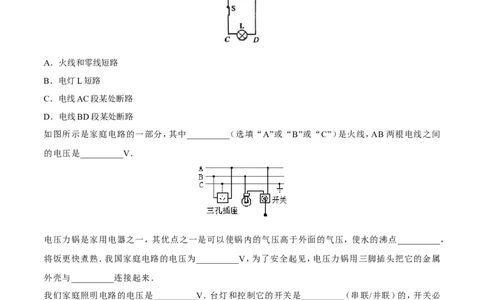

如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C，D，
发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测
零线B时不发光．那么可以判定故障是（ ）
A．火线和零线短路
B．电灯L短路
C．电线AC段某处断路
D．电线BD段某处断路
如图所示是家庭电路的一部分，其中__________（选填“A”或“B”或“C”）是火线，AB两根电线之间
的电压是__________V．
电压力锅是家用电器之一，其优点之一是可以使锅内的气压高于外面的气压，使水的沸点__________，
将饭更快煮熟．我国家庭电路的电压为__________V，为了安全起见，电压力锅用三脚插头把它的金属
外壳与__________连接起来．
我们家庭照明电路的电压是__________V．台灯和控制它的开关是__________（串联/并联）的，开关必
须接在__________（零/火）线上．
经验证明，对人体安全的电压是____________________；家庭电路中，照明灯泡与控制它的开关连接方
式是__________．
在家庭电路中电灯、插座、电视机的连接方式是__________（选填“串联”或“并联”）．用电器越多
电路中的总电流__________（选填“越大”或“越小”），为了避免导线过热而烧坏，在电路中要
__________（选填“串联”或“并联”）熔丝，实际线路中发生接触不良也是很危险的，应尽量避免，
如图所示是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向）其中不容易造成接触不良的是__________（选填“甲”或“乙”）．
练习题答案解析
D B C D B B A C D D A；220 升高；220；大地 220；串联；火
不高于36V；串联 并联；越大；串联；甲
