（测试时间：30分钟，满分:60分）
一、选择题（每题3分，共30分）
小艳同学某天在家开灯时，灯不亮，经检查发现保险丝被烧断．她在爸爸的协助下用一盏标有“220V40W”的
灯泡L（检验灯泡）取代保险丝接入电路，如图所示．然后进行如下操作，并观察到相应的现象：当只闭合开
0
关S 时，L 和L 均发光，但都比正常发光暗；当只闭合开关S 时，L 正常发光，L 不发光．由此可以判断（
1 0 1 2 0 2
）
A．L 和L 所在的支路均短路
1 2
B．L 所在的支路完好，L 所在的支路短路
1 2
C．L 所在的支路完好，L 所在的支路断路
1 2
D．L 所在的支路短路，L 所在的支路断路
1 2
如图所示，家庭电路中安装了两盏白炽灯和一个插座，其中安错的元件是（ ）
A．插座B，保险丝A和开关S
1
B．插座B，保险丝A和开关S
2
C．插座B，灯泡L 和开关S
2 2
D．保险丝A，灯泡L 和开关S
1 1
如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C，D，
发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测
零线B时不发光．那么可以判定故障是（ ）A．火线和零线短路
B．电灯L短路
C．电线AC段某处断路
D．电线BD段某处断路

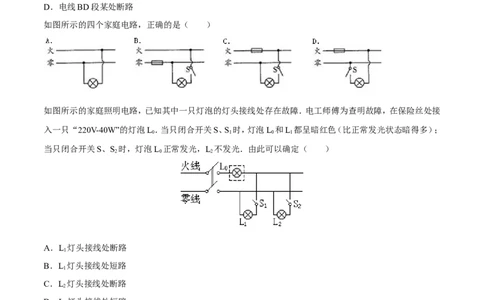

如图所示的四个家庭电路，正确的是（ ）
如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接
入一只“220V-40W”的灯泡L．当只闭合开关S、S 时，灯泡L 和L 都呈暗红色（比正常发光状态暗得多）；
0 1 0 1
当只闭合开关S、S 时，灯泡L 正常发光，L 不发光．由此可以确定（ ）
2 0 2
A．L 灯头接线处断路
1
B．L 灯头接线处短路
1
C．L 灯头接线处断路
2
D．L 灯头接线处短路
2
如图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220V-40W”的白炽灯L 接在火线上要
0
装保险丝的两个接线柱上，当只闭合S 时，L 和L 都呈暗红色；当只闭合S 时，L 正常发光；当只闭合S 时，
1 0 1 2 0 3
L 不亮．下列判断正确的是（ ）
0A．L 所在支路短路
1
B．L 所在支路短路
2
C．L 所在支路短路
3
D．L 所在支路开路
2
下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误的是（ ）
A．灯头接线松动——检查加固
B．灯泡的灯丝断了——换新灯泡
C．灯头内的电线断了——换新线并接好
D．连接灯泡的两条导线短路——换新灯泡

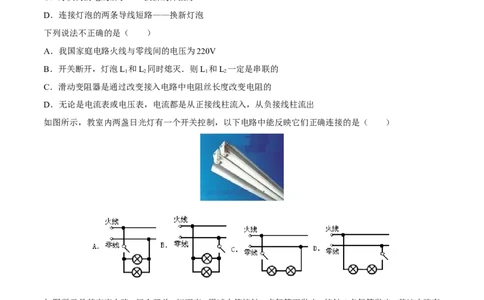

下列说法不正确的是（ ）
A．我国家庭电路火线与零线间的电压为220V
B．开关断开，灯泡L 和L 同时熄灭．则L 和L 一定是串联的
1 2 1 2
C．滑动变阻器是通过改变接入电路中电阻丝长度改变电阻的
D．无论是电流表或电压表，电流都是从正接线柱流入，从负接线柱流出
如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（ ）
如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点氖管不发光，接触d点氖管发光．若该电路有
两处故障，则下列判断正确的是（ ）
A．ac间断路，bd间断路
B．ac间断路，eb间断路C．ac间断路，ed间断路
D．eb间断路，cd间短路
二、填空题（每空2分，共30分）
经验证明，只有不高于__________V的电压才是安全的；家庭电路的两条进户线，一条叫做
火线，另一条叫做__________．
电压力锅是家用电器之一，其优点之一是可以使锅内的气压高于外面的气压，使水的沸点
__________，将饭更快煮熟．我国家庭电路的电压为__________V，为了安全起见，电压力锅用
三脚插头把它的金属外壳与__________连接起来．
我们家里用的电灯、电视机正常工作时的电压是__________V．电灯的灯丝烧断后，电视机
__________（选填“能”或“不能”）正常工作．
我们家庭照明电路的电压是__________V．台灯和控制它的开关是__________（串联/并联）的，
开关必须接在__________（零/火）线上．
我国家庭电路中，电灯正常工作的电压为__________伏，电灯与电灯之间是__________连接的
（选填“串联”或“并联”），电灯所消耗的电能是远方的发电站通过__________输电线路输送至用
电区的（选填“高压”或“低压”）
练习题答案解析
D
B
C
D
B
B
A
C
D
D
A；220
升高；220；大地220；串联；火
不高于36V；串联
并联；越大；串联；甲
