文档内容
1.有一同学用电压表测L 两端的电压，如图所示，闭合开关后，发现电压表示数接近电源电压，而L、L 两灯
2 1 2
均不亮，产生这种现象的原因可能是（ ）
A．电压表坏了 B．L 的灯丝断了 C．L 的灯丝断了 D．L 处发生短路
2 1 1
【答案】B
【解析】电压表示数接近电源电压，L、L 两灯均不亮，说明与电压表并联的部分断路，选项中B符合，ACD均
1 2
不符合。正确的选择是B。

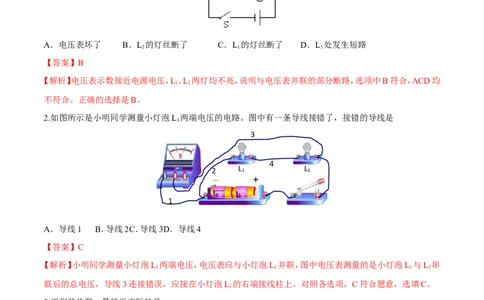

2.如图所示是小明同学测量小灯泡L 两端电压的电路。图中有一条导线接错了，接错的导线是
1
3
4
L L
2 1 2
+
—
—
1
A．导线1 B．导线2C．导线3D．导线4
【答案】C
【解析】小明同学测量小灯泡L 两端电压，电压表应与小灯泡L 并联，图中电压表测量的是小灯泡L 与L 串
1 1 1 2
联后的总电压，导线3连接错误，应接在小灯泡L 的右端接线柱上。对照各选项，C符合题意，选填C。
1
3.下列的估测，最接近实际的是
A.人正常步行的速度约为10m/s B.教室中日光灯的额定电压为110V
C.初中物理课本的长度约为25cm D.体育课中所用的铅球质量约为500g
【答案】C
【解析】10m/s=36km/h，人正常步行的速度约4-6km/h，A选项不符合实际；我国家庭照明用电电压标准为
220V，B选项不符合实际；初中物理课本的长度约为25cm接近实际，C选项符合题意，选填C；500g=0.5kg,
初中体育课中所用的铅球质量约为3-5kg,D选项不符合实际。4.一节干电池的电压是
A.1.5伏 B. 2伏 C.24伏 D.220伏
【答案】A
【解析】几个常见的电压值：我国家庭电路的电压：220V；一节干电池的电压：1.5V；一片铅蓄电池的电压：
2V；对人体的安全电压：不高于36V。
5.如图所示的电路图中，开关S闭合后能用电压表正确测出灯L 两端电压的是
2
V V
S
S
L 1 L 2 S S L 1 L 2
V
V L 1 L 2 L 2 L 1
A
B C D
【答案】A
【解析】A图中，电压表的的是L 两端的电压，且接线柱接法正确；B图中，电压表测的是L 和L 的总电压；C
1 1 2
图中电压表的正负接线柱接反；D图中，电压表测的是L 两端的电压。
1

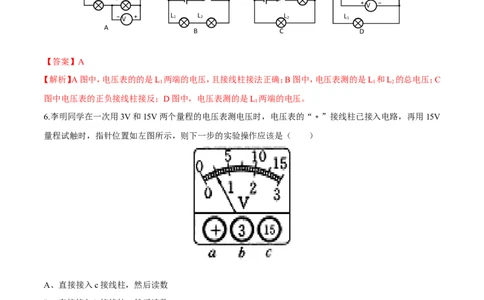

6.李明同学在一次用3V和15V两个量程的电压表测电压时，电压表的“﹢”接线柱已接入电路，再用15V
量程试触时，指针位置如左图所示，则下一步的实验操作应该是（ ）
A、直接接入c接线柱，然后读数
B、直接接入b接线柱，然后读数
C、断开开关，接入c接线柱，闭合开关后读数
D、断开开关，接入b接线柱，闭合开关后读数
【答案】D
【解析】题目中用大量程试触时，从指针的位置可以看出此时的电压小于3V，所以在测量值小于小量程时为
了提高测量的准确程度选用小量程。则下一步的实验操作应该是断开开关，接入（小量程）b接线柱，闭合开
关后读数7.在用电流表的小量程测量时，电表上读数的最小分度是 A，它的最大测量值是 A．在
“用电压表测电压”的实验中，将电压表 联在待测电路两端（选填“串”或“并”），电压表的
“＋”接线柱应靠近电源 极（选填“正”或“负”）的一端相连．
【答案】0.02；0.6；并；正
【解析】电流表的两个量程：0—3A和0—0.6A，对应的分度值分别为0.1A和0.02A；电压表应并联在电路中，
且电流从正接线柱进，从负接线柱出。

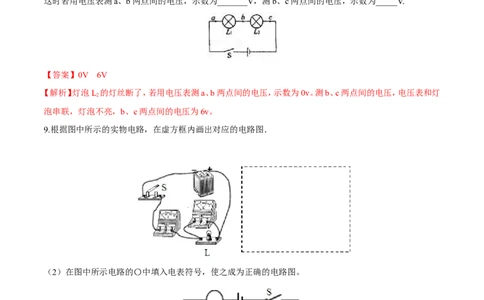

8.如图电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L 的灯丝断了，其它部分均正常．
2
这时若用电压表测a、b两点间的电压，示数为_______V，测b、c两点间的电压，示数为_____V.
【答案】0V 6V
【解析】灯泡L 的灯丝断了，若用电压表测a、b两点间的电压，示数为0v。测b、c两点间的电压，电压表和灯
2
泡串联，灯泡不亮，b、c两点间的电压为6v。
9.根据图中所示的实物电路，在虚方框内画出对应的电路图．
（2）在图中所示电路的〇中填入电表符号，使之成为正确的电路图。
（3）在一次实验中需要测量小灯泡L1两端的电压和流过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错，主张拆了以后重新连接，可是时间来不及了，小刚眼
珠一转，在图示电路中只增加了一根导线，电路就正常工作了．请你在图中画出小刚连接的那条导线．
【答案】（1）
（2）
（3）
【解析】电流表必须串联在电路中，电压表必须并联在电路中 ，注意正负接线柱，电路图如下：（2）干路上面不能接电压表，否则即为短路。灯泡也不能和电压表串联，否则也是断路。与用电器并联的不能
是电流表否则短路。因此并联的是电压表串联的是电流表，电路如下：
（3）改正后的电路如下：
10.有一天，小明买了三节干电池，他想：“把这三节干电池串联，电压增大，且这个电池组的总电压等于每节
电池电压之和，如果把这几节电池并联起来，对同一盏灯供电，那么组成的电池组提供的电压、电流会发生变
化吗？于是，他找来小华一起开展如下的探究。
（1）他俩收集到一只小灯泡、导线、电流表和电压表、三节相同的新干电池，按如图6-1-14所示的电路首先使
用一节电池连好实物图。
（2）闭合开关，读出电流表和电压表的示数，并记在设计的表格中。然后换二节和三节并联的电池组，分别重
复上述操作，把数据记录在表格中。电源 电压(V) 电流(A)
一节干电池 1.5 0.12
二节干电池 1.5 0.13
三节干电池 1.5 0.14
小华和小明经过分析归纳得出：几节干电池并联组成的电池组总电压等于____________。随着并联的干电池
增多，电流逐渐_____________。
【答案】每节干电池的电压 增大
【解析】由题意可知，把电池并联后，测量数据如表格所示，无论是几节干电池并联，总电压不变，所以仍然是
1.5V；但电路中电流改变，随着干电池节数的增加，电流不断增大。
