1..如图所示是小明同学测定小灯泡电阻的电路图，当闭合开关S时，发现灯不亮，电流表、电压表均无示数。
若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是：（ ）
A. 灯L短路
B. 灯L断路
C. 变阻器R短路 [来源:Z.xx.k.Com]
D. 变阻器R断路
【答案】D
【解析】当闭合开关S时，如果灯L短路，则电流表有示数，电压表无示数，不符题意，A错；如果灯L断路，则
电流表无示数，电压表示数接近电源电压，不符题意，B错；如果变阻器R短路，则灯泡发光，两表均有示数，
不符题意，C错；如果变阻器R断路，此时电路处于断路状态，所以灯不亮，两个表均无示数，符合题意，所以
D正确；应选D。

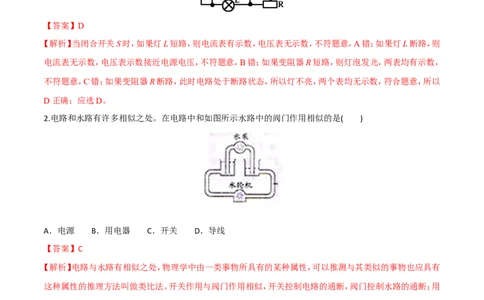

2.电路和水路有许多相似之处。在电路中和如图所示水路中的阀门作用相似的是( )
A．电源 B．用电器 C．开关 D．导线
【答案】C
【解析】电路与水路有相似之处，物理学中由一类事物所具有的某种属性，可以推测与其类似的事物也应具有
这种属性的推理方法叫做类比法。开关作用与阀门作用相似，开关控制电路的通断，阀门控制水路的通断；用
电器与水轮机作用相似，用电器利用电流工作，水轮机利用水流工作；电源与水泵作用相似，电源提供电压，
水泵提供水压；导线与水管作用相似，导线是电流的通道，水管是水流的通道．故选C。
3.下图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间
（如图乙所示），金属棒中A. 电流方向由A到B
B. 电流方向由B到A
C. 有电流但方向无法确定
D. 始终无电流
【答案】B
【解析】A带负电说明A有多余的电子，A、B用金属棒连接时，一些电子从A转移到B，金属棒中形成瞬时电流，
电流方向与电子定向移动的方向相反，由B到A。

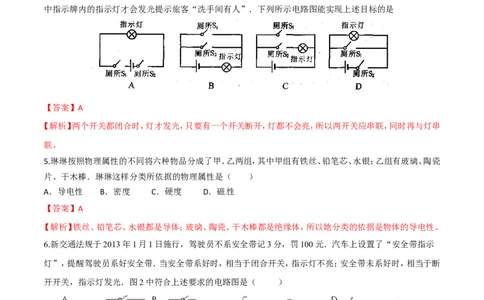

4.高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢
中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是
【答案】A
【解析】两个开关都闭合时，灯才发光，只要有一个开关断开，灯都不会亮，所以两开关应串联，同时再与灯串
联。
5.琳琳按照物理属性的不同将六种物品分成了甲、乙两组，其中甲组有铁丝、铅笔芯、水银；乙组有玻璃、陶瓷
片、干木棒．琳琳这样分类所依据的物理属性是（ ）
A．导电性 B．密度 C．硬度 D．磁性
【答案】A
【解析】铁丝、铅笔芯、水银都是导体；玻璃、陶瓷、干木棒都是绝缘体，所以她分类的依据是物体的导电性。
6.新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示
灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断
开开关，指示灯发光．图2中符合上述要求的电路图是（ ）[来源:Zxxk.Com]
【答案】B
【解析】由题意知，未系好安全带时指示灯亮，系好安全带灯泡不亮，说明开关断开指示灯亮，开关闭合时指
示灯不亮，即开关与指示灯并联，把指示灯短路了。分析电路可知B选项正确，为了防止指示灯被短路时造成
电源短路必须在电路中串联一个电阻保护电路。故选B．7.下列关于金属中电流方向的说法中，正确的是（ ）
A. 自由电子定向移动的方向和电流方向相反
B. 自由电荷定向移动的方向为电流方向网]
C. 自由电子实际移动的方向为电流方向
D. 正电荷实际定向移动的方向为电流的方向
【答案】A
【解析】电荷的定向移动形成电流，把正电荷的定向移动的方向规定为电流方向。电荷包括正电荷和负电荷，
自由电子带负电荷。金属导体中的电流实际上是依靠自由电子的定向移动形成的，不是正电荷实际定
向移动形成的。自由电子带负电，电流的方向与负电荷定向移动的方向相反。故选A。

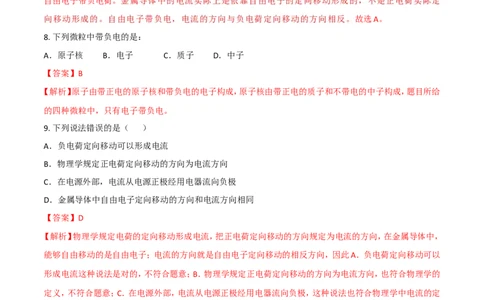

8. 下列微粒中带负电的是：
A．原子核 B．电子 C．质子 D．中子
【答案】B
【解析】原子由带正电的原子核和带负电的电子构成，原子核由带正电的质子和不带电的中子构成，题目所给
的四种微粒中，只有电子带负电。
9. 下列说法错误的是（ ）
A．负电荷定向移动可以形成电流
B．物理学规定正电荷定向移动的方向为电流方向
C．在电源外部，电流从电源正极经用电器流向负极
D．金属导体中自由电子定向移动的方向和电流方向相同
【答案】D
【解析】物理学规定电荷的定向移动形成电流，把正电荷定向移动的方向规定为电流的方向，在金属导体中，
能够自由移动的是自由电子；电流的方向就是自由电子定向移动的相反方向，因此A．负电荷定向移动可以
形成电流这种说法是对的，不符合题意；B．物理学规定正电荷定向移动的方向为电流方向，也符合物理学的
定义，不符合题意；C．在电源外部，电流从电源正极经用电器流向负极，这种说法也符合物理学中电流的定
义，不符合题意；D．金属导体中自由电子定向移动的方向和电流方向相反，而不是相同，所以D错误，不符合
题意；答案选D。
10. 关于导体和绝缘体，下列说法正确的是（ ）
A．通常情况下，液体都是导体 B．非金属物质一定是绝缘体
C．绝缘体在一定条件下可以变成导体 D．导体导电都是靠电子
【答案】C
【解析】A.蒸馏水是液体，但它是绝缘体，选项错误；B.石墨属于非金属，但石墨是导体，选项故B错误；C.绝缘体在一定条件下可以变成导体，如，玻璃加热到一定状态可以变成导体；选项正确；D.导体导电靠的是
自由电荷的定向移动，不只是电子，选项错误。

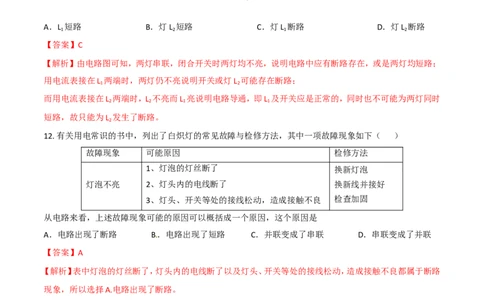

11.如图，若开关闭合后，灯L 、L 均不亮，小华同学用电流表检查电路故障，当她将电流表接在L 两端时，两
1 2 1
灯都不亮，将导线连接在灯L 两端时，L 亮而L 不亮．由此可以判断（ ）
2 1 2
A．L 短路 B．灯L 短路 C．灯L 断路 D．灯L 断路
1 2 1 2
【答案】C
【解析】由电路图可知，两灯串联，闭合开关时两灯均不亮，说明电路中应有断路存在，或是两灯均短路；
用电流表接在L 两端时，两灯仍不亮说明开关或灯L 可能存在断路；
1 2
而用电流表接在L 两端时，L 不亮而L 亮说明电路导通，即L 及开关应是正常的，同时也不可能为两灯同时
2 2 1 1
短路，故只能为L 发生了断路。
2
12. 有关用电常识的书中，列出了白炽灯的常见故障与检修方法，其中一项故障现象如下（ ）
故障现象 可能原因 检修方法
1、灯泡的灯丝断了 换新灯泡
灯泡不亮 2、灯头内的电线断了 换新线并接好
3、灯头、开关等处的接线松动，造成接触不良 检查加固
从电路来看，上述故障现象可能的原因可以概括成一个原因，这个原因是
A．电路出现了断路 B．电路出现了短路 C．并联变成了串联 D．串联变成了并联
【答案】A
【解析】表中灯泡的灯丝断了，灯头内的电线断了以及灯头、开关等处的接线松动，造成接触不良都属于断路
现象，所以选择A.电路出现了断路。
13. 原子结构模型的建立，经过了几代科学家的艰辛努力，直到现在仍在探索中。其中行星模型的提出标志着
原子结构的现代模型的问世，如图是锂原子结构的行星模型，图中原子核内有3个质子、4个中子。不能根据
原子结构的行星模型得出的结论是（ ）A．原子始终在做无规则的运动
B．原子核的体积只占整个原子体积的很小部分
C．构成原子核的粒子之间存在一种互相吸引的力
D．原子呈电中性
【答案】A
【解析】A选项中物质是由分子组成的，而分子始终在做无规则的运动，该选项是错误的；B选项中原子是由原
子核和核外电子组成，原子核的体积只占整个原子体积的很小部分，该项是正确的；C选项中构成原子核的
粒子之间存在一种互相吸引的力——核力，该项是正确的；D选项中原子核所带的正电荷数与核外电子所带
的负电荷数相等，所以整个原子呈电中性，该项是正确的；本题正确选项是A。
