第 12 课 电压
目标导航
课程标准 课标解读
1.理解电压的概念；
1.知道电压是形成电流的原因；
2.知道电压的作用和电源是提供电压的装置；
2.知道电源是提供电压的装置；
3.知道电压的单位及其换算关系；
3.熟悉电压的单位和常用单位之间的换算关系；
4.了解生活中常见电源电压值；
4.认识生活中常见电压值得范围；
5.掌握电压表的用途与符号，会使用电压表测量电
5.认识电压表，电压表的量程、连接与读数。
压。

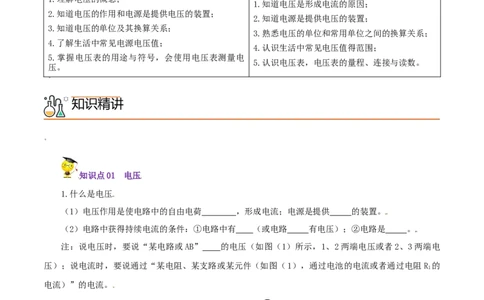

知识精讲
知识点01 电压
1.什么是电压
（1）电压作用是使电路中的自由电荷 ，形成电流；电源是提供 的装置。
（2）电路中获得持续电流的条件：①电路中有 （或电路 有电压）；②电路是 。
注：说电压时，要说“某电路或AB” 的电压（如图（1）所示，1、2两端电压或者2、3两端电
压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1），通过电池的电流或者通过电阻 R 的
1
电流）”的电流。
2.电压的单位：在国际单位制中，电压单位是 （简称为伏，符号是 ）；电压常用单位
还有： （kV）、 （mV）、 （μV）。换算关系：1kV＝ V，1V＝ mV，1mV＝ μV。
（2）生活中常见电压值：一节干电池 V，一节蓄电池 V，家庭用电电压 V，安全电压
V。

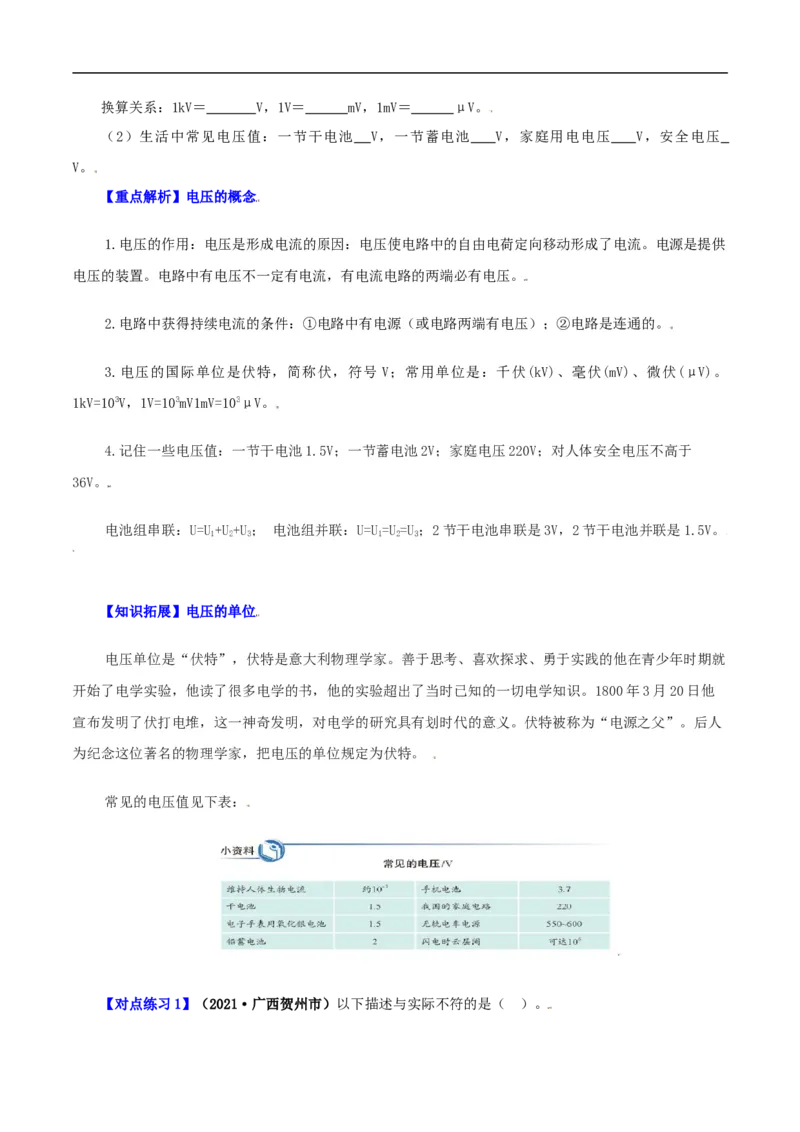

【重点解析】电压的概念
1.电压的作用：电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供
电压的装置。电路中有电压不一定有电流，有电流电路的两端必有电压。

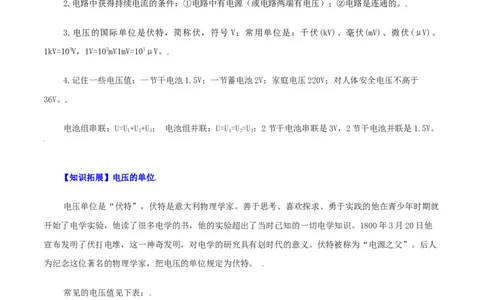

2.电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
3.电压的国际单位是伏特，简称伏，符号 V；常用单位是：千伏(kV)、毫伏(mV)、微伏(μV)。
1kV=103V，1V=103mV1mV=103μV。
4.记住一些电压值：一节干电池1.5V；一节蓄电池2V；家庭电压220V；对人体安全电压不高于
36V。
电池组串联：U=U+U+U； 电池组并联：U=U=U=U；2节干电池串联是3V，2节干电池并联是1.5V。
1 2 3 1 2 3
【知识拓展】电压的单位
电压单位是“伏特”，伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就
开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他
宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义。伏特被称为“电源之父”。后人
为纪念这位著名的物理学家，把电压的单位规定为伏特。
常见的电压值见下表：
【对点练习1】（2021·广西贺州市）以下描述与实际不符的是（ ）。A．15℃时声音在空气中的传播速度是340m/s；
B．人的正常体温是38.5℃；
C．初中物理课本宽度约为18cm；
D．一节干电池的电压大约是1.5V
【对点练习2】取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如
图所示，下列说法正确的是（ ）。
A．铁片是水果电池的正极；
B．两个相同水果电池串联后可提供更高电压；
C．该水果电池的电压是 3V；
D．水果电池将内能转化为电能
知识点02 电压测量
1.电压测量：如图所示，（1）测量仪器：电压表，符号是；
（2）读数时，看清接线柱上标的 （3V、15V两个量程）、 （ 3V量程分度值是0.1V,15V路
程分度值是0.5V）；
（3）使用规则：①电压表要 联在电路中；②电流从电压表的“ 接线柱”流入，“ 接线柱”
流出，否则指针会 。③被测电压 超过电压表的最大量程。
注意：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至
电压表。②选择量程：实验室用电压表有 个量程， V和 V。测量时，先选大量程，若被测电
压在3V～15V可 ；若被测电压小于3V则换用 的量程，若被测电压大于15V则换用 量程的电压
表。
2.电流表、电压表的比较：见表（1）。表（1）电流表与电压表比较（以表（2）、表（3）为例）
比较 内容 电流表 电压表
符号
连接 串联 并联
直接连接电源 不能 能
量 程 0.6A、3A 3V、15V
异
每大格 0.2A、1A 1V、5V
每小格 0.02A、0.1A 0.1V、0.5V
很小，几乎为零，相当于短路（相当于导
内阻 很大相当于开路
线）
同 调零；读数时看清量程和分度值；正接线柱流入，负接线柱流出；不能超过最大测量值
3.利用电流表、电压表判断电路故障：
（1）电流表示数正常而电压表无示数，则故障原因可能是：①电压表损坏；②电压表接触不良；③
与电压表并联的用电器短路。

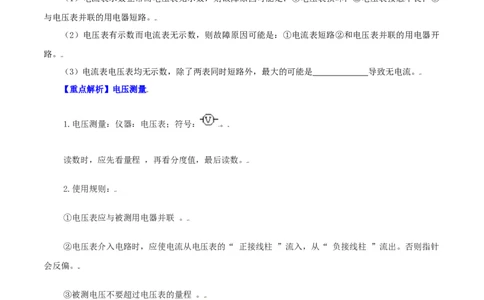

（2）电压表有示数而电流表无示数，则故障原因可能是：①电流表短路②和电压表并联的用电器开
路。
（3）电流表电压表均无示数，除了两表同时短路外，最大的可能是 导致无电流。
【重点解析】电压测量
1.电压测量：仪器：电压表；符号： 。
读数时，应先看量程 ，再看分度值，最后读数。
2.使用规则：
①电压表应与被测用电器并联 。
②电压表介入电路时，应使电流从电压表的“ 正接线柱 ”流入，从“ 负接线柱 ”流出。否则指针
会反偏。
③被测电压不要超过电压表的量程 。
④量程范围内，电压表可直接接到电源两极上，测电源电压 。
⑤在预先不能预测被侧电压值时，应先进行试触。
危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电
压表。选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，进行试触，若被测
电压在3V～15V可测量，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压
表。
3.电流表、电压表的比较
电流表 电压表
符号
连接方式 串联 并联
直接连接电源两极 不能 能
异 量程 0-0.6A；0-3A 0-3V；0-15V
每大格 0.2A；1A 1V；5V
每小格 0.02A；0.1A 0.1V；0.5V
分析电路时 内阻很小，视为短路 内阻很大，视为开路
使用前应先调零；读数时，分清量程和分度值，电流从“正”接线柱流入，从
同
“负”接线柱流出，测量不能超过最大测量值
【对点练习1】（2021·江苏中考真题）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情
况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若
故障只有一个，则可能是（ ）。A．电源没电 B．开关断路
C．灯泡断路 D．灯泡短路
【对点练习2】用电压表测某段电路的电压时，应将电压表 （选填“并”或“串”）联在该电
路两端，被测电压 （选填“能”或“不能”）超过它的量程。
分层提分
题组A 基础过关练
1．下列说法正确的是（ ）。
A．在并联电路中，不论灯泡电阻是大是小，每个灯泡两端的电压都相等；
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连；
C．只要电路两端接上电压表，则电路中一定有电流通过；
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
2.在上海地区的家庭中，冰箱的工作电压为（ ）。
A.24伏 B.36伏 C.220伏 D.380伏
3.如图所示，闭合开关S，电压表测出的是（ ）。
A．L 两端的电压；
1
B．L 两端的电压；
2
C．L 和L 两端的电压；
1 2
D．电源两端的电压
4.关于电压表的使用方法，下列叙述中不正确的是（ ）。A. 绝对不允许不经过用电器而把电压表直接接在电源两极上；
B. 被测电压不要超过电压表的量程；
C. 要使电流从正接线柱流入电压表，从负接线柱流出；
D. 电压表要并联在被测电路两端
5.如图所示，当开关S闭合后，电压表能直接测量灯泡L 两端电压的是（ ）。
2
A． B． C． D．
6.填写下列电压最接近的数值：
①一节新的干电池的电压为 V；
②三节铅蓄电池串联的总电压为 V；
③正常情况下人体的安全电压为 V。
7.在电学实验中，连接电路时，电键应处于________状态；电压表应该________（选填“串联”或
“并联”）在电路中，某电压表表盘如图所示，则“0～15V”量程档的最小分度值为________伏，此时电
压表的读数是________伏。
题组B 能力提升练
1.用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的后果（ ）。
A．灯泡可能烧坏 B．电压表烧坏
C．灯泡不亮 D．电压表无读数
2.如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表
示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5V，则以下说法正确的
是（ ）。A．电源电压为4.5V；
B．当a与c接触时，电压表测L 两端电压；
2
C．当a与c接触时，灯泡L 两端的电压为4.5V；
1
D．当a与c接触时，灯泡L 两端的电压为4.5V
2
3. 如图所示电路中，当接通开关 S后，发现电流表指针偏转，电压表指针不动，则故障可能是
（ ）。
A．L 的灯丝断了 B．L 的灯丝断了 C．L 的接线短路 D．L 的接线短路
1 2 1 2
4.在“用电压表测电压”实验中，电压表_______直接接在电源两端（选填“能”或“不能”），所
测电压不得超过它的_______。在探究并联电路中电阻的规律时，小王同学分别按图（a）、（b）所示电
路连接电路，图（b）中电阻R为他选择代替图（a）中并联的电阻R 和R 的电阻，则选择的电阻应满足：
1 2
_______保持不变时，电流表A 的示数与电流表_______示数相同（选填“A”或“A”）。
3 1 2
5.如图所示电压表的读数是____________V，电流表的读数是________A。6.（1）在下图的甲、乙的○内填上适当的电表符号，要求闭合开关后灯泡都能发光。
（2）根据丙标出的电流方向，从电池组、电压表、电流表三个元件中选出两个元件符号，分别填进
丙电路的空缺处，填进后要求灯泡L 和L 串联，且都能发光。
1 2
题组C 培优拔尖练
1．（2021·辽宁中考真题）如图是圆形多功能充电宝，充完电后用手拿起时，会感觉到微微发热。
下列估测最合理的是（ ）。
A．充电宝的质量约为5kg；
B．充电宝的直径约为10cm；
C．微微发热的充电宝温度约为20℃；
D．充电宝给手机充电时提供的电压为36V
2．（2021·黑龙江中考真题）下列电路中电压表测量R两端电压，且电路连接正确是（ ）。
2
A． B．C． D．
3．（2021·江苏中考真题）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接
电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，
则可能是（ ）。
A．电源没电 B．开关断路
C．灯泡断路 D．灯泡短路
4．（2021·湖北中考真题）如图所示电路，灯泡L、L 的连接方式是___________ （ 选填“串联”
1 2
或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，
电流表有示数，电压表示数为零，则故障原因是___________。
