串联和并联（提高）
责编：冯保国
【学习目标】
1.了解生活中一些电路的连接方式；
2.理解串、并联电路的特点，能够区分串、并联电路；
3.会连接简单的串并联电路；
4.能够根据实际要求设计串并联电路。
【要点梳理】

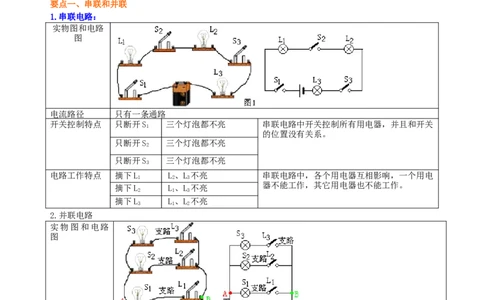

要点一、串联和并联
1.串联电路：
实物图和电路
图
电流路径 只有一条通路
开关控制特点 只断开S 三个灯泡都不亮 串联电路中开关控制所有用电器，并且和开关
1
的位置没有关系。
只断开S 三个灯泡都不亮
2
只断开S 三个灯泡都不亮
3
电路工作特点 摘下L L、L 不亮 串联电路中，各个用电器互相影响，一个用电
1 2 3
器不能工作，其它用电器也不能工作。
摘下L L、L 不亮
2 1 3
摘下L L、L 不亮
3 1 2
2.并联电路
实物图和电路
图
电流路径 分干路和支路，A点是分流点，B点是会流点，有两条或以上路径
开关控制特点 只断开S 所有的灯都不亮 干路开关控制所有用电器，支路开关只控制某一
支路用电器。
只断开S L 不亮
1 1
只断开S L 不亮
2 2
只断开S L 不亮
3 3
电路工作特点 摘下L L、L 亮 并联电路，各个用电器不互相影响，某一个用电
1 2 3
摘下L L、L 亮 器坏了，其它支路用电器可以工作。
2 1 3宇轩在线资源中心 shop256921660.taobao.com
摘下L L、L 亮
3 1 2
要点诠释：
电流流向法：电源正极→各用电器→电源负极，若途中不分流，则用电器串联；若电流在某一处分流，每条
支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路。
（2）断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不
受影响，仍然工作，则这两个用电器为并联。
（3）节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同
一点，从而找出各用电器的共同点。
（4）观察结构法：将用电器接线柱编号，电流流入端为“首”电流流出端为“尾”，观察各用电器，若
“首→尾→首→尾”连接为串联；若“首、首”，“尾、尾”相连，为并联。

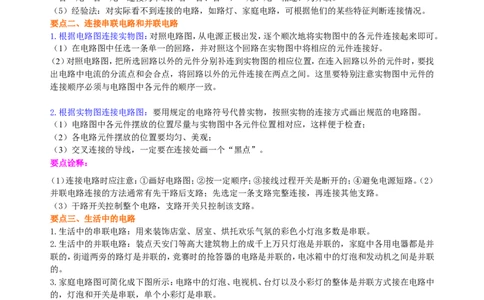

（5）经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况。
要点二、连接串联电路和并联电路
1.根据电路图连接实物图：对照电路图，从电源正极出发，逐个顺次地将实物图中的各元件连接起来即可。
（1）在电路图中任选一条单一的回路，并对照这个回路在实物图中将相应的元件连接好。
（2）对照电路图，把所选回路以外的元件分别补连到实物图的相应位置，在连入回路以外的元件时，要找
出电路中电流的分流点和会合点，将回路以外的元件连接在两点之间。这里要特别注意实物图中元件的
连接顺序必须与电路图中各元件的顺序一致。
2.根据实物图连接电路图：要用规定的电路符号代替实物，按照实物的连接方式画出规范的电路图。
（1）电路图中各元件摆放的位置尽量与实物图中各元件位置相对应，这样便于检查；
（2）各电路元件摆放的位置要均匀、美观；
（3）交叉连接的导线，一定要在连接处画一个“黑点”。
要点诠释：
（1）连接电路时应注意：①画好电路图；②按一定顺序；③接线过程开关是断开的；④避免电源短路。（2）
并联电路连接的方法通常有先干路后支路；先选定一条支路完整连接，再连接其他支路。
（3）干路开关控制整个电路，支路开关只控制该支路。
要点三、生活中的电路
1.生活中的串联电路：用来装饰店堂、居室、烘托欢乐气氛的彩色小灯泡多数是串联。
2.生活中的并联电路：装点天安门等高大建筑物上的成千上万只灯泡是并联的，家庭中各用电器都是并
联的，街道两旁的路灯是并联的，竞赛时的抢答器的电路是并联的，电冰箱中的灯泡和发动机之间是并联
的。
3.家庭电路图可简化成下图所示：电路中的灯泡、电视机、台灯以及小彩灯的整体是并联方式接在电路中
的，灯泡和开关是串联，单个小彩灯是串联。
【典型例题】
类型一、串联电路与并联电路宇轩在线资源中心 shop256921660.taobao.com
1. （2015•桂林中考）在如图所示的电路中，闭合开关S，小灯泡L 、L 并联的是（ ）
1 2
【思路点拨】两灯泡首尾相连在电源两端是串联，如果并联，即让灯泡的两端分别连在一起，结合电路图选
择合适的开关组合，组成题目要求的灯泡连接方式。
【答案】A
【解析】A、图中闭合开关S，小灯泡L 、L 并列连接，为并联电路，符合题意；
1 2
BCD、图中闭合开关S，电流只有一条路径，为串联电路，只是改变了开关的连接位置，不影响电路的性质，
不合题意。
【总结升华】解决此题的关键是理解串、并联电路的特点，会连接简单的串并联电路。
举一反三：

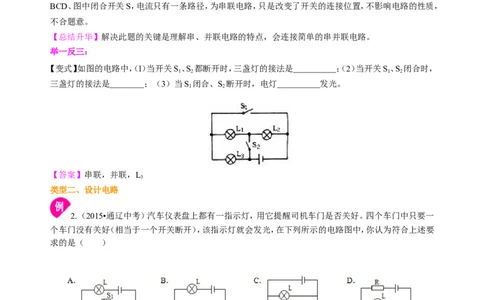

【变式】如图的电路中，（l）当开关S、S 都断开时，三盏灯的接法是＿＿＿＿＿；（2）当开关S、S 闭合时，
1 2 1 2
三盏灯的接法是＿＿＿＿；（3）当S 闭合、S 断开时，电灯＿＿＿＿＿发光。
1 2
【答案】串联，并联，L
3
类型二、设计电路
2. （2015•通辽中考）汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好。四个车门中只要一
个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要
求的是（ ）
【思路点拨】四个车门中任意一个车门（相当于开关）没关好，该指示灯会发光，说明只要一个开关断开，
灯泡就发光，所有开关闭合，灯泡不发光．对各选项逐一分析。
【答案】D
【解析】开关没闭合灯就亮，显然开关与灯是并联的，且四个开关中任意一个未闭合指示灯会发光，故四个
开关要串联．
A、由电路图可知，几个开关是并联的，当开关都闭合时，即车门都关好，灯泡也会发光，故A不符合要求；宇轩在线资源中心 shop256921660.taobao.com
B、由电路图可知，几个开关是串联的，当有一个开关断开时，即有车门没关闭，灯泡不亮，所以与题意要
求相反，故B不符合题意；
C、由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，电源会被短路，故C不符合要求；
D、由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，灯泡不会发光，故D符合要求。
【总结升华】本题考查电路图的设计，关键是能根据题目所给信息设计出合理的电路图，这是本题的重点
也是难点，最容易出错的地方是任意一个开关断开时灯泡都发光，和我们平时接触到的开关闭合，灯泡发
光正好相反。
类型三、电路图与实物的转化
3. 根据实物图画出电路图
【答案】
【解析】找到分流点和会流点如图a所示，画出分流点和会流点间的两条支路如图b所示；连接干路，连接
分流点和电源的正极，会流点和电源的负极，完成电路图。
【总结升华】实物图转化为电路图的方法有好多种，要掌握好。
举一反三：
【变式】如图(a)所示的实物图，与图(b)所示电路对应的是（ ）
B
A C D
（a）
（b）宇轩在线资源中心 shop256921660.taobao.com
【答案】A
4.（2016•吉林模拟）根据题意作图。
（1）在如图甲中画出电路图中的电流方向，并连接图乙的实物图。
（2）请根据如图丙实验电路，在图方框内画出电路图。
【思路点拨】电源外部电流从正极出发经电路元件后回到电源的负极；由电路图可知，电源、开关、电铃、
灯泡依次串联组成电路即可。
【答案与解析】
（1）电流从电源正极流出分别通过各元件，最后回到电源负极，由此标出电流方向；
依次串联电源、开关、电铃、灯泡组成电路，如图所示：宇轩在线资源中心 shop256921660.taobao.com
（2）由图丙知，两灯泡组成并联电路，开关在干路上控制整个电路，电路图如图所示：
【总结升华】本题考查了根据电路图连接实物电路图和根据实物电路图作电路图，分析电路结构，明确各
电路元件的连接方式是正确作图的前提与关键。
