1.如图所示，在早期的击剑比赛中，当运动员持剑击中对方运动员的导电服，对方运动员头顶上的指示灯就
会亮，则剑在击中对手导电服时相当于闭合了“开关”，用S 、S 分别表示甲、乙运动员手中的剑，下列电路
甲 乙
图中能反映这一工作原理的是（ ）
L 甲 S 甲 L 甲 S 乙 S 甲 S 乙 S 甲 S 乙
S 乙 L 乙 S 甲 L 乙
L L L L
甲 乙 乙 甲
A B C D
【答案】B
【解析】 当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员
的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知这两盏灯的连接方式为并联，且S
甲与乙方的灯串联，S乙与甲方的灯串联．故选B．

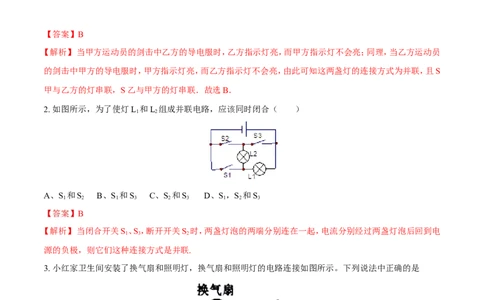

2. 如图所示，为了使灯L 和L 组成并联电路，应该同时闭合（ ）
1 2
A、S 和S B、S 和S C、S 和S D、S，S 和S
1 2 1 3 2 3 1 2 3
【答案】B
【解析】 当闭合开关S、S，断开开关S 时，两盏灯泡的两端分别连在一起，电流分别经过两盏灯泡后回到电
1 3 2
源的负极，则它们这种连接方式是并联.
3. 小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示。下列说法中正确的是
A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作
C．换气扇和照明灯是串联
D．换气扇和照明灯是并联
【答案】D
【解析】 观察图可见：换气扇与照明灯并联在电路中，分别有开关S、S 控制，所以换气扇与照明灯即可以同
1 2
时工作，又可以单独工作，互不影响，A、B、C选项错误，D选项正确，选填D。
4. 下列电路图，开关S闭合后，两个电阻串联的是
【答案】A
【解析】 串联电路定义:用电器首尾依次连接在电路中。特点:电路只有一条路径,任何一处断路都会出现断路。
观察各电路图可见，A符合题意，选填A；B图中闭合开关，上方的电阻R 被短路，电路为只有中间电阻R接
入的简单电路，不符合题意；同理：D图中左侧电阻R被短路，电路为只有右侧电阻R接入的简单电路，不符
合题意；C图中两电阻R首尾分别连接，各自有一条电流通路，是并联，不符合题意。
5．下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（ ）
A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的
D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
【答案】B
【解析】 A选项，灭蚊网和照明灯可以单独工作，说明它们为并联连接，A正确。B选项，路灯是用来为行人照
明的，当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路
灯是并联的，B错误。C选项，因为厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此
它们的连接方式为并联， C正确。D选项，家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路
中各用电器是并联的，D正确。用电器之间互不影响，可以单独工作的，一定是并联，一起工作，一起不工作的
可能是串联，也可能是并联，要从其它方面加以区分。正确的选择是B。
6．如图所示的电路，下列判断正确的是（ ）A．闭合开关S、S，断开开关S 时，灯L、L 串联
1 3 2 1 2
B．闭合开关S，断开开关S、S 时，灯L、L 并联
2 l 3 1 2
C．闭合开关S、S，断开开关S 时，灯L 亮、L 不亮
1 2 3 1 2
D．同时闭合开关S、S、S 时，电源短路
1 2 3
【答案】D

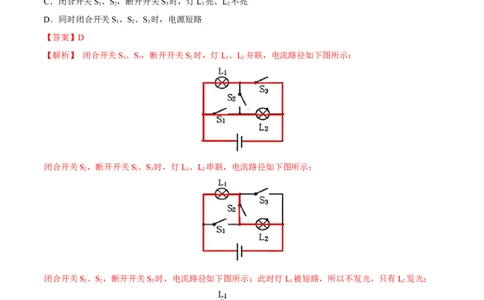

【解析】 闭合开关S、S，断开开关S 时，灯L、L 并联，电流路径如下图所示：
1 3 2 1 2
闭合开关S，断开开关S、S 时，灯L、L 串联，电流路径如下图所示：
2 l 3 1 2
闭合开关S、S，断开开关S 时，电流路径如下图所示：此时灯L 被短路，所以不发光，只有L 发光；
1 2 3 1 2
同时闭合开关S、S、S 时，电流路径如下图所示：此时电源短路：
1 2 3综上所述，D是正确的。

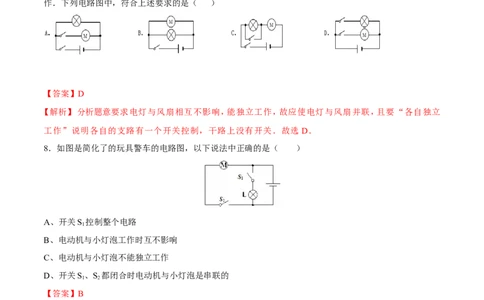

7. 一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工
作．下列电路图中，符合上述要求的是（ ）
【答案】D
【解析】 分析题意要求电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且要“各自独立
工作”说明各自的支路有一个开关控制，干路上没有开关．故选 D．
8．如图是简化了的玩具警车的电路图，以下说法中正确的是（ ）
A、开关S 控制整个电路
1
B、电动机与小灯泡工作时互不影响
C、电动机与小灯泡不能独立工作
D、开关S、S 都闭合时电动机与小灯泡是串联的
1 2
【答案】B
【解析】 根据电路图可知，电动机和小灯泡并联，开关S 控制小灯泡，开关S 控制电动机；
1 2
A、开关S 在小灯泡所在的支路中，因此开关S 只控制小灯泡所在的支路，故A错误；
1 1
B、并联电路各支路互不影响，因为电动机和小灯泡并联，因此电动机与小灯泡工作时互不影响；故B正确；
C、电动机与小灯泡是并联的，可以独立工作，故C错误；
D、开关S、S 都闭合时电动机与小灯泡是并联连接，故D错误．
1 2
9．某种电脑键盘清洁器有两个开关，开关S 只控制照明用的小灯泡L，开关S 只控制吸尘用的电动机。在图
1 2
所示的四个电路图中，符合上述要求的是【答案】D
【解析】 由题意可知，照明用的小灯泡L和吸尘用的电动机是并联的，而且它们分别由开关S 和S 控制。D
1 2
选项符合上述要求；而其余三个选项中的开关S 在干路上控制整个电路。故选D。
1
10．如图所示是新街换装的新路灯，左右灯箱内各有一盏节能灯，两灯的明暗独立控制。以下模拟电路与之相
符的是
【答案】 D
【解析】 根据题意两灯的明暗独立控制，可知两灯的连接方式一定为并联，A两灯为串联方式，不符合题意；
B虽然两灯并联，但S 控制着两灯的亮暗，不符合题意；C当S 闭合时，灯L 短路，S 控制整个电路，不符
甲 甲 甲 乙
合题意；D两灯分别有独立的开关，亮暗互不影响，满足题意；答案选D。
11.如图所示，A、B、C、D为4个接线柱，请用笔画线代替导线，将图中的两个灯泡连成并联电路．
【答案】如图：【解析】并联电路是相互不影响的电路，电路有两条以上的路径，电流从正极出发，经任何一个用电器都可以
回到负极，所以应分别把AB相连、CD相连，画法如图：
