第 10 课 电流的测量
目标导航
课程标准 课标解读
1.理解电流强弱的意义；
2.知道电流的单位、符号，认识生活中常见用电器 1.理解电流强度和电流的概念和意义；
的电流；
2.认识生活中常见电器的电流值；
3.认识电流表的结构，掌握电流表的使用规则；
3.知道电流表的使用与读数方法；
4.通过连接电路测量电流，培养动手操作能力；
4.会正确使用电流表进行电流测量。
5.能够用电流表测电路中的电流，并能准确的读出
电流表的示数。

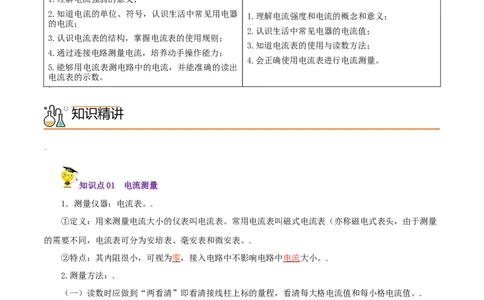

知识精讲
知识点01 电流测量
1．测量仪器：电流表。
①定义：用来测量电流大小的仪表叫电流表。常用电流表叫磁式电流表（亦称磁电式表头，由于测量
的需要不同，电流表可分为安培表、毫安表和微安表。
②特点：其内阻很小，可视为零，接入电路中不影响电路中电流大小。
2.测量方法：
（一）读数时应做到“两看清”即看清接线柱上标的量程，看清每大格电流值和每小格电流值。
（二）使用时规则：两要、两不要。①电流表要串联在电路中；②电流要从电流表的正接线柱流入，
负接线柱流出，否则指针反偏。
③被测电流不要超过电流表的量程。危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，
电流表的指针还会被打弯，甚至表被烧坏。
选择量程：实验室用电流表有两个量程，0～0．6A和0～3A。测量时，先选大量程，用开关试触，若
被测电流在0.6A～3A可测量，若被测电流小于0.6A，则换用小的量程，若被测电流大于3A则换用更大量
程的电流表。④绝对不要不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。
【知识解析】电流表使用规则
（1）调零：实验前检查电流表的指针是否对准零刻度线，如有偏差，需用调零旋钮调整指针对准零刻
度线。
（2）串联：电流表必须与被测用电器串联。
（3）“+”进“-”出：被测电流应从电流表的“+”接线柱进入，从“-”接线柱流出。（正进负
出）

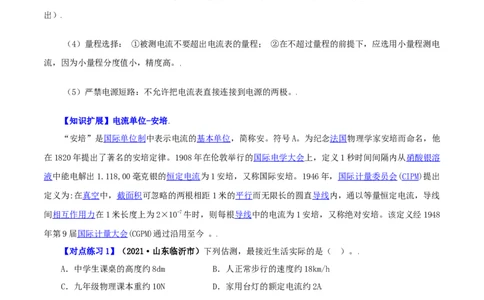

（4）量程选择： ①被测电流不要超出电流表的量程； ②在不超过量程的前提下，应选用小量程测电
流，因为小量程分度值小，精度高。
（5）严禁电源短路：不允许把电流表直接连接到电源的两极。
【知识扩展】电流单位-安培
“安培”是国际单位制中表示电流的基本单位，简称安。符号A。为纪念法国物理学家安培而命名，他
在1820年提出了著名的安培定律。1908年在伦敦举行的国际电学大会上，定义1秒时间间隔内从硝酸银溶
液中能电解出1.118,00毫克银的恒定电流为1安培，又称国际安培。1946年，国际计量委员会(CIPM)提出
定义为:在真空中，截面积可忽略的两根相距1米的平行而无限长的圆直导线内，通以等量恒定电流，导线
间相互作用力在1米长度上为2×10-7牛时，则每根导线中的电流为1安培，又称绝对安培。该定义经1948
年第9届国际计量大会(CGPM)通过沿用至今 。
【对点练习1】（2021·山东临沂市）下列估测，最接近生活实际的是（ ）。
A．中学生课桌的高度约8dm B．人正常步行的速度约18km/h
C．九年级物理课本重约10N D．家用台灯的额定电流约2A
【答案】A。
【解析】A．中学生课桌的高度约8dm
故A符合题意；
B．人正常步行的速度约
故B不符合题意；
C．九年级物理课本重约3N，故C不符合题意；D．家用台灯的额定电流约0.2A，故D不符合题意。故选A。
【对点练习2】如图所示，能正确地测出小灯泡L 电流的电路是（ ）。
2
A． B． C． D．
【答案】C
【解析】A、由图示电路图可知，电流表正负接线柱接反了，也没与L 串联，故不能测出小灯泡L 的
2 2
电流，故A错误；
B、由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡 L 的电流，故B
2
错误；
C、由图示电路图可知，电流表与小灯泡L 串联，且电流从正极流入，负极流出，测量通过小灯泡L
2 2
的电流，故C正确；
D、由图示电路图可知，电流表与小灯泡L 并联，测量的是通过小灯泡L 的电流，不能测出通过小灯
2 1
泡L 的电流，故D错误。故选：C。
2

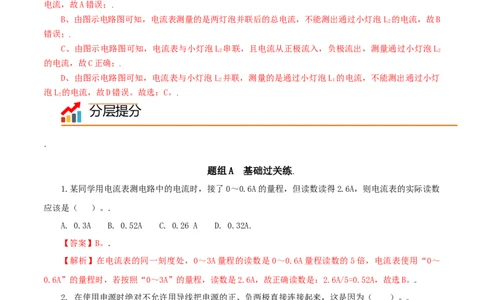

分层提分
题组A 基础过关练
1.某同学用电流表测电路中的电流时，接了0～0.6A的量程，但读数读得2.6A，则电流表的实际读数
应该是（ ）。
A. 0.3A B. 0.52A C. 0.26 A D. 0.32A
【答案】B。
【解析】在电流表的同一刻度处，0～3A量程的读数是0～0.6A量程读数的5倍，电流表使用“0～
0.6A”的量程时，若按照“0～3A”的量程，读数是2.6A，故正确读数是：2.6A/5=0.52A，故选B。
2. 在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（ ）。
A．电流太大，会损坏电源； B．电流太大，会损坏用电器；
C．电流太小，用电器不能工作；D．电流太大，会损坏电源和用电器
【答案】A。
【解析】用导线把电源的正、负两极直接连起来，电路短路，电路电流很大，会损坏电源，所以在使
用电源时绝对不允 许用导线把电源的正、负两极直接连接起来。故选A。
3．如图所示，用电流表测量通过灯 的电流的电路图，其中电路连接正确的是（ ）。A. B. C. D.
【答案】D。
【解析】电流表的使用，串联在电路中，测量哪个的电流与哪个串联，电流方向正确，即电流从正接
线柱流入，从负接线柱流出。
A图与L1串联，但正负接线柱错误；
B图测量L2的电流；
C图串联在干路中，测量两个灯的电流和；
D图两灯并联，电流表与L1串联，并且电流方向正确，所以测量的是L1的电流，符合题意。
故选D。

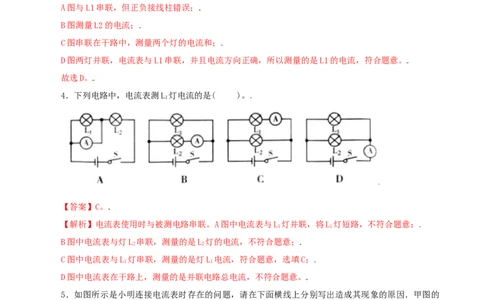

4．下列电路中，电流表测L 灯电流的是( )。
1
【答案】C。
【解析】电流表使用时与被测电路串联。A图中电流表与L 灯并联，将L 灯短路，不符合题意；
1 1
B图中电流表与灯L 串联，测量的是L 灯的电流，不符合题意；
2 2
C图中电流表与L 灯串联，测量的是灯L 电流，符合题意，选填C；
1 1
D图中电流表在干路上，测量的是并联电路总电流，不符合题意。
5．如图所示是小明连接电流表时存在的问题，请在下面横线上分别写出造成其现象的原因．甲图的
问题：_____________________；乙图的问题：____________________________。
【答案】（1）电流表的正、负接线柱接反了；（2）电流表的量程接大了。
【解析】由甲图可知，指 针反转，说明正、负接线柱接反了；由乙图可知，指针偏转角度太小，说明量程选择过大了。
6. 粗心的马虎同学在连接电路时，电路里少连了一根导线，如图所示，请用笔画线代替导线补上，
补上后要求：灯泡L、L 都能发光 ，且电流表只测量通过灯泡L 的电流，开关也只控制L 的通断。
1 2 1 1
【解析】由于电流表只测量通过灯泡L 的电流，开关也只控制L 的通断，所以两个电灯是并联关系，
1 1
且电流表、开关与L 串联后再与L 并联。
1 2
题组B 能力提升练
1．在如图所示的电路中，闭合开关，下列说法中正确的是（ ） 。
A．电流表测的是通过灯L 的电流；
1
B．电流表测的是通过灯L 和L 的总电流；
1 2
C．取下灯L 后L 仍然会亮，电流表有读数；
1 2
D．取下灯L 后L 也不亮，电流表无读数
2 1
【答案】B。
【解析】解决这类题目，应先根据实物图画出电路图，弄清是什么电路，然后弄清各表的作用。
根据对本题的分析，这是一个并联电路，因为电路中有两条电流的通路，并且每条电路上都有一个用
电器。电流表和L 串联在一条支路上，所以电流表测的是通过L 的电流。由于两灯是并联连接，各支路互
2 2
不影响。所以选项C正确。
2．用电流表测量通过L 的电流，如图中正确的是（ ）。
1A. B. C. D.
【答案】C。
【解析】A．灯泡L、L 并联，电流表在干路上，测干路电流，故A不符合题意；
1 2
B．灯泡L、L 并联，电流表在干路上，测干路电流，故B不符合题意；
1 2
C．图中电流表与灯L 串联，电流表测L 的电流，故C符合题意为答案；
1 1
D．电流表与灯L 串联，测量通过L 的电流，故D不符合题意。
2 2
3．如图所示，以下四件家用电器正常工作时电流最接近5A的是（ ）。
A. 电风扇 B. 笔记本电脑 C. 台灯 D. 电饭锅
【答案】D。
【解析】A. 收音机的工作时的功率约为11W，电流大约为50mA=0.05A左右，故A错误；
B. 笔记本电脑工作时的功率约为100W，电流大约是0.5A，故B错误；
C. 台灯工作时的功率约为40W，电流大约是0.2A，故C错误；
D. 电饭锅的电功率约为1000W，工作电流约为5A，故D正确。
4．一位同学选“0-0.6A”量程的电流表测量电流，另一同学却按“0-3A”量程读数，其读数为
2.4A，则实际上测得的电流应该是（ ）。
A. 24A B. 2.4A C. 0.24A D. 0.48A
【答案】D。
【解析】电流表使用“0～0.6A”的量程时，按照“0～3A”的量程读成了2.4A，则正确读数应为
故选D。
5．在图所示的电路图中，能用电流表正确测出灯L 的电流的是（ ）。
l【答案】C。
【解析】要用电流表测出通过灯L 的电流，则需要将电流表与灯L 串联，A图中，两灯并联，电流表
l l
在干路中，所测到的是两灯的电流之和；
B图中电流表与灯L 并联，会导致L 被短路；
l l
D图中，电流表与L 串联，同时，电流表的正负接线柱接反了；故本题正确答案选C。
2
6．必须把电流表____联在电路中，为了测量时不超过电流表的量程，在不能预先估计被测电流大小
时，要先进行____。
【答案】串；试触。
【解析】必须把电流表串联在电路中测量电流时，在不能预先估计被测电流大小的情况下，要先用试
触法来确定电流表的量程．具体做法是：先选用大量程把表的一个接线柱接入电路，再拿电路的一个线头
试触电流表的另一接线柱．若表的指针不超过量程就固定接好；若表的指针指示偏小，说明在小量程范围
内，则再改用小量程进行测量．
故答案为：(1)串；(2)试触。
题组C 培优拔尖练
1．（2021·广东深圳市）以下说法正确的是（ ）。
A．一个荔枝重2NB．人心跳70次/分 C．人体正常温度38℃D．电冰箱电流1A
【答案】BD。
【解析】A．一个荔枝质量大约20g，它的重力G=mg=0.02kg×10N/kg=0.2N
故A错误；
B．正常情况下，人的心跳1min在70次左右，故B正确；
C．人正常的体温是37℃左右，故C错误；
D．家用电冰箱的功率在220W左右，工作电流在I= =1A左右，故D正确。
故选BD。
2．（2021·天津中考真题）请将图和图所示的测量结果填写在相应的空格处。①电流表的示数是______A；
②物块的质量是______g。
【答案】0.30（或0.3）；53。
【解析】[1]电流表选择的量程是0 0.6A，对应的分度值为0.02A，所以此时图中的电流值为0.30A
或者0.3A。
[2]由图可知，盘中砝码总质量是50g，游码对应的刻度值是3g（左边缘对应的刻度），所以物体的质
量记作50g+3g=53g。
3．下列电路图中，电流表能直接测量灯L 电流的是（ ）。
1
A． B．
C． D．
【答案】C
【解析】A、电流表没有经过用电器直接接在电源上，会损坏电源和电流表，故A错误；
B、电流表能直接测量灯L 电流，电流表和灯L 要串联，而选项中电流表和L 并联，故B错误；
1 1 1
C、电流表能直接测量灯L 电流，电流表和灯L 串联，故C正确；
1 1
D、电流表串联在干路上，电流表测量干路电流，故D错误。故选：C。
4.（2021·山东枣庄市）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至
图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位
置，接下来的操作是：断开开关，______继续进行实验。【答案】正负接线柱反接；改接小量程。
【解析】[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电
流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流
过小，接下来的操作是：断开开关，改接小量程继续进行实验。
