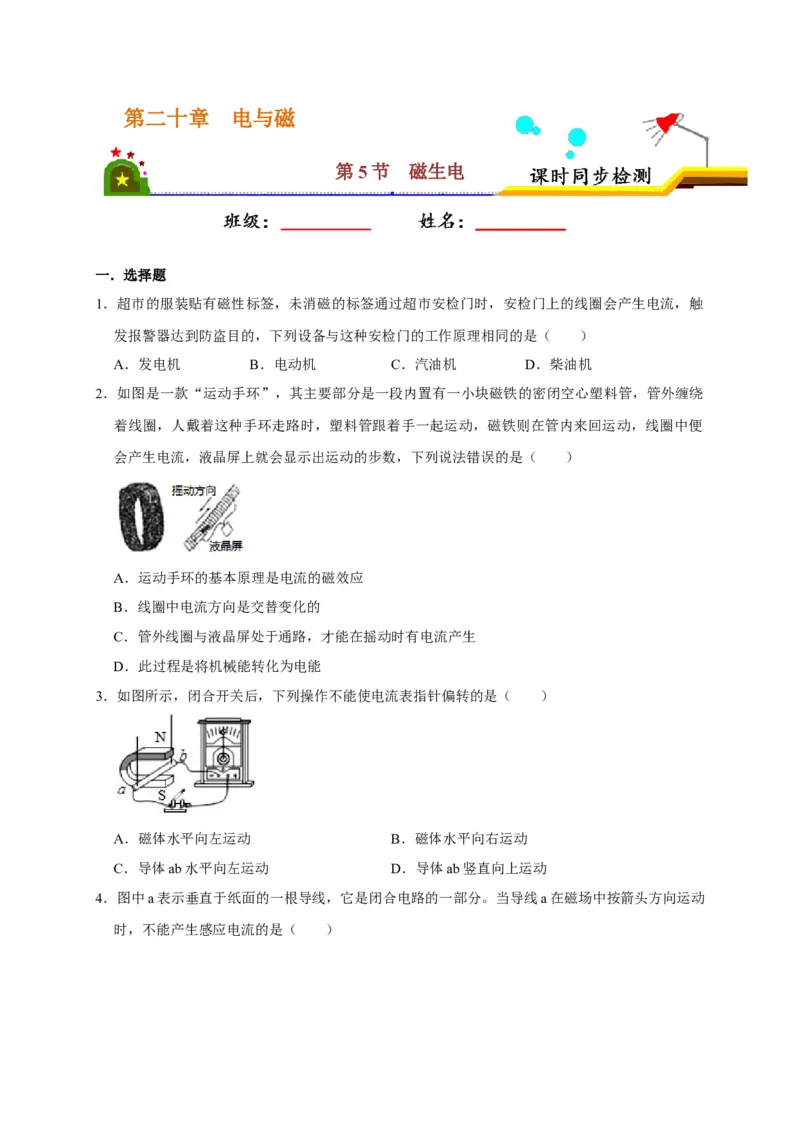

第二十章 电与磁
第5节 磁生电
一．选择题

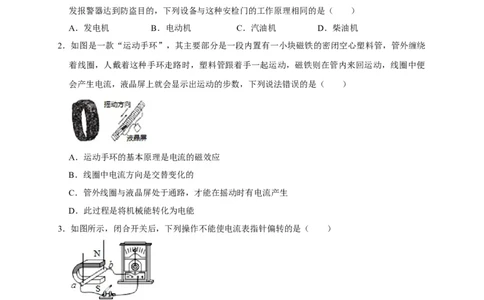

1．超市的服装贴有磁性标签，未消磁的标签通过超市安检门时，安检门上的线圈会产生电流，触
发报警器达到防盗目的，下列设备与这种安检门的工作原理相同的是（ ）
A．发电机 B．电动机 C．汽油机 D．柴油机
2．如图是一款“运动手环”，其主要部分是一段内置有一小块磁铁的密闭空心塑料管，管外缠绕
着线圈，人戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内来回运动，线圈中便
会产生电流，液晶屏上就会显示出运动的步数，下列说法错误的是（ ）
A．运动手环的基本原理是电流的磁效应
B．线圈中电流方向是交替变化的
C．管外线圈与液晶屏处于通路，才能在摇动时有电流产生
D．此过程是将机械能转化为电能
3．如图所示，闭合开关后，下列操作不能使电流表指针偏转的是（ ）
A．磁体水平向左运动 B．磁体水平向右运动
C．导体ab水平向左运动 D．导体ab竖直向上运动

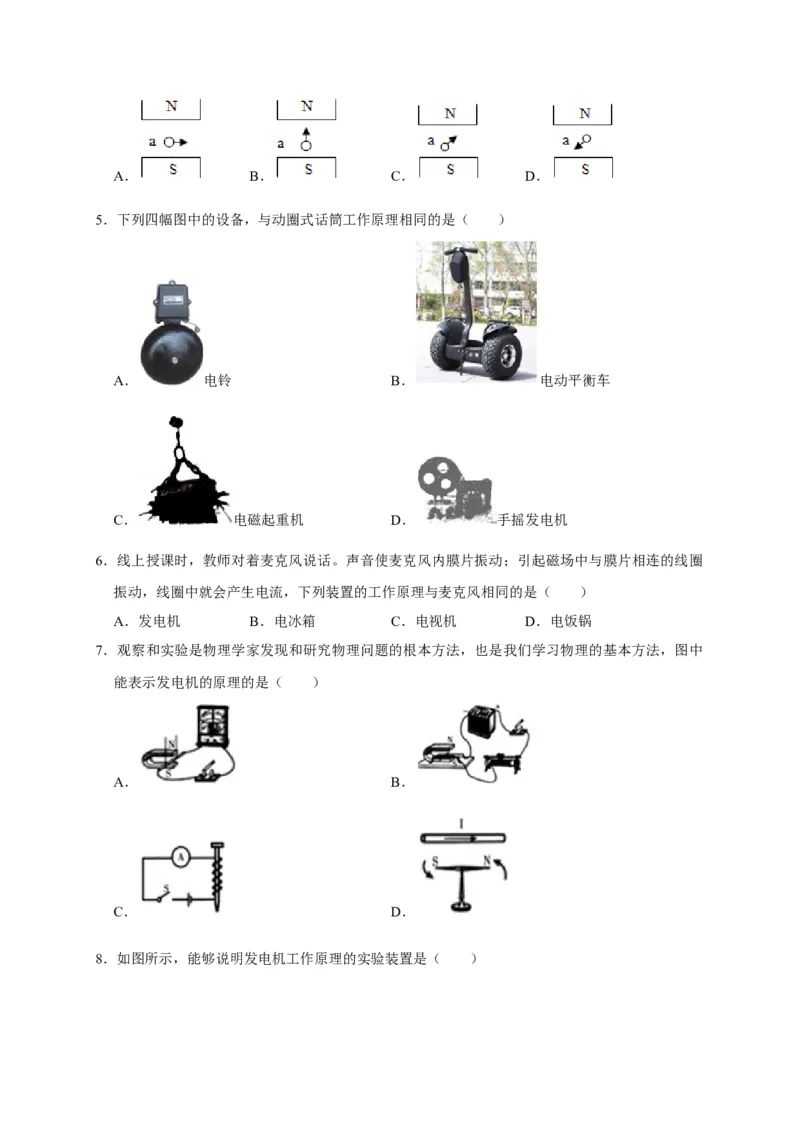

4．图中a表示垂直于纸面的一根导线，它是闭合电路的一部分。当导线a在磁场中按箭头方向运动
时，不能产生感应电流的是（ ）A． B． C． D．

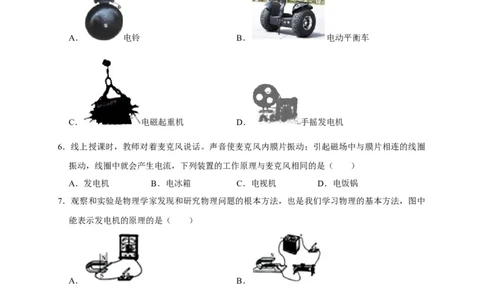

5．下列四幅图中的设备，与动圈式话筒工作原理相同的是（ ）
A． 电铃 B． 电动平衡车
C． 电磁起重机 D． 手摇发电机
6．线上授课时，教师对着麦克风说话。声音使麦克风内膜片振动；引起磁场中与膜片相连的线圈
振动，线圈中就会产生电流，下列装置的工作原理与麦克风相同的是（ ）
A．发电机 B．电冰箱 C．电视机 D．电饭锅
7．观察和实验是物理学家发现和研究物理问题的根本方法，也是我们学习物理的基本方法，图中
能表示发电机的原理的是（ ）
A． B．
C． D．

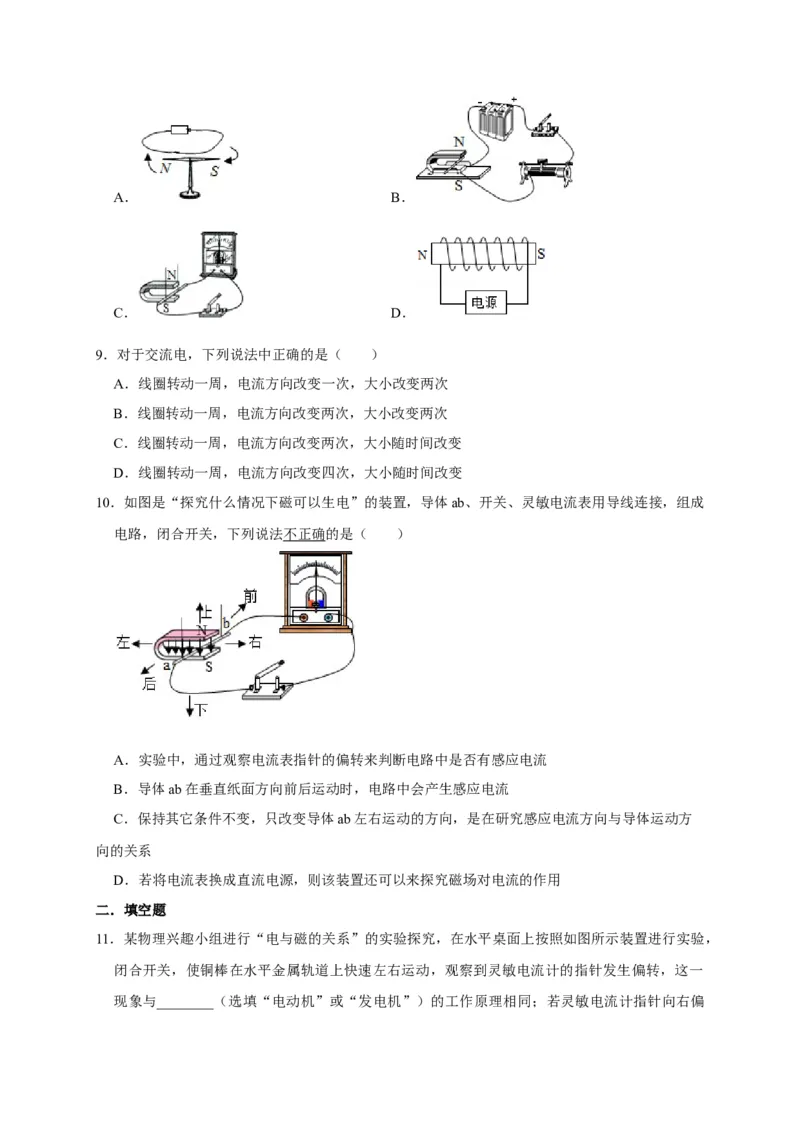

8．如图所示，能够说明发电机工作原理的实验装置是（ ）A． B．
C． D．

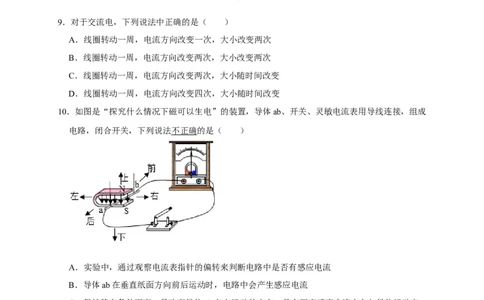

9．对于交流电，下列说法中正确的是（ ）
A．线圈转动一周，电流方向改变一次，大小改变两次
B．线圈转动一周，电流方向改变两次，大小改变两次
C．线圈转动一周，电流方向改变两次，大小随时间改变
D．线圈转动一周，电流方向改变四次，大小随时间改变
10．如图是“探究什么情况下磁可以生电”的装置，导体ab、开关、灵敏电流表用导线连接，组成
电路，闭合开关，下列说法不正确的是（ ）
A．实验中，通过观察电流表指针的偏转来判断电路中是否有感应电流
B．导体ab在垂直纸面方向前后运动时，电路中会产生感应电流
C．保持其它条件不变，只改变导体ab左右运动的方向，是在研究感应电流方向与导体运动方
向的关系
D．若将电流表换成直流电源，则该装置还可以来探究磁场对电流的作用
二．填空题

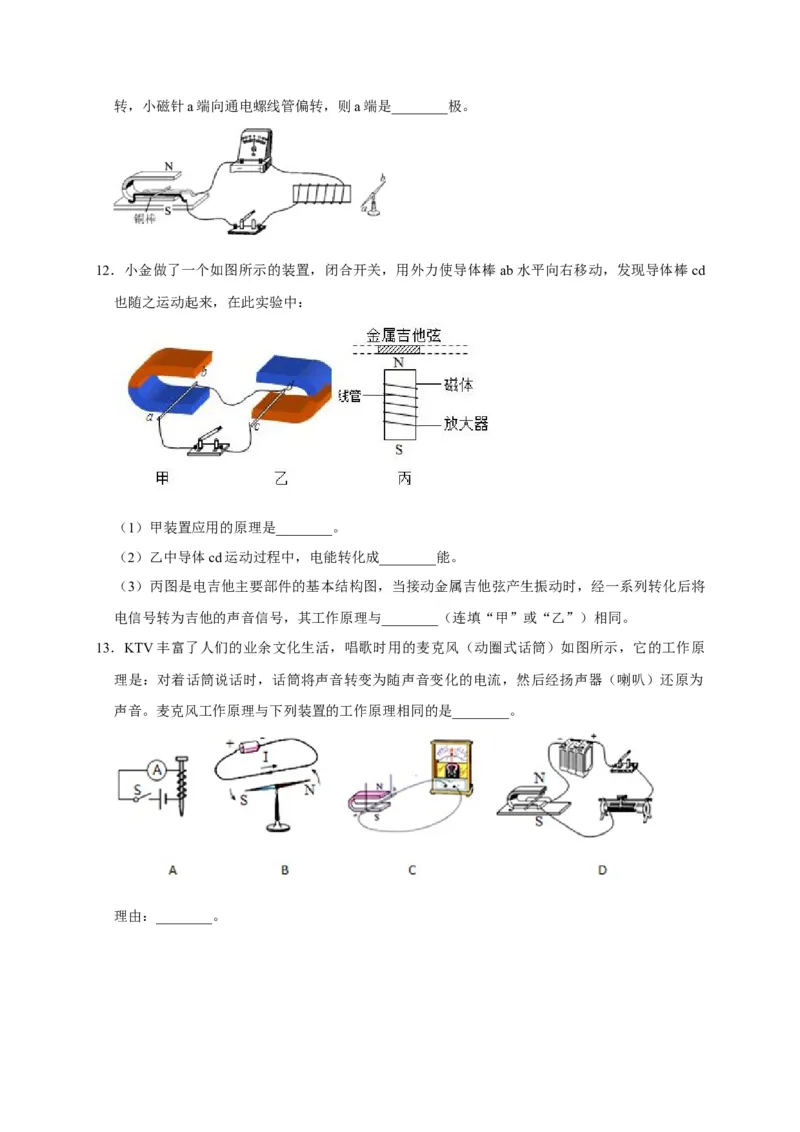

11．某物理兴趣小组进行“电与磁的关系”的实验探究，在水平桌面上按照如图所示装置进行实验，
闭合开关，使铜棒在水平金属轨道上快速左右运动，观察到灵敏电流计的指针发生偏转，这一
现象与________（选填“电动机”或“发电机”）的工作原理相同；若灵敏电流计指针向右偏转，小磁针a端向通电螺线管偏转，则a端是________极。

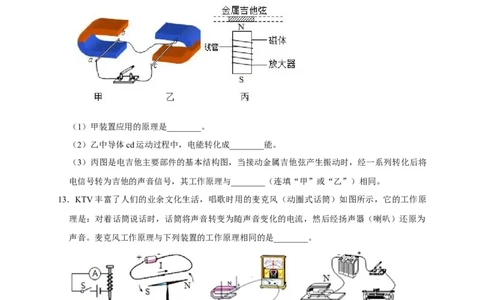

12．小金做了一个如图所示的装置，闭合开关，用外力使导体棒 ab水平向右移动，发现导体棒cd
也随之运动起来，在此实验中：
（1）甲装置应用的原理是________。
（2）乙中导体cd运动过程中，电能转化成________能。
（3）丙图是电吉他主要部件的基本结构图，当接动金属吉他弦产生振动时，经一系列转化后将
电信号转为吉他的声音信号，其工作原理与________（连填“甲”或“乙”）相同。

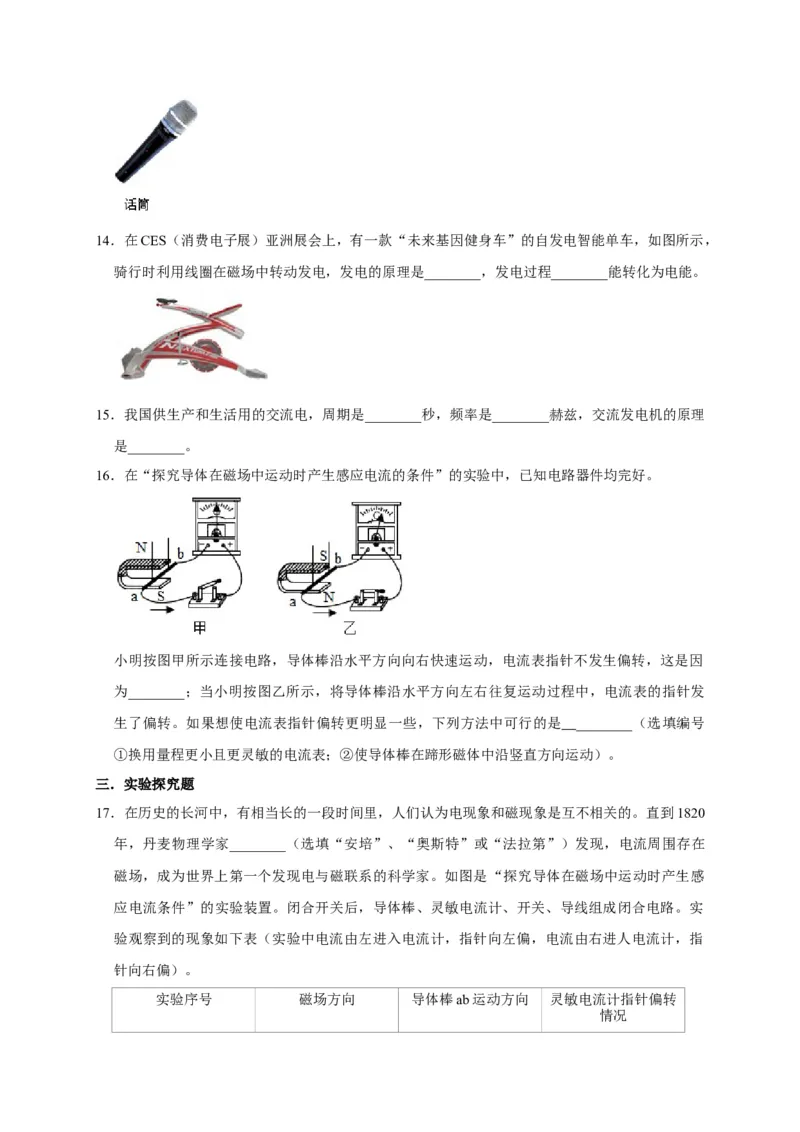

13．KTV丰富了人们的业余文化生活，唱歌时用的麦克风（动圈式话筒）如图所示，它的工作原
理是：对着话筒说话时，话筒将声音转变为随声音变化的电流，然后经扬声器（喇叭）还原为
声音。麦克风工作原理与下列装置的工作原理相同的是________。
理由：________。14．在CES（消费电子展）亚洲展会上，有一款“未来基因健身车”的自发电智能单车，如图所示，
骑行时利用线圈在磁场中转动发电，发电的原理是________，发电过程________能转化为电能。
15．我国供生产和生活用的交流电，周期是________秒，频率是________赫兹，交流发电机的原理
是________。
16．在“探究导体在磁场中运动时产生感应电流的条件”的实验中，已知电路器件均完好。
小明按图甲所示连接电路，导体棒沿水平方向向右快速运动，电流表指针不发生偏转，这是因
为________；当小明按图乙所示，将导体棒沿水平方向左右往复运动过程中，电流表的指针发
生了偏转。如果想使电流表指针偏转更明显一些，下列方法中可行的是 ________（选填编号
①换用量程更小且更灵敏的电流表；②使导体棒在蹄形磁体中沿竖直方向运动）。
三．实验探究题
17．在历史的长河中，有相当长的一段时间里，人们认为电现象和磁现象是互不相关的。直到1820
年，丹麦物理学家________（选填“安培”、“奥斯特”或“法拉第”）发现，电流周围存在
磁场，成为世界上第一个发现电与磁联系的科学家。如图是“探究导体在磁场中运动时产生感
应电流条件”的实验装置。闭合开关后，导体棒、灵敏电流计、开关、导线组成闭合电路。实
验观察到的现象如下表（实验中电流由左进入电流计，指针向左偏，电流由右进人电流计，指
针向右偏）。

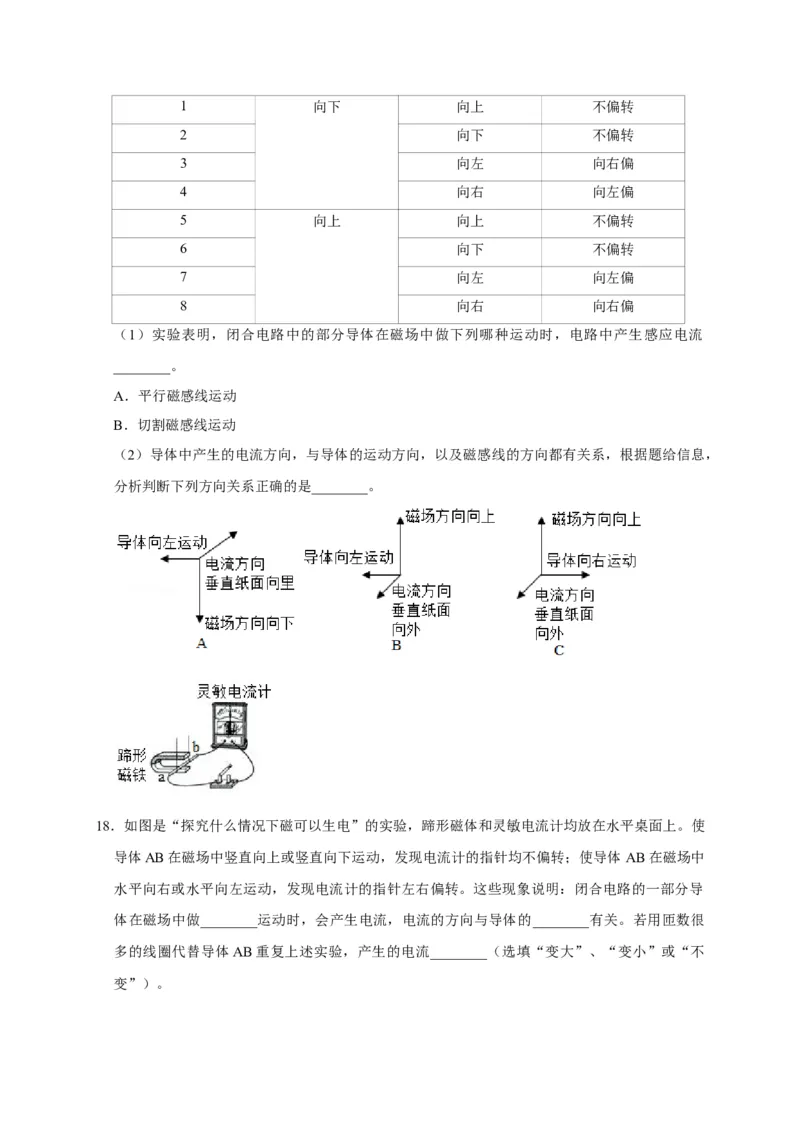

实验序号 磁场方向 导体棒ab运动方向 灵敏电流计指针偏转
情况1 向下 向上 不偏转
2 向下 不偏转
3 向左 向右偏
4 向右 向左偏
5 向上 向上 不偏转
6 向下 不偏转
7 向左 向左偏
8 向右 向右偏
（1）实验表明，闭合电路中的部分导体在磁场中做下列哪种运动时，电路中产生感应电流
________。
A．平行磁感线运动
B．切割磁感线运动
（2）导体中产生的电流方向，与导体的运动方向，以及磁感线的方向都有关系，根据题给信息，
分析判断下列方向关系正确的是________。
18．如图是“探究什么情况下磁可以生电”的实验，蹄形磁体和灵敏电流计均放在水平桌面上。使
导体AB在磁场中竖直向上或竖直向下运动，发现电流计的指针均不偏转；使导体 AB在磁场中
水平向右或水平向左运动，发现电流计的指针左右偏转。这些现象说明：闭合电路的一部分导
体在磁场中做________运动时，会产生电流，电流的方向与导体的________有关。若用匝数很
多的线圈代替导体AB重复上述实验，产生的电流________（选填“变大”、“变小”或“不
变”）。
