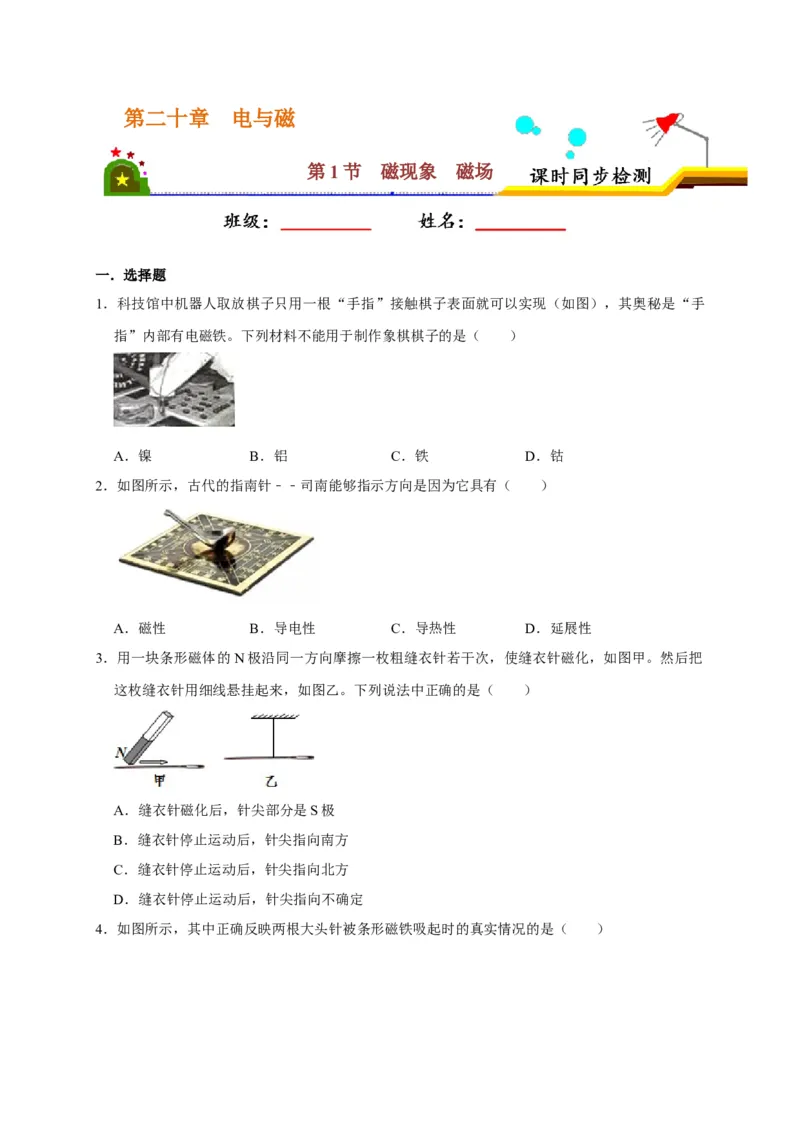

第二十章 电与磁
第1节 磁现象 磁场
一．选择题

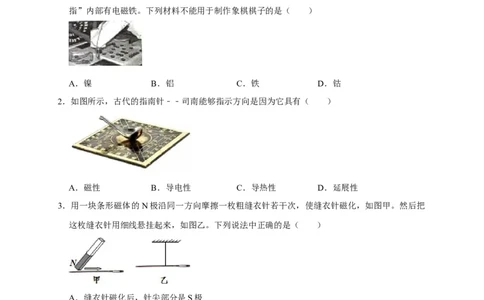

1．科技馆中机器人取放棋子只用一根“手指”接触棋子表面就可以实现（如图），其奥秘是“手
指”内部有电磁铁。下列材料不能用于制作象棋棋子的是（ ）
A．镍 B．铝 C．铁 D．钴
2．如图所示，古代的指南针﹣﹣司南能够指示方向是因为它具有（ ）
A．磁性 B．导电性 C．导热性 D．延展性
3．用一块条形磁体的N极沿同一方向摩擦一枚粗缝衣针若干次，使缝衣针磁化，如图甲。然后把
这枚缝衣针用细线悬挂起来，如图乙。下列说法中正确的是（ ）
A．缝衣针磁化后，针尖部分是S极
B．缝衣针停止运动后，针尖指向南方
C．缝衣针停止运动后，针尖指向北方
D．缝衣针停止运动后，针尖指向不确定

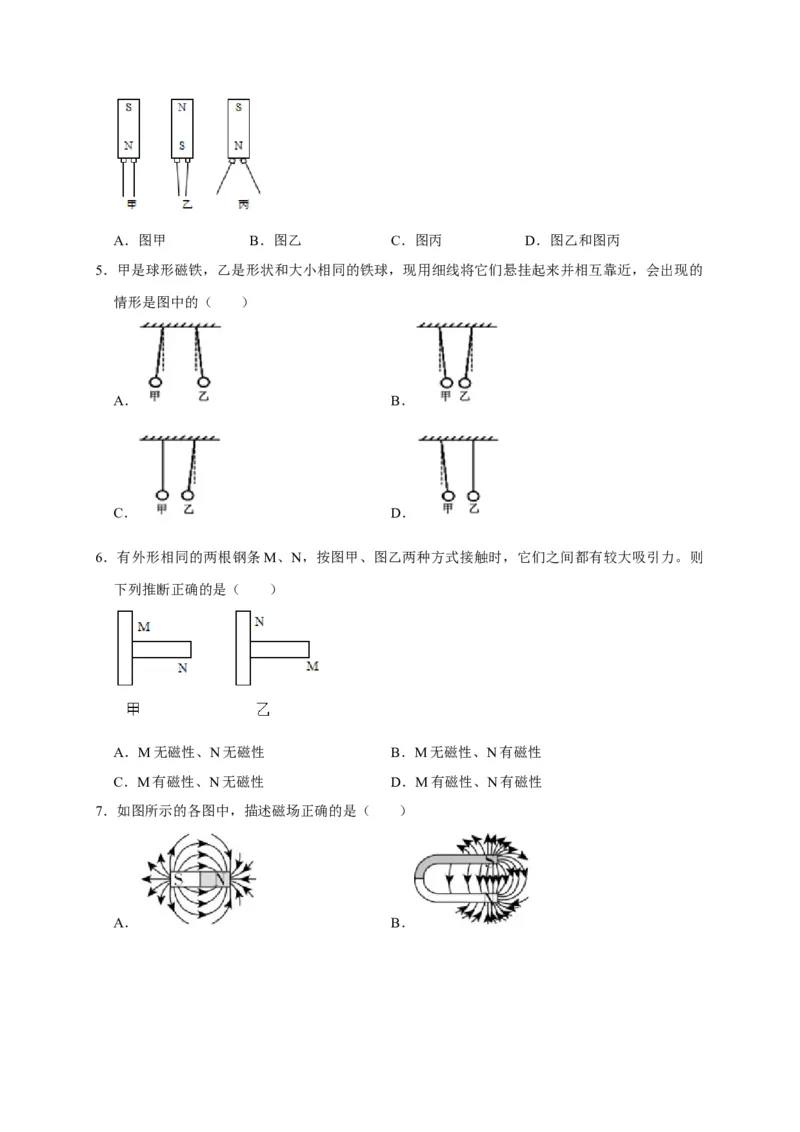

4．如图所示，其中正确反映两根大头针被条形磁铁吸起时的真实情况的是（ ）A．图甲 B．图乙 C．图丙 D．图乙和图丙
5．甲是球形磁铁，乙是形状和大小相同的铁球，现用细线将它们悬挂起来并相互靠近，会出现的
情形是图中的（ ）
A． B．
C． D．
6．有外形相同的两根钢条M、N，按图甲、图乙两种方式接触时，它们之间都有较大吸引力。则
下列推断正确的是（ ）
A．M无磁性、N无磁性 B．M无磁性、N有磁性
C．M有磁性、N无磁性 D．M有磁性、N有磁性

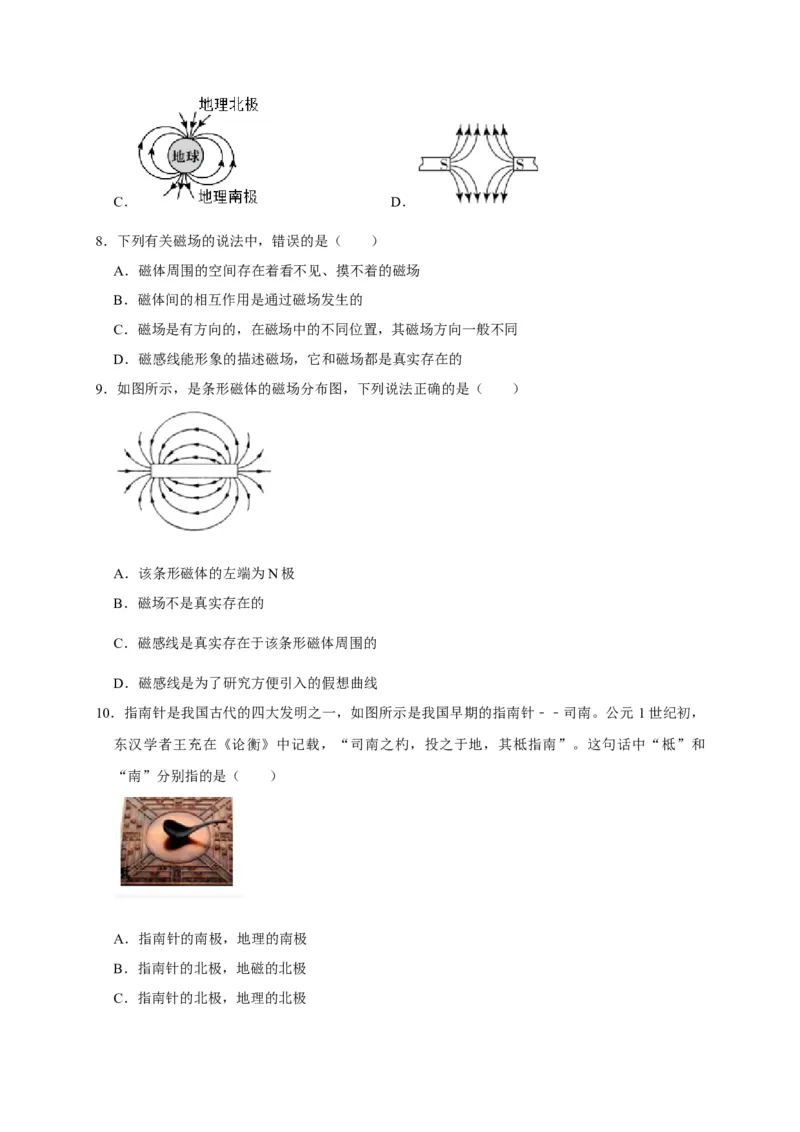

7．如图所示的各图中，描述磁场正确的是（ ）
A． B．C． D．

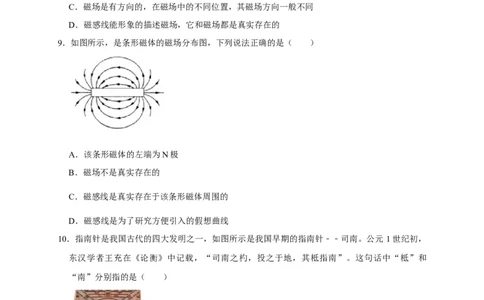

8．下列有关磁场的说法中，错误的是（ ）
A．磁体周围的空间存在着看不见、摸不着的磁场
B．磁体间的相互作用是通过磁场发生的
C．磁场是有方向的，在磁场中的不同位置，其磁场方向一般不同
D．磁感线能形象的描述磁场，它和磁场都是真实存在的
9．如图所示，是条形磁体的磁场分布图，下列说法正确的是（ ）
A．该条形磁体的左端为N极
B．磁场不是真实存在的
C．磁感线是真实存在于该条形磁体周围的
D．磁感线是为了研究方便引入的假想曲线
10．指南针是我国古代的四大发明之一，如图所示是我国早期的指南针﹣﹣司南。公元 1世纪初，
东汉学者王充在《论衡》中记载，“司南之杓，投之于地，其柢指南”。这句话中“柢”和
“南”分别指的是（ ）
A．指南针的南极，地理的南极
B．指南针的北极，地磁的北极
C．指南针的北极，地理的北极D．指南针的南极，地磁的南极

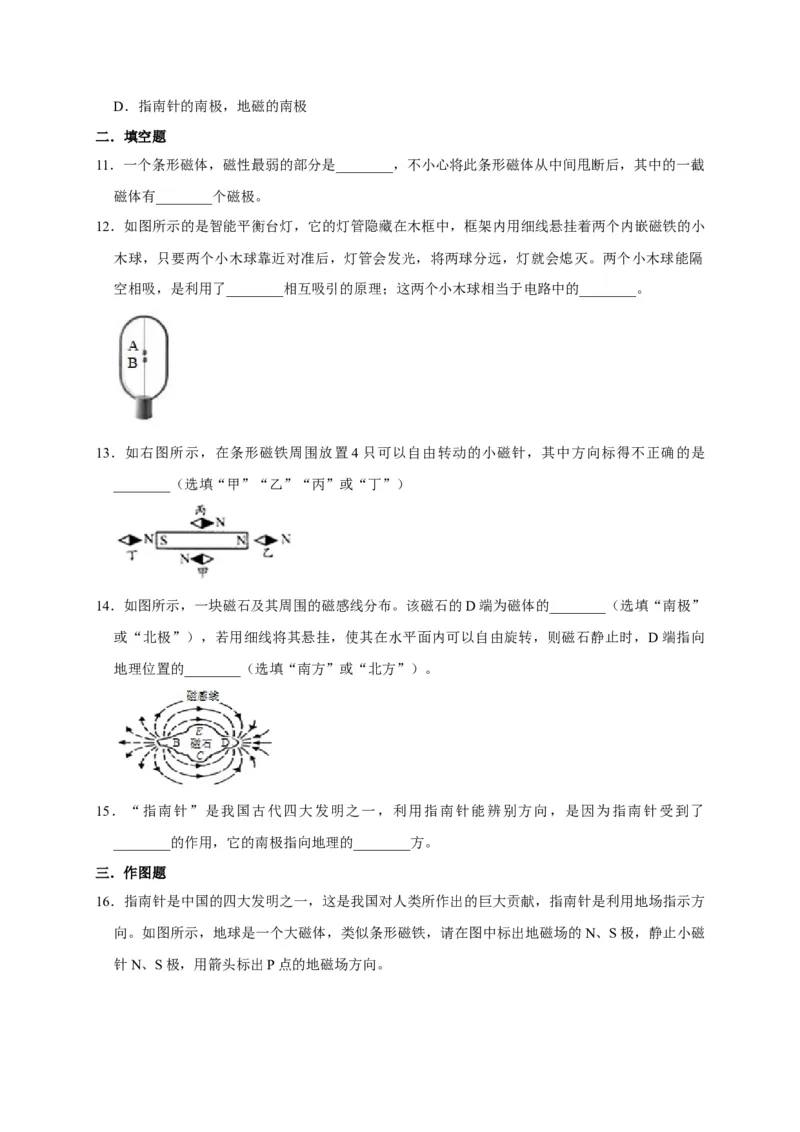

二．填空题
11．一个条形磁体，磁性最弱的部分是________，不小心将此条形磁体从中间甩断后，其中的一截
磁体有________个磁极。

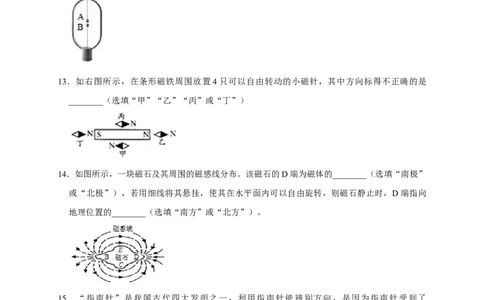

12．如图所示的是智能平衡台灯，它的灯管隐藏在木框中，框架内用细线悬挂着两个内嵌磁铁的小
木球，只要两个小木球靠近对准后，灯管会发光，将两球分远，灯就会熄灭。两个小木球能隔
空相吸，是利用了________相互吸引的原理；这两个小木球相当于电路中的________。
13．如右图所示，在条形磁铁周围放置4只可以自由转动的小磁针，其中方向标得不正确的是
________（选填“甲”“乙”“丙”或“丁”）
14．如图所示，一块磁石及其周围的磁感线分布。该磁石的D端为磁体的________（选填“南极”
或“北极”），若用细线将其悬挂，使其在水平面内可以自由旋转，则磁石静止时，D端指向
地理位置的________（选填“南方”或“北方”）。
15．“指南针”是我国古代四大发明之一，利用指南针能辨别方向，是因为指南针受到了
________的作用，它的南极指向地理的________方。
三．作图题

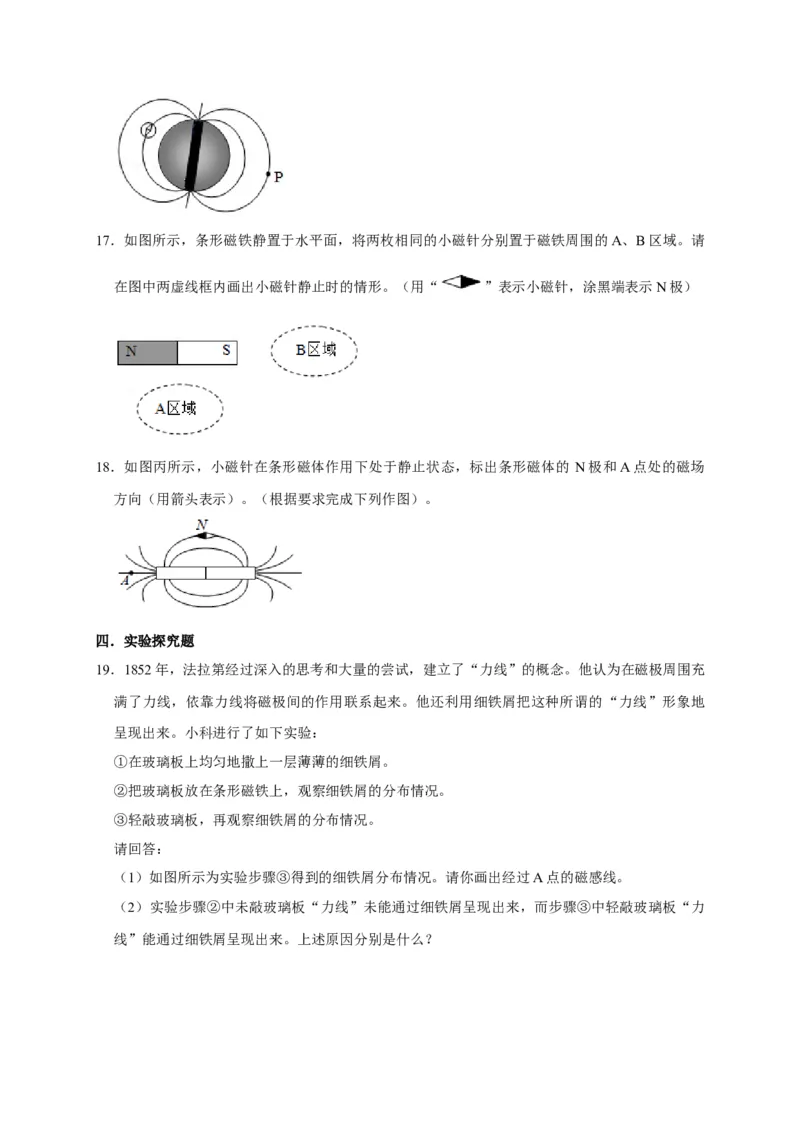

16．指南针是中国的四大发明之一，这是我国对人类所作出的巨大贡献，指南针是利用地场指示方
向。如图所示，地球是一个大磁体，类似条形磁铁，请在图中标出地磁场的N、S极，静止小磁
针N、S极，用箭头标出P点的地磁场方向。17．如图所示，条形磁铁静置于水平面，将两枚相同的小磁针分别置于磁铁周围的A、B区域。请
在图中两虚线框内画出小磁针静止时的情形。（用“ ”表示小磁针，涂黑端表示N极）
18．如图丙所示，小磁针在条形磁体作用下处于静止状态，标出条形磁体的 N极和A点处的磁场
方向（用箭头表示）。（根据要求完成下列作图）。
四．实验探究题
19．1852年，法拉第经过深入的思考和大量的尝试，建立了“力线”的概念。他认为在磁极周围充
满了力线，依靠力线将磁极间的作用联系起来。他还利用细铁屑把这种所谓的“力线”形象地
呈现出来。小科进行了如下实验：
①在玻璃板上均匀地撒上一层薄薄的细铁屑。
②把玻璃板放在条形磁铁上，观察细铁屑的分布情况。
③轻敲玻璃板，再观察细铁屑的分布情况。
请回答：
（1）如图所示为实验步骤③得到的细铁屑分布情况。请你画出经过A点的磁感线。
（2）实验步骤②中未敲玻璃板“力线”未能通过细铁屑呈现出来，而步骤③中轻敲玻璃板“力

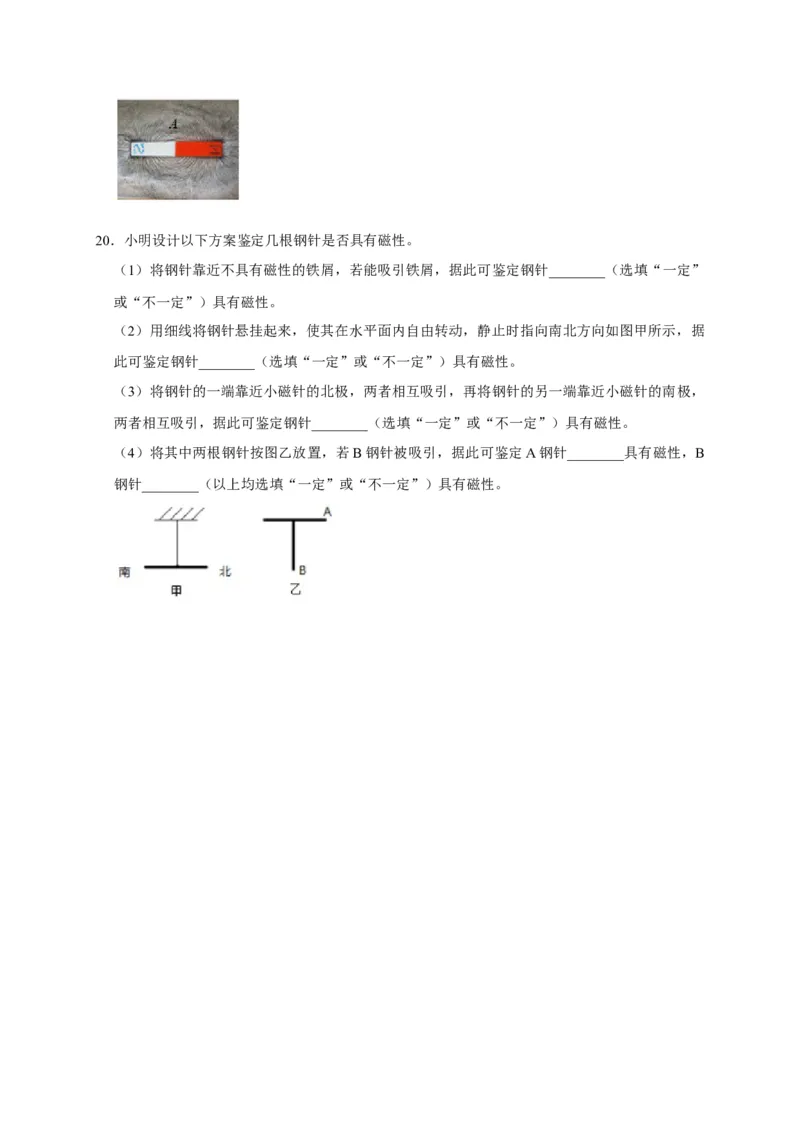

线”能通过细铁屑呈现出来。上述原因分别是什么？20．小明设计以下方案鉴定几根钢针是否具有磁性。
（1）将钢针靠近不具有磁性的铁屑，若能吸引铁屑，据此可鉴定钢针________（选填“一定”
或“不一定”）具有磁性。
（2）用细线将钢针悬挂起来，使其在水平面内自由转动，静止时指向南北方向如图甲所示，据
此可鉴定钢针________（选填“一定”或“不一定”）具有磁性。
（3）将钢针的一端靠近小磁针的北极，两者相互吸引，再将钢针的另一端靠近小磁针的南极，
两者相互吸引，据此可鉴定钢针________（选填“一定”或“不一定”）具有磁性。
（4）将其中两根钢针按图乙放置，若B钢针被吸引，据此可鉴定A钢针________具有磁性，B
钢针________（以上均选填“一定”或“不一定”）具有磁性。
