第二十章 电与磁
第2节 电生磁
一．选择题

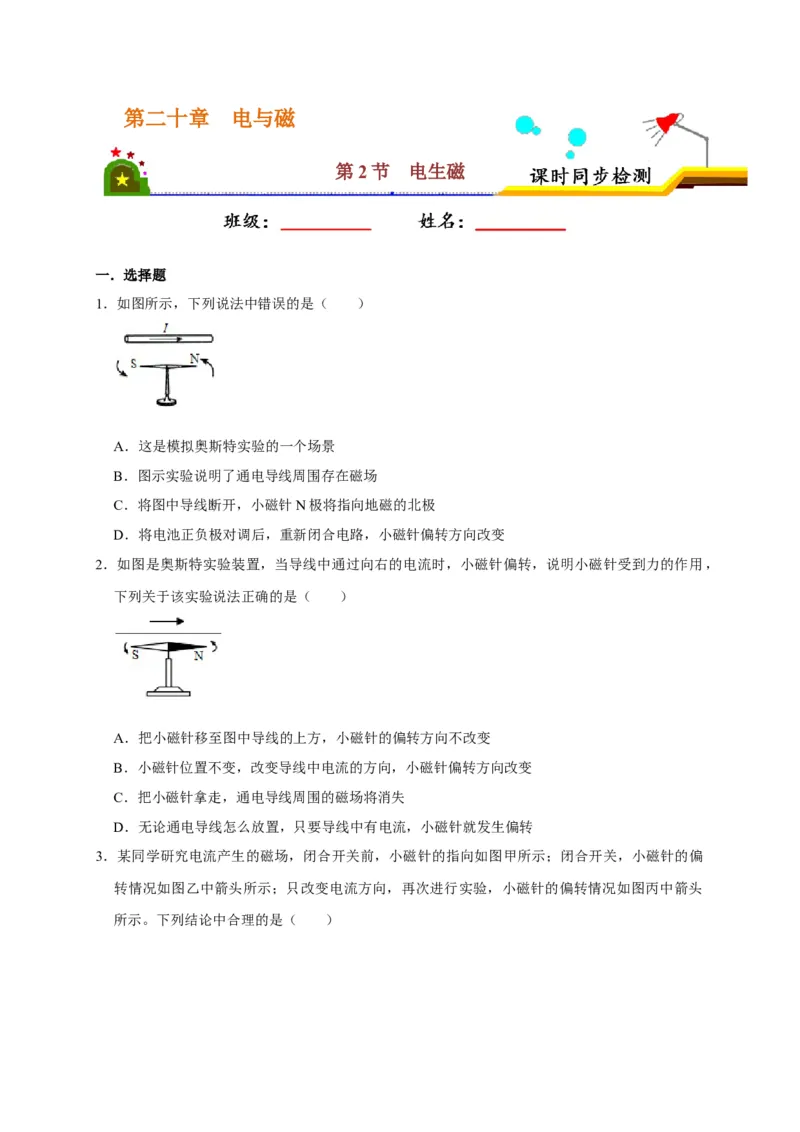

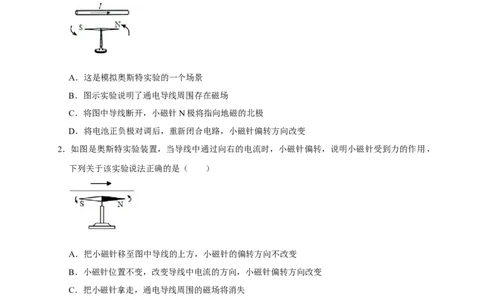

1．如图所示，下列说法中错误的是（ ）
A．这是模拟奥斯特实验的一个场景
B．图示实验说明了通电导线周围存在磁场
C．将图中导线断开，小磁针N极将指向地磁的北极
D．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变
2．如图是奥斯特实验装置，当导线中通过向右的电流时，小磁针偏转，说明小磁针受到力的作用，
下列关于该实验说法正确的是（ ）
A．把小磁针移至图中导线的上方，小磁针的偏转方向不改变
B．小磁针位置不变，改变导线中电流的方向，小磁针偏转方向改变
C．把小磁针拿走，通电导线周围的磁场将消失
D．无论通电导线怎么放置，只要导线中有电流，小磁针就发生偏转

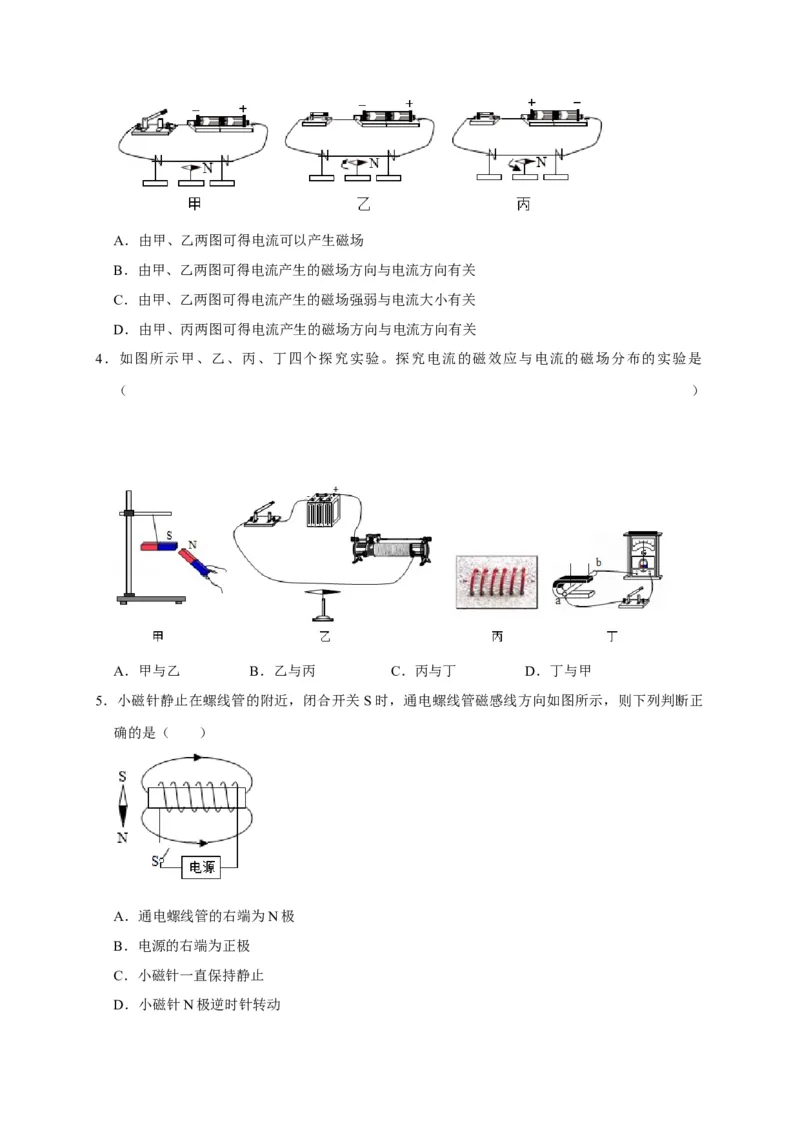

3．某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏
转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头
所示。下列结论中合理的是（ ）A．由甲、乙两图可得电流可以产生磁场
B．由甲、乙两图可得电流产生的磁场方向与电流方向有关
C．由甲、乙两图可得电流产生的磁场强弱与电流大小有关
D．由甲、丙两图可得电流产生的磁场方向与电流方向有关

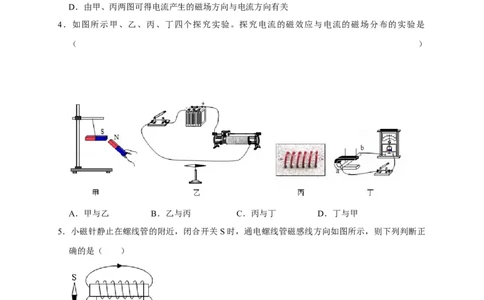

4．如图所示甲、乙、丙、丁四个探究实验。探究电流的磁效应与电流的磁场分布的实验是
（ ）
A．甲与乙 B．乙与丙 C．丙与丁 D．丁与甲
5．小磁针静止在螺线管的附近，闭合开关 S时，通电螺线管磁感线方向如图所示，则下列判断正
确的是（ ）
A．通电螺线管的右端为N极
B．电源的右端为正极
C．小磁针一直保持静止

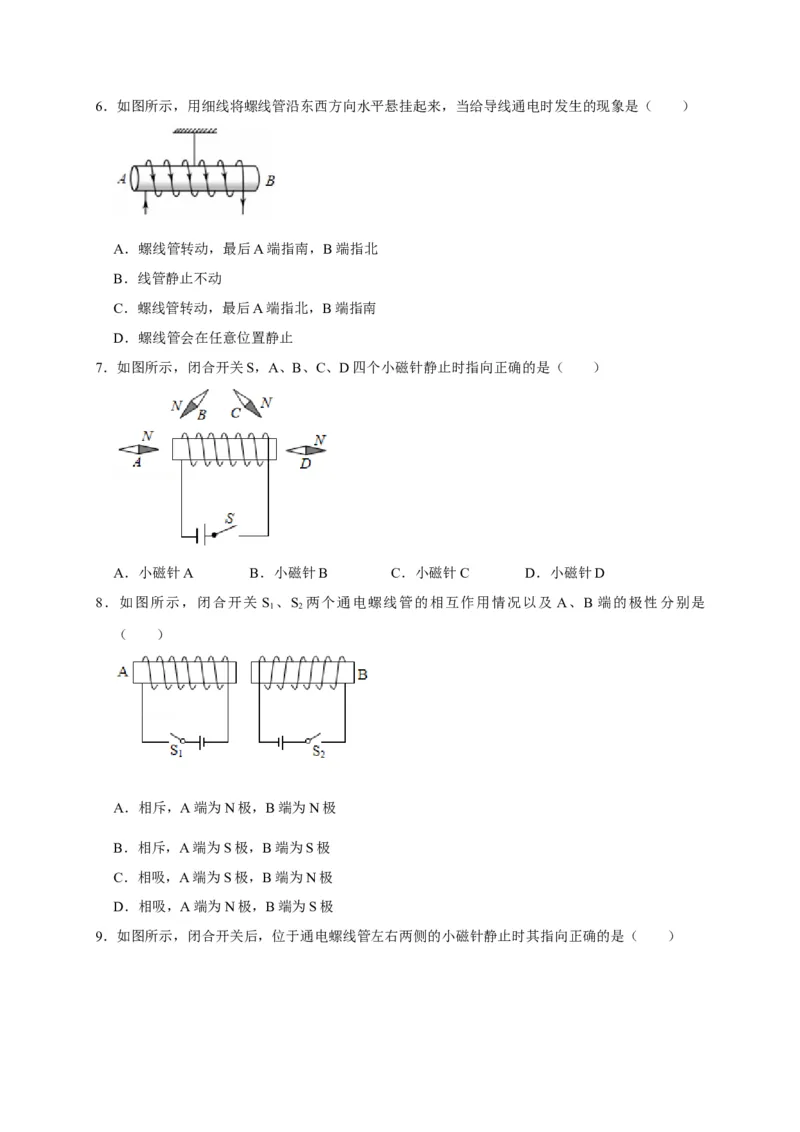

D．小磁针N极逆时针转动6．如图所示，用细线将螺线管沿东西方向水平悬挂起来，当给导线通电时发生的现象是（ ）
A．螺线管转动，最后A端指南，B端指北
B．线管静止不动
C．螺线管转动，最后A端指北，B端指南
D．螺线管会在任意位置静止
7．如图所示，闭合开关S，A、B、C、D四个小磁针静止时指向正确的是（ ）
A．小磁针A B．小磁针B C．小磁针C D．小磁针D
8．如图所示，闭合开关 S 、S 两个通电螺线管的相互作用情况以及 A、B 端的极性分别是
1 2
（ ）
A．相斥，A端为N极，B端为N极
B．相斥，A端为S极，B端为S极
C．相吸，A端为S极，B端为N极
D．相吸，A端为N极，B端为S极

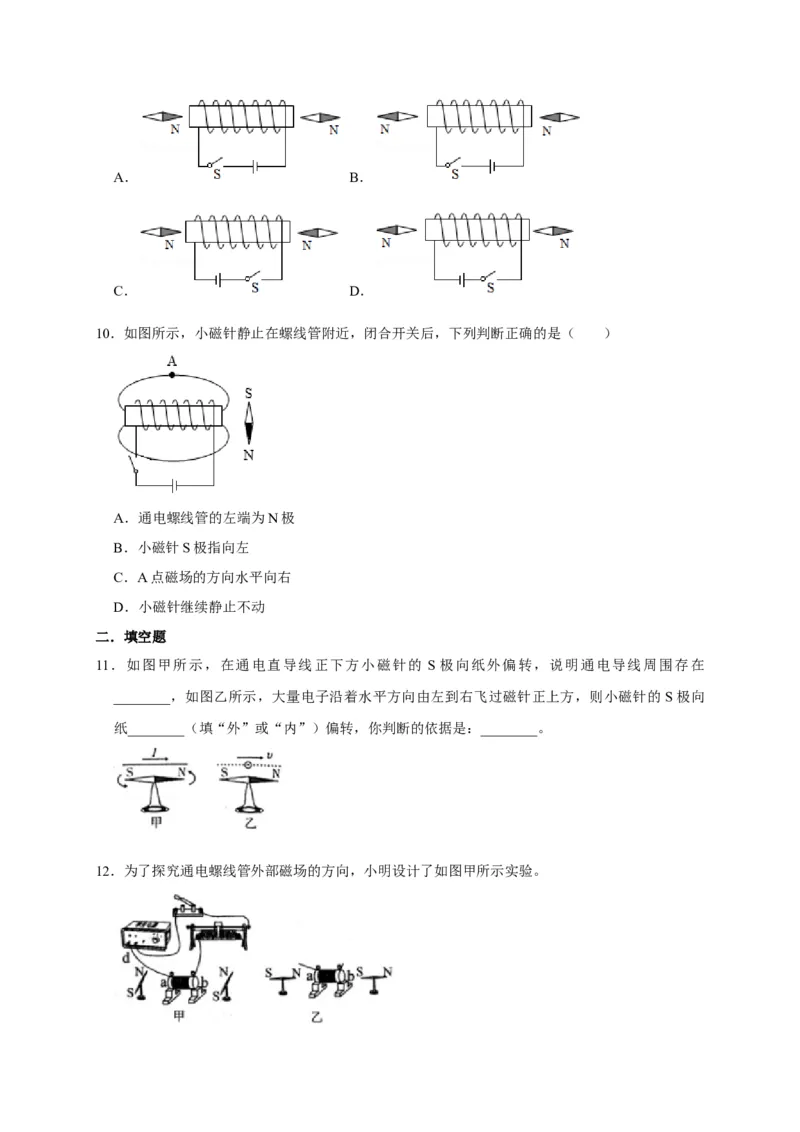

9．如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时其指向正确的是（ ）A． B．
C． D．
10．如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是（ ）
A．通电螺线管的左端为N极
B．小磁针S极指向左
C．A点磁场的方向水平向右
D．小磁针继续静止不动
二．填空题
11．如图甲所示，在通电直导线正下方小磁针的 S 极向纸外偏转，说明通电导线周围存在
________，如图乙所示，大量电子沿着水平方向由左到右飞过磁针正上方，则小磁针的 S极向
纸________（填“外”或“内”）偏转，你判断的依据是：________。

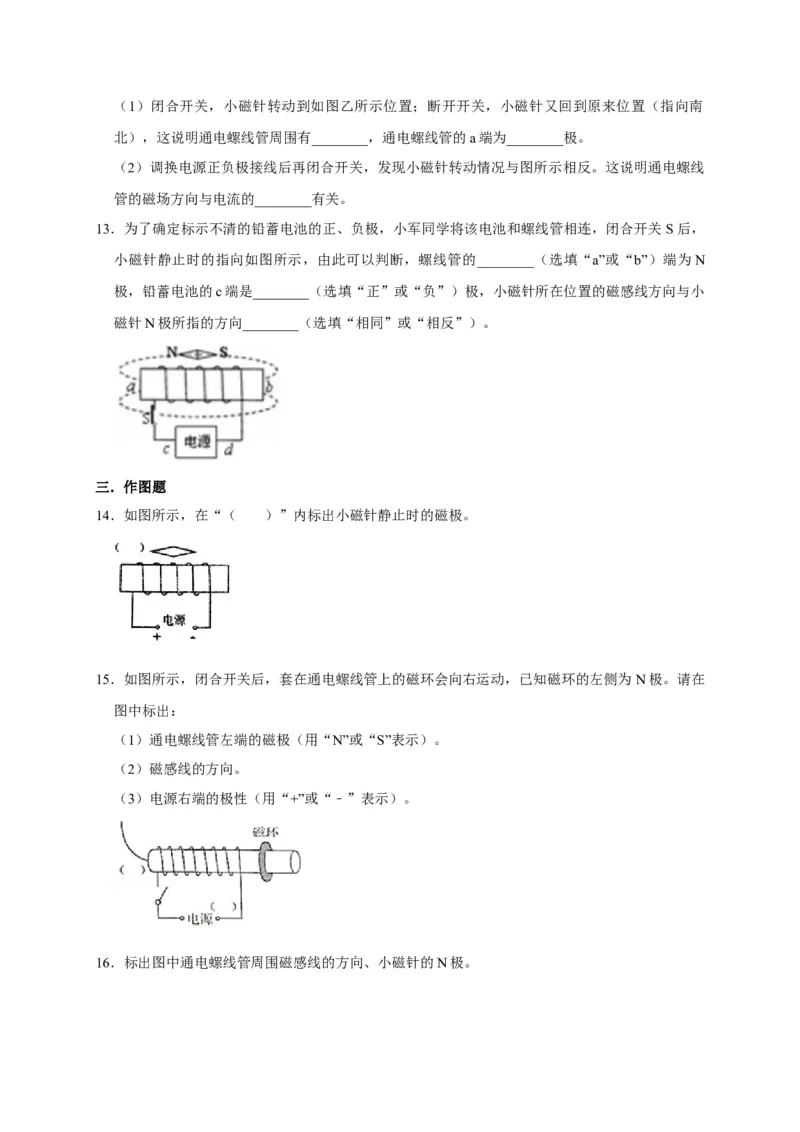

12．为了探究通电螺线管外部磁场的方向，小明设计了如图甲所示实验。（1）闭合开关，小磁针转动到如图乙所示位置；断开开关，小磁针又回到原来位置（指向南
北），这说明通电螺线管周围有________，通电螺线管的a端为________极。
（2）调换电源正负极接线后再闭合开关，发现小磁针转动情况与图所示相反。这说明通电螺线
管的磁场方向与电流的________有关。
13．为了确定标示不清的铅蓄电池的正、负极，小军同学将该电池和螺线管相连，闭合开关S后，
小磁针静止时的指向如图所示，由此可以判断，螺线管的________（选填“a”或“b”）端为N
极，铅蓄电池的c端是________（选填“正”或“负”）极，小磁针所在位置的磁感线方向与小
磁针N极所指的方向________（选填“相同”或“相反”）。
三．作图题
14．如图所示，在“（ ）”内标出小磁针静止时的磁极。
15．如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N极。请在
图中标出：
（1）通电螺线管左端的磁极（用“N”或“S”表示）。
（2）磁感线的方向。
（3）电源右端的极性（用“+”或“﹣”表示）。

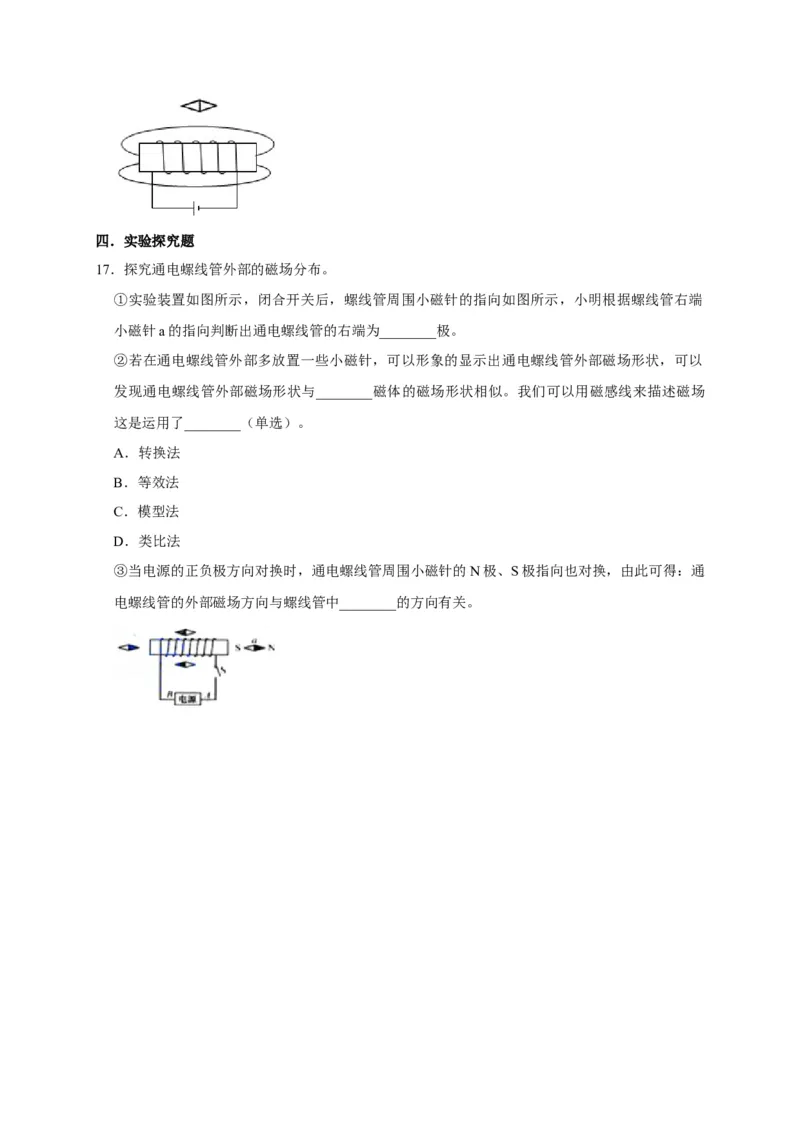

16．标出图中通电螺线管周围磁感线的方向、小磁针的N极。四．实验探究题
17．探究通电螺线管外部的磁场分布。
①实验装置如图所示，闭合开关后，螺线管周围小磁针的指向如图所示，小明根据螺线管右端
小磁针a的指向判断出通电螺线管的右端为________极。
②若在通电螺线管外部多放置一些小磁针，可以形象的显示出通电螺线管外部磁场形状，可以
发现通电螺线管外部磁场形状与________磁体的磁场形状相似。我们可以用磁感线来描述磁场
这是运用了________（单选）。
A．转换法
B．等效法
C．模型法
D．类比法
③当电源的正负极方向对换时，通电螺线管周围小磁针的N极、S极指向也对换，由此可得：通
电螺线管的外部磁场方向与螺线管中________的方向有关。
