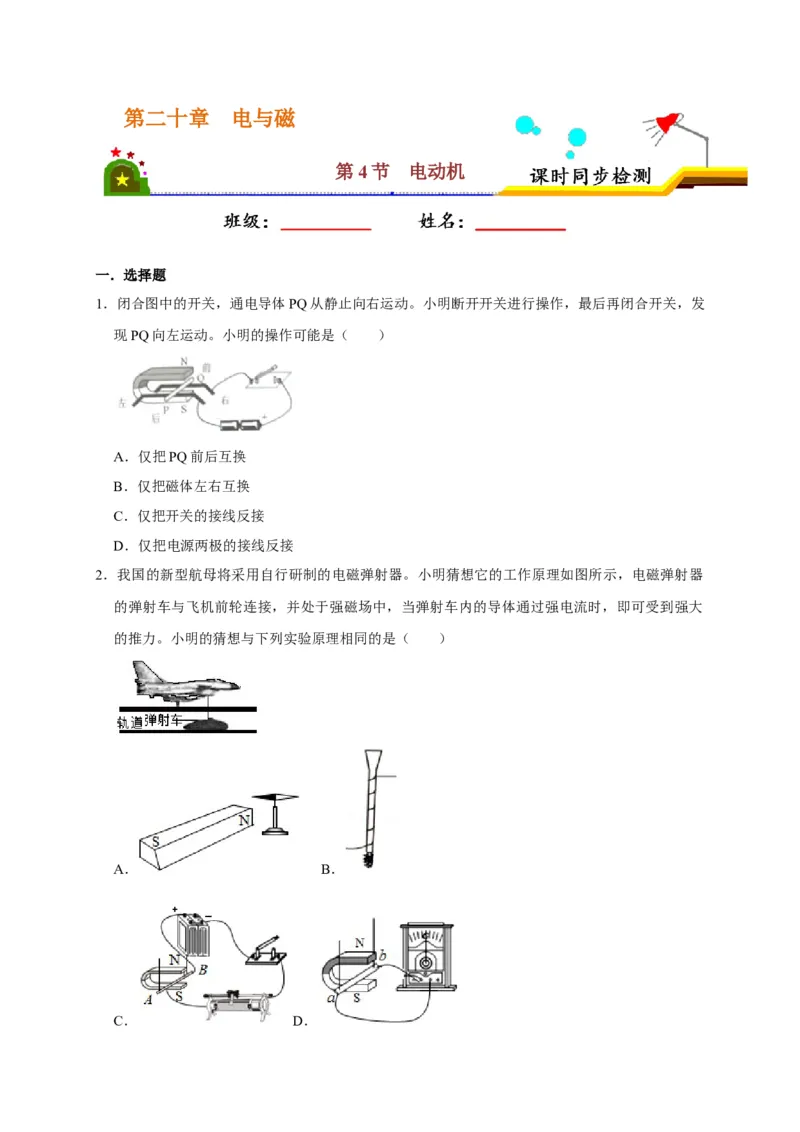

第二十章 电与磁
第4节 电动机
一．选择题
1．闭合图中的开关，通电导体PQ从静止向右运动。小明断开开关进行操作，最后再闭合开关，发
现PQ向左运动。小明的操作可能是（ ）
A．仅把PQ前后互换
B．仅把磁体左右互换
C．仅把开关的接线反接
D．仅把电源两极的接线反接
2．我国的新型航母将采用自行研制的电磁弹射器。小明猜想它的工作原理如图所示，电磁弹射器
的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大
的推力。小明的猜想与下列实验原理相同的是（ ）
A． B．

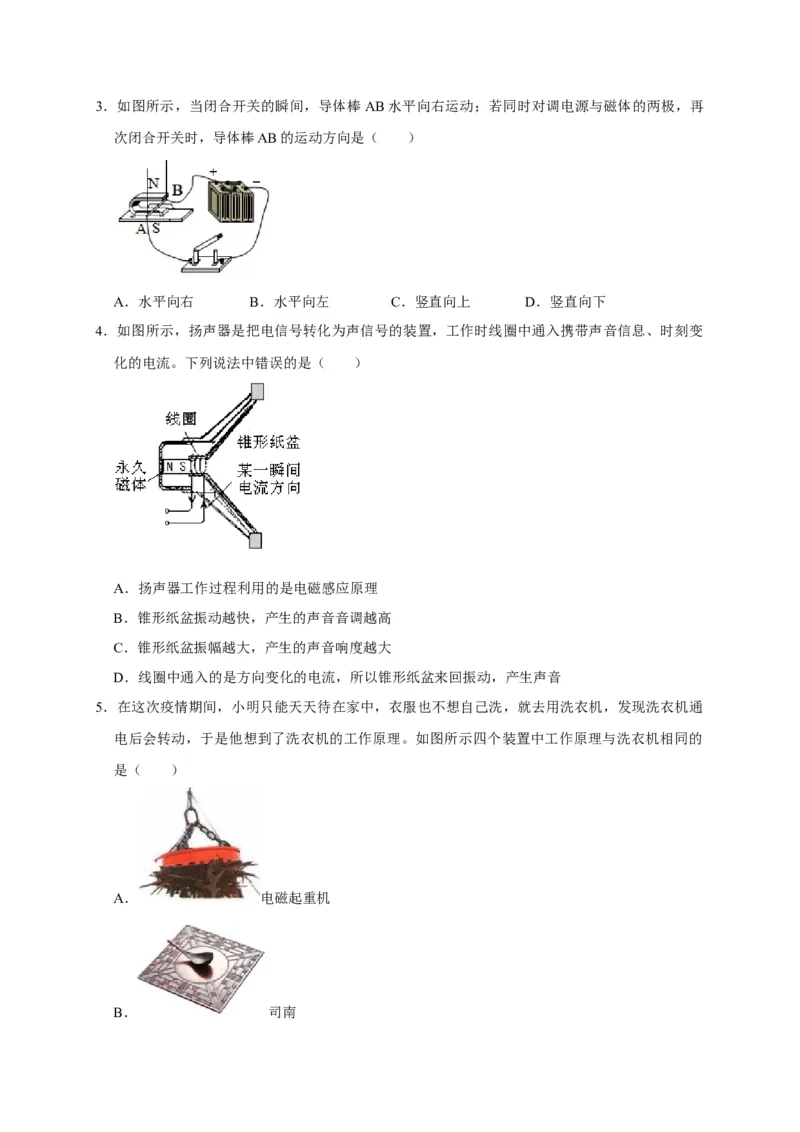

C． D．3．如图所示，当闭合开关的瞬间，导体棒 AB水平向右运动；若同时对调电源与磁体的两极，再
次闭合开关时，导体棒AB的运动方向是（ ）
A．水平向右 B．水平向左 C．竖直向上 D．竖直向下

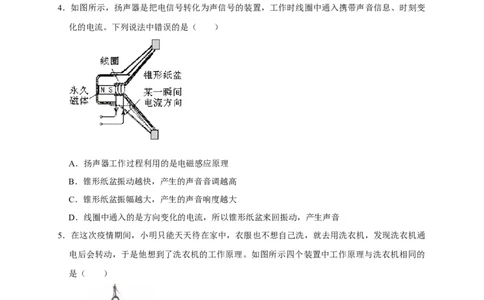

4．如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变
化的电流。下列说法中错误的是（ ）
A．扬声器工作过程利用的是电磁感应原理
B．锥形纸盆振动越快，产生的声音音调越高
C．锥形纸盆振幅越大，产生的声音响度越大
D．线圈中通入的是方向变化的电流，所以锥形纸盆来回振动，产生声音
5．在这次疫情期间，小明只能天天待在家中，衣服也不想自己洗，就去用洗衣机，发现洗衣机通
电后会转动，于是他想到了洗衣机的工作原理。如图所示四个装置中工作原理与洗衣机相同的
是（ ）
A． 电磁起重机

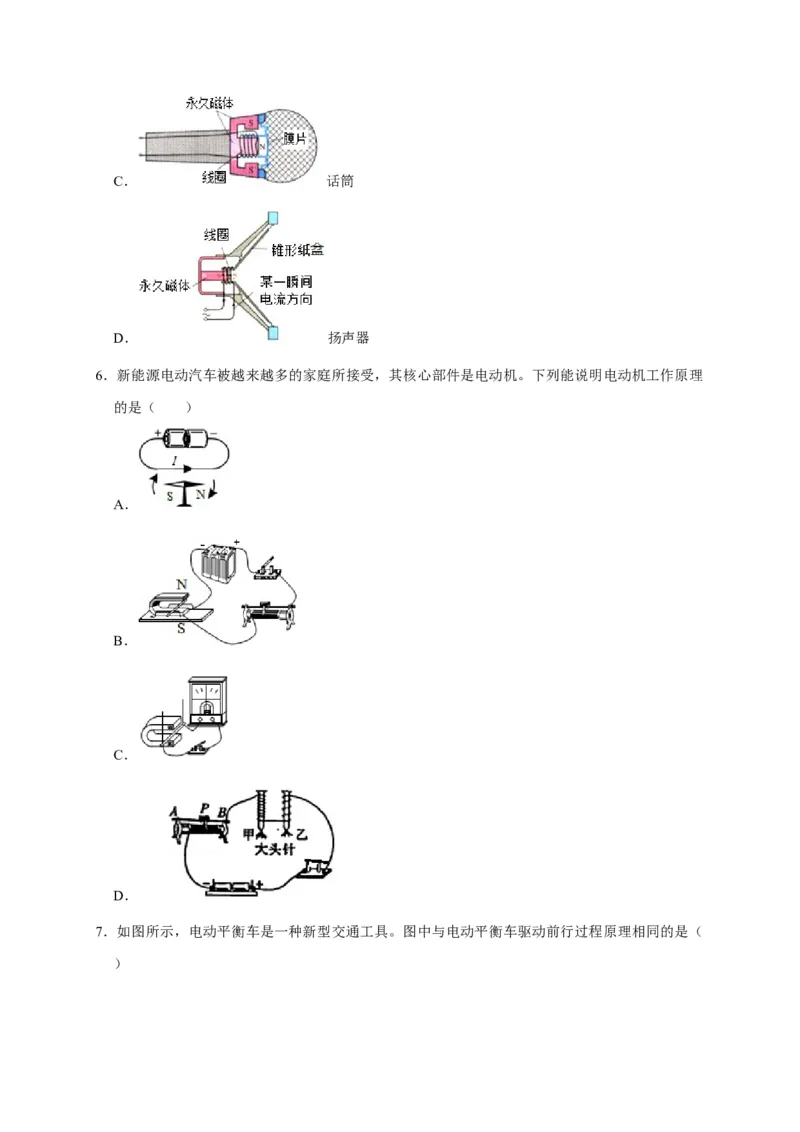

B． 司南C． 话筒
D． 扬声器
6．新能源电动汽车被越来越多的家庭所接受，其核心部件是电动机。下列能说明电动机工作原理
的是（ ）
A．
B．
C．
D．

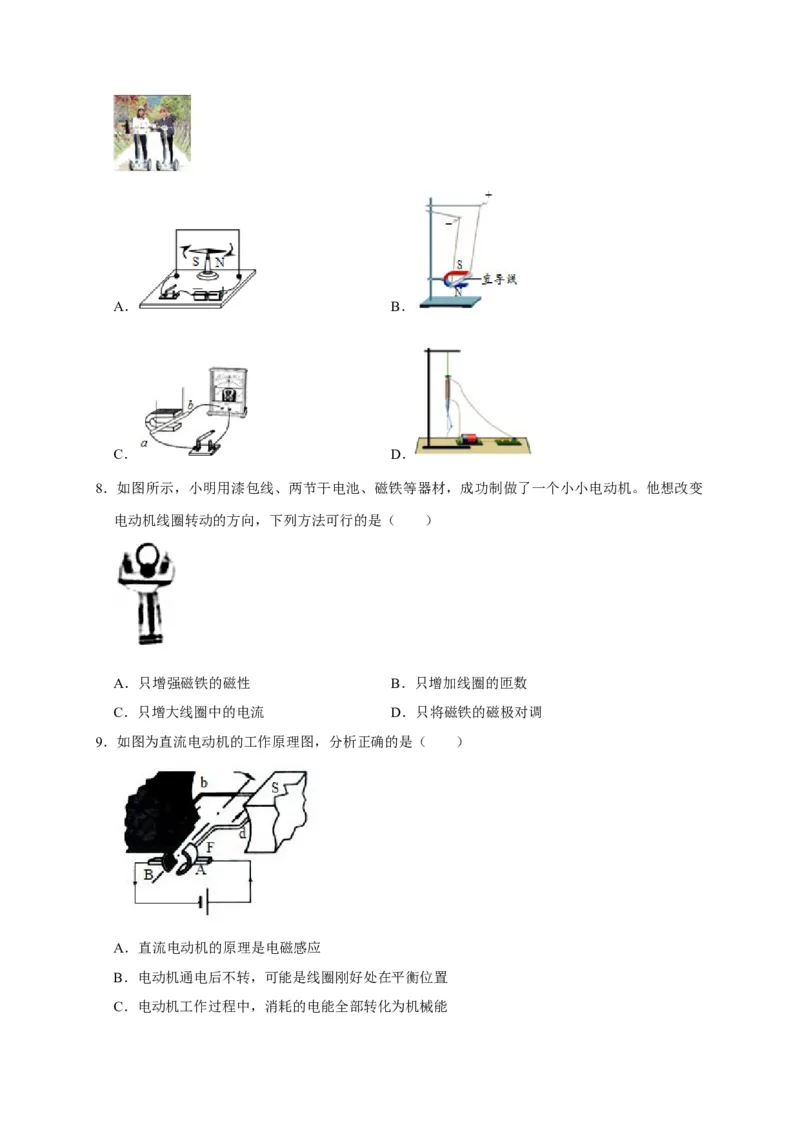

7．如图所示，电动平衡车是一种新型交通工具。图中与电动平衡车驱动前行过程原理相同的是（
）A． B．
C． D．
8．如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制做了一个小小电动机。他想改变
电动机线圈转动的方向，下列方法可行的是（ ）
A．只增强磁铁的磁性 B．只增加线圈的匝数
C．只增大线圈中的电流 D．只将磁铁的磁极对调
9．如图为直流电动机的工作原理图，分析正确的是（ ）
A．直流电动机的原理是电磁感应
B．电动机通电后不转，可能是线圈刚好处在平衡位置
C．电动机工作过程中，消耗的电能全部转化为机械能D．线圈刚转到平衡位置时，换向器自动改变电路中电流方向

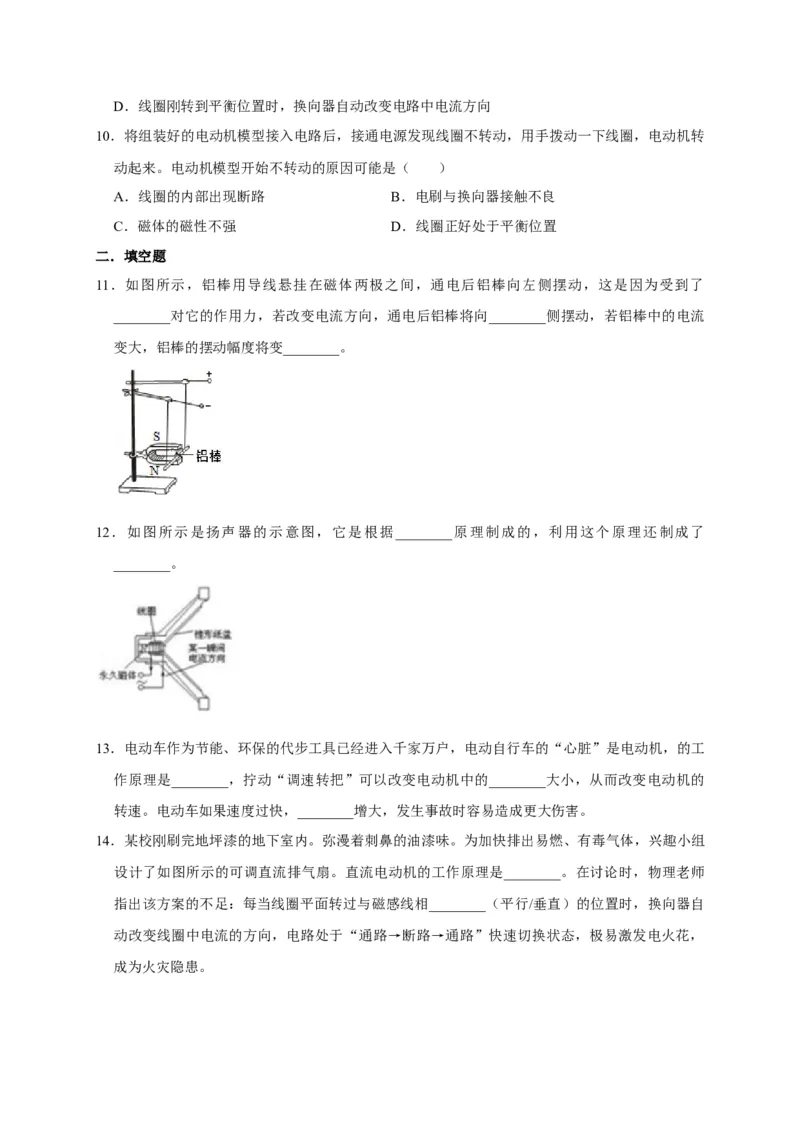

10．将组装好的电动机模型接入电路后，接通电源发现线圈不转动，用手拨动一下线圈，电动机转
动起来。电动机模型开始不转动的原因可能是（ ）
A．线圈的内部出现断路 B．电刷与换向器接触不良
C．磁体的磁性不强 D．线圈正好处于平衡位置
二．填空题
11．如图所示，铝棒用导线悬挂在磁体两极之间，通电后铝棒向左侧摆动，这是因为受到了
________对它的作用力，若改变电流方向，通电后铝棒将向________侧摆动，若铝棒中的电流
变大，铝棒的摆动幅度将变________。
12．如图所示是扬声器的示意图，它是根据________原理制成的，利用这个原理还制成了
________。
13．电动车作为节能、环保的代步工具已经进入千家万户，电动自行车的“心脏”是电动机，的工
作原理是________，拧动“调速转把”可以改变电动机中的________大小，从而改变电动机的
转速。电动车如果速度过快，________增大，发生事故时容易造成更大伤害。
14．某校刚刷完地坪漆的地下室内。弥漫着刺鼻的油漆味。为加快排出易燃、有毒气体，兴趣小组
设计了如图所示的可调直流排气扇。直流电动机的工作原理是________。在讨论时，物理老师
指出该方案的不足：每当线圈平面转过与磁感线相________（平行/垂直）的位置时，换向器自
动改变线圈中电流的方向，电路处于“通路→断路→通路”快速切换状态，极易激发电火花，
成为火灾隐患。三．实验探究题

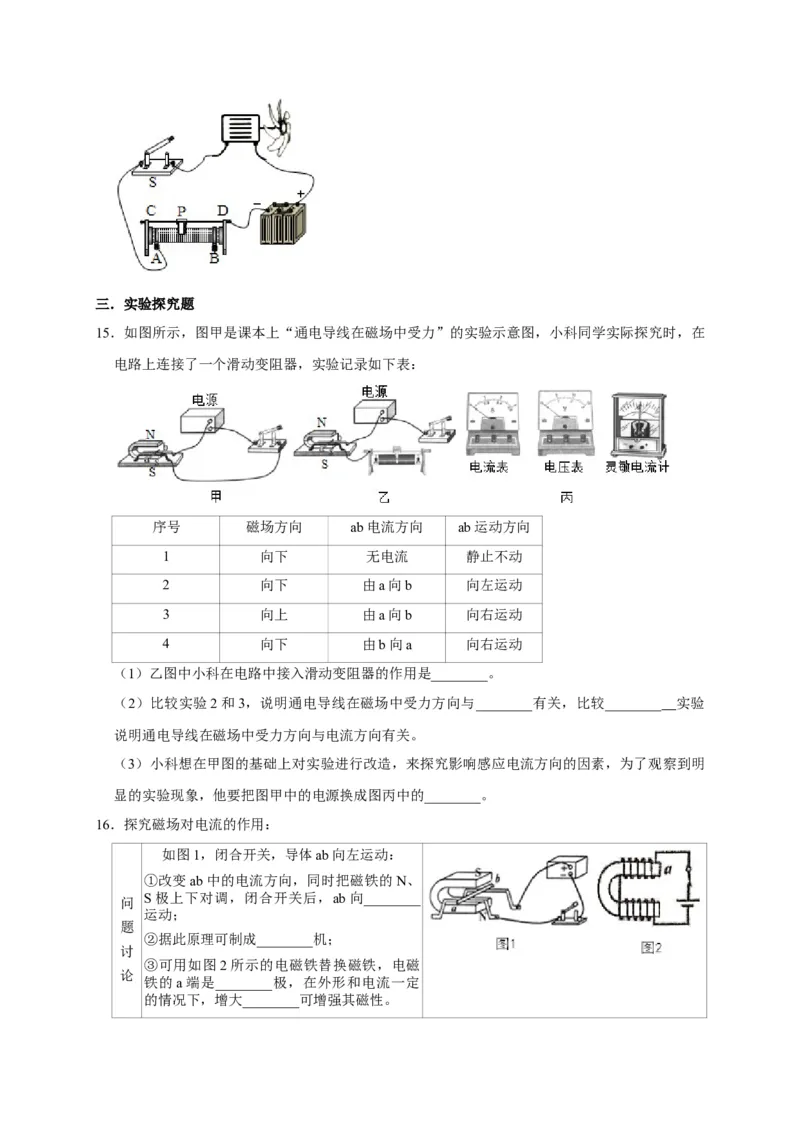

15．如图所示，图甲是课本上“通电导线在磁场中受力”的实验示意图，小科同学实际探究时，在
电路上连接了一个滑动变阻器，实验记录如下表：
序号 磁场方向 ab电流方向 ab运动方向
1 向下 无电流 静止不动
2 向下 由a向b 向左运动
3 向上 由a向b 向右运动
4 向下 由b向a 向右运动
（1）乙图中小科在电路中接入滑动变阻器的作用是________。
（2）比较实验2和3，说明通电导线在磁场中受力方向与________有关，比较________ 实验
说明通电导线在磁场中受力方向与电流方向有关。
（3）小科想在甲图的基础上对实验进行改造，来探究影响感应电流方向的因素，为了观察到明
显的实验现象，他要把图甲中的电源换成图丙中的________。
16．探究磁场对电流的作用：
如图1，闭合开关，导体ab向左运动：
①改变ab中的电流方向，同时把磁铁的N、
S极上下对调，闭合开关后，ab向________
问
运动；
题
②据此原理可制成________机；
讨
③可用如图2所示的电磁铁替换磁铁，电磁
论
铁的a端是________极，在外形和电流一定
的情况下，增大________可增强其磁性。
