1. 下列设备中没有利用通电导体在磁场中受到力的作用的是 【 】
A.电饭锅 B.电动机 C.洗衣机 D.电风扇
2.在如图所示的实验装置中，当开关闭合时，能观察到导体棒ab沿金属导轨运动.利用这一现象所揭示的原
理可制成的设备是 【 】
A.电热器 B.发电机 C.电动机 D.电磁继电器

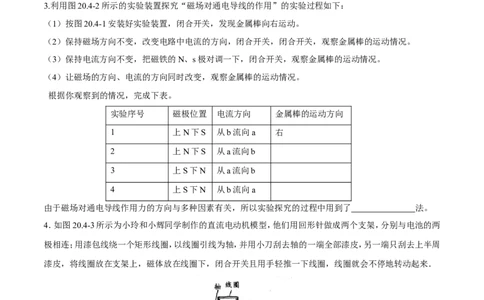

3.利用图20.4-2所示的实验装置探究“磁场对通电导线的作用”的实验过程如下：
（1）按图20.4-1安装好实验装置，闭合开关，发现金属棒向右运动。
（2）保持磁场方向不变，改变电路中电流的方向，闭合开关，闭合开关，观察金属棒的运动情况。
（3）保持电流方向不变，把磁铁的N、s极对调一下，闭合开关，观察金属棒的运动情况。
（4）让磁场的方向、电流的方向同时改变，观察金属棒的运动情况。
根据你观察到的情况，完成下表。
实验序号 磁极位置 电流方向 金属棒的运动方向
1 上N下S 从b流向a 右
2 上N下S 从a流向b
3 上S下N 从a流向b
4 上S下N 从b流向a
由于磁场对通电导线作用力的方向与多种因素有关，所以实验探究的过程中用到了 法。
4．如图20.4-3所示为小玲和小辉同学制作的直流电动机模型，他们用回形针做成两个支架，分别与电池的两
极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周
漆皮，将线圈放在支架上，磁体放在线圈下，闭合开关且用手轻推一下线圈，线圈就会不停地转动起来．
图 20.4 -
3
（1）直流电动机的工作原理是 。
（2）将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周，其作用与直流电动机中的 作用相同。
（3）通过改变 方向，可以改变线圈的转动方向。（4）如果电池、开关、导线的连接和性能良好，闭合开关后，线圈不能连续转动，请你分析可能的原因是
。

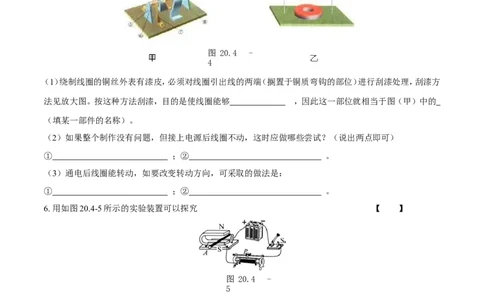

5.图20.4-4（甲）是直流电动机模型（主要部件见文字说明），图（乙）是自制简易电动机模型。现在主要讨
论图（乙）简易电动机的制作与操作问题：
图 20.4 -
4
（1）绕制线圈的铜丝外表有漆皮，必须对线圈引出线的两端（搁置于铜质弯钩的部位）进行刮漆处理，刮漆方
法见放大图。按这种方法刮漆，目的是使线圈能够 ，因此这一部位就相当于图（甲）中的
（填某一部件的名称）。
（2）如果整个制作没有问题，但接上电源后线圈不动，这时应做哪些尝试？（说出两点即可）
① ；② 。
（3）通电后线圈能转动，如要改变转动方向，可采取的做法是：
① ；② 。
6. 用如图20.4-5所示的实验装置可以探究 【 】
图 20.4 -
5
A．电流的磁效应 B．电流的热效应
C．电磁铁的磁性强弱 D．磁场对电流的作用
7. 小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作．他用手轻轻地碰了一下线圈后，直流电
动机模型开始正常转动，其原因可能是 【 】
A．直流电动机的铜半环与电刷接触不良B．电源电压太低
C．线圈刚好处于平衡位置 D．线圈中的电流太小
8. 小华安装好直流电动机模型，通电后电动机正常运转，她还想使电动机的转速加快，可采用的方法是【 】
A．增大电流B．减小电流C．对调电源正负两极 D．对调磁体南北两极
10. 几位同学课后讨论直流电动机时，有下面几种说法，你认为不正确的是 【 】
A．直流电动机将电能转化为机械能
B．直流电动机的电源是直流电，线圈中的电流方向是不变的
C．直流电动机中的换向器是由彼此绝缘的两个金属半环制成的
D．直流电动机的优点是容易改变转动方向，可以连续调节转动速度

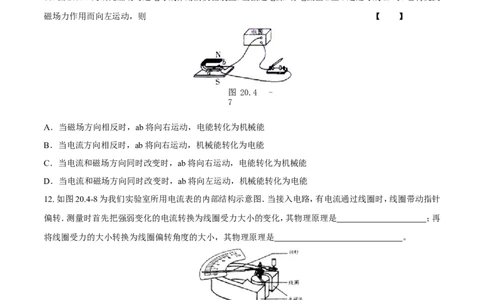

11．图20.4-7为研究磁场对通电导线作用的实验装置，当接通电源，有电流由a至b通过导线ab时，它将受到
磁场力作用而向左运动，则 【 】
图 20.4 -
7
A．当磁场方向相反时，ab将向右运动，电能转化为机械能
B．当电流方向相反时，ab将向右运动，机械能转化为电能
C．当电流和磁场方向同时改变时，ab将向右运动，电能转化为机械能
D．当电流和磁场方向同时改变时，ab将向左运动，机械能转化为电能
12. 如图20.4-8为我们实验室所用电流表的内部结构示意图．当接入电路，有电流通过线圈时，线圈带动指针
偏转．测量时首先把强弱变化的电流转换为线圈受力大小的变化，其物理原理是 ；再
将线圈受力的大小转换为线圈偏转角度的大小，其物理原理是 。
图 20.4 -
8
13. 实际电动机的内部线圈总是有电阻的，电流通过时会发热，一部分电能转化为 能，使电动机的
温度升高，这就是说，电动机工作时，并没有将电能全部转化成 能。
参考答案
1.A 2.C 3. 左，右，左，控制变量4（. 1）通电线圈在磁场中受力转动，（2）换向器，（3）磁场或电流， （4）磁场太弱或开始时线圈处在平衡位置5（. 1）导电，换向器；（2）①将线圈拨转一定角度；②增大电源电压（或换
一块磁性更强的磁体）；（3）①只改变电流方向；②只改变磁场方向．
6.D 7.C 8.A 9.B 10.B 11.A 12. 通电导线在磁场中受到力的作用；力可以改变物体的运动状态
13. 热（内）；机械（ 动）
