文档内容
学习目标：
1、知道磁场对通电导线和通电线圈有力的作用。
2、知道影响通电导体在磁场中受到力方向的因素。
3、知道上诉过程能量的转化形式。
4、知道直流电动机的构造及工作原理。
学案导学
【课前预习案】

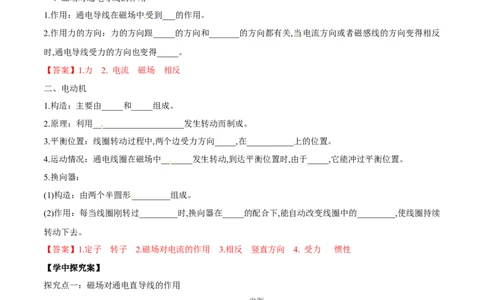

一、磁场对通电导线的作用
1.作用：通电导线在磁场中受到___的作用。
2.作用力的方向：力的方向跟_____的方向和_______的方向都有关,当电流方向或者磁感线的方向变得相反
时,通电导线受力的方向也变得_____。
【答案】1.力 2. 电流 磁场 相反
二、电动机
1.构造：主要由_____和_____组成。
2.原理：利用_____________________发生转动而制成。
3.平衡位置：线圈转动过程中,两个边受力方向_____,在___________上的位置。
4.运动情况：通电线圈在磁场中_______发生转动,到达平衡位置时,由于_____,它能冲过平衡位置。
5.换向器：
(1)构造：由两个半圆形_________组成。
(2)作用：每当线圈刚转过_________时,换向器在_____的配合下,能自动改变线圈中的_________,使线圈持续
转动下去。
【答案】1.定子 转子 2.磁场对电流的作用 3.相反 竖直方向 4. 受力 惯性
【学中探究案】
探究点一：磁场对通电直导线的作用
① 闭合开关，铝制直导体发生_____。
② 改变电流方向或改变磁场方向，导线运动方向也会发生_____。探究点二：磁场对通电线圈的作用
【课后检测案】
1.我们使用的电风扇、洗衣机、抽油烟机等家用电器,其主要部件都是用电动机来工作的,那么电动机是根据下
列哪种现象制成的( )
A.电流周围存在磁场
B.磁场对放入其中的永磁体产生力的作用
C.磁场对放入其中的通电导线产生力的作用
D.二力平衡知识
2.(多选)一个矩形线圈悬挂在磁场中,通电后不发生偏转,其原因可能是( )
A.线圈中电流方向不对 B.线圈中电流太弱
C.线圈平面刚好和磁感线垂直 D.线圈平面刚好和磁感线平行
3.小华安装好直流电动机模型,通电后电动机正常运转,她还想使电动机的转速加快,可采用的方法是( )A.增大电流 B.减小电流
C.对调电源正负两极 D.对调磁体南北两极
【答案】1.C 2.BD 3.A
今日感悟
