学习目标：
1.认识电流的磁效应； 知道通电导体周围存在磁场.
2.通电螺线管的磁场与什么的磁场相似.
3.会用安培定则判断通电螺线管的极性跟电流的关系.
学案导学
自主预习:
1.1820年丹麦物理学家________通过实验发现了电流的周围存在着_____.电磁场的方向跟电流的_______
有关.

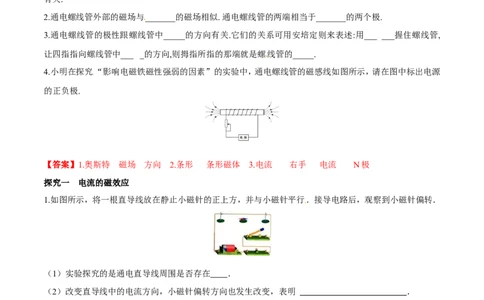

2.通电螺线管外部的磁场与_______的磁场相似. 通电螺线管的两端相当于_______的两个极.
3.通电螺线管的极性跟螺线管中_____的方向有关.它们的关系可用安培定则来表述:用___ ___握住螺线管,
让四指指向螺线管中___ _的方向,则拇指所指的那端就是螺线管的_____.
4.小明在探究“影响电磁铁磁性强弱的因素”的实验中，通电螺线管的磁感线如图所示，请在图中标出电源
的正负极.
【答案】1.奥斯特 磁场 方向 2.条形 条形磁体 3.电流 右手 电流 N极
探究一 电流的磁效应
1.如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行．接导电路后，观察到小磁针偏转．
（1）实验探究的是通电直导线周围是否存在 ．
（2）改变直导线中的电流方向，小磁针偏转方向也发生改变，表明 ．
（3）实验中小磁针的作用是 ．
（4）实验中用到的一种重要科学研究方法是 ．
A．类比法 B．转换法 C．控制变量法 D．等效替代法．
2.为了研究电流的磁效应，某同学采用图中所示装置进行了实验，请你根据图中三次实验的现象，得出实验
结论．（1）比较A、B两图可知：_________________；
（2）比较B、C两图可知：__________________．
【答案】1（. 1）磁场 （2）磁场方向与电流方向有关 （3）显示磁场的存在 （4）B 2. （1）电流周围存在磁场
（2）磁场方向与电流方向有关
探究二 通电螺线管的磁场
3． 如图所示，通电螺线管周围的小磁针静止时，N极指向的方向正确的是（ ）
A.a磁针 B.b磁针 C.c磁针 D.d磁针
4. 玩具小船上固定有螺线管（有铁芯）、电源和开关组成的电路，如图所示，把小船按图示的方向放在水面上，
闭合开关，船头最后静止时的指向是( )
A.向东 B.向南 C.向西 D.向北
【答案】3.A 4.D
探究三 安培定则的应用
5．根据所给条件，画出通电螺旋管的绕法．
6. 如图所示，根据小磁针静止时的位置，标出电磁铁的磁极和电源的正负极.
【当堂达标】
7.最早发现电流周围存在磁场的科学家是（ ）
A.牛顿 B.伽利略 C.奥斯特 D.安培8.在如图所示的四个通电螺线管中，能正确地表示通电螺线管磁极极性的是（ ）
9.图中小磁针静止时指向正确的是（ ）

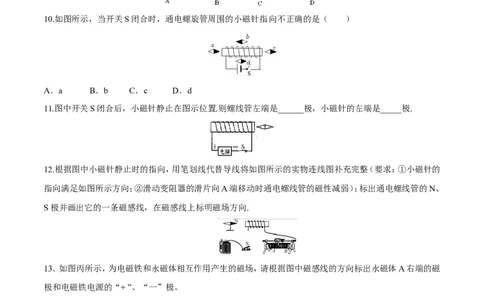

10.如图所示，当开关S闭合时，通电螺旋管周围的小磁针指向不正确的是（ ）
A．a B．b C．c D．d
11.图中开关S闭合后，小磁针静止在图示位置.则螺线管左端是______极，小磁针的左端是_____极.
12.根据图中小磁针静止时的指向，用笔划线代替导线将如图所示的实物连线图补充完整（要求：①小磁针的
指向满足如图所示方向；②滑动变阻器的滑片向A端移动时通电螺线管的磁性减弱）；标出通电螺线管的N、
S极并画出它的一条磁感线，在磁感线上标明磁场方向.
13．如图丙所示，为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体A 右端的磁
极和电磁铁电源的“+ ”、“一”极。
14.在一只硬纸筒上绕多匝漆包线，做成一个螺线管，将它接入如图所示的电路中，再将小磁针放在螺线管附
近，闭合开关后，小磁针静止时的指向如图中所示．请在图中标出电源的“+”、“一”极，并画出螺线管周围
磁感线的分布情况(画出5条线)15. 根据所给条件画出通电螺线管的绕法．
【答案】7.C 8.D 9.B 10.D 11 S N
