1.如图所示，闭合开关S后，小磁针静止时N极指向正确的是（ ）
【答案】B
【解析】安培定则的内容是：伸出右手，四指指向螺线管中电流方向，大拇指所指的是螺线管的N极。先由安
培定则判断出通电螺线管的磁极，再由磁极间的相互作用规律判断小磁针静止时的磁极指向。由题意知本题
正确选项是B。

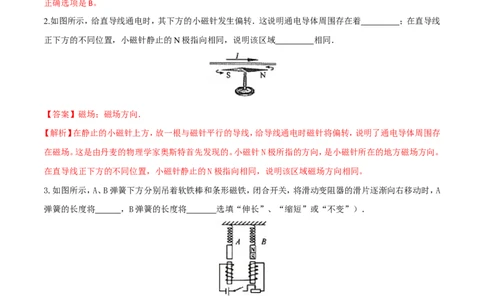

2.如图所示，给直导线通电时，其下方的小磁针发生偏转．这说明通电导体周围存在着 ；在直导线
正下方的不同位置，小磁针静止的N极指向相同，说明该区域 相同．
【答案】磁场；磁场方向．
【解析】在静止的小磁针上方，放一根与磁针平行的导线，给导线通电时磁针将偏转，说明了通电导体周围存
在磁场。这是由丹麦的物理学家奥斯特首先发现的。小磁针N极所指的方向，是小磁针所在的地方磁场方向。
在直导线正下方的不同位置，小磁针静止的N极指向相同，说明该区域磁场方向相同。
3.如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A
弹簧的长度将 ，B弹簧的长度将 选填“伸长”、“缩短”或“不变”）．
【答案】伸长 缩短
【解析】通电螺线管周围的磁场与条形磁体相似，也有磁极，通电螺线管的磁极可以利用安培定则来判断。根
据螺线管的绕线和电流方向可以判断出左边螺线管的上端为S极，右边螺线管的上端为S极。A弹簧下挂的
是铁棒，左边螺线管相当于一个条形磁体，对铁有吸引力，使弹簧A伸长。B弹簧下挂着磁体，下端为S极下
右边螺线管上端的磁极相同，属于同名磁极相排斥，所以B弹簧会缩短。
4.如图所示，把小磁针放在桌面上，将一根直导线平行架在静止的小磁针上方，当导线中有电流通过时，小磁
针就会发生偏转。请运用场的观点解释小磁针发生偏转的原因：。
【答案】因为电流具有磁效应，通电导体周围有磁场，磁场能使小磁针发生偏转。
【解析】磁体周围存在着一种物质，能使小磁针偏转，这种物质看不见，摸不着，我们把它叫做磁场。通电导体
周围有磁场，磁场的方向跟电流的方向有关，这种现象叫做电流的磁效应。小磁针发生偏转的原因是“因为
电流具有磁效应，通电导体周围有磁场，磁场能使小磁针发生偏转。 ”

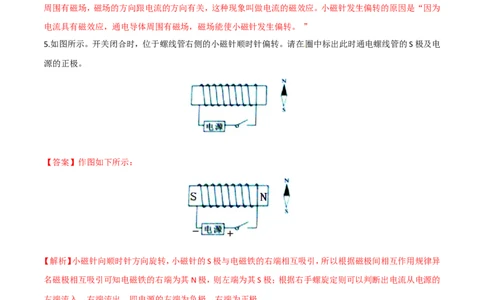

5.如图所示。开关闭合时，位于螺线管右侧的小磁针顺时针偏转。请在圈中标出此时通电螺线管的S极及电
源的正极。
【答案】作图如下所示：
【解析】小磁针向顺时针方向旋转，小磁针的S极与电磁铁的右端相互吸引，所以根据磁极间相互作用规律异
名磁极相互吸引可知电磁铁的右端为其N极，则左端为其S极；根据右手螺旋定则可以判断出电流从电源的
左端流入，右端流出，即电源的左端为负极，右端为正极。
6.在图中标出通电螺线管磁感线的方向，并标出条形磁体B端的磁极极性．
【答案】如图：N
【解析】根据安培定则，如下图所示：
通电螺线管的右端为N极，所以条形磁铁的左端为S极，磁铁周围的磁感线从N极出发，指向S极，如图所示。

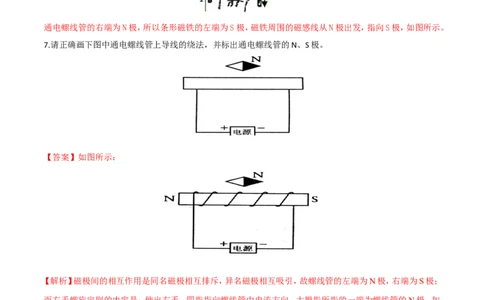

7.请正确画下图中通电螺线管上导线的绕法，并标出通电螺线管的N、S极。
【答案】如图所示：
【解析】磁极间的相互作用是同名磁极相互排斥，异名磁极相互吸引，故螺线管的左端为N极，右端为S极；
而右手螺旋定则的内容是：伸出右手，四指指向螺线管中电流方向，大拇指所指的一端为螺线管的N极，如
图所示。
8.如图所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向．
【答案】如图所示：【解析】安培定则的内容：伸出右手，四指指向螺线管中电流方向，大拇指所指的一端为螺线管的N极，由安
培定则知螺线管的左端为N极，右端为S极；而在磁体的周围，磁感线从磁体的N极出发回到S极。作图如
图所示。
9.如图所示，请根据通电螺线管的N、S极，标出小磁针N极、通电螺线管的磁感线方向以及电源的正、负极．
【答案】如图：
【解析】根据安培定则，右手握螺线管，如下图所示：
所以电源右端为正极，左端为负极，根据磁极间的相互作用可知，小磁针的左端为S极，右端为N极。
