专题 15.3 串联和并联
知识点一：串联和并联
1.把电路元件依次连接起来的电路叫串联电路。
2.串联电路特点：电流只有一条路径；各用电器互相影响；
3.把电路元件并排连接起来的电路叫并联电路。
4.并联电路特点：电流有多条路径；各用电器互不影响；
知识点二：串联和并联电路的连接方法
①线路简捷、不能出现交叉；
②实物图中各元件的顺序要与电路图一致；
③并联电路连接中，先串后并，先支路后干路，连接时找准节点；
④在连接电路前应将开关断开。
知识点三：生活中的电路设计
1.医院病房电路设计
2.居民楼道电路设计
3.学校传达室电路设计
一、本节要熟练掌握以下知识
1.把电路元件依次连接起来的电路叫串联电路。把电路元件并排连接起来的电路叫并联电路。
2.连接串并联电路时要注意：线路简捷、不能出现交叉；实物图中各元件的顺序要与电路图一致；
并联电路连接中，先串后并，先支路后干路，连接时找准节点；在连接电路前应将开关断开。
3. 家庭中的电灯、电冰箱、电视机、电脑等用电器都是并联在电路中的；用来装饰居室、烘托欢乐气氛
的彩色小灯泡，有些则是串联和并联组合而成的。
二、串联、并联电路区别电路的两种连接方式——串联和并联电路（会连接）
电路 串联电路 并联电路
用电器两端分
连接方法 用电器首尾相连
别连接在一起
电流路径 一条 两条或多条
有无节点 无 有
各用电器间
互相影响 互不影响
是否互相影响
开关个数 一个 可以多个
改变开关位置
不影响 可能影响
是否影响电路
有的小彩灯 多个家用
应用实例
串联 电器之间
知识点一：串联和并联
【例题1】（2019四川巴中）如图所示的电路中，要使R 、R 串联，应闭合的开关是 ；要使R 、R 并
1 2 1 2
联，应闭合的开关是 ，（选填“S”、“S”、“S”）；该电路中干电池供电时将 能转化为电能。
1 2 3
知识点二：串联和并联电路的连接方法
【例题2】（2019山东威海）小明为自家花卉大棚设计一套智能电路管理系统，整个电路的通断可通过手
动控制开关S 或手机远程控制开关S 实现。当大棚内光线较暗时，光控开关 S 自动闭合，接通灯泡；当
1 2 3
需要给大棚通风时，闭合开关S ，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（
4
）A B C D
知识点三：生活中的电路设计

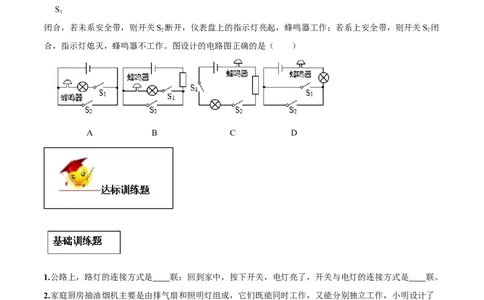

【例题3】（2019山东德州）汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关
S
1
闭合，若未系安全带，则开关S 断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S 闭
2 2
合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是（ ）
A B C D
1.公路上，路灯的连接方式是 联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是 联。
2.家庭厨房抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能分别独立工作，小明设计了
抽油烟机的简化电路图，其中合理的是（ ）
3.公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。下列电路图符合上述要求的是（ ）
A B C D
一、选择题

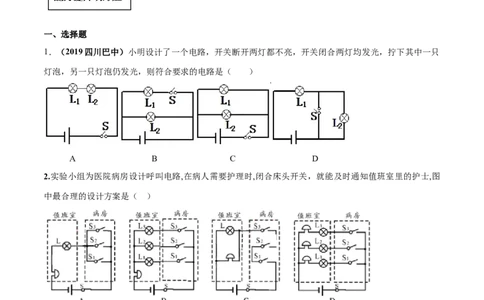

1．（2019四川巴中）小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只
灯泡，另一只灯泡仍发光，则符合要求的电路是（ ）
A B C D
2.实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图
中最合理的设计方案是（ ）
3．（2019内蒙古通辽）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S ，托盘旋
1
转，再将温控开关S 闭合，开始加热；若只闭合开关S，则不能加热。下图M是托盘电动机，R是加热电
2 2
阻，对其内部电路设计合理的是？（ ）A． B． C． D．
4．（2020江西模拟题）小明把台灯的插头插在如图甲所示的插座上，插座上有一个开关 S 和一个指示灯
1
L（相当于电阻很大的灯泡）．台灯开关和灯泡用S、L 表示。当只闭合S 时，台灯不发光，当闭合S 时，
1 2 2 2 1
指示灯发光，再闭合S 时，台灯发光；如果指示灯损坏，S 和S 都闭合，台灯也能发光。下列设计的电路
2 1 2
图中符合要求的是（ ）
5．（2020•重庆模拟）如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球
就会向一侧使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于（
）
A．开关 B．导线 C．电源 D．用电器
二、填空题
6．如图所示的电路中，若同时闭合开关S 和S、断开S，电阻R 与R 是 的；若只闭合开关S，电阻
1 3 2 1 2 2
R 和R 是 的．（均选填“串联”或“并联”）
1 2三、作图题
7.（2019吉林模拟题）根据如图所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使
电路图简洁美观）
8.有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，
它利用感应开关S （有人摸门把手时，S 闭合；无人摸门把手，S 断开）以及光敏开关S （天暗时S 闭合，
1 1 1 2 2
天亮时S 断开）控制电路，达到目的。请根据上述描述，完成电路连接。
2
9．（2020·哈尔滨模拟）健健为抗击新冠疫情设计一个病床呼叫电路。要求：病床1旁的开关S 控制指示
1
灯L 和电铃；病床2旁的开关S 控制指示灯L 和电铃；患者只要按床旁的开关，医务人员就知道谁呼叫｡
1 2 2
请在图中连线，形成符合要求的完整电路图｡
