【巩固练习】
一、选择题
1.下列几种三孔插座的接法中正确的是（ ）

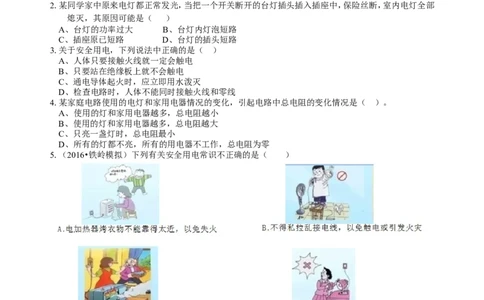

2.某同学家中原来电灯都正常发光，当把一个开关断开的台灯插头插入插座中，保险丝断，室内电灯全部
熄灭，其原因可能是（ ）
A、台灯的功率过大 B、台灯内灯泡短路
C、插座原已短路 D、台灯的插头短路
3.关于安全用电，下列说法中正确的是（ ）
A、人体只要接触火线就一定会触电
B、只要站在绝缘板上就不会触电
C、通电导体起火时，应立即用水泼灭
D、检查电路时，人体不能同时接触火线和零线
4.某家庭电路使用的电灯和家用电器情况的变化，引起电路中总电阻的变化情况是（ ）。
A、使用的灯和家用电器越多，总电阻越小
B、使用的灯和家用电器越多，总电阻越大
C、只亮一盏灯时，总电阻最小
D、所有的灯都不亮，所有的用电器不工作，总电阻为零
5.（2016•铁岭模拟）下列有关安全用电常识不正确的是（ ）
6.（多选）下面哪种情况会发生触电( )
A、人站在地上，一手接触正常零线
B、人站在地上，一手接触火线
C、人站在绝缘体上，一手接触火线
D、人站在绝缘体上，一手接触火线，一手接触零线
7.停在高压输电线（裸线）上的小鸟不会触电，这是因为( )
A、鸟是绝缘体，不会导电
B、鸟的生命力特别强，不怕高压电
C、鸟停在一根电线上，两爪之间电压很低
D、鸟必须用一只脚站在电线上，否者就能触电。宇轩在线资源中心 shop256921660.taobao.com
二、填空题
8.小明家买来的洗衣机上带的是三脚插头，由于家中没有三孔插座，于是他把三脚插头换成两脚插头安
在两孔插座上，洗衣机照样工作，但这样做在_____时，会造成触电事故。
9.在我国，家用照明电路电压为_______V；电饭煲是利用电流的_______工作的；把篮球用力投向篮筐，由
于_______，篮球将继续运动。
10.（2015•长沙中考）在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座。为了安全，三脚
插头的接地脚应与用电器的 相连。如果电路出现故障，电工师傅一般会用试电笔进行检查，如
图甲、乙两种使用方法中吗，正确的是 。

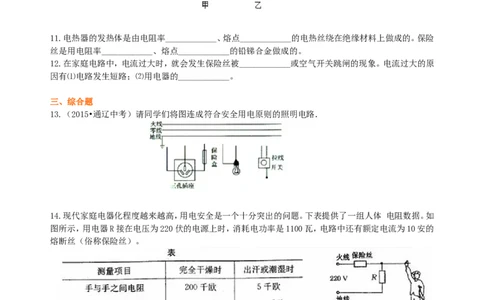

11.电热器的发热体是由电阻率____________、熔点____________的电热丝绕在绝缘材料上做成的。保险
丝是用电阻率____________、熔点____________的铅锑合金做成的。
12.在家庭电路中，电流过大时，就会发生保险丝被____________或空气开关跳闸的现象。电流过大的原
因有⑴电路发生短路；⑵用电器的____________。
三、综合题
13.（2015•通辽中考）请同学们将图连成符合安全用电原则的照明电路．
14.现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体 电阻数据。如
图所示，用电器R接在电压为220伏的电源上时，消耗电功率是1100瓦，电路中还有额定电流为10安的
熔断丝（俗称保险丝）。
则：
⑴只有用电器R接入电路时，通过熔断丝的电流为多少？
⑵一个潮湿的人赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多？
（上表电阻数据适用此人）并分析为什么熔丝不会断（即熔丝不能救人命）。
15.利用所学知识解决下列问题：
①家庭电路中的保险丝断了，能用铜丝或铁丝替代保险丝吗？为什么？
②把灯泡接入电路，灯泡和跟它相连的导线都要发热。灯泡热得发烫，导线的发热却察觉不出来。这宇轩在线资源中心 shop256921660.taobao.com
是为什么？
③一个灯泡的灯丝断了，把断了的灯丝搭在一起，灯泡会更亮。怎样解释这个现象？
【答案与解析】
一、选择
1.【答案】A
2.【答案】D
【解析】保险丝断是因为电路中电流过大，台灯开关已断开，台灯未接入电路，台灯的功率的大小，灯泡
是否短路，不是引起电流过大的原因，故排除A与B项，原来电灯正常发光，说明插座原来没有短路，
故排除C项。 惟一可能的是插头短路，插入插座后引起家庭电路短路，故答案选D。
3.【答案】D

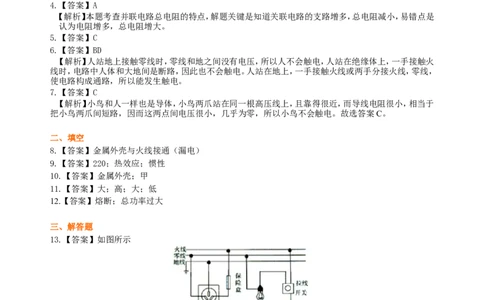

4.【答案】A
【解析】本题考查并联电路总电阻的特点，解题关键是知道关联电路的支路增多，总电阻减小，易错点是
认为电阻增多，总电阻增大。
5.【答案】C
6.【答案】BD
【解析】人站地上接触零线时，零线和地之间没有电压，所以人不会触电，人站在绝缘体上，一手接触火
线时，电路中人体和大地间是断路，因此也不会触电。人站在地上，一手接触火线或两手分接火线，零线，
使电路构成通路，所以能发生触电。
7.【答案】C
【解析】小鸟和人一样也是导体，小鸟两爪站在同一根高压线上，且靠得很近，而导线电阻很小，相当于
把小鸟两爪间短路，因而这两点间电压很小，几乎为零，所以小鸟不会触电。故选答案C。
二、填空
8.【答案】金属外壳与火线接通（漏电）
9.【答案】220；热效应；惯性
10.【答案】金属外壳；甲
11.【答案】大；高；大；低
12.【答案】熔断；总功率过大
三、解答题
13.【答案】如图所示
【解析】（1）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。保险丝接火线。
（2）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关
能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全。
14.【答案】⑴5A；⑵ 0.025A；没超过熔断丝的熔断电流
【解析】（1） ；（2） 。
15．【答案与解析】①不能，因为铜丝或铁丝的电阻率小，跟保险丝比，根据Q=I2Rt，在电流和时间相同时，宇轩在线资源中心 shop256921660.taobao.com
产生的热量小得多；并且铜丝或铁丝的熔点高，不易熔化。所以，铜丝或铁丝在电流大的时候不能及时熔
断电路，起不到保险的作用。
②通过灯泡和导线的电流和通电时间相同，灯泡的电阻比导线的要大得多，根据Q=I2Rt，灯泡上通电
产生的热量就要大得多。
③灯丝搭上后连入电路的灯丝变短，电阻变小，而家庭电路电压不变，根据P=U2/R，电功率会变大，
所以亮度变大。
