【巩固练习】
一、选择
1、下列家用电器中，功率最接近1kW的是（ ）
A．台灯 B．液晶电视 C．笔记本电脑 D．空调

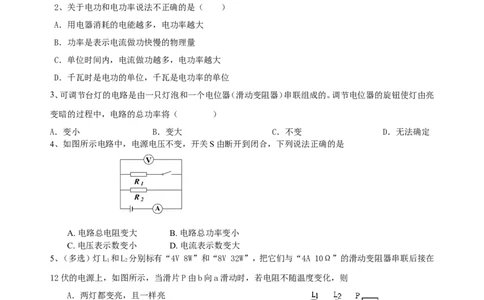

2、关于电功和电功率说法不正确的是（ ）
A．用电器消耗的电能越多，电功率越大
B．功率是表示电流做功快慢的物理量
C．单位时间内，电流做功越多，电功率越大
D．千瓦时是电功的单位，千瓦是电功率的单位
3、可调节台灯的电路是由一只灯泡和一个电位器（滑动变阻器）串联组成的。调节电位器的旋钮使灯由亮
变暗的过程中，电路的总功率将（ ）
A．变小 B．变大 C．不变 D．无法确定
4、如图所示电路中，电源电压不变，开关S由断开到闭合，下列说法正确的是
A. 电路总电阻变大 B. 电路总功率变小
C. 电压表示数变小 D. 电流表示数变大
5、（多选）灯L 和L 分别标有“4V 8W”和“8V 32W”，把它们与“4A 10Ω”的滑动变阻器串联后接在
1 2
12伏的电源上，如图所示，当滑片P由b向a滑动时，若电阻不随温度变化，则
A．两灯都变亮，且一样亮
B．两灯都变亮，因为L 的额定功率大，所以比L 更亮
2 1
C．两灯都变亮，且L 首先正常发光
1
D．两灯都变亮，且L 可能先烧毁
1
6、（2015•黔东南州中考）将灯L接到电压为U的电路上时，灯的电功率为36W，若将灯L与一个电阻R串
联后仍接在原电路上时，灯L消耗的电功率为25W，设灯丝电阻不变，则此电阻消耗的电功率是（ ）宇轩在线资源中心 shop256921660.taobao.com
A．3W B．4W C．5W D．11W
7、甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，下列说法不正确的是（ ）
A.甲灯两端的电压比乙灯的大
B.甲灯的电阻比乙灯的小
C.通过甲灯的电流比乙灯的大
D.相同时间内，甲灯消耗的电能比乙灯多
8、有两个分别标有“6V 3W”和“6V 6W”的灯泡，若将它们串联在电路中，使其中一个灯泡能正常发光，
则加在串联电路两端的电压是（ ）
A．9V B．12V C．18V D．6V
9、一个电热器的电阻为R，当它两端电压为U，通电时间t消耗电能为W，若使它消耗的电能为4W，下列方
法正确的是（ ）
A．电阻R不变，电压U不变，通电时间t变为原来的2倍
B．电阻R减半，电压U增大1倍，通电时间t不变
C．电阻R不变，电压U增大1倍，通过时间t不变
D．电阻R减半，电压U不变，通电时间t不变
10、电炉丝通电后热得发红，而跟电炉丝连接着的铜导线却不怎么热，原因是（ ）
A．铜导线比电炉丝传热快，所以不怎么热
B．铜导线有绝缘层，所以不怎么热
C．铜导线的电阻小，消耗电能小，炉丝的电阻大，消耗电能多，所以热得发红
D．通过电炉丝的电流比通过电线的电流小
二、填空
11、在家庭电路中，电能表的作用是测量 。一位同学上月底时电能表的读数是 ，本
月底电能表的读数是 ，该同学家本月用电 度，若每度电费0.6元，应交电费 元。
12、（2015•抚顺中考） 如图是茜茜家的电能表，她家同时使用的用电器总功率不超过 W。茜茜打开
一台“220V 40W”的电风扇（其它用电器均未工作）。当电风扇工作半小时，电能表的转盘转 转。
13、如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向右端移动的过程中，电流表的
示数将_______，灯泡L消耗的电功率将_______。 (选填“变大”“变小”或“不变”)宇轩在线资源中心 shop256921660.taobao.com
14、一台“220V 1000W”的电热水器，正常工作10min消耗的电能是 J；如果它的电源线比标准
的细，则它的电阻比标准电源线的电阻大，产生的热量 。
15、如图所示，电源电压恒定，小灯泡L标有“3V，0.6W”字样，R为定值电阻，闭合S，断开S，小灯泡正
1
常发光，若再闭合S，发现电流表示数变化了0.3A，则R的阻值为________Ω，此时灯泡L和电阻R消耗
1
的功率之比是______。

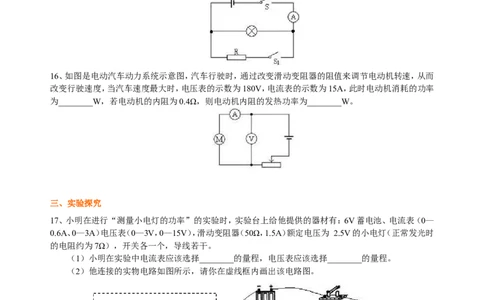

16、如图是电动汽车动力系统示意图，汽车行驶时，通过改变滑动变阻器的阻值来调节电动机转速，从而
改变行驶速度，当汽车速度最大时，电压表的示数为180V，电流表的示数为15A，此时电动机消耗的功率
为________W，若电动机的内阻为0.4Ω，则电动机内阻的发热功率为________W。
三、实验探究
17、小明在进行“测量小电灯的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0—
0.6A、0—3A）电压表（0—3V，0—15V），滑动变阻器（50Ω，1.5A）额定电压为 2.5V的小电灯（正常发光时
的电阻约为7Ω），开关各一个，导线若干。
（1）小明在实验中电流表应该选择________的量程，电压表应该选择________的量程。
（2）他连接的实物电路如图所示，请你在虚线框内画出该电路图。
（3）闭合开关前应把滑动变阻器滑片的位置调到________（填写“C”或“D”）端。
（4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因
可能是下列情况中的________和________。（填写序号）宇轩在线资源中心 shop256921660.taobao.com
A．小电灯短路 B．小电灯的灯丝断了
C．小电灯的灯座接触不良 D．电压表的正、负接线柱接反
E．变阻器滑片放在了最小阻值处
（5）排出故障后。调节滑动变阻器测得如表所示的三组数据。则小电灯的额定功率为_______W。
实验次数 1 2 3
电压U/V 2.0 2.5 2.8
电流I/A 0.30 0.36 0.38
（6）小明发现，由表中数据计算可知：小电灯亮度不同时灯丝的电阻不相符，你认为造成这种结果的
原因是______。
四、计算
18、“220V 40W”的电炉，在照明电路上，使用10分钟产生了多少热量？

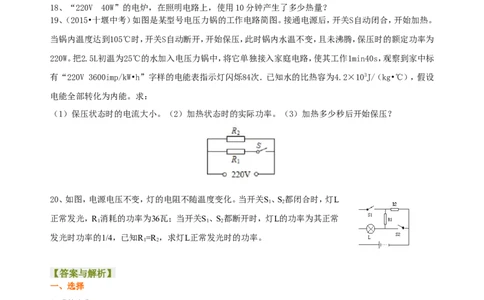

19、（2015•十堰中考）如图是某型号电压力锅的工作电路简图。接通电源后，开关S自动闭合，开始加热。
当锅内温度达到105℃时，开关S自动断开，开始保压，此时锅内水温不变，且未沸腾，保压时的额定功率为
220W。把2.5L初温为25℃的水加入电压力锅中，将它单独接入家庭电路，使其工作1min40s，观察到家中标
有“220V 3600imp/kW•h”字样的电能表指示灯闪烁84次．已知水的比热容为4.2×103J/（kg•℃），假设
电能全部转化为内能。求：
（1）保压状态时的电流大小。（2）加热状态时的实际功率。（3）加热多少秒后开始保压？
20、如图，电源电压不变，灯的电阻不随温度变化。当开关S、S都闭合时，灯L
1 2
正常发光，R 消耗的功率为36瓦；当开关S、S都断开时，灯L的功率为其正常
1 1 2
发光时功率的1/4，已知R =R ，求灯L正常发光时的功率。
1 2
【答案与解析】
一、选择
1、【答案】D
【解析】台灯的电功率在10～60W左右，所以A不符合实际；25寸液晶电视它的电功率在100～125W左右，
所以B不符合实际；笔记本的电功率在100～125W左右，所以C不符合实际；空调的电功率在1000～
1500W左右，所以D符合实际。选D。
2、【答案】A
【解析】电功率的大小与电能多少和通电时间都有关系，时间不确定，功率大小不能确定，A说法错误；电
功率是表示电流做功快慢的物理量，功率越大，做功越快，B说法正确；时间一定，电流做功越多，用电器宇轩在线资源中心 shop256921660.taobao.com
功率越大,C说法正确；D千瓦时也就是“度”是电功的单位，千瓦是电功率的单位,D说法正确。所以选
A。
3、【答案】A
【解析】灯泡变暗，电位器的电阻变大，总电阻变大，电压不变，所以总功率变小。
4、【答案】D
【解析】电源电压不变，则各支路互不影响。
5、【答案】ACD
【解析】灯L 的电阻 ，灯L 的电阻 ，所以在串联电路
1 2
中，因为电流相等，由P=I2R可知，两灯泡的实际功率相等，所以两灯泡一样亮；当滑片P由b向a滑动
时，滑动变阻器阻值变小，总电阻变小，电源电压不变，电路中电流变大，所以灯泡变亮，A正确，B错误。
因为L 的额定功率小于L 的额定功率，所以当滑片由b向a滑动时，L 首先正常发光，也可能先烧毁，
1 2 1
C、D正确。
6、【答案】C
【解析】灯L接到电压为U的电路上时，根据 可得灯泡功率 ，即： …①
串联电阻后灯泡功率为： ， …②
①÷②得： ，即 ，
由串联电路的特点知R上的电压为 ，由P=UI得： ， ，
所以 。所以A、B、D错误，C正确。故选C。
7、【答案】A
8、【答案】A
【 解 析 】 标 有 “ 6V 3W” 和 “ 6V 6W” 的 灯 泡 的 电 阻 分 别 是 : ，
，将它们串联起来，两灯泡两端电压之比 ,又因为其中一个灯泡正
常发光即两端电压为6V，为了不烧坏另一个灯泡，则另一个灯泡两端电压要小于6V，所以“6V 3W”的
灯泡正常发光，其两端电压为6V，“6V 6W”的灯泡两端电压为3V，电源电压为9V，A正确。
9、【答案】C
【解析】当电阻R不变，电压U不变，通电时间t变为原来的2倍时，消耗电能 ，A不合宇轩在线资源中心 shop256921660.taobao.com
题意；当电阻R减半，电压U增大1倍，通电时间t不变时，消耗电能 ，B不
合题意；当电阻R不变，电压U增大1倍，通过时间t不变时，消耗电能 ，C
符合题意；当电阻R减半，电压U不变，通电时间t不变时，消耗电能 ，D不合
题意。故选C。
10、【答案】C
【解析】电炉丝跟铜导线串联，通过它们的电流大小和通电时间相等，由于电炉丝的电阻大，根据焦耳定律
Q=I2Rt,可得电炉丝产生的热量多，因此电炉丝通电后热得发红，而铜导线却不怎么热。由上述可知选项
A、B、D都不正确。故选C。
二、填空
11、【答案】用电器消耗电能多少；67.2；40.32
12、【答案】4400；64
【解析】（1）电能表的工作电压U=220V，允许通过的最大电流I =20A，所以允许使用的用电器的最大电
最大
功率P =UI =220V×20A=4400W。
最大 最大
（2）电风扇半小时消耗的电能为：W=0.04kW×0.5h=0.02kW•h，而电能表的转盘是消耗1kW•h转动3200
转，所以0.02kW•h转盘就是转动3200r/kW•h×0.02kW•h=64转。
13、【答案】变小；不变
【解析】当滑动变阻器向右移动时，电阻变大，总电阻变大，电压不变，所以电流表变小；滑动变阻器和灯
泡并联，彼此互不影响，所以灯泡的电功率不变。
14、【答案】6×105 ；多
15、【答案】10；2：3
【解析】由灯泡正常发光可知，电源电压为3V，当电流表示数增加了0.3A时，
说明R的电阻为 。电阻消耗的功率为 ，
灯泡正常发光，实际功率等于额定功率0.6W，所以灯泡与电阻的功率之比为2：3。
16、【答案】2700；90
【解析】电动机消耗的功率可用电动机两端的电压和通过的电流利用电功率的公式P=UI，直接计算求
解；加在电动机线圈两端的电压为 ，内阻发热的功率为6V×15A=90W。
三、实验探究宇轩在线资源中心 shop256921660.taobao.com
17、【答案与解析】
（1）由于小电灯的额定电压为2.5V，故电压表的量程应选0～3V，再根据题中小电灯正常发光时电阻
约为7Ω，可知此时电流约为0.36A，故电流表的量程应选在0～0.6A。
（2）电路图如图所示。
（3）闭合开关前应把滑动变阻器滑片的位置调到电阻最大的位置，故为C端。
（4）此时可用排除法来确定；若小电灯短路，则电流表的示数就不可能为零，故A排除；若电压表的
正负接线柱接反，电流表的示数也同样不可能为零，电压表的示数也不会正常发，故D排除，正确的答案
为B、C，它们都是因为断路，电压表串联接入电路，电路中几乎没有电流。
（5）当小电灯正常工作时，电压为2.5V，通过的电流为0.36A，由此可求出它的额定功率为0.90W。
（6）这是由于灯丝的电阻与温度有关。
四、计算
18、【答案与解析】电炉的额定电压为 220V，额定功率为 40W，则 10 分钟产生的热量
W=Pt=40W×10min=40W×600s=2.4×104J。
19、【答案与解析】（1）根据P=UI可得，保压电流I=P/U=220W/220V=1A；
（2）加热消耗的电能W=（84/3600）kW•h=8.4×104J，由P=W/t可得，加热功率P=W/t=8.4×104J/100s
=840W，
（3）根据ρ=m/V可得，水的质量：m=ρV=1×103kg/m3×2.5×10-3m3=2.5kg，
水吸收的热量：Q =cm（t-t）=4.2×103J/（kg•℃）×2.5kg×（105℃-25℃）=8.4×105J，
吸 0
根据P=W/t可得，需要时间：t=W/P=8.4×105J/840W=1000s；
1
答：（1）保压状态时的电流为1A。（2）加热状态时的实际功率为840W。（3）加热1000秒后开始保压。
20、【答案与解析】当S、S 都闭合时，等效电路如图甲，当开关S、S 都断开时，等效电路如图乙
1 2 1 2
在图甲中，灯泡正常发光。
,所以宇轩在线资源中心 shop256921660.taobao.com
又因为
所以：
并联电路各支路两端电压相等，所以
灯L正常发光时的功率
