专题 20.4 电动机
知识点一：磁场对通电导线的作用
通电导体在磁场中会受到力的作用。它的受力方向跟电流方向、磁感线方向有关。

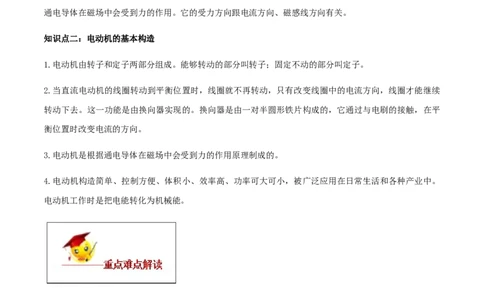

知识点二：电动机的基本构造
1.电动机由转子和定子两部分组成。能够转动的部分叫转子；固定不动的部分叫定子。
2.当直流电动机的线圈转动到平衡位置时，线圈就不再转动，只有改变线圈中的电流方向，线圈才能继续
转动下去。这一功能是由换向器实现的。换向器是由一对半圆形铁片构成的，它通过与电刷的接触，在平
衡位置时改变电流的方向。
3.电动机是根据通电导体在磁场中会受到力的作用原理制成的。
4.电动机构造简单、控制方便、体积小、效率高、功率可大可小，被广泛应用在日常生活和各种产业中。
电动机工作时是把电能转化为机械能。
一、本节要记忆以下基本知识
1．通电导线在磁场中受到力的作用，力的方向跟磁场方向和电流方向都有关，当电流方向或磁场方向变
得相反时通电导线受力的方向也变得相反．
2．电动机
(1)电动机主要由定子和转子组成．(2)电动机是通电导体在磁场中受力的作用原理制成．
(3)电动机工作时将电能转化成机械能．
(4)换向器的作用是当线圈转过平衡位置时，自动改变线圈中电流方向使线圈能连续转动下去．
二、磁场对电流的作用及应用
从磁场对电流的作用原理入手，然后顺藤摸瓜领悟相关核心要素
①原理：通电导体产生的磁场与磁体相互作用使通电导体运动；
②能量的转化：电能转化为机械能；
③通电导体受力方向的决定因素：磁感线的方向与电流方向；
④生活中的应用实例：电动机、扬声器等。
注意：对于电动机还要掌握以下要点：
①工作原理：通电线圈在磁场中受力转动；
②平衡位置：线圈平面与磁感线垂直的位置；
③换向器的作用：
对于直流电动机，线圈每转过平衡位置就自动改变电流的方向。
知识点一：磁场对通电导线的作用
【例题1】（2020•江苏盐城模拟）如图所示，导体棒 ab 向右运动，下列操作能使导体棒向左运动的
是（ ）A．调换磁极 B．取走一节干电池
C．将导体棒a、b端对调 D．向左移动滑动变阻器滑片
知识点二：电动机的基本构造
【例题2】（2019四川南充）下列图中能够说明电动机工作原理的实验装置是（ ）
A． B． C． D．
1.关于电和磁，下列说法中正确的是（ ）
A.电流周围存在着磁场
B.改变在磁场中运动就一定会产生感应电流
C.导体在磁场中运动就一定会产生感应电流
D.电动机是利用电磁感应原理制成的
2.如图为直流电动机的基本构造示意图．以下相关的分析中正确的是（ ）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向

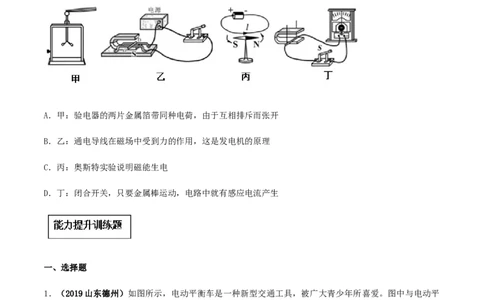

3．对下列实验描述正确的是（ ）
A．甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开
B．乙：通电导线在磁场中受到力的作用，这是发电机的原理
C．丙：奥斯特实验说明磁能生电
D．丁：闭合开关，只要金属棒运动，电路中就有感应电流产生
一、选择题
1．（2019山东德州）如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。图中与电动平
衡车驱动前行过程原理相同的是（ ）A． B． C． D．
2．（2019云南）以下是对电与磁部分四幅图的分析，其中错误的是（ ）
A．如图装置闭合电路后磁针会偏转，说明电流能产生磁场
B．如图装置说明通电导线在磁场中受到力的作用
C．如图装置所揭示的原理可制造发电机
D．图中动圈式话筒应用了磁场对电流的作用
3.（2019海南模拟题）下列关于电和磁的说法正确的是（ ）
A．金属导体中的电流方向与导体中自由电子定向移动方向相同
B．家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大
C．磁场中某点的磁场方向与该点小磁针静止时南极的指向相同
D．电动机是根据电磁感应原理工作的
二、填空题
4．（2019湖北宜昌）如图所示为玩具小风扇里的小直流电动机。
（1）小明同学将电池接到该直流电动机两端，看到电动机转动起来，电动机的工作原理是： ；小
明将电池反向接到电动机两端，看到电动机 （选填：原方向旋转、不转动、反向旋转）。
（2）学习了电磁感应知识后，小明同学想到：“直流电动机线圈转动时也切割了磁感线，那么线圈中是否也会产生感应电流呢？”于是小明将一个小灯泡连在直流电动机两端，用手搓动转轴，发现小灯并未发
光。小红同学认为，这说明直流电动机不会产生感应电流。你是否同意小红的看法： ；若小明要
继续研究，应该使用什么仪器比较妥当： 。
5.（2019云南）扬声器是把电信号转化成 信号的一种装置，它的原理跟 （填“电动机”或“发电
机”）原理相似。
三、探究题
6．（2019•潍坊）同学们在制作电动机模型时，把一段粗漆包线烧成约3cm×2cm的矩形线圈，漆包线在线
圈的两端各伸出约3cm．然后，用小刀刮两端引线的漆皮。用硬金属丝做两个支架，固定在硬纸板上。两
个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块强磁铁，如图所示。给线圈通电并用手
轻推一下，线圈就会不停的转下去。
（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是 （填选项“A”或“B”）。
A．两端全刮掉 B．一端全部刮掉，另一端只刮半周
（2）线圈在转动过程中 能转化为 能。
（3）小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因 。
7.（2020安徽模拟题 ）学习“电动机”内容时，老师用如图实验装置演示“磁场对通电导线作用力的方
向与什么因素有关”的实验后，同学们自然想到力既有方向又有大小，那么磁场对通电导线作用力的大小与什么因素有关呢？以下是小丽、小李与小明的猜想：
小丽猜想：“可能跟磁铁的磁性强弱有关。”
小李猜想：“可能跟导线AB在磁场中的位置有关。”
小明猜想：“可能跟通过导线AB的电流大小有关。”
请你根据如图所示的实验装置，帮助小明设计实验来验证他的猜想，简述你的实验方案：_____。
