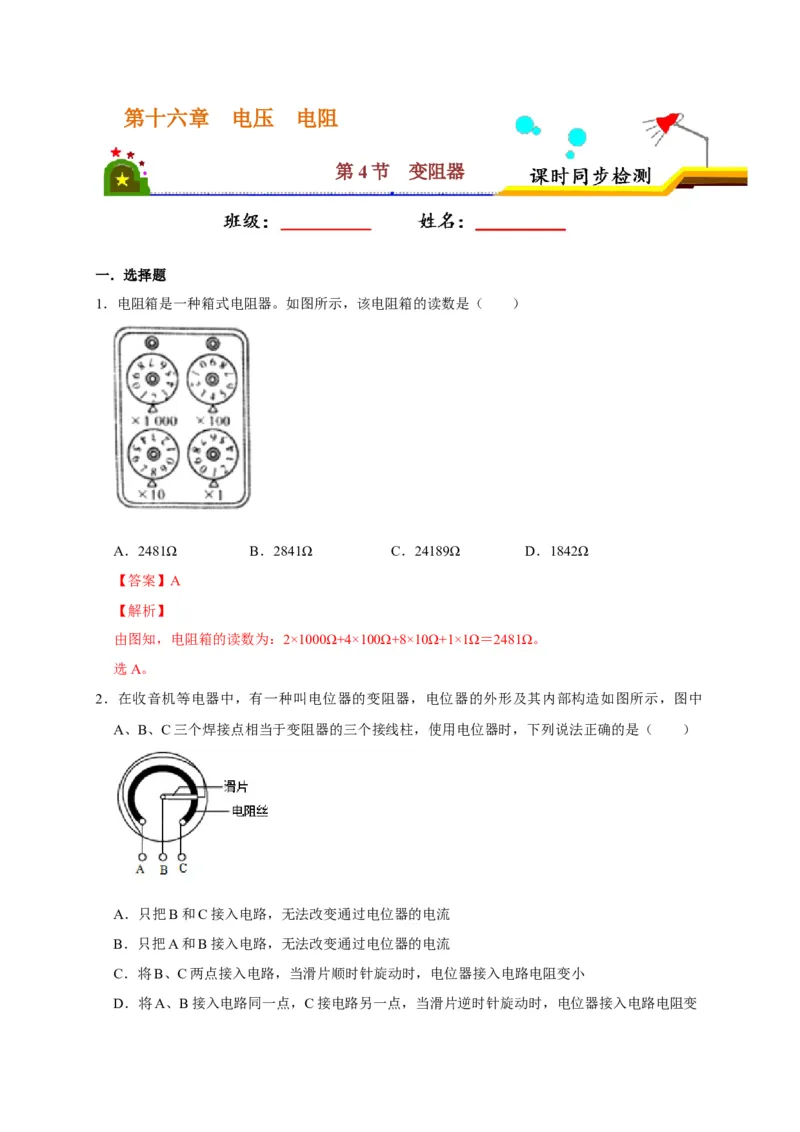

第十六章 电压 电阻
第4节 变阻器
一．选择题

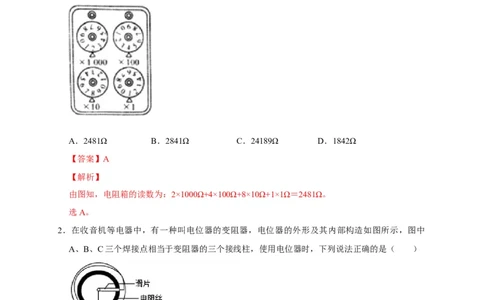

1．电阻箱是一种箱式电阻器。如图所示，该电阻箱的读数是（ ）
A．2481Ω B．2841Ω C．24189Ω D．1842Ω
【答案】A
【解析】
由图知，电阻箱的读数为：2×1000Ω+4×100Ω+8×10Ω+1×1Ω＝2481Ω。
选A。
2．在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中
A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（ ）
A．只把B和C接入电路，无法改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
D．将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小
【答案】C
【解析】

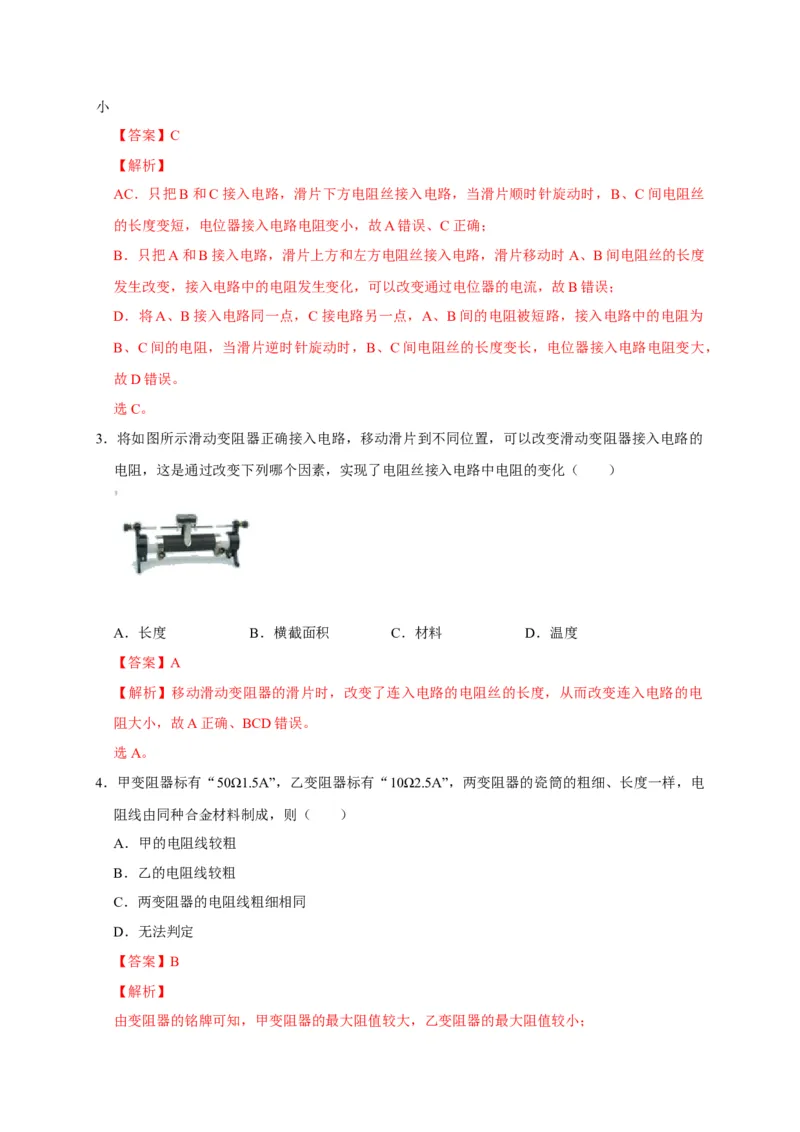

AC．只把B和C接入电路，滑片下方电阻丝接入电路，当滑片顺时针旋动时，B、C间电阻丝
的长度变短，电位器接入电路电阻变小，故A错误、C正确；
B．只把A和B接入电路，滑片上方和左方电阻丝接入电路，滑片移动时A、B间电阻丝的长度
发生改变，接入电路中的电阻发生变化，可以改变通过电位器的电流，故B错误；
D．将A、B接入电路同一点，C接电路另一点，A、B间的电阻被短路，接入电路中的电阻为
B、C间的电阻，当滑片逆时针旋动时，B、C间电阻丝的长度变长，电位器接入电路电阻变大，
故D错误。
选C。

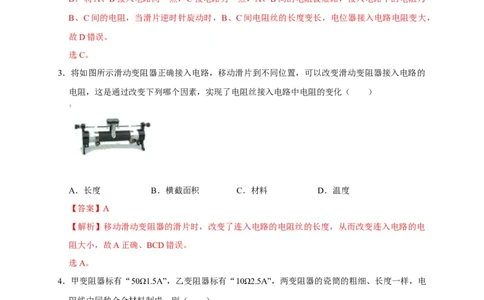

3．将如图所示滑动变阻器正确接入电路，移动滑片到不同位置，可以改变滑动变阻器接入电路的
电阻，这是通过改变下列哪个因素，实现了电阻丝接入电路中电阻的变化（ ）
A．长度 B．横截面积 C．材料 D．温度
【答案】A
【解析】移动滑动变阻器的滑片时，改变了连入电路的电阻丝的长度，从而改变连入电路的电
阻大小，故A正确、BCD错误。
选A。
4．甲变阻器标有“50Ω1.5A”，乙变阻器标有“10Ω2.5A”，两变阻器的瓷筒的粗细、长度一样，电
阻线由同种合金材料制成，则（ ）
A．甲的电阻线较粗
B．乙的电阻线较粗
C．两变阻器的电阻线粗细相同
D．无法判定
【答案】B
【解析】
由变阻器的铭牌可知，甲变阻器的最大阻值较大，乙变阻器的最大阻值较小；由题知，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成；
若甲的电阻线较粗（横截面积大），则甲线圈的匝数较少，导致甲电阻线的长度较短，由影响
电阻大小的因素可知，甲变阻器的最大阻值较小，不符合题意；
若乙的电阻线较粗（横截面积大），则乙线圈的匝数较少，导致乙电阻线的长度较短，由影响
电阻大小的因素可知，乙变阻器的最大阻值较小，符合题意；
选B。

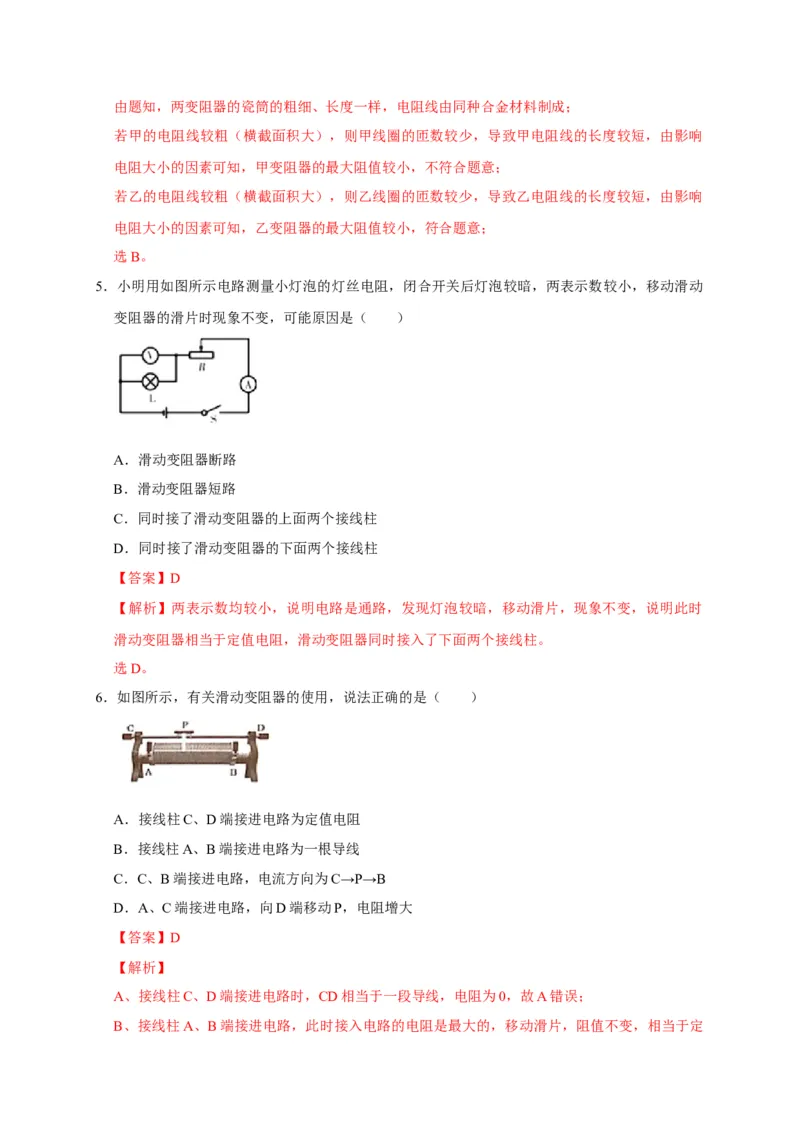

5．小明用如图所示电路测量小灯泡的灯丝电阻，闭合开关后灯泡较暗，两表示数较小，移动滑动
变阻器的滑片时现象不变，可能原因是（ ）
A．滑动变阻器断路
B．滑动变阻器短路
C．同时接了滑动变阻器的上面两个接线柱
D．同时接了滑动变阻器的下面两个接线柱
【答案】D
【解析】两表示数均较小，说明电路是通路，发现灯泡较暗，移动滑片，现象不变，说明此时
滑动变阻器相当于定值电阻，滑动变阻器同时接入了下面两个接线柱。
选D。
6．如图所示，有关滑动变阻器的使用，说法正确的是（ ）
A．接线柱C、D端接进电路为定值电阻
B．接线柱A、B端接进电路为一根导线
C．C、B端接进电路，电流方向为C→P→B
D．A、C端接进电路，向D端移动P，电阻增大
【答案】D
【解析】
A、接线柱C、D端接进电路时，CD相当于一段导线，电阻为0，故A错误；
B、接线柱A、B端接进电路，此时接入电路的电阻是最大的，移动滑片，阻值不变，相当于定值电阻，故B错误；
C、C、B端接进电路，电流方向应该根据电源的正负极来判定，不是根据滑动变阻器的接法判
定的，故C错误；
D、A、C端接进电路，向D端移动P，滑动变阻器接入电路中的电阻丝长度变长，电阻增大，
故D正确。
选D。

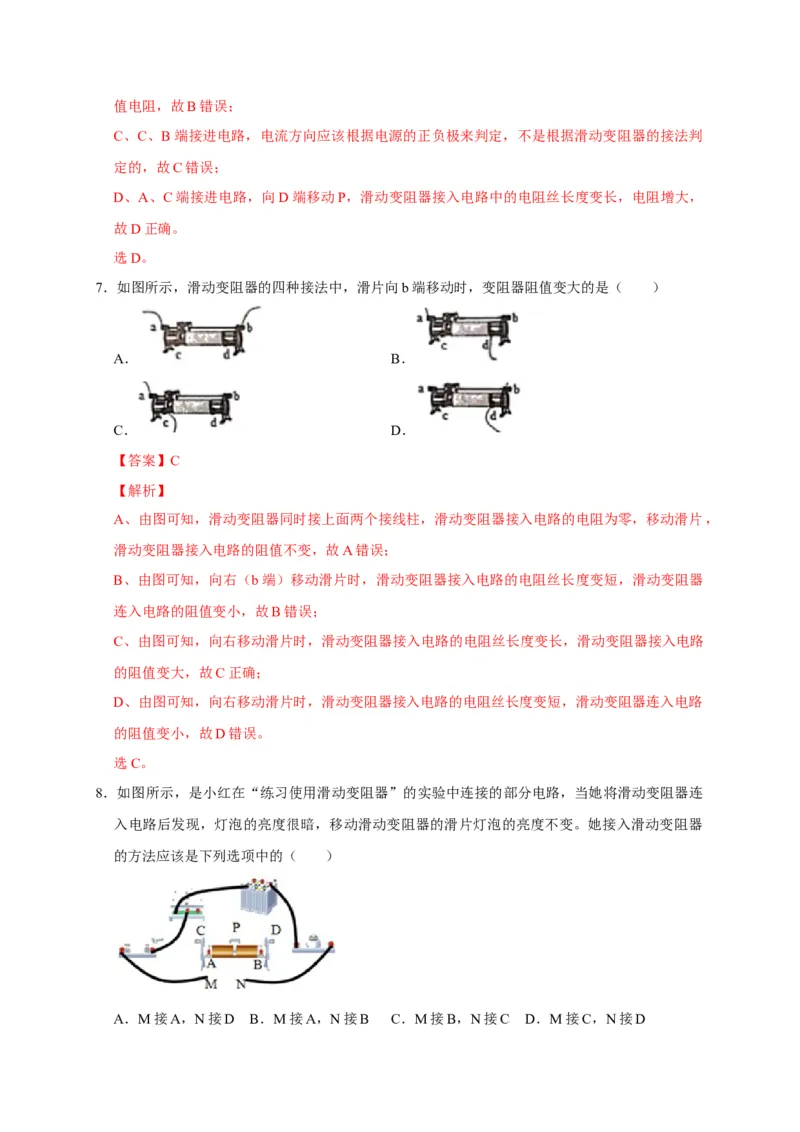

7．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（ ）
A． B．
C． D．
【答案】C
【解析】

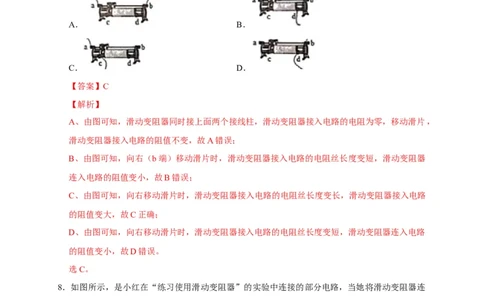

A、由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，
滑动变阻器接入电路的阻值不变，故A错误；
B、由图可知，向右（b端）移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器
连入电路的阻值变小，故B错误；
C、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路
的阻值变大，故C正确；
D、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路
的阻值变小，故D错误。
选C。
8．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连
入电路后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。她接入滑动变阻器
的方法应该是下列选项中的（ ）
A．M接A，N接D B．M接A，N接B C．M接B，N接C D．M接C，N接D【答案】B
【解析】她将滑动变阻器连入电路后发现，灯泡的亮度很暗，说明滑动变阻器接入电路中的电
阻很大；
移动滑动变阻器的滑片灯泡的亮度不变，这说明滑动变阻器的阻值没有发生变化，故应该是滑
动变阻器下方的两个接线柱接入了电路，故B正确。
选B。

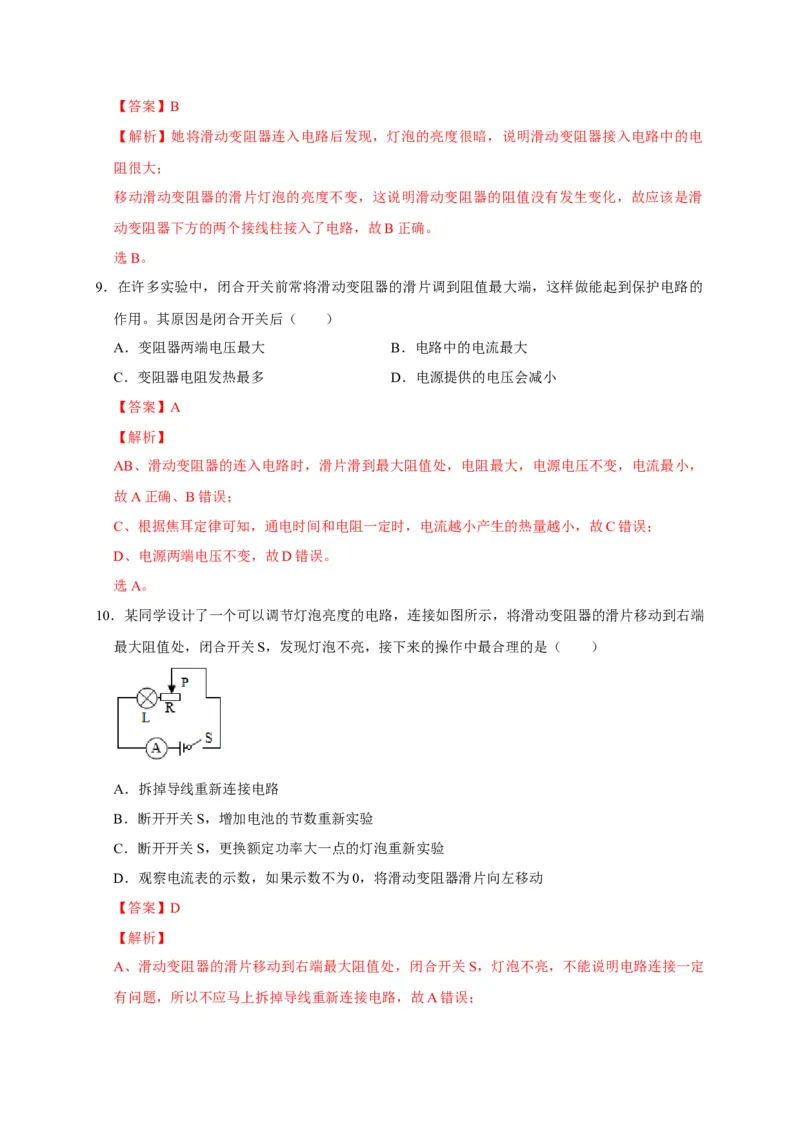

9．在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的
作用。其原因是闭合开关后（ ）
A．变阻器两端电压最大 B．电路中的电流最大
C．变阻器电阻发热最多 D．电源提供的电压会减小
【答案】A
【解析】
AB、滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，
故A正确、B错误；
C、根据焦耳定律可知，通电时间和电阻一定时，电流越小产生的热量越小，故C错误；
D、电源两端电压不变，故D错误。
选A。
10．某同学设计了一个可以调节灯泡亮度的电路，连接如图所示，将滑动变阻器的滑片移动到右端
最大阻值处，闭合开关S，发现灯泡不亮，接下来的操作中最合理的是（ ）
A．拆掉导线重新连接电路
B．断开开关S，增加电池的节数重新实验
C．断开开关S，更换额定功率大一点的灯泡重新实验
D．观察电流表的示数，如果示数不为0，将滑动变阻器滑片向左移动
【答案】D
【解析】
A、滑动变阻器的滑片移动到右端最大阻值处，闭合开关S，灯泡不亮，不能说明电路连接一定
有问题，所以不应马上拆掉导线重新连接电路，故A错误；B、如果是电路发生断路故障时，增加电池数量，灯泡同样不发光，故B错误；
C、闭合开关S，灯泡不亮，不一定是灯泡的问题，因此，更换额定功率大一点的灯泡重新实验
是不可取的，故C错误。
D、图中灯泡和滑动变阻器串联，闭合开关，灯泡不亮时，先观察电流表是否有示数，如果无示
数，说明电路出现断路现象，然后检测出断路的位置，并进行处理；如果电流表的示数不为0，
说明电路是通路，可能是灯泡的实际功率太小造成的，可将滑动变阻器滑片向左移动再观察灯
泡是否发光，故D正确。
选D。
二．填空题

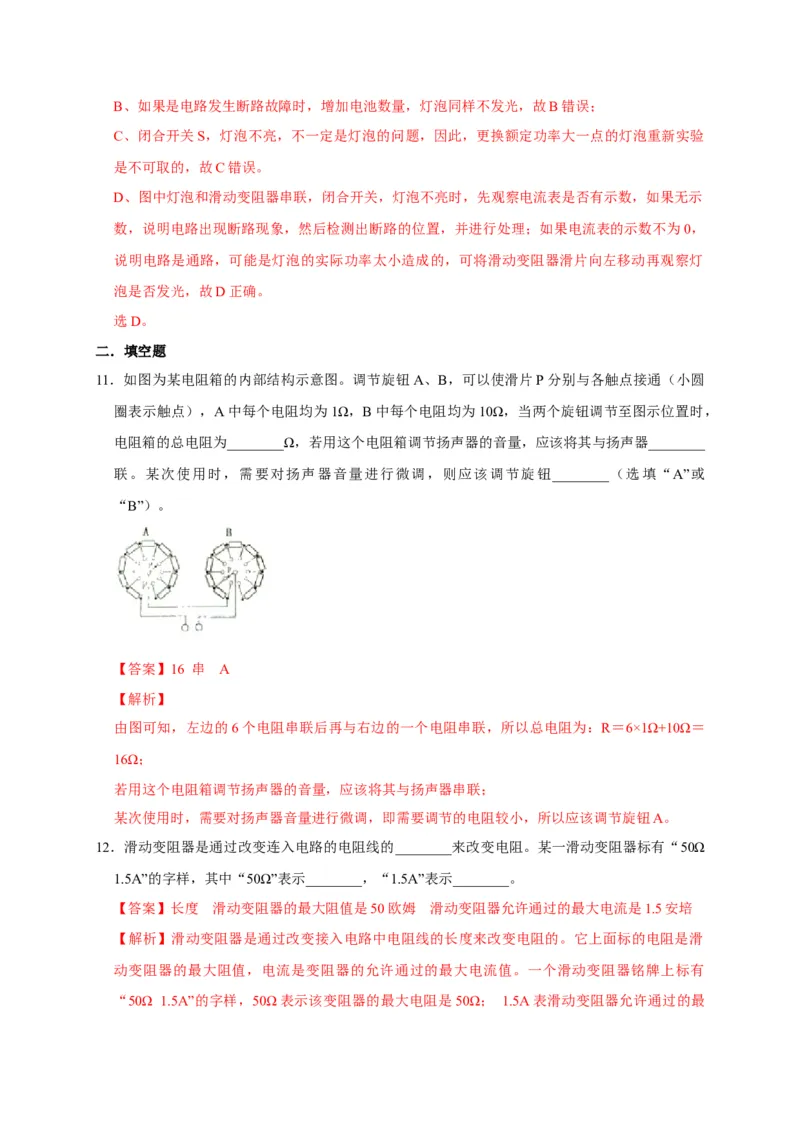

11．如图为某电阻箱的内部结构示意图。调节旋钮A、B，可以使滑片P分别与各触点接通（小圆
圈表示触点），A中每个电阻均为1Ω，B中每个电阻均为10Ω，当两个旋钮调节至图示位置时，
电阻箱的总电阻为________Ω，若用这个电阻箱调节扬声器的音量，应该将其与扬声器________
联。某次使用时，需要对扬声器音量进行微调，则应该调节旋钮________（选填“A”或
“B”）。
【答案】16 串 A
【解析】
由图可知，左边的6个电阻串联后再与右边的一个电阻串联，所以总电阻为：R＝6×1Ω+10Ω＝
16Ω；
若用这个电阻箱调节扬声器的音量，应该将其与扬声器串联；
某次使用时，需要对扬声器音量进行微调，即需要调节的电阻较小，所以应该调节旋钮A。
12．滑动变阻器是通过改变连入电路的电阻线的________来改变电阻。某一滑动变阻器标有“50Ω
1.5A”的字样，其中“50Ω”表示________，“1.5A”表示________。
【答案】长度 滑动变阻器的最大阻值是50欧姆 滑动变阻器允许通过的最大电流是1.5安培
【解析】滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的。它上面标的电阻是滑
动变阻器的最大阻值，电流是变阻器的允许通过的最大电流值。一个滑动变阻器铭牌上标有
“50Ω 1.5A”的字样，50Ω表示该变阻器的最大电阻是50Ω； 1.5A表滑动变阻器允许通过的最大电流值是1.5A。

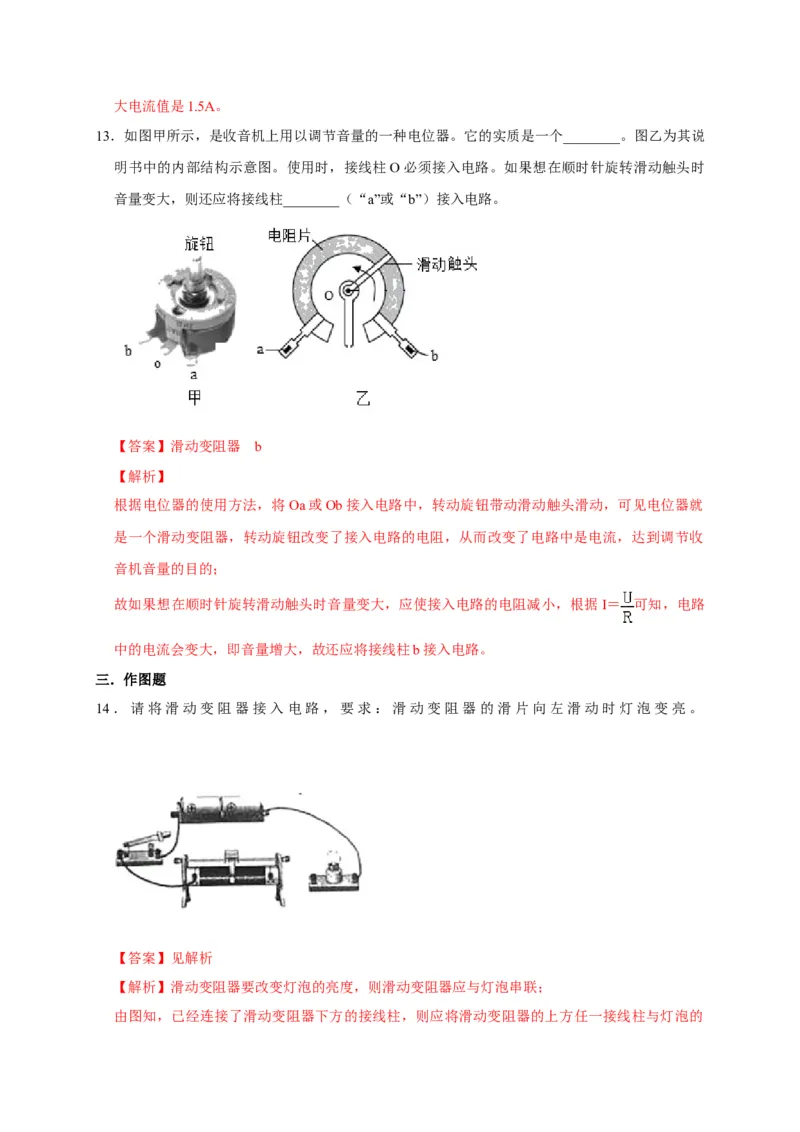

13．如图甲所示，是收音机上用以调节音量的一种电位器。它的实质是一个________。图乙为其说
明书中的内部结构示意图。使用时，接线柱O必须接入电路。如果想在顺时针旋转滑动触头时
音量变大，则还应将接线柱________（“a”或“b”）接入电路。
【答案】滑动变阻器 b
【解析】
根据电位器的使用方法，将Oa或Ob接入电路中，转动旋钮带动滑动触头滑动，可见电位器就
是一个滑动变阻器，转动旋钮改变了接入电路的电阻，从而改变了电路中是电流，达到调节收
音机音量的目的；
故如果想在顺时针旋转滑动触头时音量变大，应使接入电路的电阻减小，根据I＝ 可知，电路
中的电流会变大，即音量增大，故还应将接线柱b接入电路。
三．作图题
14．请将滑动变阻器接入电路，要求：滑动变阻器的滑片向左滑动时灯泡变亮。
【答案】见解析
【解析】滑动变阻器要改变灯泡的亮度，则滑动变阻器应与灯泡串联；
由图知，已经连接了滑动变阻器下方的接线柱，则应将滑动变阻器的上方任一接线柱与灯泡的左接线柱相连，如下图所示：

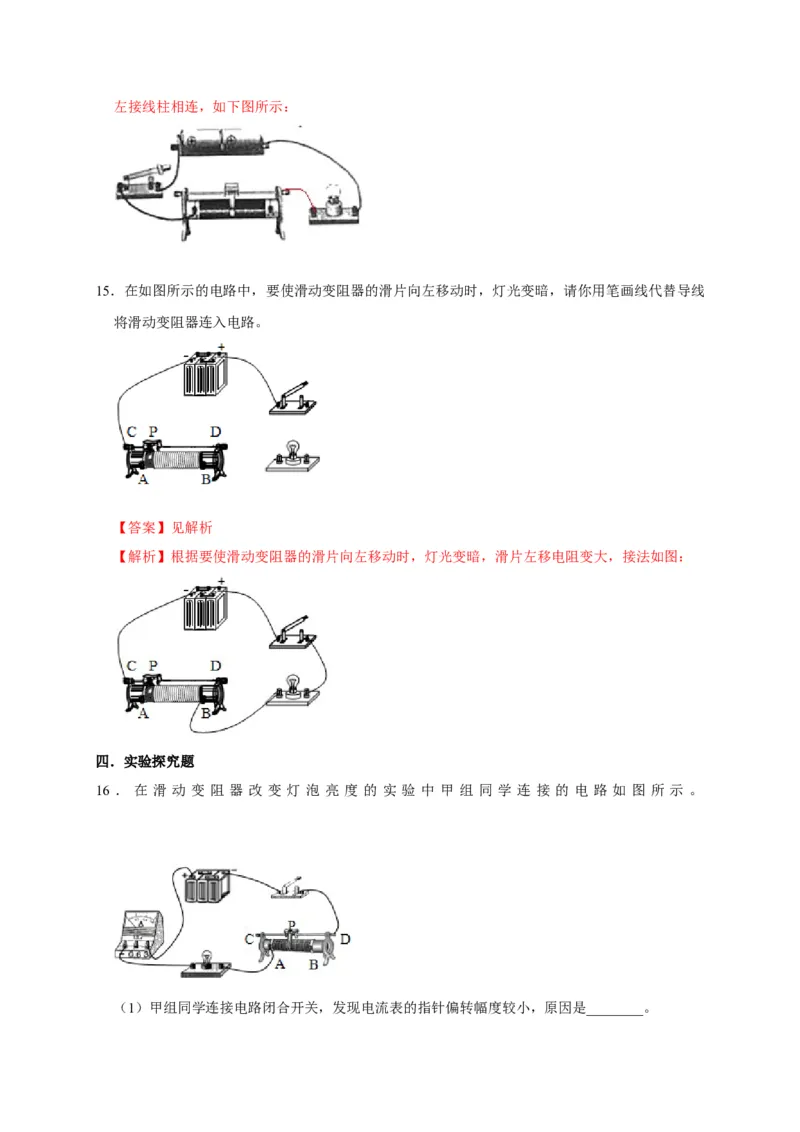

15．在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线
将滑动变阻器连入电路。
【答案】见解析
【解析】根据要使滑动变阻器的滑片向左移动时，灯光变暗，滑片左移电阻变大，接法如图：
四．实验探究题
16 ． 在 滑 动 变 阻 器 改 变 灯 泡 亮 度 的 实 验 中 甲 组 同 学 连 接 的 电 路 如 图 所 示 。

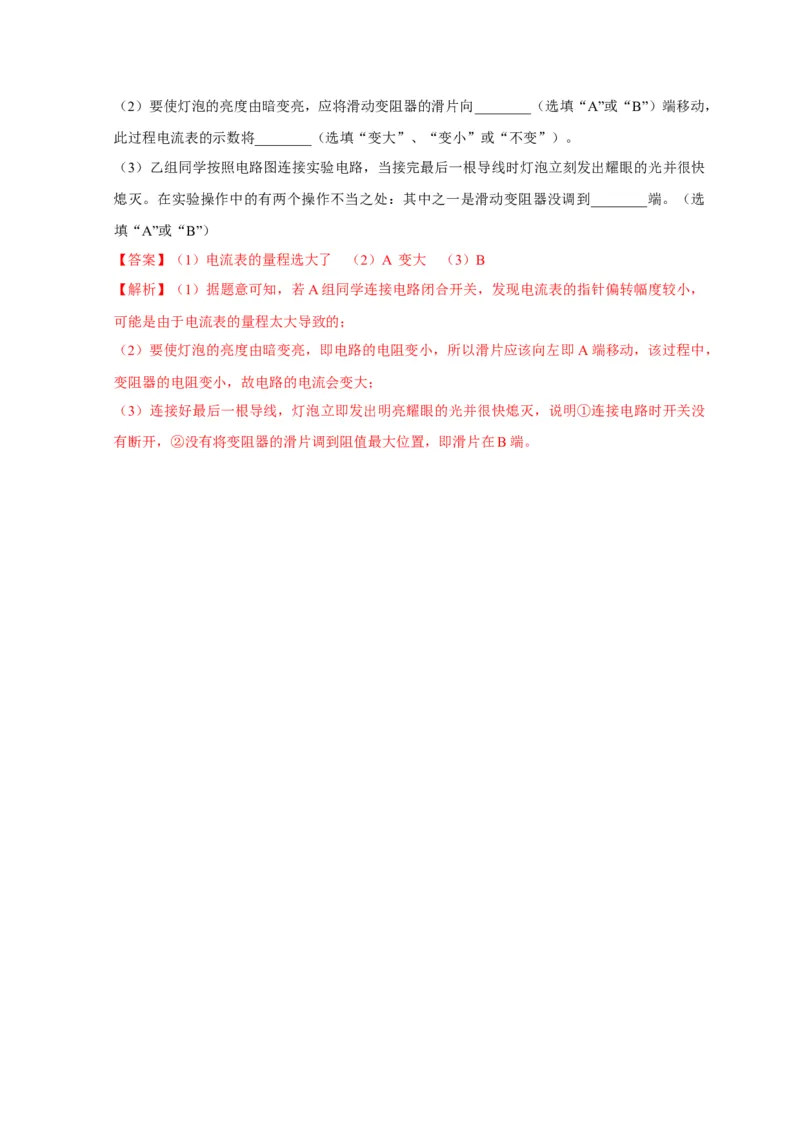

（1）甲组同学连接电路闭合开关，发现电流表的指针偏转幅度较小，原因是________。（2）要使灯泡的亮度由暗变亮，应将滑动变阻器的滑片向________（选填“A”或“B”）端移动，
此过程电流表的示数将________（选填“变大”、“变小”或“不变”）。
（3）乙组同学按照电路图连接实验电路，当接完最后一根导线时灯泡立刻发出耀眼的光并很快
熄灭。在实验操作中的有两个操作不当之处：其中之一是滑动变阻器没调到________端。（选
填“A”或“B”）
【答案】（1）电流表的量程选大了 （2）A 变大 （3）B
【解析】（1）据题意可知，若A组同学连接电路闭合开关，发现电流表的指针偏转幅度较小，
可能是由于电流表的量程太大导致的；
（2）要使灯泡的亮度由暗变亮，即电路的电阻变小，所以滑片应该向左即A端移动，该过程中，
变阻器的电阻变小，故电路的电流会变大；
（3）连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，说明①连接电路时开关没
有断开，②没有将变阻器的滑片调到阻值最大位置，即滑片在B端。
