（测试时间：30分钟，满分:60分）
一．选择题（每题3分，共30分）

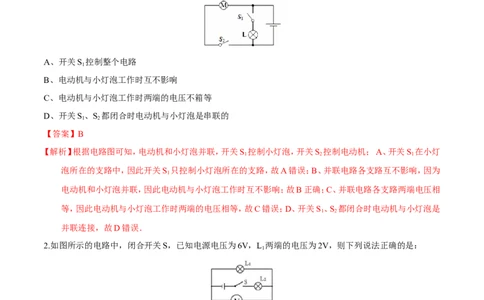

1.如图是简化了的玩具警车的电路图，以下说法中
正确的是（ ）
A、开关S 控制整个电路
1
B、电动机与小灯泡工作时互不影响
C、电动机与小灯泡工作时两端的电压不箱等
D、开关S、S 都闭合时电动机与小灯泡是串联的]
1 2
【答案】B
【解析】根据电路图可知，电动机和小灯泡并联，开关S 控制小灯泡，开关S 控制电动机； A、开关S 在小灯
1 2 1
泡所在的支路中，因此开关S 只控制小灯泡所在的支路，故A错误；B、并联电路各支路互不影响，因为
1
电动机和小灯泡并联，因此电动机与小灯泡工作时互不影响；故B正确；C、并联电路各支路两端电压相
等，因此电动机与小灯泡工作时两端的电压相等，故C错误；D、开关S、S 都闭合时电动机与小灯泡是
1 2
并联连接，故D错误．
2.如图所示的电路中，闭合开关S，已知电源电压为6V，L 两端的电压为2V，则下列说法正确的是：
1
A．电压表的示数为2V B．电压表的示数为4V
C．电压表的示数为6V D．电压表的示数为10V
【答案】A
【解析】电路中两个灯泡串联，电压表测灯L 两端的电压。L 两端的电压为2V，电压表的示数就是2V。由于
1 1
电源电压为6V，L 两端的电压为4V。正确的选择是A 。
2
3.在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确的测量了灯泡Ｌ 两端的
1电压，为了测量灯泡Ｌ 两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持接电
2
压表B点的接线不动。对这种做法的正确性以及理由三位同学进行如下的讨论：①甲同学：这种做法不正确，
因为电压表正、负接线柱接反了 ②乙同学：这种做法不正确，因为L 两端的电压值超出电压表的量程； ③
2
丙同学：这种做法正确，A点改接到C点时，电压表与L 是并联的。他们的讨论正确的有（ ）
2
A.只有① B.只有①② C.只有② D.只有③
【答案】A
【解析】用电压表测量灯泡电压时，电压表要与灯泡并联，且“+”接线柱离电源“+”极较近，“-”接线柱离电
源“-”极较近（电流从电压表“+”接线柱流入，从“-”接线柱流出）。将电压表接A点的那一段导线改接到电
路中的C点，而保持接电压表B点的接线不动时，电压表正、负接线柱接反了，故①正确；③错误；观图可见
电源电压为3V，不会超出电压表量程，故②错误；对照各选项，A正确，选填A。

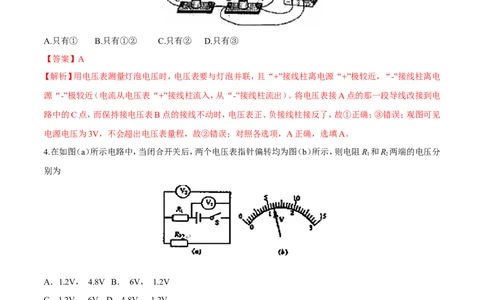

4.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R 和R 两端的电压分
1 2
别为
A．1.2V， 4.8V B． 6V， 1.2V
C．1.2V， 6V D．4.8V， 1.2V
【答案】D
【解析】由题中的图可知：V 测的是电源电压；V 测的是R 两端的电压．即V 的示数应大于V 的示数；而两
1 2 2 1 2
个电压表的指针偏转角度相同，所以V 选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；
1
V 选的量程应是0～3V，其分度值是0.1V，读数（即R 两端的电压）为1.2V；所以，电阻R 两端的电压为：
2 2 1
U=U-U=6V－1.2=4.8V．故选D．
1 2
5.如图所示的电路中，闭合开关，电压表V 的示数是7.5V，电压表V 的示数为9V，若电源电压为12V，则L
1 2 2两端电压是（ ）
A．4.5V B．5.5V C．3V D．2V
【答案】A
【解析】电路中三个灯泡串联，电压表V 测L 和L 两端的总电压，电压表V 测L 和L 两端的总电压，由串联
1 1 2 2 2 3
电路的电压特点，L 两端的电压 ，L 两端的电压 ，L 两端
1 3 2
的电压 。

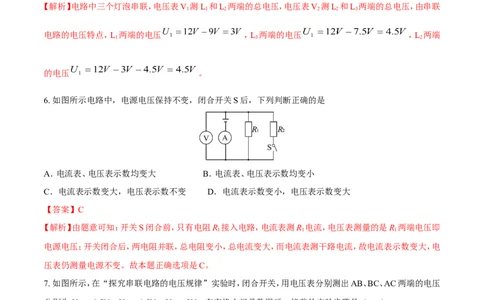

6. 如图所示电路中，电源电压保持不变，闭合开关S后，下列判断正确的是
A．电流表、电压表示数均变大 B．电流表、电压表示数均变小
C．电流表示数变大，电压表示数不变 D．电流表示数变小，电压表示数变大
【答案】C
【解析】由题意可知：开关S闭合前，只有电阻R 接入电路，电流表测R 电流，电压表测量的是R 两端电压即
1 1 1
电源电压；开关闭合后，两电阻并联，总电阻变小，总电流变大，而电流表测干路电流，故电流表示数变大，电
压表仍测量电源不变。故本题正确选项是C。
7. 如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压
分别为U ＝1.5V，U ＝1.5V，U ＝3V，在表格中记录数据后，接着的实验步骤是（ ）。
AB BC AB
A、整理数据，结束实验
B、分析数据，得出结论
C、换用不同规格的小灯泡，再测出几组电压值D、换用电压表的另一量程，再测出一组电压值
【答案】C
【解析】研究串联和并联电路的电压和电流时为了实验结论具有普遍性，采用相同灯泡和不同灯泡进行多次
实验．用电压表测出AB、BC、AC两端的电压分别为U =1.5V，U =1.5V，U =3V，说明两个小灯泡是同一
AB BC AC
个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科
学性．故选C．

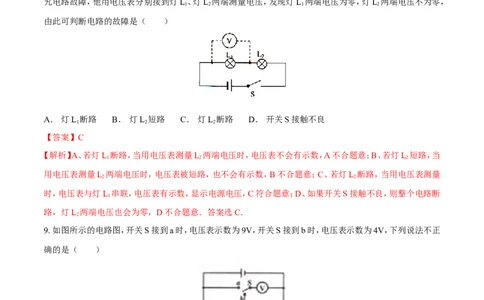

8. 如图所示，当开关S闭合后，灯泡L、L 均正常发光，但过一会儿，两灯均突然熄灭．某同学利用电压表探
1 2
究电路故障，他用电压表分别接到灯L、灯L 两端测量电压，发现灯L 两端电压为零，灯L 两端电压不为零，
1 2 1 2
由此可判断电路的故障是（ ）
A．灯L 断路 B． 灯L 短路 C． 灯L 断路 D．开关S接触不良
1 2 2
【答案】C
【解析】A、若灯L 断路，当用电压表测量L 两端电压时，电压表不会有示数，A不合题意；B、若灯L 短路，当
1 2 2
用电压表测量L 两端电压时，电压表被短路，也不会有示数，B不合题意；C、若灯L 断路，当用电压表测量
2 2
时，电压表与灯L 串联，电压表有示数，显示电源电压，C符合题意；D、如果开关S接触不良，则整个电路断
1
路，灯L 两端电压也会为零，D不合题意．答案选C．
2
9. 如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正
确的是（ ）
A．电源电压为9V
B．灯L 两端的电压为4V
1
C．灯L 两端的电压为4V
2
D．灯L 和灯L 的总电压为9V
1 2
【答案】B【解析】当开关S接到a时，两灯泡串联，电压表测两灯的总电压，也就是电源的电压，即电源的电压U=9V，
选项AD正确。当开关接到b时，两灯泡仍然串联，电压表测L 两端的电压，即灯L 两端的电压U=4V，选项
2 2 2
C正确。由串联电路的电压特点，灯L 两端的电压 ，选项B错误。正确的选择
1
是B。
10. 如图所示的电路中，将开关S闭合，灯 和灯 均发光，则下列说法中正确的是（ ）
A．灯 和灯 并联
B．通过灯 和灯 的电流一定相等
C．电流表A 的示数一定大于电流表A 的示数
1 2
D．灯 和灯 两端的电压一定不相等
【答案】A
【解析】分析电路可知：开关闭合后，两灯并联，电流表A 测通过L 的电流，电流表A 测干路中电流，电压表
1 2 2
测电源电压。因为并联电路中各支路两端电压相等且等于电源电压，所以灯 和灯 两端的电压一定相等，
故D选项错误；因为并联电路中干路中电流等于各支路中电流之和，所以电流表A2的示数一定大于A1的
示数，故C选项错误；如果两个灯L 和L 是完全一样的，则通过它们的电流一定相等，如果两灯不一样，则通
1 2
过两灯的电流不相等，所以B选项错误。故选A。
二．填空题（每空2分，共20分）
11.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R 和R 两端得到电压分别为
1 2
V和 V．【答案】 4.8 1.2
【解析】观察电路图可见电阻R 和R 串联，电压表V 测量的是电源电压，电压表V 测量的是R 电压，所以电
1 2 1 2 2
压表V 的示数比电压表V 的示数大；故电压表V 选的是0﹣15V的量程，分度值为0.5V，观察图乙指针位
1 2 1
置，电压表V 示数为6V；电压表V 选的是0﹣3V的量程，分度值为0.1V，观察图乙指针位置，电压表V 示
1 2 2
数为1.2V；由串联电路电压关系得U=U﹣U=6V﹣1.2V=4.8V．
1 2
12.如图所示，电源电压为6V且保持不变。当开关闭合时，电压表的示数为 2V，则L 两端的电压是
１
。
【答案】4V
【解析】如图电路分析时先把电压表去掉，可以很明显看出为串联电路，由串联电路电压特点可知串联电路总
电压等于各用电器电压之和，此时电压表添入电路，电压表与电灯L 并联，测量L 的电压为2V，所以L 两
2 2 １
端的电压是6V―2V=4V。
13.在下图中，灯泡L 和灯泡L 是______联连接的。当电键K断开时，电压表的示数将________；电流表的示
1 2
数将__________(选填“增大”、“不变”或“减小”)。
【答案】并 不变 减小
【解析】本题的难度首先在电路的识别，我们可以将电流表看作导线，将电压表拿去，就容易看出这个电路是
“并”联电路。电流表是串联在小灯L 的支路中的，所以电键闭合时，电流表的示数从有读数变到0，应该选
1
填“减小”。电压表是测量电源电压，而且不受电键控制，所以示数“不变”。
14．如图所示的电路，电源电压是3 V，闭合开关S后，两灯均发光，电压表的示数是1.4 V，此时灯L 两端的
1
电压是________ V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是________。【答案】1.6；灯L 开路．
2
【解析】由题意及图知，灯L、L 串联，电源电压U=3V，电压表测量的是L 两端电压U=1.4V，则灯L 两端的
1 2 2 2 1
电压：U=U－U=3V－1.4V=1.6V；当两灯同时熄灭时，说明电路出现断路故障，而电压表示数变大，说明电
1 2
压表与电源两极相连，电路故障为灯L 开路。
2
15．如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R 和R 两端得到电压分别为
1 2
V和 V．
【答案】4.8 1.2
【解析】观察电路图可见电阻R 和R 串联，电压表V 测量的是电源电压，电压表V 测量的是R 电压，所以电
1 2 1 2 2
压表V 的示数比电压表V 的示数大；故电压表V 选的是0﹣15V的量程，分度值为0.5V，观察图乙指针位
1 2 1
置，电压表V 示数为6V；电压表V 选的是0﹣3V的量程，分度值为0.1V，观察图乙指针位置，电压表V 示
1 2 2
数为1.2V；由串联电路电压关系得U=U﹣U=6V﹣1.2V=4.8V．
1 2
三．实验探究题（每空2分，共10分）
16. 在探究“串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图甲中的器材组成电
路，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压，请你帮助他完成下述工
作（电源电压不超过3V）．
（1）在方框内画出电路图；
（2）用笔画线表示导线，将实物图连成实验电路；
（3）正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图乙a、b所示，则电源两端的电
压为 V，被直接测量的灯泡两端的电压为 V．
（4）根据串联电路中用电器两端的电压与电源两端电压的关系得：另一个灯泡两端的电压为 V．【答案】（1）如下图：
（2）如下图：
（3）2.8；1.6；（4）1.2
【解析】 （1）要探究“串联电路中用电器两端的电压与电源两端电压的关系”就需要：两灯泡串联，开关控
制整个电路，一个电压表测量电源电压，另一个电压表测量其中一个灯泡两端电压，画电路图时要注意横平
竖直，交叉相连接的地方要标上点。（2）因为电源由两节干电池串联组成，所以电源电压为3V，所以电压表量
程都选择0～3V的量程，从电源正极依次串联开关、两个灯泡回到电源负极，一个电压表与电源并联，另一
个电压表与其中一个灯泡并联，连接时要注意让电流“+进-出”：（3）根据图乙中a图可知，电压表量程为0～3V，分度值为0.1V，示数为2.8V；根据图乙中b图可知，电压表量程为0～3V，分度值为0.1V，示数为
1.6V；因为电源电压大于灯泡两端电压，所以电源电压为2.8V；灯泡两端电压为1.6V；（4）因为并联电路两端
电压等于各部分电压之和，所以另一个灯泡两端电压为2.8V-1.6V=1.2V．
