学习目标：
1．知道用伏安法测定小灯泡功率的原理；
2．知道如何测定小灯泡的额定电功率和实际电功率；
3．会自己设计实验电路、选用实验器材、设计实验记录表格、有序地进行实验、读取数据、计算小灯泡的功率。
学案导学
知识点一：测量小灯泡的电功率
我们知道，电功率是表示电流做功快慢的物理量，每个用电器都有自己的电功率，如何测出小灯泡发光
时的电功率呢？
实验原理：P=UI
实验器材：电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5 V）
实验电路图：
实验要求：
（1）移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、高于额定电压（约 1.2U
额） 。
（2）记录电压值，电流值，同时观察比较灯的亮度有何区别。
实验步骤：
（1）按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。
（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5 V、2 V和3 V，依次记下电压表示数U和
对应的电流表示数I，分别将U、I记录在表格中；
（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。
次数 电压U/V 电流I/A 发光情况 电功率P/W
1
23
实验结论：小灯泡的亮度是由它消耗的实际功率决定的。
【典型例题】小宇同学思考能不能只用一只电表测出小灯泡的电功率，他设计了下列四个电路图。图中的电源
电压U保持不变，小灯泡的额定电压为U，且U＞U，定值电阻的阻值为R．在不改变电路连接的情况下，能
0 0
测出小灯泡额定功率的是：

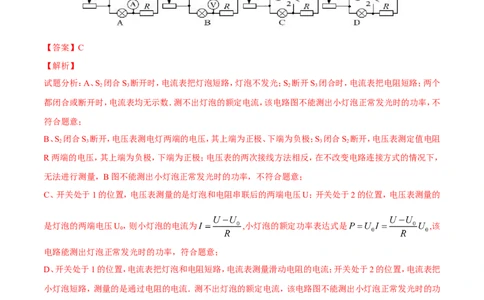

【答案】C
【解析】
试题分析：A、S 闭合S 断开时，电流表把灯泡短路，灯泡不发光；S 断开S 闭合时，电流表把电阻短路；两个
2 3 2 3
都闭合或断开时，电流表均无示数．测不出灯泡的额定电流，该电路图不能测出小灯泡正常发光时的功率，不
符合题意；
B、S 闭合S 断开，电压表测电灯两端的电压，其上端为正极、下端为负极；S 闭合S 断开，电压表测定值电阻
2 3 3 2
R两端的电压，其上端为负极，下端为正极；电压表的两次接线方法相反，在不改变电路连接方式的情况下，
无法进行测量，B图不能测出小灯泡正常发光时的功率，不符合题意；
C、开关处于1的位置，电压表测量的是灯泡和电阻串联后的两端电压U；开关处于2的位置，电压表测量的
是灯泡的两端电压U，则小灯泡的电流为 ,小灯泡的额定功率表达式是 ,该
0
电路能测出灯泡正常发光时的功率，符合题意；
D、开关处于1的位置，电流表把灯泡和电阻短路，电流表测量滑动电阻的电流；开关处于2的位置，电流表把
小灯泡短路，测量的是通过电阻的电流．测不出灯泡的额定电流，该电路图不能测出小灯泡正常发光时的功
率，不符合题意；
所以选C．

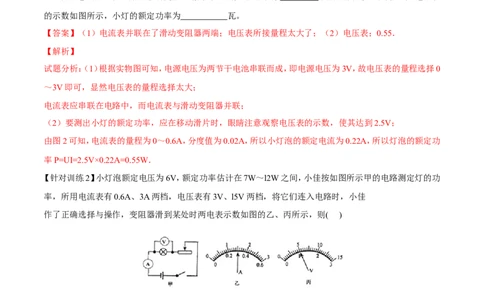

【针对训练1】图中是小明和小兰在“测定小灯泡的电功率”实验中连接的电路，所用小灯泡标有“2.5V”字
样。（1）请指出电路连接中的两个不当之处： , 。
（2）改正电路后，闭合开关，移动变阻器滑片时，眼睛应注意观察 示数；当小灯正常发光时，电流表
的示数如图所示，小灯的额定功率为 瓦。
【答案】（1）电流表并联在了滑动变阻器两端；电压表所接量程太大了；（2）电压表；0.55．
【解析】
试题分析：（1）根据实物图可知，电源电压为两节干电池串联而成，即电源电压为3V，故电压表的量程选择0
～3V即可，显然电压表的量程选择太大；
电流表应串联在电路中，而电流表与滑动变阻器并联；
（2）要测出小灯的额定功率，应在移动滑片时，眼睛注意观察电压表的示数，使其达到2.5V；
由图2可知，电流表的量程为0～0.6A，分度值为0.02A，所以小灯泡的额定电流为0.22A，所以灯泡的额定功
率P=UI=2.5V×0.22A=0.55W．
【针对训练2】小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功
率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时，小佳
作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则( )
A．小灯泡额定功率为7.5W
B．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率7.5W
D．在5V时小灯泡功率为1.5W
【答案】B
【解析】根据题意可知，电流表选择3A量程，电压表选择15V量程，即此时灯泡电压为5V，电流为1.5A，在5V 时 小 灯 泡 的 功 率 为 P=UI=5×1.5=7.5W ， 电 阻 ， 小 灯 泡 额 定 功 率
，在1V电压下小灯泡功率 ，所以选B.
