（测试时间：30分钟，满分:60分）
1．小宇同学思考能不能只用一只电表测出小灯泡的电功率，他设计了下列四个电路图。图中的电源电压U保
持不变，小灯泡的额定电压为U，且U＞U，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯
0 0
泡额定功率的是：（ ）

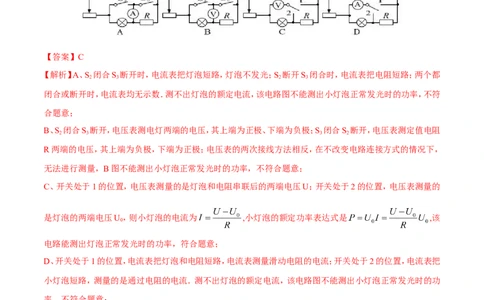

【答案】C
【解析】A、S 闭合S 断开时，电流表把灯泡短路，灯泡不发光；S 断开S 闭合时，电流表把电阻短路；两个都
2 3 2 3
闭合或断开时，电流表均无示数．测不出灯泡的额定电流，该电路图不能测出小灯泡正常发光时的功率，不符
合题意；
B、S 闭合S 断开，电压表测电灯两端的电压，其上端为正极、下端为负极；S 闭合S 断开，电压表测定值电阻
2 3 3 2
R两端的电压，其上端为负极，下端为正极；电压表的两次接线方法相反，在不改变电路连接方式的情况下，
无法进行测量，B图不能测出小灯泡正常发光时的功率，不符合题意；
C、开关处于1的位置，电压表测量的是灯泡和电阻串联后的两端电压U；开关处于2的位置，电压表测量的
是灯泡的两端电压U，则小灯泡的电流为 ,小灯泡的额定功率表达式是 ,该
0
电路能测出灯泡正常发光时的功率，符合题意；
D、开关处于1的位置，电流表把灯泡和电阻短路，电流表测量滑动电阻的电流；开关处于2的位置，电流表把
小灯泡短路，测量的是通过电阻的电流．测不出灯泡的额定电流，该电路图不能测出小灯泡正常发光时的功
率，不符合题意；
所以选C．
2．某同学利用图甲所示的电路测量小灯泡的电功率。电路中电源电压保持4.5 V不变，灯泡上标有“3V，
1W”字样。闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示。下列说法错误的是（
）A．灯泡的额定功率为1 W B．灯泡正常发光时的电阻为9Ω
C．灯泡的实际功率为0.64W D．此时灯泡和滑动变阻器的阻值之比为8:7
【答案】C

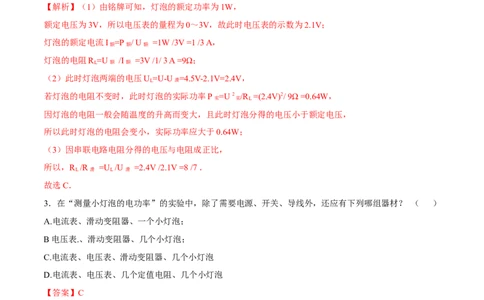

【解析】（1）由铭牌可知，灯泡的额定功率为1W，
额定电压为3V，所以电压表的量程为0～3V，故此时电压表的示数为2.1V；
灯泡的额定电流I =P / U =1W /3V =1 /3 A，
额 额 额
灯泡的电阻R =U /I =3V /1/ 3 A =9Ω；
L 额 额
（2）此时灯泡两端的电压U =U-U =4.5V-2.1V=2.4V，
L 滑
若灯泡的电阻不变时，此时灯泡的实际功率P =U 2 /R =(2.4V)2/ 9Ω =0.64W，
实 实 L
因灯泡的电阻一般会随温度的升高而变大，且此时灯泡分得的电压小于额定电压，
所以此时灯泡的电阻会变小，实际功率应大于0.64W；
（3）因串联电路电阻分得的电压与电阻成正比，
所以，R /R =U /U =2.4V /2.1V =8 /7 ．
L 滑 L 滑
故选C．
3．在“测量小灯泡的电功率”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？ （ ）
A.电流表、滑动变阻器、一个小灯泡；
B电压表.、滑动变阻器、几个小灯泡；
C.电流表、电压表、滑动变阻器、几个小灯泡
D.电流表、电压表、几个定值电阻、几个小灯泡
【答案】C
【解析】在“测量小灯泡的电功率”的实验中，除了需要电源、开关、导线外，还应有电流表、电压表、滑动变
阻器、几个小灯泡。
4．一只灯泡的额定电压为220V，为了确定该灯泡的额定功率，下述方案中最佳者为：（ ）
A、接入220V电路中使之正常发光，再与有标记的灯泡比较亮度进行判断
B、在实验室里用伏安法测出灯丝电阻，再用公式P=U 2 /R进行计算
C、接入220V电路中，测出通过灯泡的电流强度I，再用公式P=UI进行计算
D、直接与其它标有220V的灯泡从外观上比较确定【答案】C
【解析】确定该灯泡的额定功率，需要知道额定电压以及额定电压下的电流，A没有电流不行，B伏安法测出
来的电阻跟正常工作时的电阻差距较大，也不行，C可以，D观察外观得不到额定功率，选C
二．填空题（每空2分，共12分）
5. 在“测定小灯泡的电功率”实验中，电源电压6 V，小灯泡L的额定电压是2 .5Ｖ，电阻大约l0Ω左右，可
供选用的滑动变阻器R 和R 的最大阻值分别为14Ω、50Ω，实验电路如图所示。
1 2

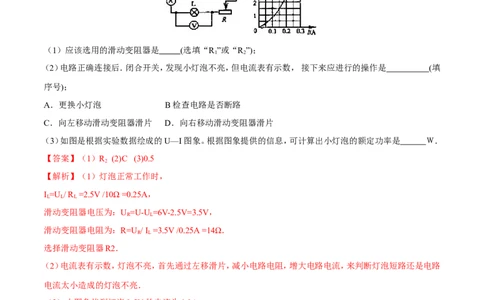

（1）应该选用的滑动变阻器是 (选填“R ”或“R ”)；
1 2
（2）电路正确连接后．闭合开关，发现小灯泡不亮，但电流表有示数， 接下来应进行的操作是 (填
序号)；
A．更换小灯泡 B检查电路是否断路
C．向左移动滑动变阻器滑片 D．向右移动滑动变阻器滑片
（3）如图是根据实验数据绘成的U—I图象。根据图象提供的信息，可计算出小灯泡的额定功率是 Ｗ．
【答案】（1）R (2)C (3)0.5
2
【解析】（1）灯泡正常工作时，
I =U / R =2.5V /10Ω =0.25A，
L L L
滑动变阻器电压为：U =U-U =6V-2.5V=3.5V，
R L
滑动变阻器电阻为：R=U / I =3.5V /0.25A =14Ω．
R L
选择滑动变阻器R2．
（2）电流表有示数，灯泡不亮，首先通过左移滑片，减小电路电阻，增大电路电流，来判断灯泡短路还是电路
电流太小造成的灯泡不亮．
（3）由图象找到灯泡2.5V的电流为0.2A．
P=UI=2.5V×0.2A=0.5W．
6. 如图所示是测定额定电压为3.8 V的小灯泡的额定功率的电路图，实验中测得的5组实验数据记录在右表
中，同时记录了小灯泡的亮度变化，请你仔细分析实验数据和实验现象，回答以下问题．
次数 1 2 3 4 5
U／V 3.0 3.5 3.8 4.0 4.5
I／A 0.28 0.30 0.31 0.32 0.34
亮度 逐渐变亮A
V
S
(1)小灯泡的额定功率是 ．
(2)小灯泡的亮度变化规律是 ．
(3)除了表格中列出的数据和现象外，你还能发现的问题是
【答案】（1）1.178；（2）电压越高，灯越亮；（3）电流越大灯越亮．
【解析】（1）额定电压3.8V对应的电流为0.31A，额定功率P=UI=3.8V×0.31A=1.178W．
（2）从表格知，当电压增加时，亮度变亮，故小灯泡亮度变化规律是电压越高，灯越亮．
（3）从表格知，当电压增加时，电流也变大，亮度变亮，故小灯泡亮度变化规律是电流越大，灯越亮．
三．实验探究题（每空2分，共28分）

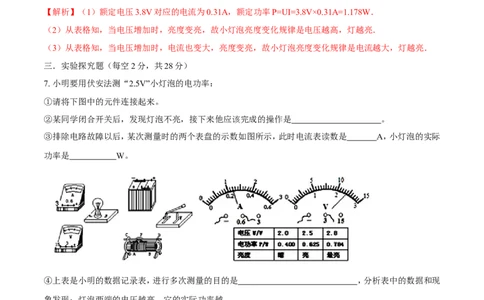

7. 小明要用伏安法测“2.5V”小灯泡的电功率：
①请将下图中的元件连接起来。
②某同学闭合开关后，发现灯泡不亮，接下来他应该完成的操作是 。
③排除电路故障以后，某次测量时的两个表盘的示数如图所示，此时电流表读数是 A，小灯泡的实际
功率是 W。
④上表是小明的数据记录表，进行多次测量的目的是 ，分析表中的数据和现
象发现：灯泡两端的电压越高，它的实际功率越 。
【答案】 （1）如图所示（2）观察电流表是否有示数，判断电路是否存在故障（3）0.24，0.576（4）测定不同电压
下的实际功率，大【解析】（1）连接电路时注意电流表电压表的正负接线柱及量程。
（2）闭合开关，发现灯不亮，我们要先观察电流表看是否是断路。
（3）电流表的示数是0.24安，电压表的示数是2.4伏，小灯泡的实际功率是P=UI=2.4V×0.24A=0.576W
（4）测不同电压下的功率，比较灯的亮度和实际功率的关系。
8. 图中是小明和小兰在“测定小灯泡的电功率”实验中连接的电路，所用小灯泡标有“2.5V”字样。
（1）请指出电路连接中的两个不当之处： , 。
（2）改正电路后，闭合开关，移动变阻器滑片时，眼睛应注意观察 示数；当小灯正常发光时，电流表
的示数如图所示，小灯的额定功率为 瓦。
【答案】（1）电流表并联在了滑动变阻器两端；电压表所接量程太大了；（2）电压表；0.55．
【解析】（1）根据实物图可知，电源电压为两节干电池串联而成，即电源电压为3V，故电压表的量程选择0～
3V即可，显然电压表的量程选择太大；
电流表应串联在电路中，而电流表与滑动变阻器并联；
（2）要测出小灯的额定功率，应在移动滑片时，眼睛注意观察电压表的示数，使其达到2.5V；
由图2可知，电流表的量程为0～0.6A，分度值为0.02A，所以小灯泡的额定电流为0.22A，所以灯泡的额定功
率P=UI=2.5V×0.22A=0.55W．
9．要测量小灯泡的电功率，提供的器材包括：小灯泡(2.5V，0.5A)，电源(电压为3v)，电流表，电压表，滑动变
阻器，开关，导线若干。
(1)请用笔画线将图a中的电路连接完整。(2)要测量小灯泡的额定功率，闭合开关后，正确的操作为：
最后利用公式求出额定功率。
(3)某次实验时电压表和电流表的示数如图b所示，则此时小灯泡的实际功率为 W。
(4)实验要求改变小灯泡两端的电压进行多次测量，这样做是为了 。
【答案】(1)电路连接如下图
(2）调节滑动变阻器的滑片，使电压表的示数等于额定电压(或2.5V)，读出此时电流表的示数 (3）O.51 (4）测
量不同电压下小灯泡的实际功率(或观察在不同电压下小灯泡的发光情况)
【解析】（1）小灯泡的额定电流为0.5A，电流表量程选0—0.6A；小灯泡额定电压为2.5V，电压表量程选0—
3V；将滑动变阻器金属杆上的接线柱接入电路，注意电流表和电压表接入电路时让电流从正接线柱流入。如
图所示。（2）调节滑动变阻器的滑片，使电压表的示数等于额定电压(或2.5V)，读出此时电流表的示数；（3）
观察图b可得U=1.5V,I=0.27A,灯泡功率为P=UI=1.5V×0.34A=0.51W. (4）测量不同电压下小灯泡的实际功率
(或观察在不同电压下小灯泡的发光情况)。
