第十六章
电压 电阻

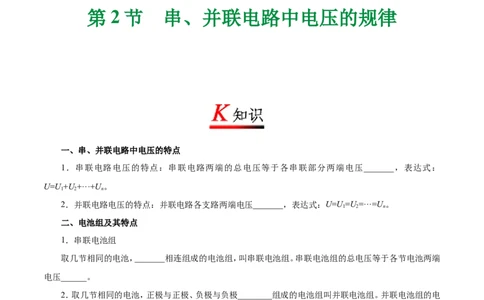

第 2 节 串、并联电路中电压的规律
一、串、并联电路中电压的特点
1．串联电路电压的特点：串联电路两端的总电压等于各串联部分两端电压_______，表达式：
U=U+U+···+U。
1 2 n
2．并联电路电压的特点：并联电路各支路两端电压_______，表达式：U=U=U=···=U。
1 2 n
二、电池组及其特点
1．串联电池组
取几节相同的电池，_______相连组成的电池组，叫串联电池组。串联电池组的总电压等于各节电池两端
电压______。
2．取几节相同的电池，正极与正极、负极与负极________组成的电池组叫并联电池组。并联电池组的电
压等于_______两端的电压。
之和 都相等
首尾依次 之和 分别连在一起 一节电池
一、串、并联电路电压的计算首先对电路进行分析，判断出电压表的测量范围，然后根据串、并联电路电压的规律进行计算，串联电路
两端的总电压等于各部分电路两端的电压之和（即U=U+U+···+U）；并联电路各支路两端的电压相等（即
1 2 n
U=U=U=···=U）。学科，网
1 2 n

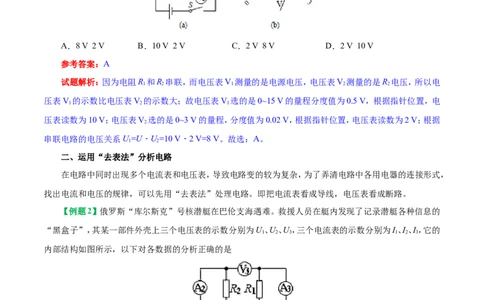

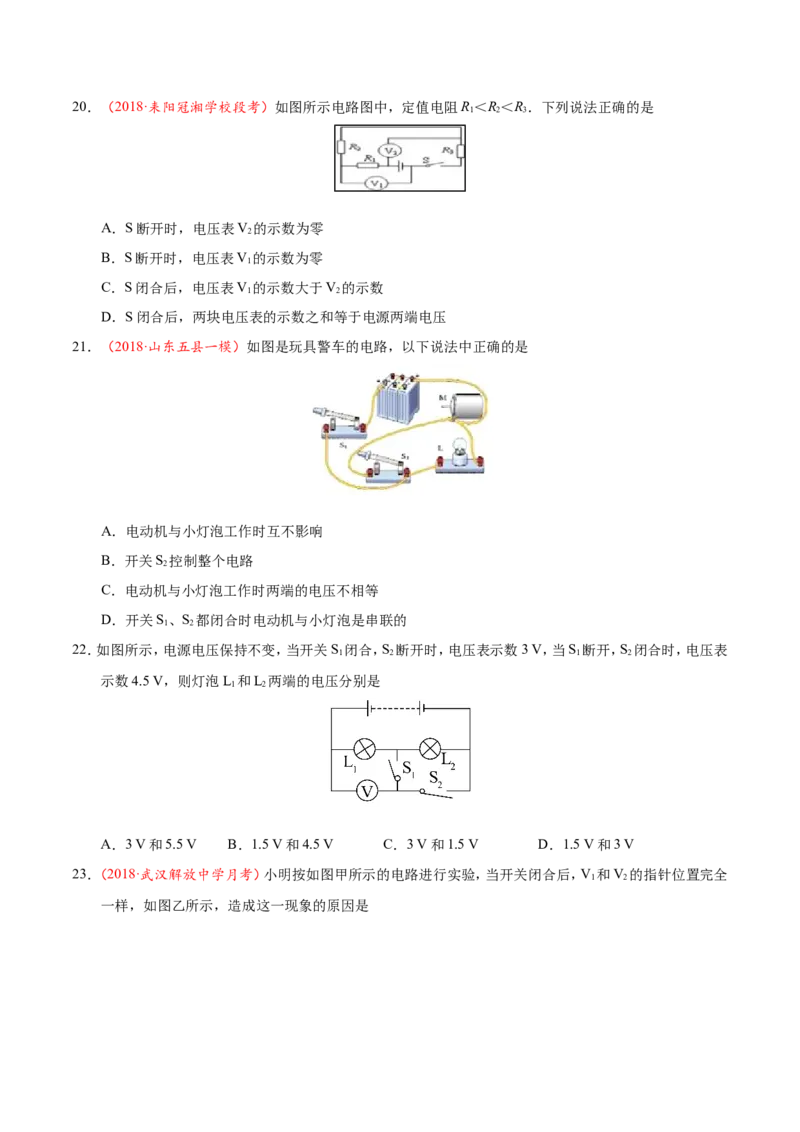

【例题1】（2018·长沙模拟）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电
阻R 和R 两端的电压分别为
1 2
A．8 V 2 V B．10 V 2 V C．2 V 8 V D．2 V 10 V
参考答案：A
试题解析：因为电阻R 和R 串联，而电压表V 测量的是电源电压，电压表V 测量的是R 电压，所以电
1 2 1 2 2
压表V 的示数比电压表V 的示数大；故电压表V 选的是0~15 V的量程分度值为0.5 V，根据指针位置，电
1 2 1
压表读数为10 V；电压表V 选的是0~3 V的量程，分度值为0.02 V，根据指针位置，电压表读数为2 V；根据
2
串联电路的电压关系U=U﹣U=10 V﹣2 V=8 V。故选：A。
1 2
二、运用“去表法”分析电路
在电路中同时出现多个电流表和电压表，导致电路变的较为复杂，为了弄清电路中各用电器的连接形式，
找出电流和电压的规律，可以先用“去表法”处理电路。即把电流表看成导线，电压表看成断路。
【例题2】俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难。救援人员在艇内发现了记录潜艇各种信息的
“黑盒子”，其某一部件外壳上三个电压表的示数分别为U、U、U，三个电流表的示数分别为I、I、I，它的
1 2 3 1 2 3
内部结构如图所示，以下对各数据的分析正确的是
A．U=U=U B．I=I=I C．U=U+U D．I=I+I
1 2 3 1 2 3 1 2 3 1 2 3
参考答案：B
试题解析：由电路图可知，电阻R、R 串联，三个电流表测量串联电路中的电流，根据串联电路各处的电
1 2
流相等，三个电流表的示数相同，即I=I=I。电压表V 测量R 两端的电压U，电压表V 测量R 两端的电压
1 2 3 1 1 1 2 2U，电压表V 测量R 和R 串联两端的总电压U，所以U+U=U。故B正确为答案。
2 3 1 1 3 1 2 3

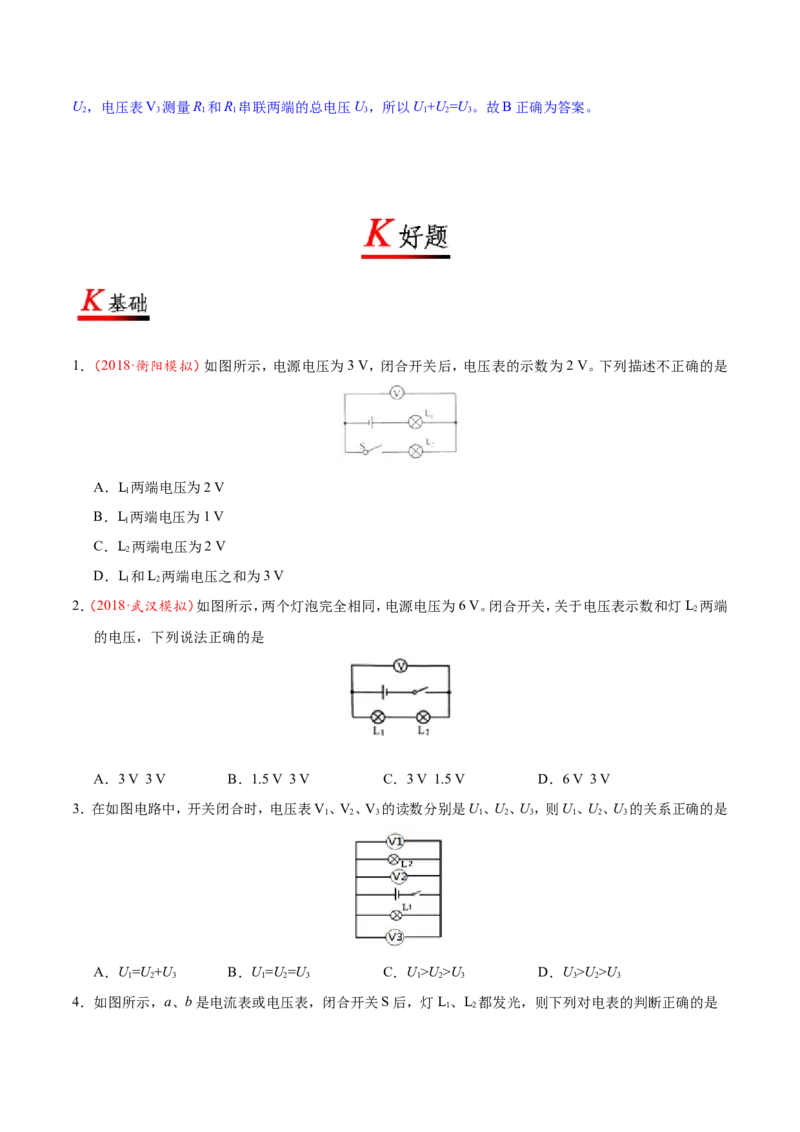

1．（2018·衡阳模拟）如图所示，电源电压为3 V，闭合开关后，电压表的示数为2 V。下列描述不正确的是
A．L两端电压为2 V
l
B．L两端电压为1 V
l
C．L 两端电压为2 V
2
D．L和L 两端电压之和为3 V
l 2
2．（2018·武汉模拟）如图所示，两个灯泡完全相同，电源电压为6 V。闭合开关，关于电压表示数和灯L 两端
2
的电压，下列说法正确的是
A．3 V 3 V B．1.5 V 3 V C．3 V 1.5 V D．6 V 3 V
3．在如图电路中，开关闭合时，电压表V、V、V 的读数分别是U、U、U，则U、U、U 的关系正确的是
1 2 3 1 2 3 1 2 3
A．U=U+U B．U=U=U C．U>U>U D．U>U>U
1 2 3 1 2 3 1 2 3 3 2 3
4．如图所示，a、b是电流表或电压表，闭合开关S后，灯L、L 都发光，则下列对电表的判断正确的是
1 2A．a、b均为电流表 B．a、b均为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表

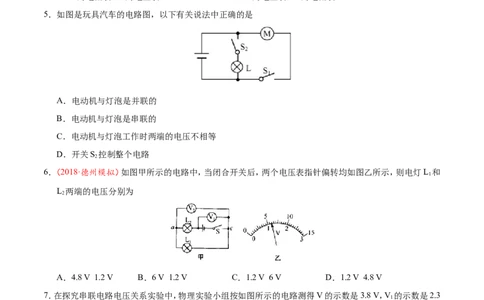

5．如图是玩具汽车的电路图，以下有关说法中正确的是
A．电动机与灯泡是并联的
B．电动机与灯泡是串联的
C．电动机与灯泡工作时两端的电压不相等
D．开关S 控制整个电路
2
6．（2018·德州模拟）如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L 和
1
L 两端的电压分别为
2
A．4.8 V 1.2 V B．6 V 1.2 V C．1.2 V 6 V D．1.2 V 4.8 V
7．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8 V，V 的示数是2.3
1
V，V 的示数应为
2
A．1.5 V B．2.5 V C．5.1 V D．3.8 V8．（2018·临清期末）如图所示电路中，已知电源电压为10 V，闭合开关S后，电压表示数为6 V，则
A．灯L 两端的电压为6 V
1
B．灯L 两端的电压为6 V
2
C．灯L 两端的电压为4 V
2
D．灯L 和电源两端的电压之和为6 V
1
9．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V 和V 的示数如图（b）所示，
1 2
则灯L、L 两端的电压不可能是
1 2
A．0.9 V，3.6 V B．0.9 V，0 V
C．4.5 V，0 V D．4.5 V，4.5 V
10．（2018·河师大附中月考）如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V 的示数
1
是2.5 V，V 的示数是3.8 V，则电压表V 的示数是
2 3
A．1.3 V B．2.5 V C．3.8 V D．6.3 V
11．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC两端的电压分别为
U =3 V，U =3 V，U =6 V，在表格中记录数据后，下一步应该做的是
AB BC AC
A．整理器材，分析数据，得出结论B．对换L 和L 的位置，再测出一组电压值
1 2
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值

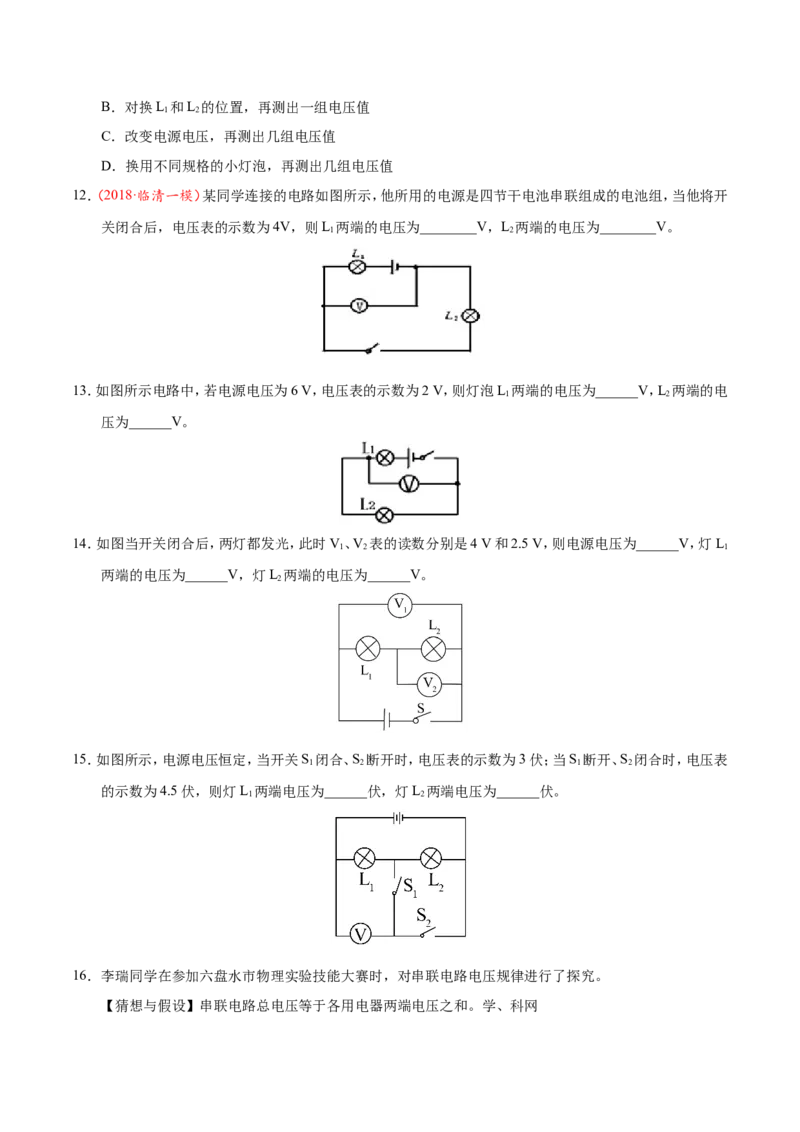

12．（2018·临清一模）某同学连接的电路如图所示，他所用的电源是四节干电池串联组成的电池组，当他将开
关闭合后，电压表的示数为4V，则L 两端的电压为________V，L 两端的电压为________V。
1 2
13．如图所示电路中，若电源电压为6 V，电压表的示数为2 V，则灯泡L 两端的电压为______V，L 两端的电
1 2
压为______V。
14．如图当开关闭合后，两灯都发光，此时V、V 表的读数分别是4 V和2.5 V，则电源电压为______V，灯L
1 2 1
两端的电压为______V，灯L 两端的电压为______V。
2
15．如图所示，电源电压恒定，当开关S 闭合、S 断开时，电压表的示数为3伏；当S 断开、S 闭合时，电压表
1 2 1 2
的示数为4.5伏，则灯L 两端电压为______伏，灯L 两端电压为______伏。
1 2
16．李瑞同学在参加六盘水市物理实验技能大赛时，对串联电路电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端电压之和。学、科网【设计与进行实验】
（1）按如图所示的电路图连接电路；
（2）闭合开关，用电压表测出L 两端的电压；
1
（3）在测L 两端的电压时，李瑞同学为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，
2
并改接到C点上；
（4）测出AC间的电压。
【交流与评估】
（1）在拆接电路时，开关必须_________；
（2）李瑞同学用上面的方法能否测出L 两端的电压?____________，为什么?____________________；
2
（3）方法改进后，实验数据记录如下表，李瑞同学分析后得出结论：串联电路总电压不等于各用电器两端
的电压之和；他的结论与猜想是否相符_____________；这个实验在设计方案上还存在的不足之处
是__________________________________写出一条）。
17．（2018·南宁段考）在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡
L、L 串联起来接到电源上，如图所示：
1 2
（1）当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：U =0，U =12 V，
AB BC
U =12 V，则故障可能是________________________________。
AC
（2）故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出：__________________________________________。
（3）本实验设计你认为有什么不合理或可以改进的地方吗？___________若有，请加以说明
______________________________________。
18．（2018·蓝田期末）小兰同学对串联电路电压规律进行了探究。
（1）根据电路图甲，用笔代替导线连接实物电路图乙。
（2）如图甲所示闭合开关，发现 L 不发光，L 比较亮，电压表示数为零，则小灯泡 L 的故障是
1 2 1
________________________________；
（3）排除故障后，小兰正确测出了L 两端的电压，在测L 两端的电压时，小兰打算采用以下方法：电压表
1 2
所接的B接点不动，只断开A接点，并改接到C接点上。此操作可能会导致电压表出现的现象是
_____________________。
（4）最后，小兰按照正确的方法测出了L、L、AC之间的电压U =2.4 V，U =1.6 V，U 的示数如图丙所
1 2 L1 L2 AC
示，读出U =_____V，并得出了实验的最终结论。实验结论为：_________________________。
AC
（5）此实验依然存在着一定的缺陷，你的改进方法是：________________________________________。
19．如图甲所示，S闭合后，A、A、V三只电表的指针均如图乙所示，已知V表接入的是“–”、“15”，请回
1 2
答：
（1）电源电压、L、L 两端的电压各是多少?
1 2
（2）通过L、L 的电流为多大?
1 220．（2018·耒阳冠湘学校段考）如图所示电路图中，定值电阻R＜R＜R．下列说法正确的是
1 2 3
A．S断开时，电压表V 的示数为零
2
B．S断开时，电压表V 的示数为零
1
C．S闭合后，电压表V 的示数大于V 的示数
1 2
D．S闭合后，两块电压表的示数之和等于电源两端电压
21．（2018·山东五县一模）如图是玩具警车的电路，以下说法中正确的是
A．电动机与小灯泡工作时互不影响
B．开关S 控制整个电路
2
C．电动机与小灯泡工作时两端的电压不相等
D．开关S、S 都闭合时电动机与小灯泡是串联的
1 2
22．如图所示，电源电压保持不变，当开关S 闭合，S 断开时，电压表示数3 V，当S 断开，S 闭合时，电压表
1 2 1 2
示数4.5 V，则灯泡L 和L 两端的电压分别是
1 2
A．3 V和5.5 V B．1.5 V和4.5 V C．3 V和1.5 V D．1.5 V和3 V
23．（2018·武汉解放中学月考）小明按如图甲所示的电路进行实验，当开关闭合后，V 和V 的指针位置完全
1 2
一样，如图乙所示，造成这一现象的原因是A．可能L 开路
1
B．可能V 和V 所选量程不相同，L 短路
1 2 1
C．可能L 短路
2
D．可能V 和V 所选量程不相同，电路各处完好
1 2
24．（2018·上饶三校月考）如图所示，根据漫画中的对话，可以判断电表____（选填“1”或“2”）是电流表,这
种直接将电流表接在电源上的现象称为_____。
25．（2018·丹徒实验学校月考）如图，电源电压保持不变，当开关S 闭合，S 断开时，电压表的读数是3V；当
1 2
开关S 断开，S 闭合时，电压表的示数是5 V，则当S、S 都断开时，灯L 两端的电压U=____V，L 两端
1 2 1 2 1 1 2
的电压U=____V。
2
26．（2018·威海模拟）在图所示的电路中，当S 闭合，S、S 断开时，电压表的示数为6 V，当S、S 断开。S 闭
1 2 3 1 3 2
合时，电压表的示数为3 V，那么电源电压是________V。当S、S 闭合，S 断开时，电压表的示数是
1 3 2
________V。（假设每次改变开关闭合后，电压表在电路中的接法符合要求）27．（2018·河南一模）图为探究串联电路电压特点“的实验。
（1）实验中应选择规格________（选填“相同”或“不同”）的小灯泡。
（2）实验时，小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电
压。你认为她能否测出L 两端电压？，理由是________________________________。
2
（3）测量完成后，进行小组交流讨论，下表选录了四个小组的数据，你认为这些数据是否合理？请说明理
由。答________________________________________。
实验小组 L 两端电压/V L 两端电压/V 串联总电压/V
1 2
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.1 1.7 2.8
4 1.8 1.2 3.0
28．在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小阳把两只灯泡L、L 串联起来接
1 2
到电源上，如图所示。
（1）当分别把电压表连在图中AB、BC及AC时，闭合开关S后测得的数据是U =0 V，U =12 V，U =12
AB BC AC
V，则故障可能是______。
（2）故障排除后，实验正常进行，小阳测得了一组数据如下表所示：
A、B间电压U /V B、C间电压U /V A、C间电压U /V
AB BC AC
4 8 12
（3）小阳由此数据得到一个普遍的结论，即“串联电路的总电压等于各串联导体两端电压之和”。小明认
为小阳所得的实验结论是不可靠的，他仅仅靠一组实验数据测量是不能得到一个普遍结论的，要想
得到一个具有普遍意义的实验结论，小明建议小阳接下来应该采取的做法是______________。
29．（2018·长春校级月考）小芳和小明同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：
（1）按图所示的电路图连接电路，在拆接电路时，开关应该_____；
（2）闭合开关S，用电压表测出L 两端的电压；学；科网
1
（3）在测L 两端的电压时，小芳连接的电路如图所示。图中只有一根导线连接错了，请你在连错的导线
2
上打上“×”号，并用笔画线代替导线将电路连接正确。
小明同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到
C接点上；小芳同学用上面的方法_____（填“能”或“不能”）测出L 两端的电压。因为
2
___________________。
（4）测出AC间的电压。
（5）方法改进后，测出AB、BC、AC间的电压记录在如表中，小芳同学依据本次实验数据可以得出的结论
是：串联电路总电压_____各用电器两端的电压之和（填“等于”或“不等于”）。这个实验在设计
方案上存在的不足之处是___________________。
30．如图所示的电路，电源电压是3 V，开关S闭合后，电流表的示数是1.2 A，通过灯泡L 的电流是0.5 A，则
1
流过灯泡L 的电流是多少？L 两端的电压是多少？
2 2
31．（2018·成都）如图所示的串联和并联电路，两个灯泡规格不同，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是
A．甲电路中，U=U=U
1 2
B．甲电路中，U＞U=U
1 2
C．乙电路中，I=I+I
l 2
D．乙电路中，I＞I=I
1 2
32．（2017·枣庄）如图所示，与实物图一致的电路图是
33．（2017·宜昌）两只小灯泡L 和L 连接在同一电路中，以下哪个特点可以确认两灯是并联的
1 2
A．两灯亮度不同
B．两灯两端的电压相等
C．通过两灯的电流相等
D．通过两灯的电流不相等
34．（2017·安徽）如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，
电压表示数为6.0 V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5 V，这时灯泡
L 两端的电压为______V。
235．（2016·自贡）某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关
闭合后，电压表的示数为2 V，则L 两端的电压为______，L 两端的电压为_______。
1 2
36．（2016·四川）如图所示的电路，闭合开关S，定值电阻R 与R 的连接方式是______，电压表测的是
1 2
________两端的电压。
37．（2016·揭阳）如图所示的电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，
则
A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表D．甲接入电压表，乙接入电流表

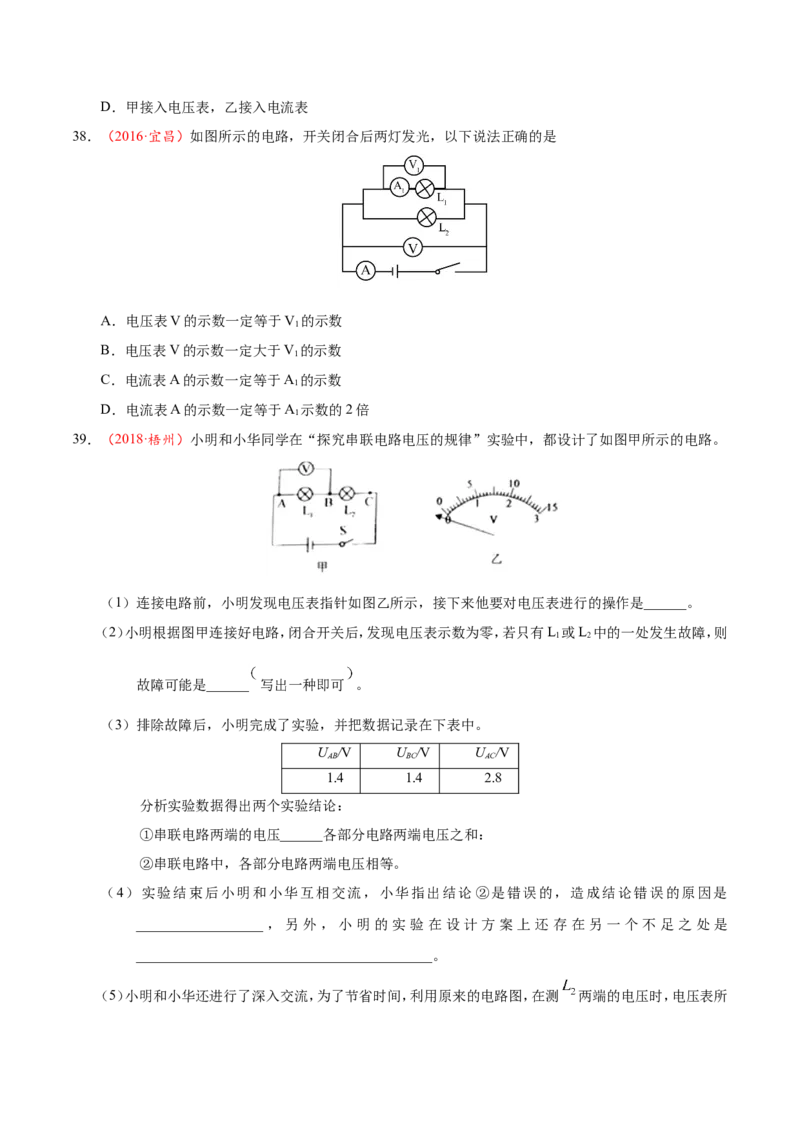

38．（2016·宜昌）如图所示的电路，开关闭合后两灯发光，以下说法正确的是
A．电压表V的示数一定等于V 的示数
1
B．电压表V的示数一定大于V 的示数
1
C．电流表A的示数一定等于A 的示数
1
D．电流表A的示数一定等于A 示数的2倍
1
39．（2018·梧州）小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是______。
（2）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L 或L 中的一处发生故障，则
1 2
故障可能是______ 写出一种即可 。
（3）排除故障后，小明完成了实验，并把数据记录在下表中。
U /V U /V U /V
AB BC AC
1.4 1.4 2.8
分析实验数据得出两个实验结论：
①串联电路两端的电压______各部分电路两端电压之和：
②串联电路中，各部分电路两端电压相等。
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是
__________________，另外，小明的实验在设计方案上还存在另一个不足之处是
__________________________________________。
（5）小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测 两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法______ 选填“能”或“不
能” 测出L 两端的电压，理由是______________________________。
2
40．（2018·自贡）在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要_____根导线；实验中应选择规格_____（选填“相同”或“不
同”）的小灯泡。
（2）在测L 两端电压时，闭合开关，发现电压表示数为零，原因可能是_________________（填出一种即
1
可）。
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L 两端电压。她能否
2
测出L 两端电压？_________，理由是：_____________________________。
2
（4）小明分别出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等
于各部分电路两端电压之和。请对小明的做法进行评价：_____________________________，改进
方法是_________________________。
U /V U /V U /V
AB BC AC
2.6 1.8 4.4
41．（2017·成都）在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路。
（1）在连接电路中，开关应处于 （选填“闭合”或“断开”）状态。
（2）根据图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L 或L 中的一
1 2
处发生故障，则故障是 （填“L 开路”、“L 短路”、“L 开路”、“L 短路”）。学科.网
1 1 2 2（3）故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据。分析下表中的数据，可得出的

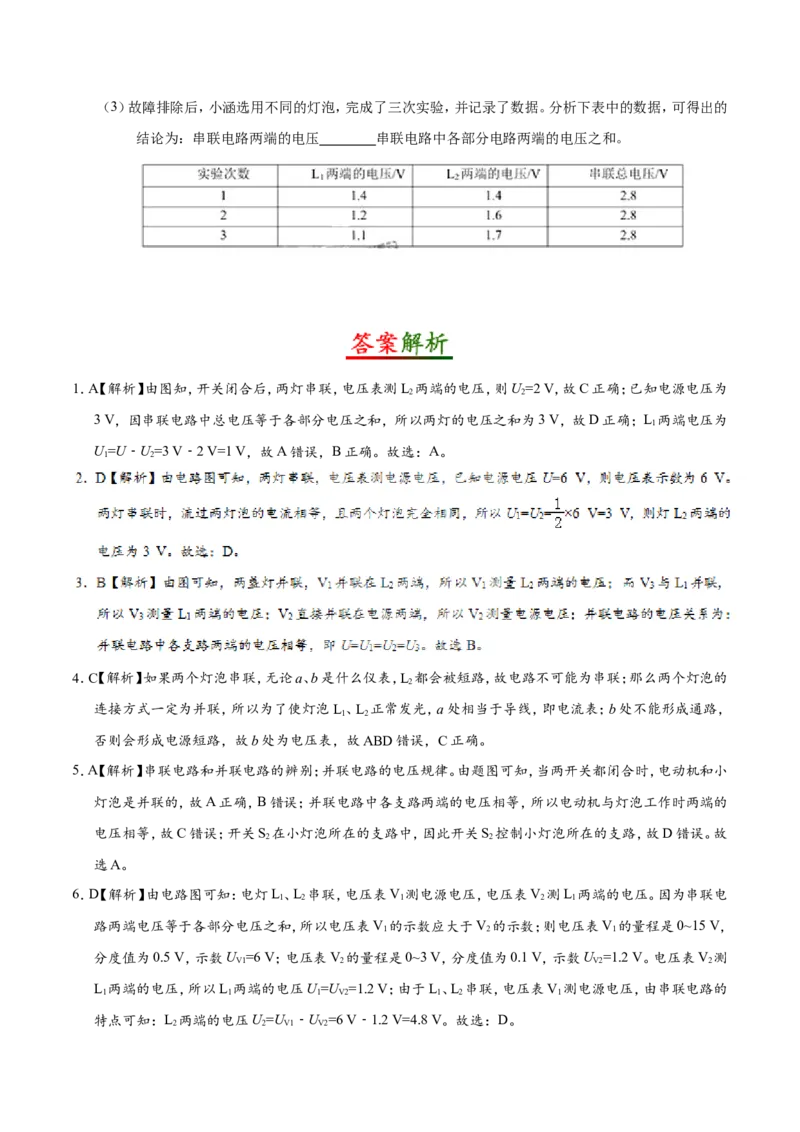

结论为：串联电路两端的电压 串联电路中各部分电路两端的电压之和。
1．A【解析】由图知，开关闭合后，两灯串联，电压表测L 两端的电压，则U=2 V，故C正确；已知电源电压为
2 2
3 V，因串联电路中总电压等于各部分电压之和，所以两灯的电压之和为3 V，故D正确；L 两端电压为
1
U=U﹣U=3 V﹣2 V=1 V，故A错误，B正确。故选：A。
1 2
4．C【解析】如果两个灯泡串联，无论a、b是什么仪表，L 都会被短路，故电路不可能为串联；那么两个灯泡的
2
连接方式一定为并联，所以为了使灯泡L、L 正常发光，a处相当于导线，即电流表；b处不能形成通路，
1 2
否则会形成电源短路，故b处为电压表，故ABD错误，C正确。
5．A【解析】串联电路和并联电路的辨别；并联电路的电压规律。由题图可知，当两开关都闭合时，电动机和小
灯泡是并联的，故A正确，B错误；并联电路中各支路两端的电压相等，所以电动机与灯泡工作时两端的
电压相等，故C错误；开关S 在小灯泡所在的支路中，因此开关S 控制小灯泡所在的支路，故D错误。故
2 2
选A。
6．D【解析】由电路图可知：电灯L、L 串联，电压表V 测电源电压，电压表V 测L 两端的电压。因为串联电
1 2 1 2 1
路两端电压等于各部分电压之和，所以电压表V 的示数应大于V 的示数；则电压表V 的量程是0~15 V，
1 2 1
分度值为0.5 V，示数U =6 V；电压表V 的量程是0~3 V，分度值为0.1 V，示数U =1.2 V。电压表V 测
V1 2 V2 2
L 两端的电压，所以L 两端的电压U=U =1.2 V；由于L、L 串联，电压表V 测电源电压，由串联电路的
1 1 1 V2 1 2 1
特点可知：L 两端的电压U=U ﹣U =6 V﹣1.2 V=4.8 V。故选：D。
2 2 V1 V27．A【解析】由电路图可知两灯串联，V的示数是3.8 V，V 的示数是2.3 V，V 的示数应为3.8 V–2.3 V=1.5 V，
1 2
故选A。
8．B【解析】在此题中两个灯泡是串联的，电压表测量的是灯泡L 两端的电压，闭合开关S后，电压表示数为
2
6 V，灯L 两端的电压为6 V；根据串联电路的电压的规律，可以知道灯泡灯L 两端的电压为4 V。故选：
2 1
B。
9．D【解析】由电路图可知，两灯泡串联，电压表V 测电源的电压，V 测L 两端的电压；由于串联电路中总电
2 1 1
压等于各分电压之和，可知电压表V 的示数应大于电压表V 的示数，而由图示可知两个电压表指针的位
2 1
置是相同的，所以可知它们所用的量程不同，则可知电压表V 的示数应是4.5 V，电压表V 的示数应是
2 1
0.9 V，所以可得灯泡L 两端的电压应是4.5 V-0.9 V=3.6 V，故A可能；如果为灯泡L 被短路，此时两个电
2 2
表的示数应是相等的，则灯泡L 两端的电压应为0 V，则为灯泡L 两端的电压应为0.9 V或4.5 V，故BC
2 1
都有可能；不论两个电压表的示数是否相等，两个灯泡两端的电压都是不能相等的，故D错；应选D。
10．D【解析】根据电路图可知，电压表V 测的是灯L 两端电压，V 测的是灯L 两端电压，V 测电源两端电压，
1 1 2 2 3
由于串联电路总电压等于各部分两端电压之和，因此V 的示数为：3.8 V+2.5 V＝6.3 V。故选D。
3

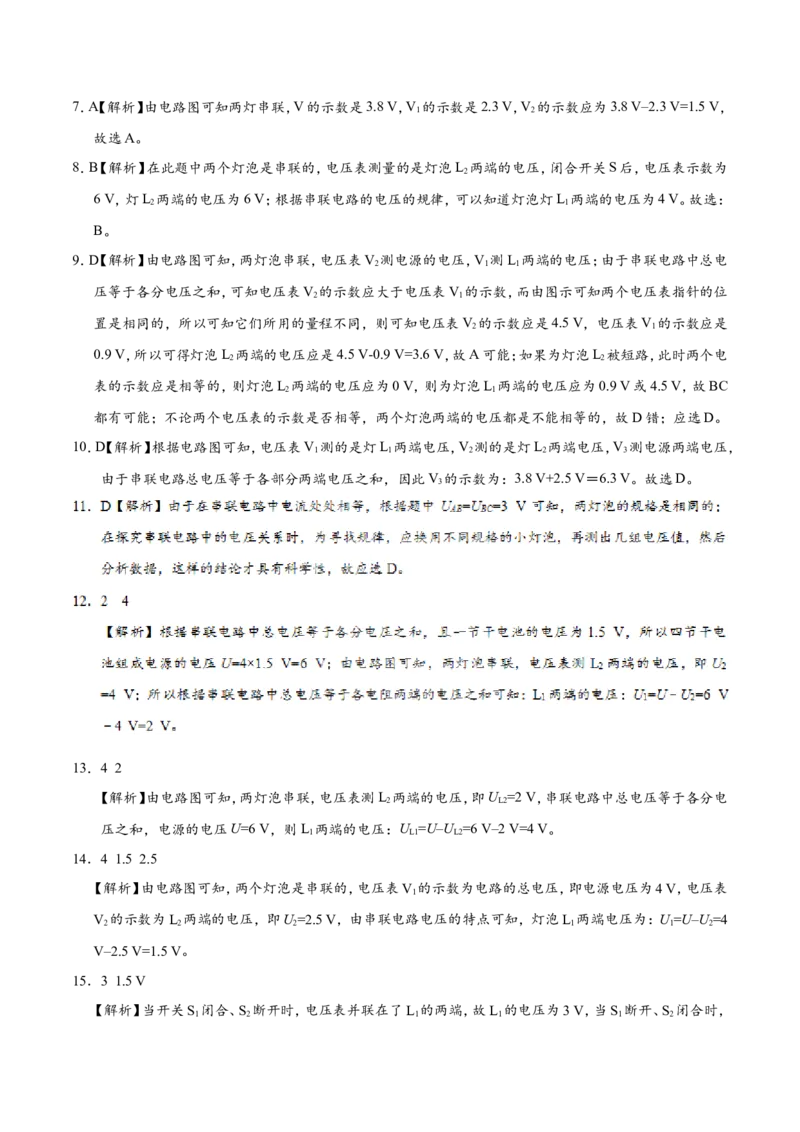

13．4 2
【解析】由电路图可知，两灯泡串联，电压表测L 两端的电压，即U =2 V，串联电路中总电压等于各分电
2 L2
压之和，电源的电压U=6 V，则L 两端的电压：U =U–U =6 V–2 V=4 V。
1 L1 L2
14．4 1.5 2.5
【解析】由电路图可知，两个灯泡是串联的，电压表V 的示数为电路的总电压，即电源电压为4 V，电压表
1
V 的示数为L 两端的电压，即U=2.5 V，由串联电路电压的特点可知，灯泡L 两端电压为：U=U–U=4
2 2 2 1 1 2
V–2.5 V=1.5 V。
15．3 1.5 V
【解析】当开关S 闭合、S 断开时，电压表并联在了L 的两端，故L 的电压为3 V，当S 断开、S 闭合时，
1 2 1 1 1 2电压表并联在了电源的两端，故电源电压为4.5 V，则L 两端的电压U=U–U=4.5 V–3 V=1.5 V。
2 2 1
16．（1）断开 （2）不能 电压表的正负接线柱接反 （3）不符合 只凭一组实验数据得出结论带有偶然性，
不能得出正确的规律
【解析】（1）在拆接电路时，开关必须断开。
（2）在测L 两端的电压时，李瑞同学采用电压表所接的B点不动，只断开A点，并改接到C点上，这种方
2
法不能测出L 两端的电压。因为电压表的正负接线柱接反了。
2
（3）他的结论与猜想不相符。
实验中存在的不足之处是：只凭一组实验数据得出结论带有偶然性，不能得出正确的规律。应多次进行
实验，找出普遍性结论。
17．（1）灯L 断路（或灯L 短路、或L 短路同时L 断路） （2）串联电路两端的总电压等于各部分电路两端
2 1 1 2
的电压之和 （3）有 实验次数太少，不具有普遍性

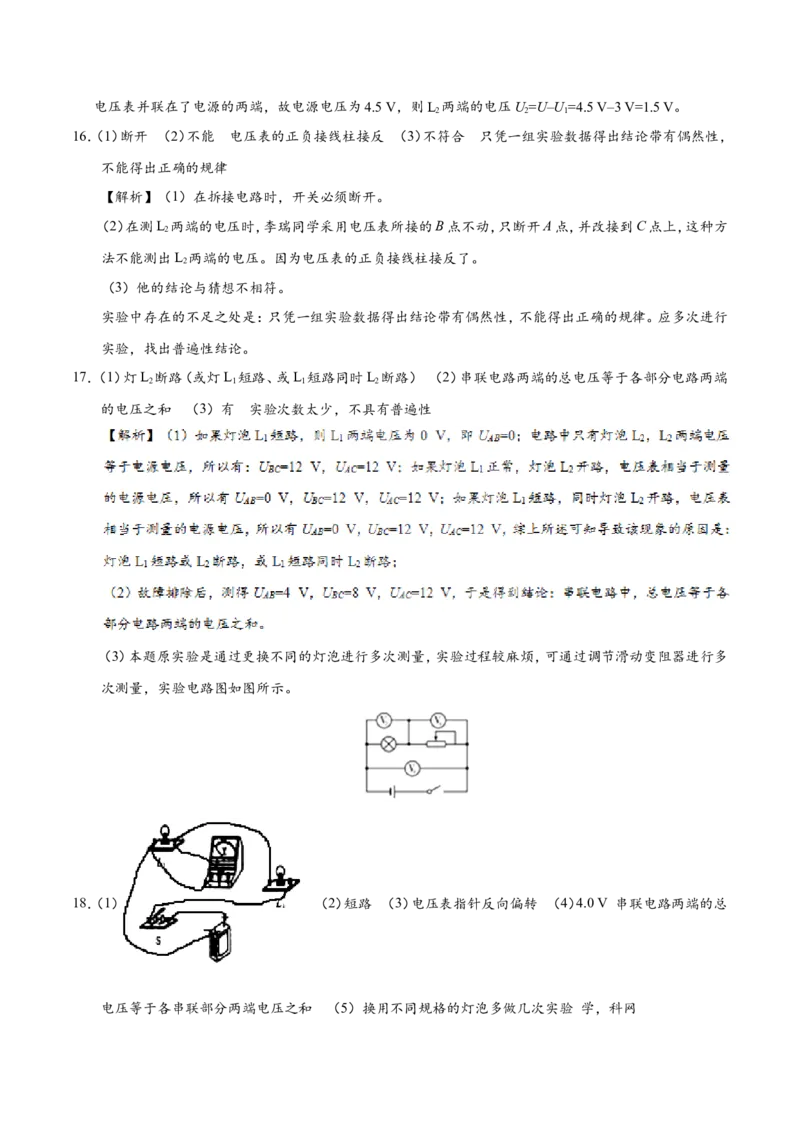

（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程较麻烦，可通过调节滑动变阻器进行多
次测量，实验电路图如图所示。
18．（1） （2）短路 （3）电压表指针反向偏转 （4）4.0 V 串联电路两端的总
电压等于各串联部分两端电压之和 （5）换用不同规格的灯泡多做几次实验 学，科网【解析】（1）由电路图可知，两灯泡串联，电压表测量灯泡L 两端电压，如图所示。
1

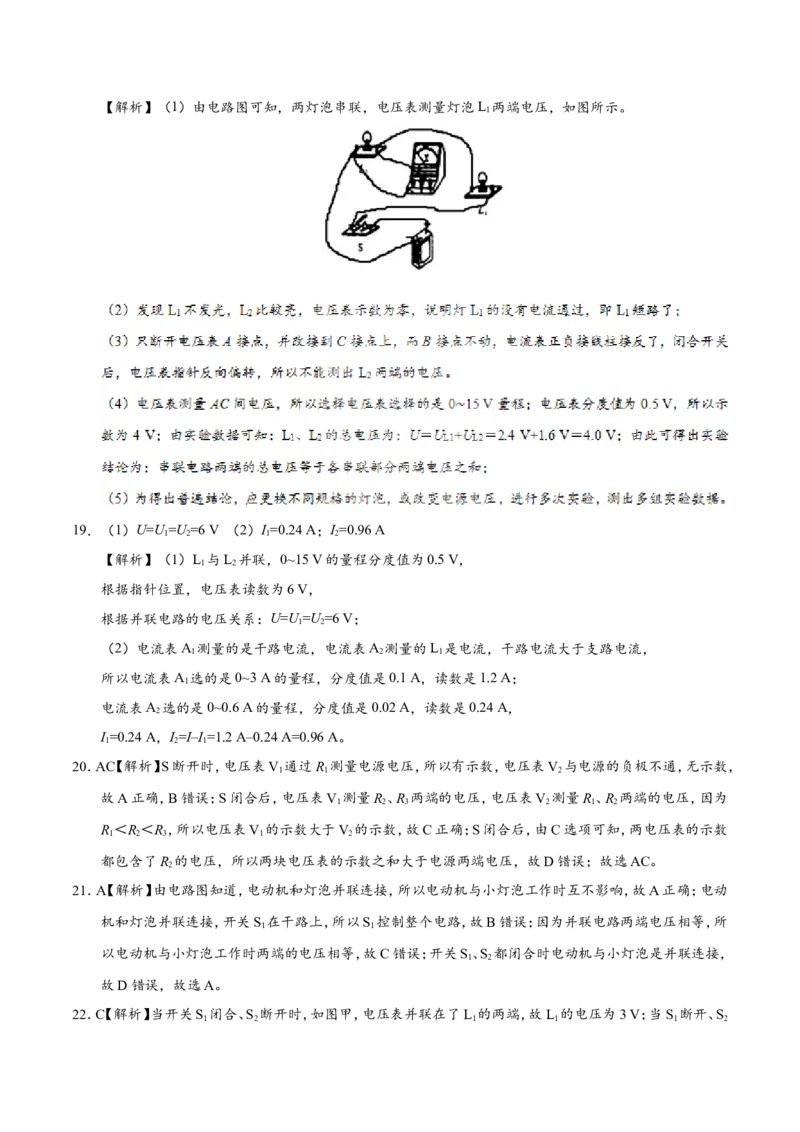

19．（1）U=U=U=6 V （2）I=0.24 A；I=0.96 A
1 2 1 2
【解析】（1）L 与L 并联，0~15 V的量程分度值为0.5 V，
1 2
根据指针位置，电压表读数为6 V，
根据并联电路的电压关系：U=U=U=6 V；
1 2
（2）电流表A 测量的是干路电流，电流表A 测量的L 是电流，干路电流大于支路电流，
1 2 1
所以电流表A 选的是0~3 A的量程，分度值是0.1 A，读数是1.2 A；
1
电流表A 选的是0~0.6 A的量程，分度值是0.02 A，读数是0.24 A，
2
I=0.24 A，I=I–I=1.2 A–0.24 A=0.96 A。
1 2 1
20．AC【解析】S断开时，电压表V 通过R 测量电源电压，所以有示数，电压表V 与电源的负极不通，无示数，
1 1 2
故A正确，B错误；S闭合后，电压表V 测量R、R 两端的电压，电压表V 测量R、R 两端的电压，因为
1 2 3 2 1 2
R＜R＜R，所以电压表V 的示数大于V 的示数，故C正确；S闭合后，由C选项可知，两电压表的示数
1 2 3 1 2
都包含了R 的电压，所以两块电压表的示数之和大于电源两端电压，故D错误；故选AC。
2
21．A【解析】由电路图知道，电动机和灯泡并联连接，所以电动机与小灯泡工作时互不影响，故A正确；电动
机和灯泡并联连接，开关S 在干路上，所以S 控制整个电路，故B错误；因为并联电路两端电压相等，所
1 1
以电动机与小灯泡工作时两端的电压相等，故C错误；开关S、S 都闭合时电动机与小灯泡是并联连接，
1 2
故D错误，故选A。
22．C【解析】当开关S 闭合、S 断开时，如图甲，电压表并联在了L 的两端，故L 的电压为3 V；当S 断开、S
1 2 1 1 1 2闭合时，如图乙，电压表并联在了电源的两端，故电源电压为4.5 V，则L 两端的电压U=U–U=4.5 V–3
2 2 1
V=1.5 V。
25．2 3
【解析】S、S 断开与否，两灯泡始终串联。当开关S 闭合、S 断开时，电压表测量灯泡L 两端的电压，即
1 2 1 2 2
灯L 两端的电压为3 V；当开关S 断开，S 闭合时，电压表测量电源两端的电压，即电源电压为5 V；由
2 1 2
于电路两端电压等于各部分电压之和，所以灯L 两端的电压为5 V−3 V＝2 V。
1
26．9 9
【解析】当S 闭合，S、S 断开时，两灯泡串联，电压表测L 两端的电压，所以U=6 V，当S、S 断开，S 闭
1 2 3 1 1 1 3 2
合时，两灯泡串联，电压表测L 两端的电压，所以U=3 V，根据串联电路的电压特点可知电源的电压
2 2
U=U+U=6 V+3 V=9 V。
1 2
当S、S 闭合，S 断开时，电路为L 的简单电路，电压表测电源的电压，所以L 两端的电压为9 V。
1 3 2 1 127．（1）不同 （2）不能 正负接线柱反接了 （3）合理，测量结果允许有误差
【解析】（1）探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样
得出的规律才有说服力；
（2）图中电压表测L 两端电压，电流电压表右侧流入，左侧流出，若保持电压表的B接点不动，只断开A
1
接点，并改接到C接点上，这样流入方向与前面相反，即正负接线柱反接了，所以这样不能测L 两端电
2
压；
（3）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，分析数据可知，电路两端的总电压非
常接近各部分电压之和，分析其原因可能是因为：在测量过程中，电源有内阻，导线也有电阻，其两端也
有电压造成的，故在误差允许的范围内，结果是合理的。学科，网
（3）实验时，只测一组实验数据得到的结论具有偶然性，不能说明普遍规律，应多次测量，故应该采取的
做法是：换用不同规格的灯泡（或更换电源或通过调节滑动变阻器）多做几组实验。

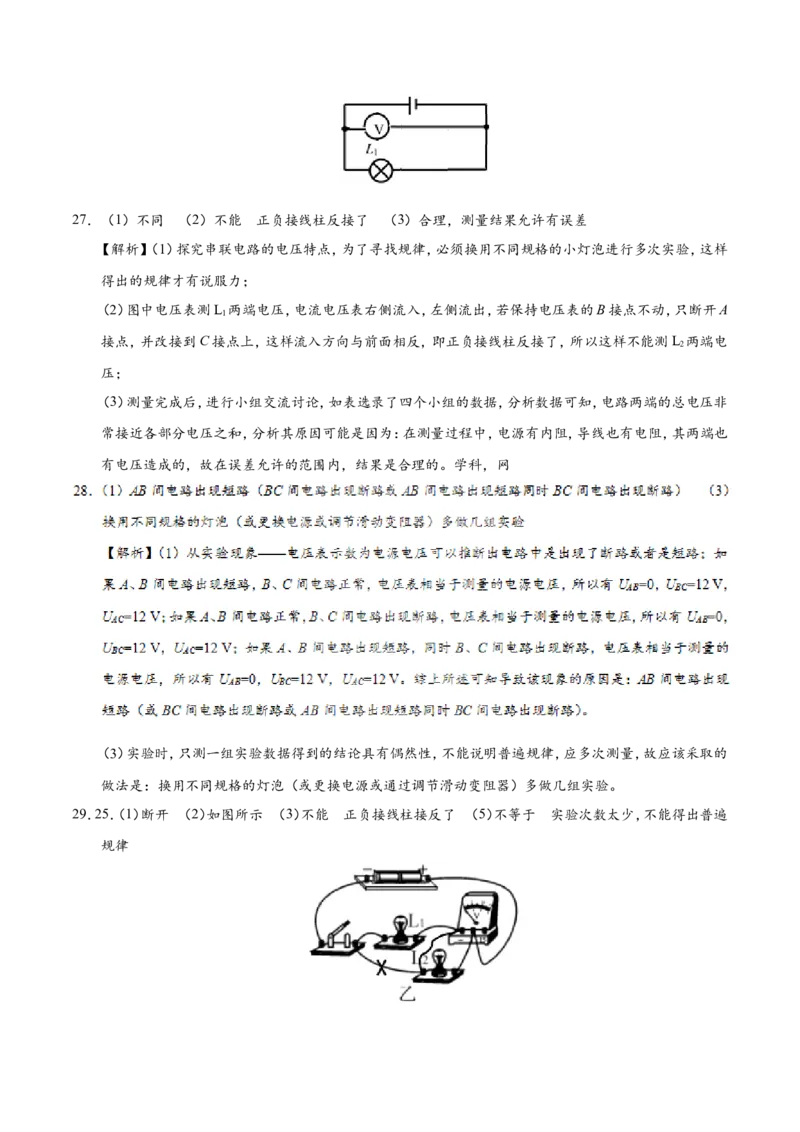

29．25．（1）断开 （2）如图所示 （3）不能 正负接线柱接反了 （5）不等于 实验次数太少，不能得出普遍
规律【解析】（1）为保护电路，连接电路时，开关应断开；
（2）电路连接如图所示。
（3）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L 并联，但电压表的正负接
2
线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L 两端的电压；
2
（5）由表格数据可知，U ＝U +U ，故可得结论：串联电路中总电压等于各用电器两端的电压之和；此
AC AB BC
实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结
论。

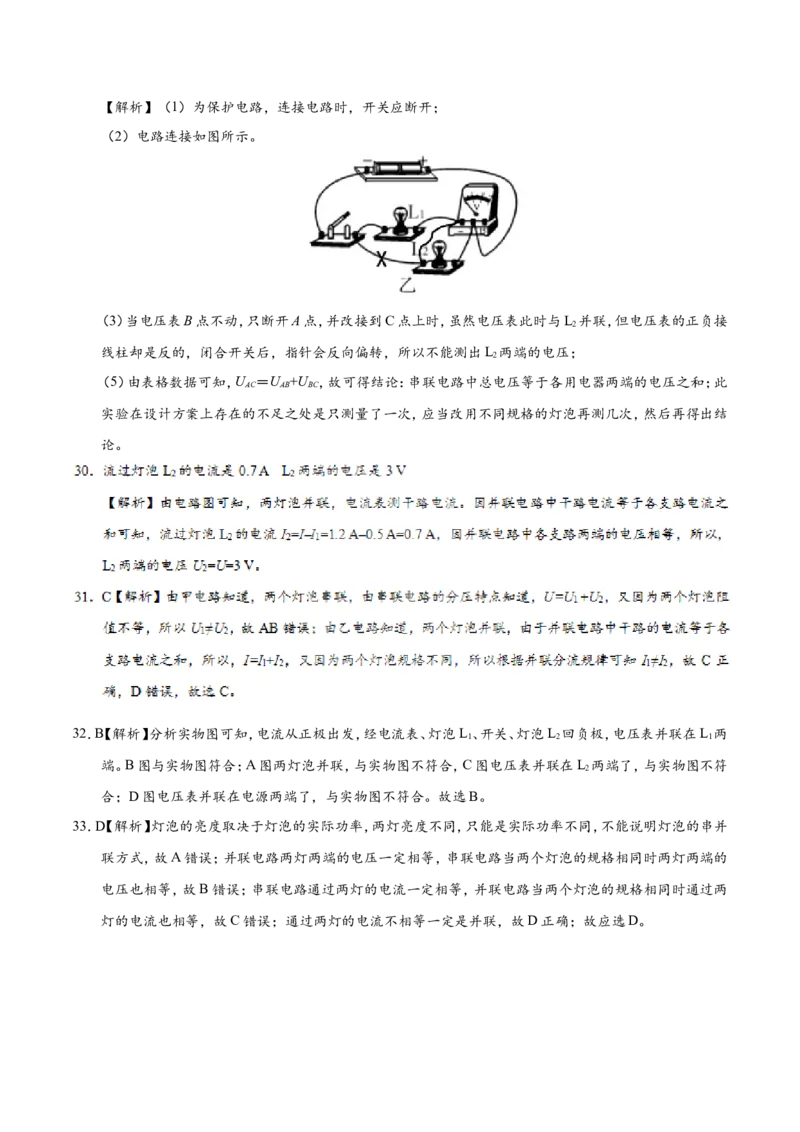

32．B【解析】分析实物图可知，电流从正极出发，经电流表、灯泡L、开关、灯泡L 回负极，电压表并联在L 两
1 2 1
端。B图与实物图符合；A图两灯泡并联，与实物图不符合，C图电压表并联在L 两端了，与实物图不符
2
合；D图电压表并联在电源两端了，与实物图不符合。故选B。
33．D【解析】灯泡的亮度取决于灯泡的实际功率，两灯亮度不同，只能是实际功率不同，不能说明灯泡的串并
联方式，故A错误；并联电路两灯两端的电压一定相等，串联电路当两个灯泡的规格相同时两灯两端的
电压也相等，故B错误；串联电路通过两灯的电流一定相等，并联电路当两个灯泡的规格相同时通过两

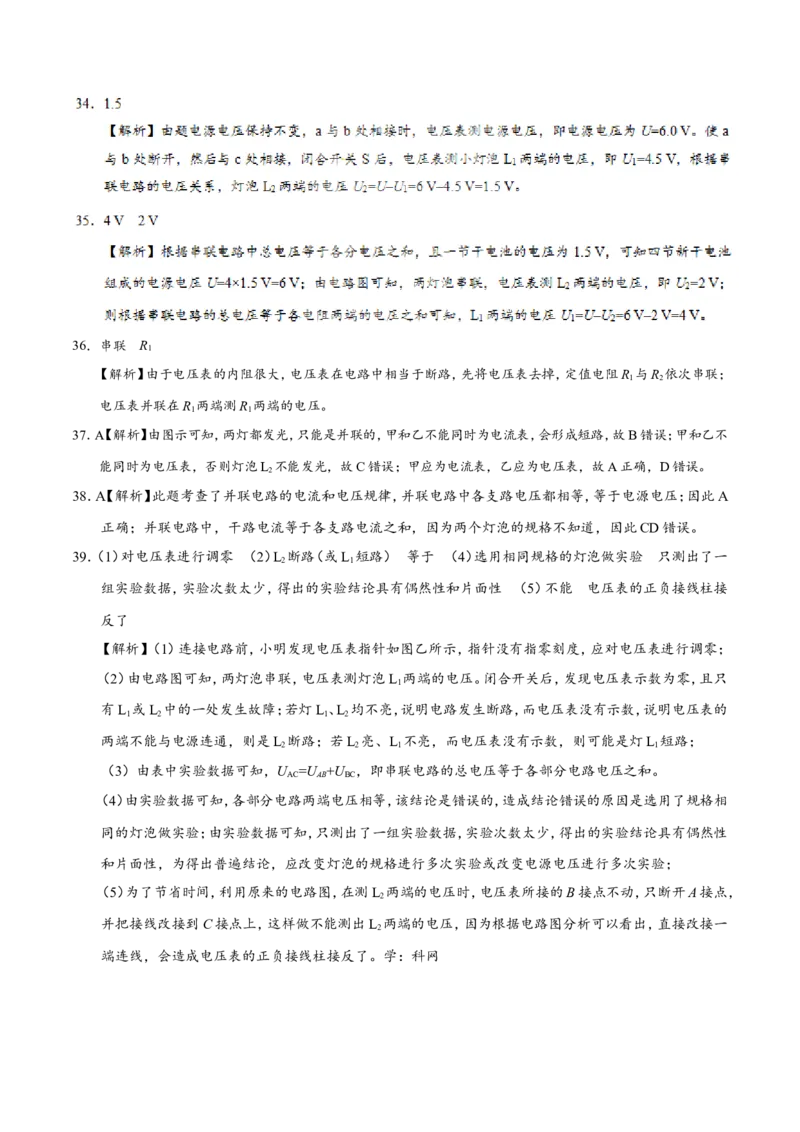

灯的电流也相等，故C错误；通过两灯的电流不相等一定是并联，故D正确；故应选D。36．串联 R
1
【解析】由于电压表的内阻很大，电压表在电路中相当于断路，先将电压表去掉，定值电阻R 与R 依次串联；
1 2
电压表并联在R 两端测R 两端的电压。
1 1
37．A【解析】由图示可知，两灯都发光，只能是并联的，甲和乙不能同时为电流表，会形成短路，故B错误；甲和乙不
能同时为电压表，否则灯泡L 不能发光，故C错误；甲应为电流表，乙应为电压表，故A正确，D错误。
2
38．A【解析】此题考查了并联电路的电流和电压规律，并联电路中各支路电压都相等，等于电源电压；因此A
正确；并联电路中，干路电流等于各支路电流之和，因为两个灯泡的规格不知道，因此CD错误。
39．（1）对电压表进行调零 （2）L 断路（或L 短路） 等于 （4）选用相同规格的灯泡做实验 只测出了一
2 1
组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性 （5）不能 电压表的正负接线柱接
反了
【解析】（1）连接电路前，小明发现电压表指针如图乙所示，指针没有指零刻度，应对电压表进行调零；
（2）由电路图可知，两灯泡串联，电压表测灯泡L 两端的电压。闭合开关后，发现电压表示数为零，且只
1
有L 或L 中的一处发生故障；若灯L、L 均不亮，说明电路发生断路，而电压表没有示数，说明电压表的
1 2 1 2
两端不能与电源连通，则是L 断路；若L 亮、L 不亮，而电压表没有示数，则可能是灯L 短路；
2 2 1 1
（3）由表中实验数据可知，U =U +U ，即串联电路的总电压等于各部分电路电压之和。
AC AB BC
（4）由实验数据可知，各部分电路两端电压相等，该结论是错误的，造成结论错误的原因是选用了规格相
同的灯泡做实验；由实验数据可知，只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性
和片面性，为得出普遍结论，应改变灯泡的规格进行多次实验或改变电源电压进行多次实验；
（5）为了节省时间，利用原来的电路图，在测L 两端的电压时，电压表所接的B接点不动，只断开A接点，
2
并把接线改接到C接点上，这样做不能测出L 两端的电压，因为根据电路图分析可以看出，直接改接一
2

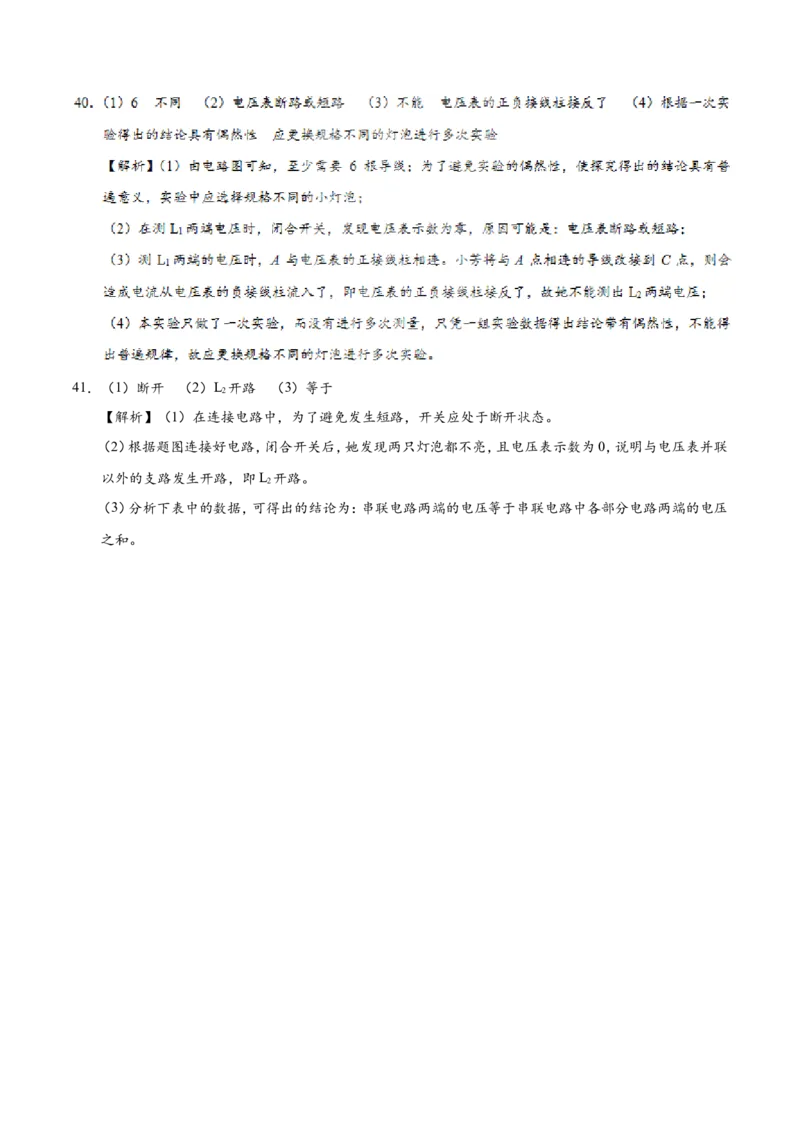

端连线，会造成电压表的正负接线柱接反了。学：科网41．（1）断开 （2）L 开路 （3）等于
2
【解析】（1）在连接电路中，为了避免发生短路，开关应处于断开状态。
（2）根据题图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，说明与电压表并联
以外的支路发生开路，即L 开路。
2
（3）分析下表中的数据，可得出的结论为：串联电路两端的电压等于串联电路中各部分电路两端的电压
之和。
