专题 16 电路中的电压规律
学校：___________姓名 ：___________班级：
___________

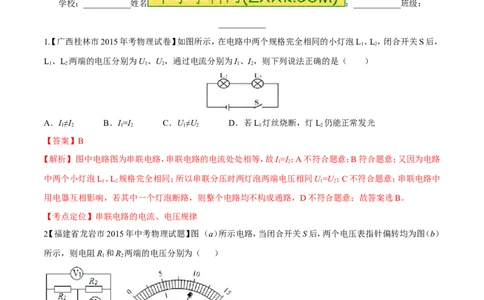

1【. 广西桂林市2015年考物理试卷】如图所示，在电路中两个规格完全相同的小灯泡L、L，闭合开关S后，
1 2
L、L 两端的电压分别为U、U，通过电流分别为I、I，则下列说法正确的是（ ）
1 2 1 2 1 2
A．I≠I B．I=I C．U≠U D．若L 灯丝烧断，灯L 仍能正常发光
1 2 1 2 1 2 1 2
【答案】B
【解析】 图中电路图为串联电路，串联电路的电流处处相等，故I=I；A不符合题意；B符合题意；又因为电路
1 2
中两个小灯泡L、L 规格完全相同；所以串联分压时两灯泡两端电压相同U=U；C不符合题意；串联电路中
1 2 1 2
用电器互相影响，若其中一个灯泡断路，则整个电路均不构成通路，D不符合题意；故答案选B。
【考点定位】串联电路的电流、电压规律
2【福建省龙岩市2015年中考物理试题】图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）
所示，则电阻R 和R 两端的电压分别为（ ）
1 2
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
【答案】A
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】串联电路的电压
3.【江苏省徐州市2015年初中毕业、升学考试】如图所
示的电路，开关
闭合后，电压表 的示数
是1.5V， 的示数是4.5V，则电源电压是（ ）
A．1.5V B．3V C．4.5V D．6V
【答案】D
【解析】 由图示可知，两灯泡为串联关系，在串联电路中总电压等于各部分电压之和，所以电源电压等于
1.5V+4.5V=6V，故应选D。
【考点定位】串联电路中的电压
4【. 湖北省十堰市2015年初中毕业生学业考试】如图，灯泡L 比L 亮，电压表V 示数为6V，下列说法正确的
1 2 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
是（ ）
A. V 示数为6V B. V 示数大于6V C.V示数小于6V D. V示数大于6V
1 1
【答案】A
【考点定位】并联电路的电压
5.【湖北省咸宁市2015年初中毕业生学业考试】在如图所
示的电路中，两只电流表规格相同，都有两个量程（0～
0.6A以及0～3A），且R =R 。闭合开关S，电阻R 、R 及R 均有电流通过，两只电流表的指针偏转角度相同，
1 2 1 2 3
则通过电流表A 的电流是通过电流表A 电流的 倍，R ：R
1 2 1 2
：R = 。
3
【答案】1/5 1：1：2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】 分析电路，电阻R 、R 、R 是并联电路，电流表A 测量电阻R 的电流，电流表A 测量干路电流。闭合
1 2 3 1 3 2
开关S，电阻R 、R 及R 均有电流通过，两只电流表的指针偏转角度相同，说明A 表利用3A量程，A 表利用
1 2 3 2 1
0.6A量程，则通过电流表A 的电流是通过电流表A 电流的1/5；R =R ，并联电压相同，通过电阻R 、R 及R
1 2 1 2 1 2 3
的电流之比是2：2：1，则R ：R ：R =1：1：2。
1 2 3
【考点定位】并联电路电压电流规律
6【. 四川省凉山州2015年高中阶段教育学校招生统一考试】电源电压不变，R 为定值电阻，R 为滑动变阻器；
1 2
当闭合开关 S，滑动变阻器的滑片P向右滑动时，电压
表V 、V 、电流表A的示数将（ ）
1 2
A．V 不变、V 变大、A变小
1 2
B．V 变大、V 变小、A变大
1 2
C．V 变小、V 不变、A变小
1 2
D．V 不变、V 变大、A不变
1 2
【答案】A
【考点定位】仪表示数的判断
7【. 四川省南充市2015年中考物理试卷】如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图
（b）所示，则电阻R 和R 两端的电压分别为（ ）
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:学,科,网Z,X,X,K]
A. 6V 1.5V B. 7.5V 1.5V C. 1.
5V 7.5V D. 1.5V 6V
【答案】A
【解析】 由图示可知，电压表V 示数大于电压表V 示数，由于两电压表指针位置相同，则电压表V 示数
2 1 2
U =7.5V；电压表 V 示数 U =1.5 V；电阻 R 的
V1 1 V2 2
电压U=U =1.5V，电阻R 的电压U=U ﹣U=7.5V﹣
2 V1 1 1 V2 2
1.5V =6V；故应选A。
【考点定位】串联电路的电压
8【. 山东省枣庄市2015年初中学业考试物理试题】如图所示电路，电源电压不变，闭合开关，当滑动变阻器R
1
的滑片向上移动时．以下说法正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．V V 不变．A示数变大
1 2
B．V 示数变小，V 示数变大．A示数变 大
1 2
C．V 示数不变，V 示数变大，A示数变大
1 2 [来源:Z+xx+k.Com]
D．V 和V 示数的和不变，A示数变大
1 2
【答案】C
【考点定位】仪表示数的判断
9．【江苏省南京市溧水区2015年中考一模】小红家卫生间安装了
换气扇和照明灯，换气扇和照明灯的电路连
接如图所示。下列说法正确的是（ ）
[来源:]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．换气扇和照明灯不能同时 工作 B．换气扇和
照明灯的电功率一定相等
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
【答案】D
【解析】由电路图知道，换气扇与照明灯并联在电路中，分别有开关S 、S 控制，所以换气扇与照明灯即可以
1 2
同时工作，又可以单独工作，互不影响，A、B选项错误；并联电路各支路两端电压相等，支路电流可能相等也
可能不相等，所以C选项错误；D选项正确，选填D
10.【上海市松江区2015年中考初三物理二模考试】电阻R、R、R 以不同的方式组成如
1 2 3
图2（a）、（b）所示的电路。在两电路中，电源、电压表
完全相同且完好，三个电阻中至少有一个电阻存在故障。闭合电键S、S ,如果两电压表V 和V 均有示数且
1 2 1 2
示数相等。则下列判断正确的是（ ）
[来源:学,科,网Z,X,X,K][来源:Z。xx。k.Com]
A．电阻R 一定 短路 B．电阻R 可能断
1 2
路 C．电阻R 可能断路 D．电阻R 一定完好
3 3
【答案】C
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
11．【澄海区2015年中考模拟考试】如题5图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（ ）
A．a、b都是电流表
B．a、b都是电压表
C．a是电流表，b是电压表
D．a是电压表，b是电流表
【答案】C
【解析】A．a、b都是电流表，错误，这样会短路电源，小灯泡不发光；
B．a、b都是电压表，错误，这样电路不通，小灯泡不发光；
C．a是电流表，b是电压表，正确，这样符合电路的实
际；
D．a是电压表，b是电流表，错误，这样会短路电源，小灯泡不发光；应选C。
