专题 19 欧姆定律（二）
学校：_____ ______姓名
：___________班级：___________
1.【湖北省黄冈市2015年初中毕业生学业水平考试物理试题】图甲
所示是我市某家用电辅热式平板太阳能热水
器，其电加热的额定功率为1500W。图乙是其储水箱水位探测电路原理图，其中电源电压为24V，A 为水位指
示表 （由量程为0~0.6A 电流表改成），R 阻值
0
为10Ω，Rx为压敏电阻，其阻值与储水箱水深的关系如图丙所示。
（1）热水器正常加热时，电热丝电阻多大？（结果保留一位小数）
[来源:学.科.网Z.X.X.K][来源:.Com]
（2）阴雨天，将储水箱中50kg、30℃的水加热到50℃，正常通电要多长时间？[设电热全部被水箱中的水吸收
且水无热损失，c =4.2×1 03J/(kg·℃)]
水
（3）当水位指示表指示储水箱水深为0.2m 时，探测电路中的电流多大？
2【. 四川省内江市2015年中考物理试题】（9分）如图甲所示，在2015年某工厂要研发一种新型材料，要求对
该材料的承受的撞击力进行测试。在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关 ，由静
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
止自由释放重物，经撞击后样品材料仍完好无损。从重物开始下落到撞击样品的这个过程中，
电流表的示数 随时间 变化的图像如图乙所
示，压力传感器的电阻 R 随压力 变化的图像如图丙所示。电源的电压=24V，定值电阻 R
0
=10Ω。求:
（ 1 ） 在 重 物 下 落 的 过 程 中 ， 压 力 传 感 器 的 电 阻 是
多少?
（2）在撞击过程中，样品受到的最大撞击力是多少?
3.【重庆市2015年中考物理试题（B卷） 】如
图所示，电源电压恒 为12V，电阻R 为20Ω，
1
当开关S闭合后，电压表的示数为8V。求：
[来源:]
（1）电阻R 两端的电压；
1 [来源:Z§xx§k.Com]
（2）通过电阻R 的电流。
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
4.【广西省崇左市2015年初中毕业升学统一考试】（6分）在如图（a）所示的电路中，电源电压U=4V，电阻
R =20Ω。 闭合开关S，当滑动变阻器的滑片P
1
移至某处时，电路中电流表A的示数如图（b）所示。求：
（1）电流表A 的示数；（2分）
1
（2）滑动变阻器连入电路的阻值。（4分）

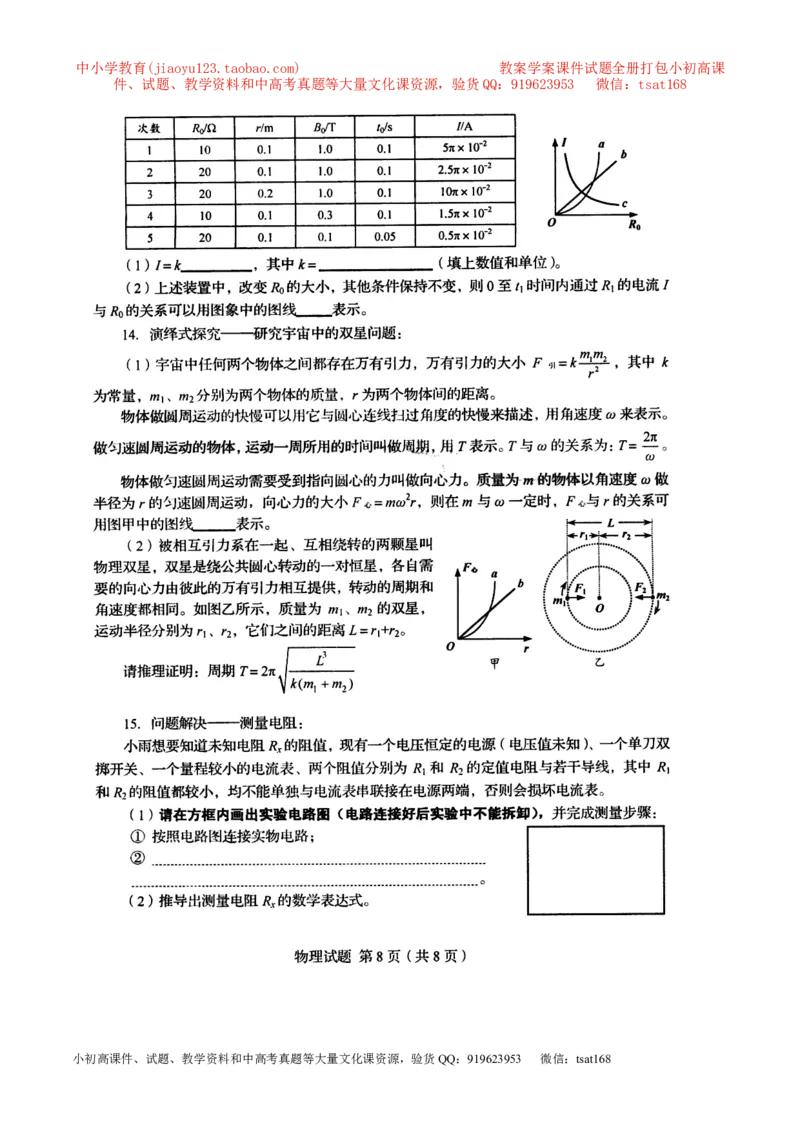

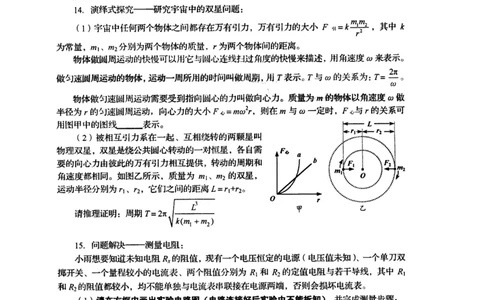

5.【山东省青岛市2015年初中学业水平考试】问题解决——测量电阻：
小雨想要知 道未知电阻Rx的阻值，现有—个
电压恒定的电源（电压值未知）、—个单刀双掷开关、一个量程较小的电流表、两个阻值分别为R 和R 的定值
1 2
电阻与若干导线，其中R 和R 的阻值都较小，均不能单独与电流表串联接在电源两端，否则会损坏电流表。
1 2
（1）请在方框内画出实验电路圈（电路连接好后实验中不能拆卸），并完成测量步骤：
①按照电路图连接实物电路；
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
②
（2）推导出测量电阻R 的数学表达式。
x
6【. 甘肃省庆阳市2015年中考物理试卷】（8分）如图是一种测量小汽车油箱内油量装置原理图，压力传感器
R的电阻会随所受压力的 大小发生变化，油
量表（由电流表改装而成）指针能指示出油箱里油的多少。若电源电压为6V，压力传感器R的上表面面积为
5cm2，压力传感器R的电阻与所受压力的关系如下表所示（q =4.6×107J/kg，ρ =0.7×103kg/m3，g=10N/kg）
汽油 汽油
压力F/N 0 50 100 150 200 250 300 ...
电阻R/Ω 500 380 310 24 200 170 150 ...
请计算：
5
（1）当油与箱总重为600N时，压力传感器R受到的压强是多少？
（2）若油箱内油为10kg，汽油完全燃烧放出的热量是多少？
（3）如果空油箱质量为6kg，油量表指针指向2×10-2m3时，电路中的电流是多少?
7.【广东省梅州市2015年初中毕业生学业考试】如图甲所示，已知小灯泡L上标
有“6V 3W”字样，R=20Ω，滑动变阻器R的
0
最大阻值为100Ω。求：
（1）小灯泡的电阻（设灯丝电阻不随温度变化） ；
（2）只闭合S，移动滑动变阻器滑片P，变阻器两端电压与其连入电路的电阻关系如图乙所示；当滑片置于某
1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
点a时，电压表示数U = 8V。求此时电流表
a
示数及电源电压；
（3）已知电压表量程为0～15 V，在电压表示数不超过量程，灯泡两端电压不超过额定值的情况下，只闭合S
2
时，求滑动变阻器连入电路的阻值范围。
甲 乙
8.【广西桂林市2015年考物理试卷】如图甲所示，电源电压U=6V，S为单刀双掷开关，小灯泡L的电阻
R =10Ω，R为某种压敏电阻，其阻值R与压力F成反比关系，（如图乙所示），R的正上方装有一电磁铁P，其
L
线圈电阻不计 ．[来源:学+科+网]
（1）在R上水平放置质量为1kg的铁制品，开关接a，通过小灯泡的电流时多大？小灯泡两端的电压为多少伏？
（2）在R上水平放置质量为2kg的铁制品，开关接b，电压表稳定后的示数为4V，则此时压敏电阻的阻值为
多少欧？电磁铁P对铁制品的吸引力为多少牛？
9【. 广西来宾市2015年中考物理试卷】如图所示电路图，电源电压6V保持不变，灯L 的电阻是10Ω，闭合开
2
关S，电流表A 的示数是0.3A，不考考虑温度对灯丝电阻的影响，求：
1
（1）灯L 的阻值．
1 [来源:]
（2）电流表A的示数．
