专题 05 光路作图
学校：___________姓名 ：___________班级：
___________

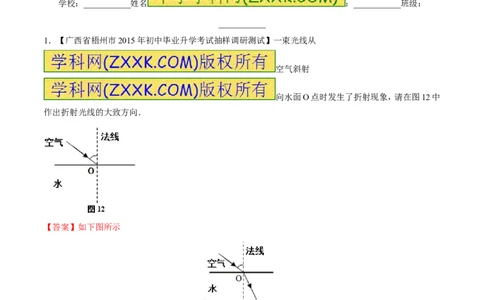

1．【广西省梧州市2015年初中毕业升学考试抽样调研测试】一束光线从
空气斜射
向水面O点时发生了折射现象，请在图12中
作出折射光线的大致方向．
【答案】如下图所示
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2．【盘锦市2015年中考模拟试题（二）】如图所示，一束光垂直射向一顶角为30°的玻璃三棱镜，请在图中画
出光通过三棱镜的光路图。
[来源:学|科|网Z|X|X|K]
【答案】如下图所示
3．【北京市石景山区2015年中考一模】请根据光的反射定律，在图10
中画出入射光线AO的反射光线OB。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】如下图所示
[来源:学*科*网Z*X*X*K]
【解析】 根据反射定律，反射光线、入射光线、法线在同一平面内 ，反射光线和入射光线分居法线两侧，反射
角等于入射角，根据以上规律，由出射点O画出带箭头的有向线段即为反射光线，如图：

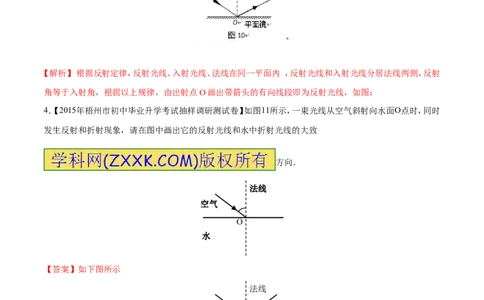

4．【2015年梧州市初中毕业升学考试抽样调研测试卷】如图11所示，一束光线从空气斜射向水面O点时，同时
发生反射和折射现象，请在图中画出它的反射光线和水中折射光线的大致
方向．
法线
空气
O
水
【答案】如下图所示
法线
空气
O
水
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

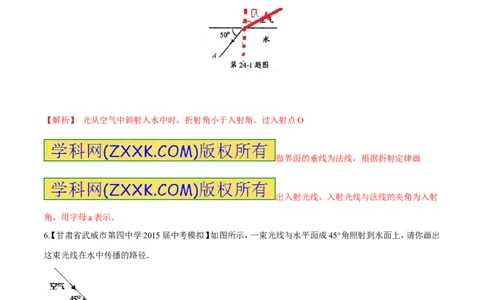

5【江苏省苏州市高新区2015届九年级毕业暨升学模拟考试】如图所示，OA是折射光线，OA与水面夹角为
50°，画出入射光线并标出入射角（用字母a表示）．
【答案】如下图所示
【解析】 光从空气中斜射入水中时，折射角小于入射角。过入射点O
做界面的垂线为法线，根据折射定律画
出入射光线，入射光线与法线的夹角为入射
角，用字母a表示。
6【. 甘肃省武威市第四中学2015届中考模拟】如图所示，一束光线与水平面成45°角照射到水面上，请你画出
这束光线在水中传播的路径．
【答案】如下图所示
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
7.【云南省2015年初中学业水平考试】 图中
OA＇是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OB＇的大致位置。
【答案】如下图所示
【解析】 （光从水中斜射向空气中时，会发生折射现象，折射光线远离法线，入射角越
小，折射角越小，但折射角是大于入射角的，
所以折射光线OB＇的大致位置如上图所示。
【考点定位】光路图的画法
8.【四川省宜宾市20 15年中考科学】如图所
示，已知光线在水面反射的光线OB，O为入射点
．请作出其入射光线和进入水中的折射光线．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】如下图所示
[来源:]
【考点定位】光的反射和折 射
9.【山西省2015年中考物理试题】根据平面镜成像特点，在右图中画出物体
AB在平面镜中所成的像。
【答案】如下图所示
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】 平面镜所成的像与物体关于镜面是对称的，对应点到镜面的距离相等，所以成的像是虚像，如上图所
示。
【考点定位】平面镜成像
[来源:学,科,网Z,X,X,K]
10
.【四川省攀枝花市2015年中考物理试题】小
宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花
能茁壮成长，小宇想让室外太阳光照射到盆中花上 的
B处，如图。请你在图中把光路补充完整并过A点画出放置的平面镜。
【答案】如下图所示
【考点定位】光的反射
[来源:]
11【. 辽宁省锦州市2015年中考物理试卷】如图所示，水面上方有一发光点A ，水中另有一发光点A ．人在空
1 2
气中看到A 在水中的位置就是A 在水中的像A的位置，请画出：
2 1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）A 发出的光经水面反射进入人眼的光路图；
1
（2）A 发出的光进入人眼的光路图．
2
【答案】如下图所示
【考点定位】光路图的画法
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
