1. 凸透镜成像规律：

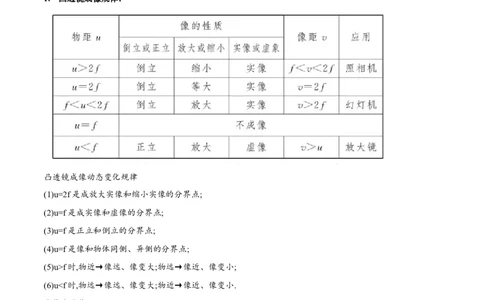

凸透镜成像动态变化规律
(1)u=2f是成放大实像和缩小实像的分界点;
(2)u=f是成实像和虚像的分界点;
(3)u=f是正立和倒立的分界点;
(4)u=f是像和物体同侧、异侧的分界点;
(5)u>f时,物近→像远、像变大;物远→像近、像变小;
(6)u<f时,物远→像远、像变大;物近→像近、像变小.
[来源:学.科.网Z.X.X.K]
实像和虚像：
实像：光屏能承接到所成的像，且物与像在异侧.
虚像：光屏不能承接到所成的像， 且物与像在同侧.
成实像时，物距增大，像距 减小，像缩小；
成虚像时，物距增大，像距增大，像放大。
典型例题
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏
上可成清晰的像．下列说法正确的是
A．凸透镜的焦距是40cm
B．图乙中烛焰成的是倒立放大的像
C．照相 机成像特点与图乙中所成像的特点相同
D．将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像
【答案】 B 解析A、平行于主光轴的光线经凸透镜折射后将汇聚于点F，点F即为此透镜的焦点，从焦点到
透镜中心的距离即为焦距，则透镜的焦距为40cm-30cm=10cm，故本选项错误；B、图乙中，物距u=12cm，像距
v=23cm，像距大于物距，由凸透镜成像规律可知，图乙中烛焰成的是倒立放大的实像，故本选项正确；
C、由凸透镜成像规律可知 ，当u＞2f时，成倒立缩小的
实像，应用于照相机．故本选项错误；D、因为凸透镜成实像时，物距增大，像距减小，所以将蜡烛远离凸透镜，
保持凸透镜、光屏位置不变，则在光屏上不能成清晰的像，要想在光屏上成清晰的像，应将光屏向靠近透镜的
方向移动，故本选项错误．故选B．
易错点拨：凸透镜成像规律是一难点，考生出错率较高，可分以下几步进行研究
第一步：弄清题中的数据的含义，看是物距、像距、焦距。
第二步：从题中信息弄清楚到底是哪一种成像规律。
第三步：确定物距和焦距的关系或像距和焦距的关系，并用字母具体表示出来。
第四步：将数据代入字母关系式中解不等式，问题就得到解决了。
针对练习1、行车记录仪是汽车使用的黑匣子，透过高清镜头摄影记录车辆行
驶途中的影像及声音。如图所示是一款行车记
录仪，通过镜头所成的像是___________（填“实像”或“虚像”），物体离镜头越近，所成的像越
________（填“大”“小”）。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
针对练习2在探究凸透镜成像的实验中，先用焦距为15cm的透镜甲进行实验，在透镜右侧的光屏上得到了
清晰缩小的实像。接下来不改变发光体和凸透镜的位置，改用焦距为10cm的透镜乙继续进行实验．要想在光
屏上再次成清晰的像的方法：一是将光屏向 移动一定距离，可在光屏上得到一个清晰 的实像（放
大、缩小），二是在发光体与透镜之间放置一个焦距合适的 （远视镜、近视镜）。
针对练习3 在“探究凸透镜的成像规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立缩小清晰
的像。则该凸透镜的焦距可能为
A．10cm B．15cm C．20cm D．30cm
2. 探究凸透镜成像规律：

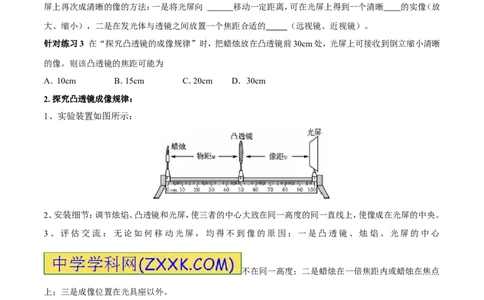

1、实验装置如图所示：
2、安装细节：调节烛焰、凸透镜和光屏，使三者的中心大致在同一高度的同一直线上，使像成在光屏的中央。
3、评估交流：无论如何移动光屏，均得不到像的原因：一是凸透镜、烛焰、光屏的中心
不在同一高度；二是蜡烛在一倍焦距内或蜡烛在焦点
上；三是成像位置在光具座以外。
[来源:.Com]
4、深入拓展：①遮住凸透镜一部分，成像性质不变，像变暗；②蜡烛与光屏对调后，物距变像距，像距变
物距，像的大小与对调前相反，这也说明了光路的可逆性。
典型例题某实验小组用一凸透镜做“探究凸透镜成像规律”实验，进行了以下实验步骤：
（1）将凸透镜正对太阳，在另一侧移动光源，距凸透镜10cm处，光屏接收到一个最小、最亮的光斑，由此可知，
该凸透镜的焦距为___ _____________cm．
（2）如图所示，将光具座上点燃的蜡烛的火焰、透镜、光屏三者的中心调节在________________，移动光屏始
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
终找不到像，这是因为透镜与蜡烛的距离10cm所致（选填“大于”、“等于”或“小于”），应将蜡烛向
________________ （ 选 填 “ 左 ” 或 “ 右 ”） 移 动 一 段 距 离 后 ， 才 能 在 光 屏 上 得 到 烛
焰清晰的像．
（3）把蜡烛移动到B处，移动光屏可得到________________的像（选填“放大”或“缩小”）．再将蜡烛移动
到A处，并移动光屏可得到________________的像（选填“放大”或“缩小”），此时光屏与透镜的距离
________________10cm（选填“大于”或“小于”）．

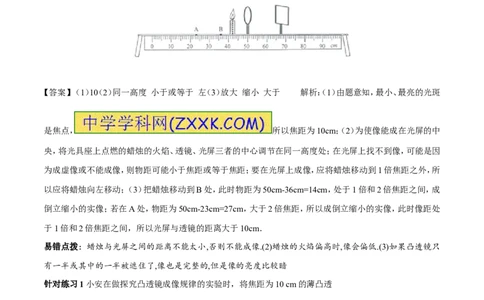

【答案】 （1）10（2）同一高度 小于或等于 左（3）放大 缩小 大于 解析：（1）由题意知，最小、最亮的光斑
是焦点， 所以焦距为10cm；（2）为使像能成在光屏的中
央，将光具座上点燃的蜡烛的火焰、透镜、光屏三者的中心调节在同一高度处；在光屏上找不到像，可能是因
为成虚像或不能成像，则物距可能小于焦距或等于焦距；要在光屏上成像，应将蜡烛移动到1倍焦距之外，所
以应将蜡烛向左移动；（3）把蜡烛移动到B处，此时物距为50cm-36cm=14cm，处于1倍和2倍焦距之间，成
倒立缩小的实像；若在A处，物距为50cm-23cm=27cm，大于2倍焦距，所以成倒立缩小的实像，此时像距处
于1倍和2倍焦距之间，所以光屏与透镜的距离大于10cm．
易错点拨：蜡烛与光屏之间的距离不能太小,否则不能成像.(2)蜡烛的火焰偏高时,像会偏低.(3)如果凸透镜只
有一半或其中的一半被遮住了,像也是完整的,但是像的亮度比较暗
针对练习1小安在做探究凸透镜成像规律的实验时，将焦距为10 cm的薄凸透
镜固定在光具座上50 cm刻度线处，将点燃的蜡烛放
置在光具座上20 cm刻度线处，移动光屏到65 cm刻度线处，烛焰在光屏上成清晰的像。如图所示。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
请结合此实验完成下列问题：
（1）图中所示的实验现象能够说明________的成像特点。（选填选项前的字母）
A．照相机 B．幻灯机 C．放大镜
（2）保持透镜在50 cm刻度线处不动，如果想在光屏上得到更大的清晰的像，应进行的操作是__________。
（选填选项前的字母）
A．将蜡烛左移，光屏左移 B.将蜡烛左移，光屏右移
C.将蜡烛右移，光屏左移 D.将蜡烛右移，光屏右移
（3）保持透镜在50 cm刻度线处不动，若将点燃的蜡烛放在光具座上80 cm刻度线处，将光屏放在光具座上
透镜的左 侧，通过移动光屏，在光屏上可呈现烛焰清晰
的_____的像。（选填选项前的字母）
A．倒立放大 B．倒立缩小
C．正立放大
针对练习2小丽同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，装置如图所示．在实验过
程中保持凸透镜的位置不变，请你根据所学知道回答下列问题．
（1）实验前应首先调节蜡烛的焰心、________________、光屏的中心，在同一高度．
（2）改变蜡烛的位置，使其位于 20cm 刻度线外，再移动光屏，使烛焰在光屏上成清晰的倒立、
________________的实像（选填“放大”、“等大”或“缩小”）
（3）在实验（2）的基础上，将蜡烛和光屏互换位置，此时烛焰在光屏上成清晰________________的
________________实像（选填“放大”、“等大”或“缩小”）
（4）改变蜡烛的位置，使其位于 56cm 刻度线处，小丽从透镜的左侧通过透镜可以看到一
个清晰的________________（选填“倒立”或“正
立”）的像．利用这种成像规律可制成________________镜．
针对练习3用焦距10cm的凸透镜做“探究凸透镜成像规律”的实验，如图所示。（凸透镜的位置固定不动）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）为了便于观察实验现象，实验环境应该 （选填“较亮”或“较暗”）一些此实验过程中蜡烛
燃烧后逐渐变短，则光屏上烛焰的像也将逐渐向
移动。
（2）记录实验数据如下表，请将所缺的实验数据补充完整。
实验序号 物距u/cm 像距v/cm 像的性质
1 30 15 ①____________
2 20 20 倒立等大的实像
3 15 ②_______ 倒立放大的实像
4 6 无 正立放大的虚像
请根据实验序号4的成像规律，写出在生活中的一个应用③
[来源:]
（3）若已在光屏上成清晰的像，此时用遮光布遮住凸透镜的下小半部分，则所成的烛焰的像为
（选填“不完整的像”、“亮度相同的完整像”或“亮度稍暗的完整的像”）。
（4）晓红在早上9 ：00利用太阳光进行观
察凸透镜焦点的活动，她将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出
现一个最小的亮点，她认为此点就是凸透镜的焦点。你认为她这种活动过程存在的问题是：
。
1. 如图，F为凸透镜的两个焦点，A′B′为物体AB的像，则AB在 （ ）
A、图中Ⅰ区域，箭头水平向左
B 、 图 中 Ⅱ 区
域，箭头水平向左
C、图中Ⅰ区域，箭头方向向左斜下方
D、图中Ⅰ区域，箭头方向向左斜上方
2. 某凸透镜的焦距是10cm，当物体沿主光轴从距透镜30cm处向透镜移动时，则下列叙述凸透镜所成像的变
化情况中，正确的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A、像始终变大 B、像始终变小 C、像先变大后变小 D、像先变小后变大
3. 小明将凸透镜紧靠如图甲所示的一幅卡通图片，然后将凸透镜逐渐远离图片的过程中，通过凸透镜
观察到如图乙所示四个不同的像，则四个像出现的先后顺序是（）
A．③②④① B．②③①④ C．①②③④ D．②①④③
4. 如图是蜡烛A通过凸透镜（透镜未标出）成像的示意图。当凸透镜放在哪点时，才可能产生图中所成的像
A’
A、a点 B、b点 C、c点
D、d点
5. 小明有光具座上探究凸透镜成像的规律。他将点燃的蜡烛、凸透镜、分别固定在光具座上，
再移动光屏，可在光屏上得到一个清淅的蜡烛的像，各元件位置如图1所示。则所用凸透镜的
焦距可能为（ ）
A.6cm B.12cm C.15cm D.18cm
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
6.把一只点燃的蜡烛放在焦距为10cm的凸透镜前16cm处.在凸透镜
的另
一侧调节光屏的位置可找到一个清晰的烛焰的像.这个
像是图8中的
[来源:]
1、【2016•山东泰安卷】在“探究凸透镜成像的规律”的实验中，物体距离凸透镜30cm时，在凸透镜另一侧
的光屏上可得到一个倒立的、放大的实像。该凸透镜的焦距可能为（ ）
A．5cm B．10cm C．15cm D．18cm
2. 【2016•四川卷】小林同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如
图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（ ）
A．光屏上形成的是烛焰倒立等大的实像
B．图中成像特点与照相机成像特点完全相同
C．将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，光屏上仍可成清晰的烛焰像
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
D．将蜡烛移到光具座40cm刻度线处，保付凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像
3. 【2016·河北卷】探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一
倍焦距的距离。下列烛焰成像情况，不可能出现的是 （ ）
A．缩小的实像 B．等大的实像 C．放大的实像 D．放大的虚像
4. 【2016·宜昌卷】 小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将
手指尖触摸到凸透镜，这时光屏上
A．出现手指的实像 B．出现手指的影子
C．烛焰的像变得不完整 D．烛焰的像完整，但变暗
5【. 2016·郴州卷】如图所示，烛焰在光屏上成清晰的像。当把蜡烛向左移动一段距离，要在光屏上再次成一个
清晰的像，应该（ ）
A．保持凸透镜不动，光屏向左移 B．保持凸透镜不动，光屏向右移
C．保 持凸透镜和光屏都不动 D．以上做法都
不对
6.2016•四川绵阳卷】小花在做“探究凸透镜成像的规律”实验时发现，保持蜡烛和屏
之间的距离为45cm不变，只改变凸透镜的位置可以在
屏上得到两个清晰的像，将凸透镜从成第一个像的位置向蜡烛移动15cm得到第二个像。她通过分析得出第
一个像与蜡烛相 比是 的（选填“缩小”、“
等大”或“放大”），凸透镜的焦距为 cm。
7. 【2016•苏州卷】（5 分）在探究“凸透镜成像规律”的实验中 ．
[来源:.Com]
（1） 如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f = cm．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（2）如图乙，光屏上呈现清晰的像，此像的性质是 的实像．若保持蜡烛和光屏位置不变，移动透镜至
刻度线处，光屏上能再次呈现清晰的像．
（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中 处能观察到烛焰的像．
（4） 如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距
离后光屏上再次呈现清晰的像．则该眼镜是 眼镜（近视／远视）．
8【. 2016•山东枣庄卷】小峰在探究凸透镜成像规律之后，又对凸透镜的焦距与其凸起程度的关系进行了探究：
（1）小峰第一次选取一个凸起程度较小的凸透镜，测量焦距的实验如图甲所示，测得的焦距为 ．
（2）第二次他又选用一个凸起程度较大的凸透镜，测得的焦距为8cm，由这两次实验可得出的初步结论：
．
（3）小峰回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如图乙所示），受
此启发，于是他选取焦距为10cm的凸透镜，用红光和蓝光来进行图甲的实验，实验结论：对同一凸透镜，
的焦距大些．
（4）在用焦距为10cm的凸透镜探究成“等大实像”的实验时，老师发现有两个小组所测像距分别为17.5cm
和22cm，与理论像距20cm相比偏差较大．若不是因为长度测量方法错误和测量误差导致的，请分析出现这
种情况的原因： ．
9.【2016•江苏省淮安卷】在“探究凸透镜成像规律”的实验中：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）发光体“F”、凸透镜（焦距为f）和光屏在光具座上的位置如图所示，实验前应将光屏向 调整，使发
光体“F”和光屏的中心 位于凸透镜的主光轴上．
（2）保持图中发光体“F”和凸透镜位置不变，左右移动光屏，直到在光屏上成清晰的像，这个像是倒立、
的实像，生活中的 就是利用这一原理工作的．
（3）将发光体“F”从图示位置向右移至A点，要在光屏上再次成清晰的像，需将光屏向 移动．
（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径
较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有 ．
10. 【2016•滨州卷】（6分）小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验。
（1）在如图甲所示的位置上，成的像是等大的倒立的实像。分析实验成像情况可知实验中所用凸透镜的焦距
为 cm。
（2）当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，向 （选填“左”或“右”）移动
光屏会得到一个倒立、 的实像； 就是利用这一成像规律工作的。此时，风一吹，烛焰向左偏，
则光屏上成的像向 偏。
（3）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30cm处的物体时，凸透镜的位置、形
状如图乙所示。如果将物体移至眼前50cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上
更 （选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像。
