☞解读考点
知 识 点
名师点晴
凸透镜对光有会聚作用（通过凸透镜的光束不一定是会聚光束）
[来
1．透镜对光的作用 源:Z*xx*k.Com][来源:Z,xx,k.Com]
[来
源:学。科。网Z。X。X。K][来源:.Com][来源:学.科.网] 凹透镜对光有发散作用（通过凹透镜的光束不一定是发散光束）
凸透镜和凹 确定凸透镜焦点的方法：正对太阳光；最小、最亮
透镜
[来源:学,科,网][来源:学_科_网Z_X_X_K] 2．焦点和焦距
的
光斑
凸透镜焦距越短，对光的会聚能力越强
1．照相机 成倒立、缩小、实像
生活中的透
2．投影仪 成倒立、放大、实像
镜
3．放大镜 成正立、放大、虚像
1．u﹥2f 成倒立、缩小、实像，f﹤v﹤2f
凸
2．f﹤u﹤2f 成倒立、放大、实像，v﹥2f
透镜成像规
律
3．u﹤f 成正立、放大、虚像
（1）看远处物体时：晶状体变薄，焦距变长，折光能力变弱，折射光
线会聚于视网膜
1．正常眼睛
（2）看近处物体时：晶状体变厚，焦距变短，折光能力变强，折射光
线会聚于视网膜上
眼睛和眼镜
2．近视眼 晶状体太厚，折光能力太强，来自远处物体的光会聚在视网膜前
3．远视眼 晶状体太薄，折光能力太弱，来自近处物体的光会聚在视网膜后
（1）物镜：f ﹤u﹤2f 成倒立、放大、实像
1．显微镜 物 物
（2）目镜：u’﹤f 成正立、放大、虚像
目
显微镜和望远镜
（1）物镜：u﹥2f 成倒立、缩小、实像
2．望远镜 物
（2）目镜：u’﹤f 成正立、放大、虚像
目
☞2 年中考
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[2016 年题组]
1、【2016·上海卷】某凸透镜的焦距为10厘米，若 物理
在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（ ）
A． 3厘米 B． 13厘米 C． 23厘
米 D． 33厘米

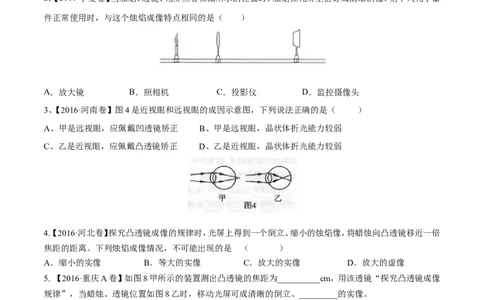

2．【2016·宁夏卷】当烛焰、透镜、光屏三者在图所示的位置时，烛焰在光屏上恰好成清晰的像，则下列光学器
件正常使用时，与这个烛焰成像特点相同的是（ ）
A．放大镜 B．照相机 C．投影仪 D．监控摄像头
3、【2016·河南卷】图4是近视眼和远视眼的成因示意图，下列说法正确的是（ ）
A、甲是远视眼，应佩戴凹透镜矫正 B、甲是远视眼，晶状体折光能力较弱
C、乙是近视眼，应佩戴凸透镜矫正 D、乙是近视眼，晶状体折光能力较弱
4.【 2016·河北卷】探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍
焦距的距离。下列烛焰成像情况，不可能出现的是 （ ）
A．缩小的实像 B．等大的实像 C．放大的实像 D．放大的虚像
5. 【2016·重庆A卷】如图8甲所示的装置测出凸透镜的焦距为__________cm，用该透镜“探究凸透镜成像
规律”，当蜡烛、透镜位置如图8乙时，移动光屏可成清晰的倒立、_________的实像。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
6【. 2016·吉林卷】图13是装有水的圆柱形玻璃杯。将铅
笔靠近玻璃杯的后面 ，透过玻璃杯可以看到笔尖指向
左侧，此时成像为正立、_________的虚像。如果将铅笔由靠近玻璃杯的位置向远处慢慢移动，你会看到笔尖
指向________侧。
7．【2016·山西卷】在“探究凸透镜成像的规律”实验中：
（1）如图甲所示，一束平行主光轴的光线经凸透镜后，在光屏上形成一个最小、最亮的光斑，说明凸透镜对光
具有 作用，该凸透镜焦距是 cm。
（2）为了能使像始终成在光屏中心位置，要调整烛焰、凸透镜和光
屏的中心大致在 。如图乙所示的位置示意图，在
光屏上得到了一个清晰的像，这个像是倒立、 （选填“缩小”或“放大”）的实像，应用此成像规律可制成
。
8.【2016·北京卷】阅读《可调式眼镜》回答40题。
可调式眼镜
人的眼睛看清物体是通过改变晶状体的形状来实现的，晶状体相当于全自动变焦镜头。看近处物体时，
晶状体变凸一些，折射光线的能力变强；看远处物体时，晶状体变扁平一些，折射光线的能力变弱。通过这样
的调节，使远近不同的物体均能在视网膜上成像。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
图30
若晶状体调节能力变弱，就会出现看不清远处物体或近处物体的情况，需要佩戴合适的眼镜进行矫正。
有人发明了一种能矫正视力的可调式眼镜，如图30所示，这种眼镜的镜片中含有一种特殊液体。图31是
可调式眼镜的结构示意图，镜架上有表示移出和加入液体含量的标尺；移动标尺上的滑块可以定量改变镜片
中的液体含量，从而改变镜片的形状；镜片中液体含量的改变量V可以用滑块在标尺上的位置表示。滑块位于
标尺上0刻度线处，表示眼镜的初始状态，此时，镜片的形状是扁平
的，如图31甲所示。当滑块位于标尺上1、2刻度线处时，
分别表示镜片中加入一些液体、加满液体，图31乙是镜片中加满液体的示意图。当滑块位于标尺上-1、-2刻度
线处时，分别表示从镜片中移出一些液体、移出全部液体，图31丙是镜片中移出全部液体的示意图。
为探究 可调式眼镜的矫正效果，首先要确定以下
程序和标准：
选定同一棵树作为观察对象，选定远、中、近三个观察位置，用S表示观察位置到树的距离，如图32甲所
示；用D表示看到树的清晰程度，清晰程 度分为清晰、
不清晰、模糊三个等级，如图32乙所示。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
甲 乙
图32
小京和小贝视力不同，没有佩戴眼镜时，小京在近处看树“清晰”，在远处看树“不清晰”；小贝在远处
看树“清晰”，但在近处看树“不清晰”。
小京和小贝佩戴眼镜后，进行实验的主要步骤如下：
①调节镜片中的液体处于初始状态。
②选择不同观察位置,观察树，将观察结果记录在表格中。
③改变镜片中液体的含量，重复步骤②。
小京和小贝的实验结果记录表（部分数据）分别如表一、表二所示：
表一 小京的实验结果记录表 表二 小贝的实验结果记录表
V -2 -1 0 1 2 V -2 -1 0 1 2
D D
S S
近 清晰 清晰 清晰 近 不清晰 清晰 清晰
中 清晰 清晰 中 清晰
远 清晰 不清晰 模糊 远 清晰
通过实验及对实验结果的分析，两位同学对可调式眼镜有了新的认识。
23．请根据上述材料，回答下列问题:（选填选项前的字母）
（ 1 ） 调 节 眼 睛 晶 状 体 形 状 的 作 用 是 帮 助 我 们 看 清
。（只有一个选项正确）
A．不同亮度的物体 B．不同颜色的物体
C．不同距离的物体 D．不同大小的物体
（2）为了使小京在远、中、近处看树都“清晰”，调节镜片内液体含量的措施是 。（只有一个选项
正确）
A. 加满液体 B.加入一些液体 C.移出一些液体 D.移出全部液体
（3）为了使小贝在近处看树“清晰”，调节镜片内液体含量的措施是 。 （至少有一个选项正确）
A. 加满液体 B.加入一些液体 C.移出一些液体 D.移出全部液体
[2015 年题组]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
1.【2015·山西】在“探究凸透镜成像规律” 实验中，
烛焰、凸透镜和光屏处于如图所示的位置时，恰能在光屏上成了一个清晰的像，应用这一成你原理的是 （
）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．潜望镜 B．放大镜 C．照相机 D．投影仪
2.【2015·乌鲁木齐】如图，一束来自远处物体的光经某同学
眼睛的角膜和晶状体折射后所成的像落在视网膜之前，
则该同学是（ ）
A．近视眼，需要用凹透镜矫正
B．近视眼，需要用凸透镜矫正
C．远视眼，需要用凹透镜矫正
D．远视眼，需要用凸透镜矫正
3.【2015·河北】如图所示，是小明探究甲凸透镜(f =20cm)的成像情况。此时，他又用乙凸透镜(f =10cm)
甲 乙
替换甲凸透镜，不改变蜡烛和凸透镜的位置，继续实验。下列关于乙凸透镜成像情况，
说法正确的是
A．要在光屏上成清晰的像，光屏应向右移动
B．要在光屏上成清晰的像，光屏应向左移动
C．移动光屏，在光屏上可以得到一个清晰放大的像
D．移动光屏，在光屏上可以得到一个清晰缩小的像
4【. 2015·贵港市】某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，
如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳
出下列说法，其中错误的是（ ）
A．烛焰位于a点时，屏上出现的实像最小
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
B．烛焰位于c点时，屏上出现的实像最大
C．烛焰位于b点时，屏上出现的实像最大
D．烛焰位于d点时，成正立放大的虚像
ab、cbccbd5.【2015·来宾市】下列透镜中，属于凹透镜的是（ ）
A． B． C． D．
6【. 2015·吉林】如图所示，通过水瓶可 以看到放大
了 的文字。这是因为装水的水瓶相当于
透镜，形成了文字正立、放大的 像。
7.【2015·青海】在凸透镜前2倍焦距以外放一物体，则在凸透镜另一侧成倒立、缩小的实像。如果把物体和
像的位置对调，则成_________、_________的实像。
8【. 2015·安徽】如图，L表示凹透镜，MN为主光轴，O点为光心。图甲和图乙表示经过凹透镜的两条特殊光
路，请请运用凹透镜的特殊光路，在图丙中画出物体AB通过凹透镜所成虚像A＇B＇的光路图。
9.【2015·来宾市】做出图2中入射光线经过凸透镜后的折射光线．
10【. 2015·北京】小安在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，移动光屏到65cm刻度线处，蜡烛在光屏上成清晰
的像。如图所示。
请结合此实验完成下列问题：
（1）图15所示的实验现象能够说明 的成像特点。（选填选项前的字母）
A、照相机 B、幻灯机 C、放大镜
（2）保持透镜在 50cm 刻度线不动，如果想在光屏上得到更大的清晰的像，应进行的操作
是 。（选填选项的字母）
A、将蜡烛左移，光屏左移 B、将蜡烛左移，光屏右移
C、将蜡烛右移，光屏左移 D、将蜡烛右移，光屏右移
（3）保持透镜在 50cm 刻度线处不动，若将点燃的蜡烛放在光具座上 80cm 刻度线处，将光
屏放在光具座上透镜的左侧，通过移动光屏，在光屏上
可呈现烛焰清晰的
的像。（选填选项前的字母）
A、倒立放大 B、倒立缩小 C、正立放大
☞考点归纳
归纳 1： 三条特殊光线：(1)凸透镜：平行于主光轴的光线经凸透镜折射以后，穿过焦点；过光心的光线传
播方向不改变；过焦点的光线经凸透镜折射以后平行于主光轴射出。(2)凹透镜：平行于主光轴的光线经凹透
镜折射以后，折射光线的反向延长线穿过焦点；过光心的光线传播方向不改变；延长线过另一侧焦点的光线
经凹透镜折射以后平行于主光轴射出。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
归纳 2：凸透镜成像特点归纳
凸透镜既可以成实像，也可以成虚像，像可以是放大的，也可以是缩小的。“一倍焦距分虚实，二倍焦距分大
小(实像)”，当凸透镜成实像时，遵循“物近像远像变大”的规律，当凸透镜成虚像时，遵循“物近像近像变
小”的规律，例如用放大镜观察物体时，欲使看到的像更大些，应将凸透镜远离物体(在凸透镜焦距以内)。
归纳 3：测算焦距的方法：对凸透镜焦距的测量可以采用题中借助太阳光的方法测量，还可以利用凸透镜
成 像 规 律 来 测 量 ， 当 物 体 在 二 倍 焦 距 处 ， 物 体 成 倒 立 等 大 的
实像，物距为焦距的二倍，测出物距，即可算出焦距。
☞易错易混
1. 会聚和发散：
凸透镜对光有会聚作用，那么通过凸透镜的光束都是会聚光束吗？凹透镜对光有发散作用，通过凹透镜
的光束都是发散光束吗？显然不是，从焦点发出的光通过凸透镜后变成与主光轴平行的平行光束，预射向焦
点 的 光 通 过 凹 透 镜 后 也 变 成 与 主 光 轴 平 行 的 平 行 光 束 ， 那 么 会 聚 和
发散是怎样体现的呢？如下图（1）所示，如果
没有凸透镜，光在同种均匀介质中沿直线传播，光会沿
着图中虚像方向一直传播下去，光斑越来越大，然而通过凸透镜后，变成平行光束，光斑比不用凸透镜时减小，
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
所以凸透镜对光线起了会聚作用；凹透镜的
发散作用如下图（2）所示，如果没有凹透镜，光斑会越来越小，可以会聚成一点，然而通过凹透镜后，变成平
行光束，光斑比不用凹透镜时大，所以凹透镜对光起了发散作用。想一想：你能在3、4两图的方框中填入适当
的透镜吗？
2. 凸透镜成像规律
3.近视眼和远视眼
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
☞解题技能
凸透镜成像规律：
一倍焦距内外分虚实；二倍焦距内外分大小；实像总是异侧倒立的；虚像总是同侧正立的。
典例：【山东省烟台市2014年初中学生学业考试物理试卷】实验室备有甲、乙、丙三个凸透镜，三个实验小组
分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分
别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f 、f 、f 的大小关系为（ ）
甲 乙 丙
A．f ＞f ＞f
甲 乙 丙
B．f ＞f ＞f
乙 丙 甲
C．f ＞f ＞f
乙 甲 丙
D．f ＞f ＞f
丙 乙 甲
☞1 年模拟
1. 【山东省济南市天桥区2016届九年级下学期学业水平考试】3D电影具有三维立体视觉效果，拍摄时将两
个摄像头按照人两眼间的距离放置，同时拍摄，制成胶片；放映时，两个放
映机在银幕上呈现两个略有差异的画面。观看者带上
特殊眼镜后，就和直接用双眼看到物体的效果一样。拍摄时，摄像头相当于
A．凸透镜，并把拍摄景物放在焦点以内
B．凸透镜，并把拍摄景物放在焦点和二倍焦距点之间
C．凸透镜，并把拍摄景物放在二倍焦距点之外
D．凹透镜，并把拍摄景物放在焦点以内
2. 【2016年福州市初中毕业会考、高级中等学校招生考试】图4中正确表示像与物关系的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3. 【2016年宜昌市九年级四月统一质量监测】把一物体放在凸透镜前15cm处的光屏上得到一个缩小的实像，
该凸透镜的焦距可能是（ ）
A. 6cm B. 10cm C. 12cm D. 24cm
4．【天津市红桥区2016届九年级下学期第二次模拟考试】小丽站在穿衣镜前2 m的地方照镜子，则镜中的像
与小丽之间的距离是 ；如图10所示，保持蜡烛、凸透镜的位置不变，调节光屏到图示位置时，光屏上得到了
清晰的像. 利用这个成像规律可以制成 .
图10
5.【 湖北省黄冈市2016年中考模拟试题】小明借助自拍杆用手机自拍（如图），与直接拿手机自拍相比，利用
自拍杆可以增大物距，使像____________（选填“变大”或“变小”），从而_____
_________（选填“增大”或“减小”）取景范围，取得
需要的拍摄效果。
第9题图
6.【 2016年宜昌市九年级四月统一质量监测】小丽用手机对着平面镜给自己照全身相，她距离平面镜1m，手
机距离平面镜0.4m。手机摄像头相当于一个 镜，她在平面镜中的像距离手机为 m。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
12、【云南省玉溪市红塔区第一学区2016届九年级第一次模拟考试】物理课中使用幻灯机投影，投影屏幕上
得到了放大的 （选填“虚像”或“实像”）；投影屏幕使用粗糙的白布做成，这是利用光在白
布上发生 （选填“漫反射”或“镜面反射”），可以使教室里各个座位上的同学都能看到画面．
7.【 山东省济南市天桥区九年级2016届第一次模拟考试】在“探究凸透镜成像的规律”实验中，某同学的实
验如图45甲所示。
（1）凸透镜对光有______________作用。
（2）如图45甲所示，要使烛焰的像成在光屏的中央，应进行的调整是________。
（3）实验用凸透镜的焦距为10 cm，当把蜡烛放在距离凸透镜15 cm处，调节另一侧光屏的位置，可得到烛焰
清晰的倒立、___________（选填“放大”、“缩小”或“等大”）的__________（选填“实”或“虚”）像。
（4）某小组实验时对图甲中的装置进行了改进，将蜡烛换成LED灯，而且将光屏换成带有方格的光屏，如图
45乙所示。你认为实验小组对该实验进行改进的优点是_______________________________。
8．【广东省潮州市高级实验学校2016届九 年级物理第
一次模测考试】（1）如题1 5（ l）图所示，请画出入射或
折射光线，使光路完整。
