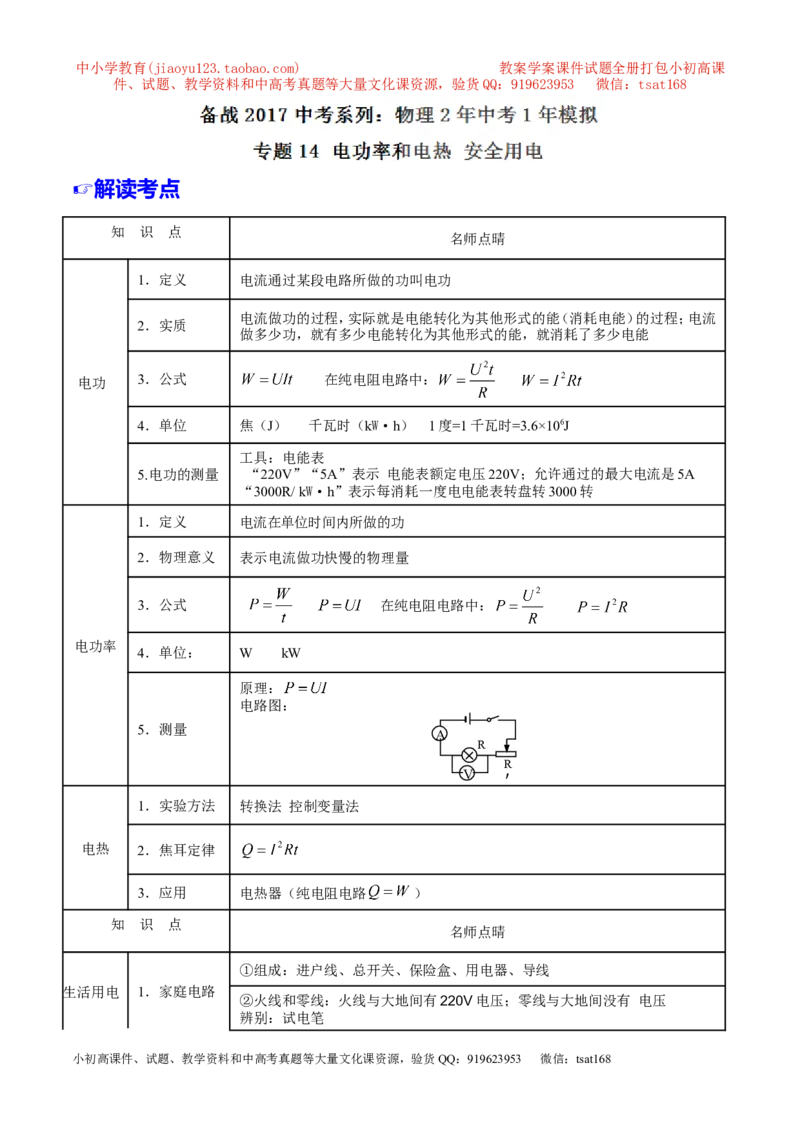

☞解读考点
知 识 点
名师点晴
1．定义 电流通过某段电路所做的功叫电功
[来源:学§科§网Z§X§X§K] [来源:学§科§网Z§X§X§K]

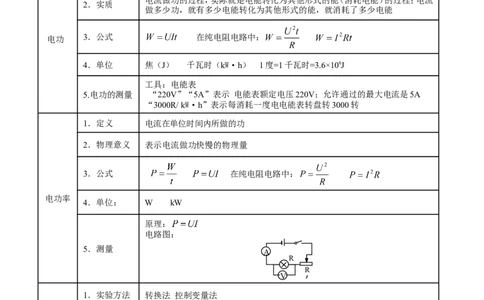

电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流
2．实质
做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能
电功 3．公式 在纯电阻电路中：
[来源:]
4．单位 焦（J） 千瓦时（kW·h） 1度=1千瓦时=3.6×106J
工具：电能表
5.电功的测量 “220V”“5A”表示 电能表额定电压220V；允许通过的最大电流是5A
“3000R/ kW·h”表示每消耗一度电电能表转盘转3000转
1．定义 电流在单位时间内所做的功
2．物理意义 表示电流做功快慢的物理量
3．公式 在纯电阻电路中：
电功率
4．单位： W kW
原理：
电路图：
5．测量
A
R
R
V
′
1．实验方法 转换法 控制变量法
电热 2．焦耳定律
3．应用 电热器（纯电阻电路 ）
知 识 点
名师点晴
①组成：进户线、总开关、保险盒、用电器、导线
生活用电 1．家庭电路
②火线和零线：火线与大地间有220V电压；零线与大地间没有 电压
辨别：试电笔
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
③三线插头和三孔插座
④保险丝：保护电路，当电路中电流过大时熔断，不至发生火灾
保险丝是由电阻率大、熔点低的铅锑合金制作的
短路
2．家庭电路
中电流过大
的原因
用电器的总功率过大
低压触电：单线触电、双线触电
触电的类型
高压触电：高压电弧触电、跨步电压触电
3．安全用电
安全用电的原则：不接触低压带电体，不靠近高压带电体，
不弄湿用电器、不损坏绝缘层。
☞2 年中考
[2016 年题组]

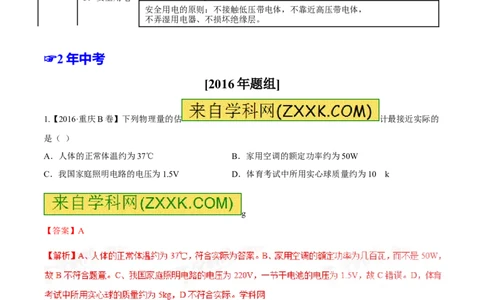

1.【2016·重庆B卷】下列物理量的估 计最接近实际的
是（ ）
A．人体的正常体温约为37℃ B．家用空调的额定功率约为50W
C．我国家庭照明电路的电压为1.5V D．体育考试中所用实心球质量约为10 k
g
【答案】A
【考点定位】温度 电功率 电压
2【. 2016·重庆B卷】一只小灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图6甲所示的电路进
行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0~3V、0~0.6A，滑动变阻器的规格为“10Ω
1A”，他根据实验数据作 出了电压表、电流表示数的U
—I图像，如图6乙所示。则以下判断正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

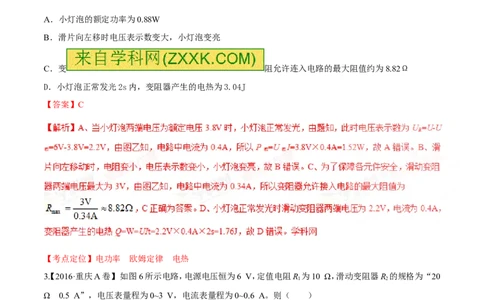

A．小灯泡的额定功率为0.88W
B．滑片向左移时电压表示数变大，小灯泡变亮
C．变 阻允许连入电路的最大阻值约为8.82Ω
D．小灯泡正常发光2s内，变阻器产生的电热为3.04J
【答案】C
【考点定位】电功率 欧姆定律 电热
3【. 2016·重庆A卷】 如图6所示电路，电源电压恒为6 V，定值电阻R 为10 Ω，滑动变阻器R 的规格为“20
1 2
Ω 0.5 A”，电压表量程为0~3 V，电流表量程为0~0.6 A。则（ ）
A． 电压表测量的是电阻R 两端的电压
1
B． 当变阻器R 的滑片P像左移动时，电压表的示数变小
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C． 为了保证电路中各元件安全工作，变阻器R 接入电路的阻值范围是2~10 Ω
2
D． 当变阻器R 接入电路中的阻值是8 Ω时，通电1 min电阻R 产生的热量是53.3 J
2 1
【答案】C

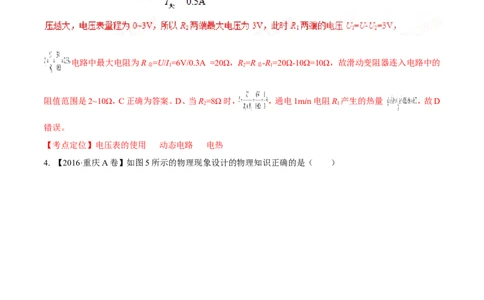

电路中最大电阻为R =U/I=6V/0.3A =20Ω，R=R -R=20Ω-10Ω=10Ω，故滑动变阻器连入电路中的
总 1 2 总 1
阻值范围是2~10Ω，C正确为答案。D、当R=8Ω时， ，通电1min电阻R 产生的热量 ，故D
2 1
错误。
【考点定位】电压表的使用 动态电路 电热

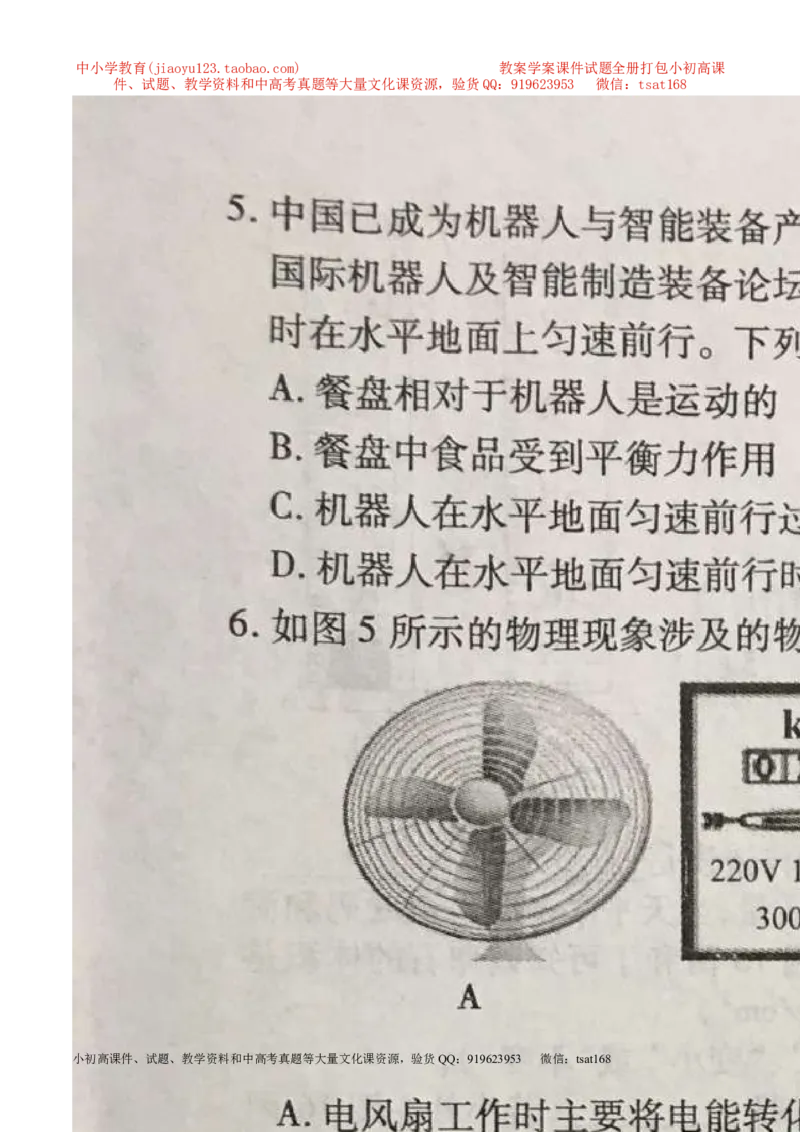

4. 【2016·重庆A卷】如图5所示的物理现象设计的物理知识正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电风扇工作时主要将电能转化为机械能
B．家庭电路中的电能表是测量电流做功快慢的
C．法拉第根据图示电磁感应的原理制成了电动机
D．测电笔按图示的方法使用可以辨别家庭电路中的火线与零线
【答案】A
【解析】A、电风扇工作时将电能转化为机械能，A正确为答案。B、电能表是测量电功的仪表，故B错误。C、法
拉第根据电磁感应原理制成了发电机，故C错误。D、使用测电笔时，笔尾金属体应和手接触，故D的做法错
误，不符合题意。
【考点定位】电功 电能表 测电笔的使用
5【. 2016·天津卷】图7所示的电路中a、b、c为三只电表（电压表或电流表），闭合开关S，标有“3V 3W”的灯
泡L 正常发光，标有“6V 3W”的灯泡L 虽然放光但较暗，若不考虑温度对灯丝电阻的影响，下列说法正确
1 2
的是（ ）
A.电表a 为电流表，且示数为1.5A B.电表b为电
压表，且示数为3V
C.电表c为电压表，且示数为3V D.灯泡L 的实际功率为0.75W
2
【答案】CD
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
灯泡L 的实际功率P =UI =3V×0.25A=0.75W，故D正确，故选CD。
2 2 2
考点：欧姆定律的应用；实际功率
6.【2016·天津卷】下列说法中不符合安全用电原则的是（ ）
A.不接触低压带电体，不靠近高压带电体 B.更换灯泡、搬动电器前先断开电源开关
C.用湿毛巾擦洗正在发光的台灯灯泡，保持其清洁 D.长期使用的家用电器达到使用寿命后及时更换
【答案】C
【解析】不接触低压带电体，不靠近高压带电体，是安全用电的基本原则，A符合安全用电原则；更换灯泡、搬
动电器之前必须断开开关，否则可能引起触电，B符合安全用电原则；水是电的导体，用湿毛巾擦洗正在发光
的台灯灯泡时，可能会因湿毛巾导电而发生触电事故，C不符合安全用电原则；家用电器达到使用寿命应及
时更换，避免因线路老化造成短路，符合安全用电原则，故选C。
考点：安全用电原则

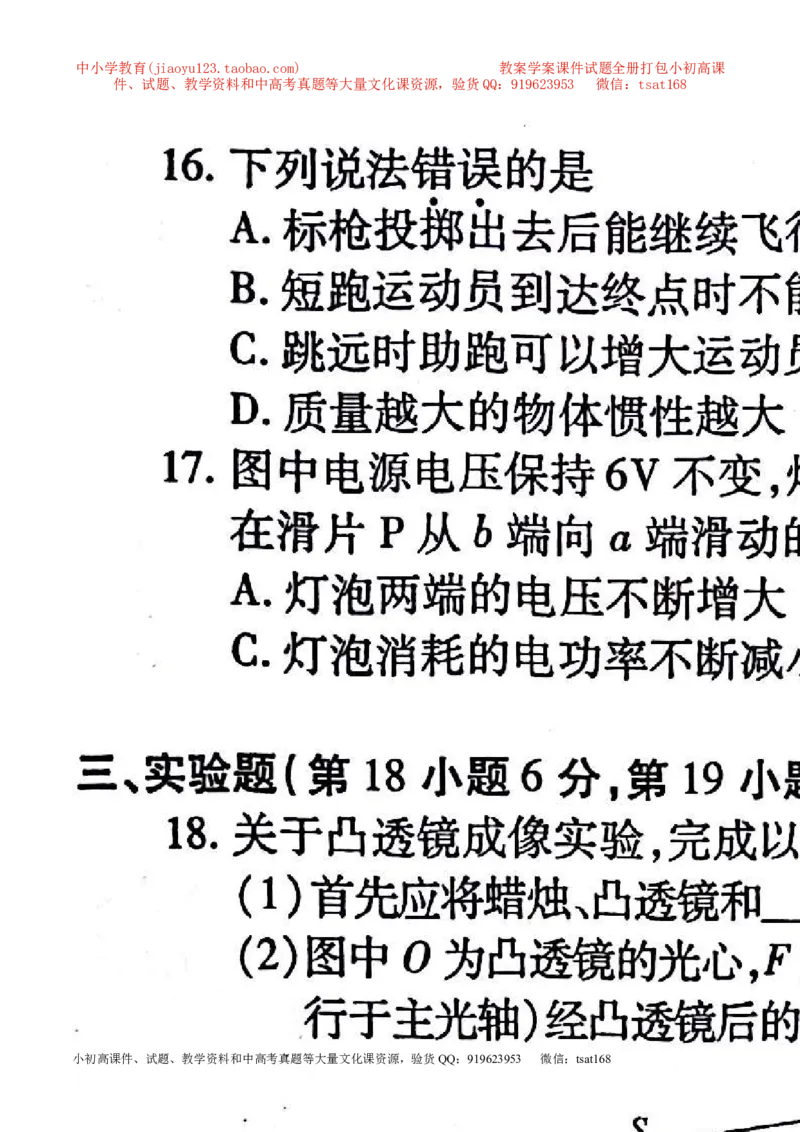

7. 【2016·安徽卷】 图中电源电压保持6V不
变，灯泡L标有“6V 6W”字样，开关闭合后在滑片P从b端向a端滑动的过程中，下列说法正确的是（ ）
A灯泡两端的电压不断增大 B通过灯泡的电流不断减小
C灯泡消耗的电功率不断减小 D灯泡消耗的电功率恒定不变
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】A
8.【2016·新疆卷】如图所示，电源电压保持不变，闭合开关S，当滑片P向下移动时，则（ ）
A．电流表的示数变小，灯变暗
B．电压表的示数变大，灯变暗
C．电压表的示数不变，总功率变大
D．电流表的示数变大，总功率变小
【答案】A
【解析】由题图可知，小灯泡和滑动变阻器串联，电流表测串联电路的电流，电压表测电源电压，当滑动变阻
器滑片P向下移动时，电阻变大。由I=U/R，电路中电流变小，电流表示数变小；小灯泡实际功率变小，灯变暗；
电压表示数不变。故A正确为答案。选项B、C、D不符合题意。
【考点定位】动态电路分析
9.. 【2016·山西卷】“注意安全，珍惜生命”是大家的共同心愿。下列一些做法符合用电安全的是
【答案】C
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】安全用电

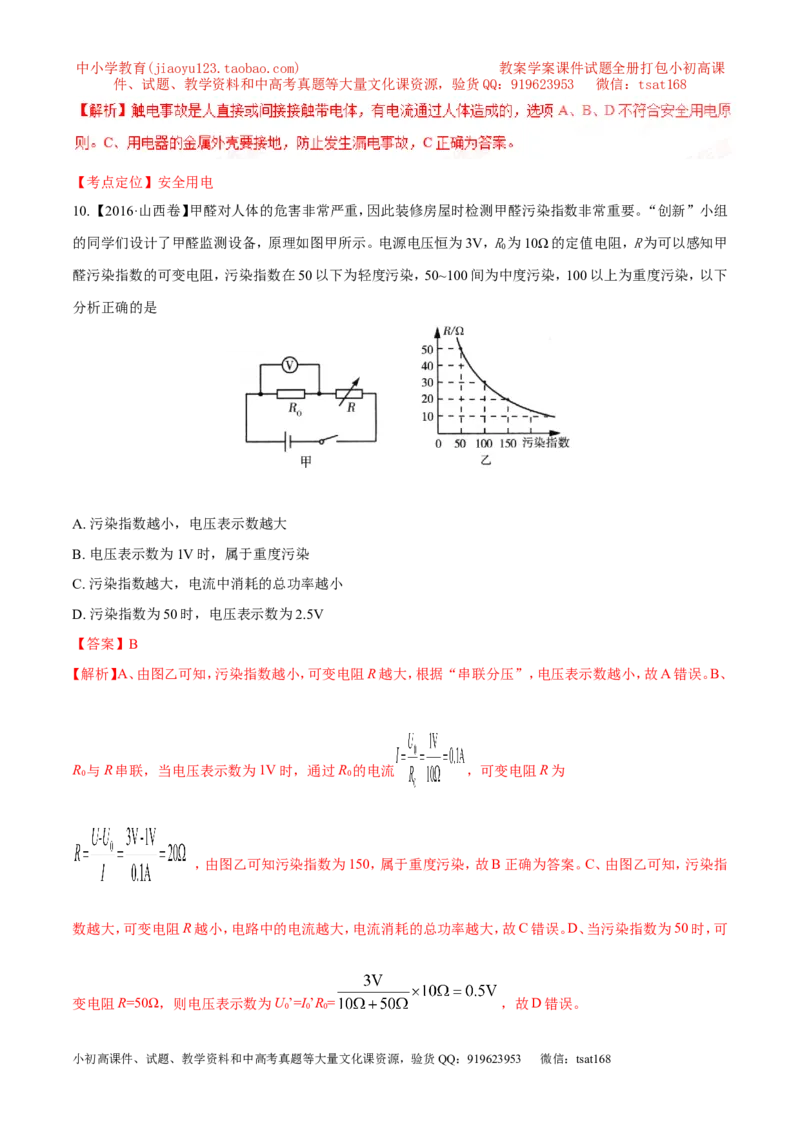

10. 【2016·山西卷】甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。“创新”小组
的同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为3V，R为10Ω的定值电阻，R为可以感知甲
0
醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染，以下
分析正确的是
A. 污染指数越小，电压表示数越大
B. 电压表示数为1V时，属于重度污染
C. 污染指数越大，电流中消耗的总功率越小
D. 污染指数为50时，电压表示数为2.5V
【答案】B
【解析】A、由图乙可知，污染指数越小，可变电阻R越大，根据“串联分压”，电压表示数越小，故A错误。B、
R 与R串联，当电压表示数为1V时，通过R 的电流 ，可变电阻R为
0 0
，由图乙可知污染指数为150，属于重度污染，故B正确为答案。C、由图乙可知，污染指
数越大，可变电阻R越小，电路中的电流越大，电流消耗的总功率越大，故C错误。D、当污染指数为50时，可
变电阻R=50Ω，则电压表示数为U’=I’R= ，故D错误。
0 0 0
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】电功率
11．【2016·西宁卷】下列做法中符合安全用电要求的是
A．修理家庭电路时没有断开总开关 B．用电器的金属外壳接地
C．电灯的开关接在零线和灯泡之间 D．在家庭电路中，保险丝熔断后用铜丝代替
【答案】B
考点：安全用电常识
12、【2016·吉林卷】某用电器正常工作时通过的电流大约为4A，该用电器可能是
A．手机 B．节能灯 C．遥控器 D．电饭锅
【答案】 D
【解析】由功率计算式p=UI得，该用电器的功率大约为p=220V×4A=880W，手机、节能灯、遥控器的功率都很
小，一般家庭使用的电饭锅消耗的功率较大，故D选项符合题意，选填D。答案：D
考点：常用电器功率估测

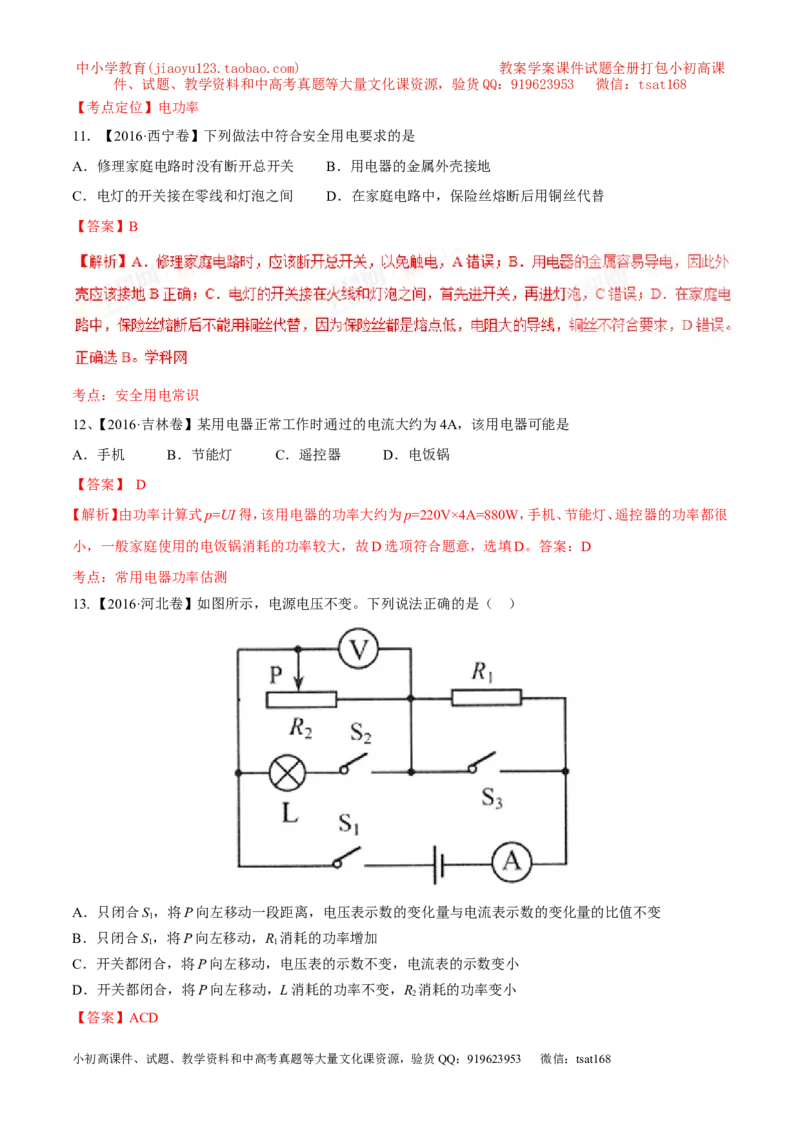

13. 【2016·河北卷】如图所示，电源电压不变。下列说法正确的是（ ）
A．只闭合S，将P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变
1
B．只闭合S，将P向左移动，R 消耗的功率增加
1 1
C．开关都闭合，将P向左移动，电压表的示数不变，电流表的示数变小
D．开关都闭合，将P向左移动，L消耗的功率不变，R 消耗的功率变小
2
【答案】ACD
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】欧姆定律；电功率
14.【2016·吉林卷】把额定功率为9W的护眼灯接入家庭电路中，它与电视机的连接方式是______联的；护眼
灯正常工作时每分钟消耗的电能是____________ J。
【答案】并 540
【解析】并联电路中各支路工作互不影响，故家用电器通常是并联的； P=9W，t=1min=60s,，
W=Pt=9W×60s=540J。
考点：家用电器的连接方式；电能的计算。
15【. 2016·吉林卷】如图8所示的电路，电源电压3V保持不变。闭合开关S、S，电流表的示数为0.3A，则R 的
1 2 1
阻值是_______Ω；断开开关S 后，电流表示数变化了0.2A，此时R 消耗的电功率是________W。
2 2
【答案】10 0.2
【解析】当闭合开关S、S 时，电阻R 被S 短路，电路中只有R 接入，等效电路如下图8—1所示，由欧姆定律
1 2 2 2 1
得： ；断开开关S 后，电阻R 与R 串联，等效电路如图8—2所示，此时电路中的电流
2 1 2
减小，I=I-0.2A=0.3A-0.2A=0.1A，R 两端电压为 U=IR=0.1A×10Ω=1V，R 两端电压为 U U-
2 1 1 1 2 1 2 2=
U=3V-1V=2V，R 消耗的电功率是P=UI=2V×0.1A=0.2W。故答案为：10 0.2
1 2 2 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
考点：多态电路分析；短路知识应用；欧姆定律应用；串联电路特点应用；电功率计算。
16【. 2016·安徽卷】图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表
的示数为0.8A，则电阻R= Ω。.通电10s. R产生的热量为 J.
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

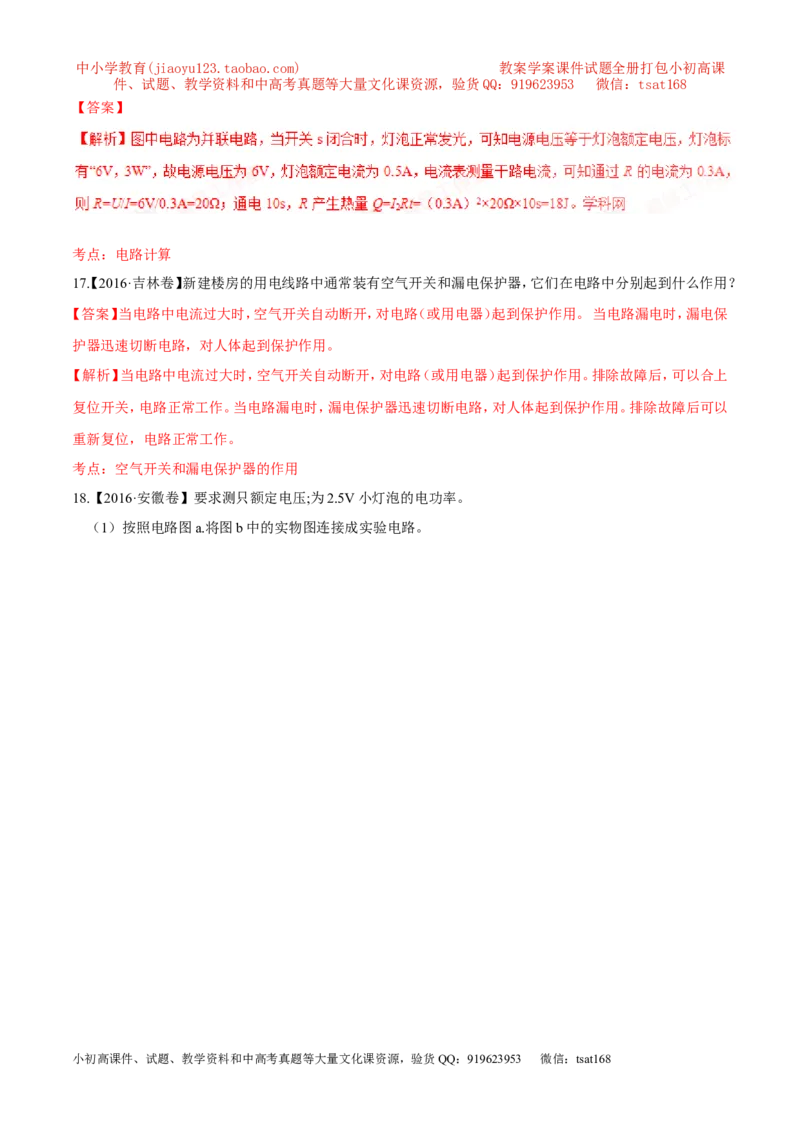

【答案】
考点：电路计算
17【. 2016·吉林卷】新建楼房的用电线路中通常装有空气开关和漏电保护器，它们在电路中分别起到什么作用？
【答案】当电路中电流过大时，空气开关自动断开，对电路（或用电器）起到保护作用。 当电路漏电时，漏电保
护器迅速切断电路，对人体起到保护作用。
【解析】当电路中电流过大时，空气开关自动断开，对电路（或用电器）起到保护作用。排除故障后，可以合上
复位开关，电路正常工作。当电路漏电时，漏电保护器迅速切断电路，对人体起到保护作用。排除故障后可以
重新复位，电路正常工作。
考点：空气开关和漏电保护器的作用

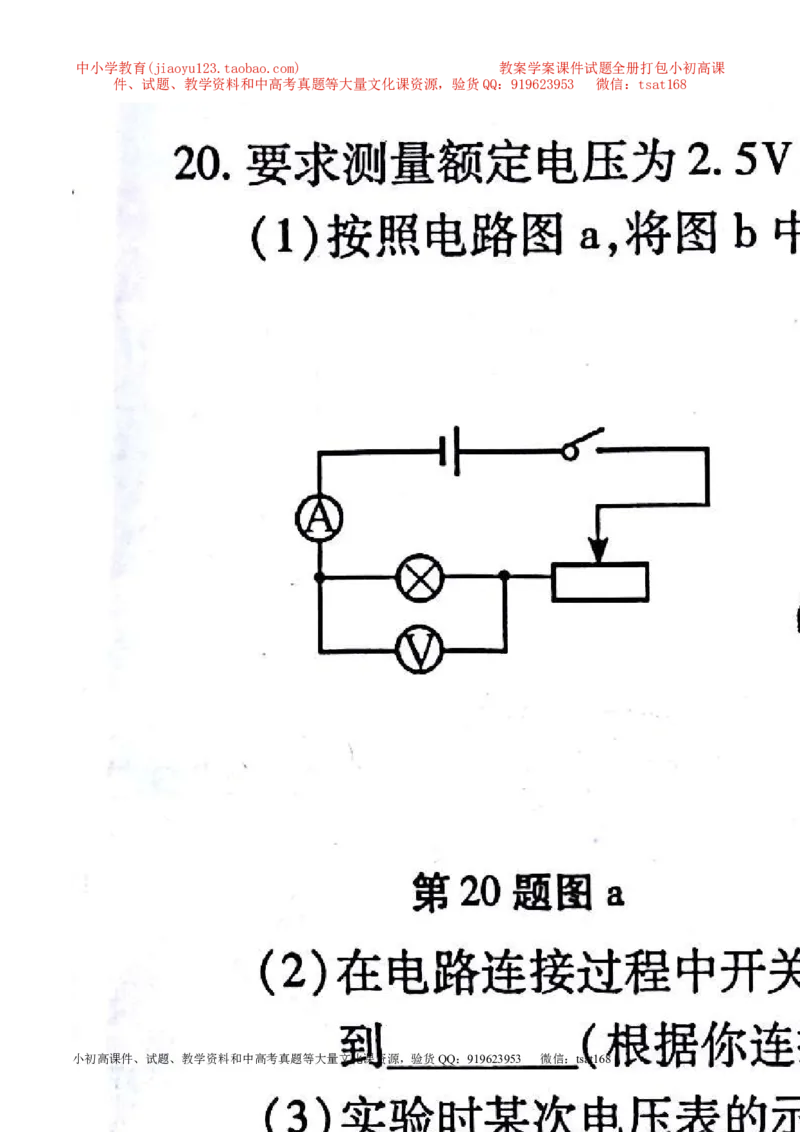

18.【2016·安徽卷】要求测只额定电压;为2.5V小灯泡的电功率。
（1）按照电路图a.将图b中的实物图连接成实验电路。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（2）在电路连接过程中开关应处于 状态，闭合开关前，要把滑动变阻器的滑片移到 （根
据你连接的实物电路选填“最右端”或“最左端”）
（3）实验时某次电压表的示数为2.20V，对应电流表示数如图c所示，则小灯泡此时的电功率为 W，
要想测出小灯泡的额定功率，接下来的操作是： 。
【答案】（1）答案如图所示
（2）断开；最右端；（3）0.528，移动滑片，直到电压表的示数为2.5V，记录对应的电流表示数。
考点：测量小灯泡电功率实验
19【. 2016·宁夏卷】如图甲所示是小明常用的一个插线板．他在使用时发现：插线板上的开关断开时指示灯不
发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏了，开
关闭合时插孔也能提供工作电压．
（1）根据上市现象，你认为插线板的指示灯和开关的连接方式是 ．
（2）请你在图乙中画出插线板开关、指示灯和插孔的连接方式，并把插线板与电源线接通．
【答案】（1）串联；（2）如下图所示
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】家庭电路的连接
20【. 2016·北京卷】如图33所示，电源两端电压为12V并保持不变，电阻R 的阻值为8Ω。当开关S闭合时，电
1
压表示数为4V。
图33
求：（1）电阻R 的阻值；
2
（2）电阻R 消耗的电功率P。
1 1
【答案】（1）4Ω（2）8W
【解析】（1）解：当开关S闭合时，电路为R 和R 串联电路；电压表测量电阻R 的电压；
1 2 2
故当电压表示数为4V时，即U=4V时；U = U –U =12V– 4V=8V；
2 1 2
由欧姆定律公式可得：I= =1A；
串联电路电流处处相等，故R= =4Ω
2
（2）P=UI =8V×1A=8W
1 1
考点：欧姆定律、电功率
21【. 2016·西宁卷】如图14甲所示，电源电压U=10V，R 为定值电阻，阻值为20Ω，R为滑动变阻器，R的最大
1
阻值为50Ω，小灯泡上标有“6V 3W”字样，小灯泡的U—I关系如图乙所示。求：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）小灯泡正常工作时通过灯丝的电流。
（2）S闭合，S、S 都断开时，调节滑动变阻器滑片使小灯泡两端的电压为4V时，滑动变阻器接入电路的阻值。
1 2
（3）S、S、S 都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小，这个最小功率是多少？
1 2
【答案】（1）0.5A （2）15Ω （3）7W
（3）S、S、S 都闭合时，R 与R并联
1 2 1
调节滑动变阻器滑片到最右端时，电路消耗的总功率最小：
P = P + P =5W+2W=7W
总 R1 R
考点：电功率计算 欧姆定律的计算
22.【2016·重庆B卷】小亮家新装了一台智能电 热马桶
盖，如图1 7甲所示，他查阅使用说明书发现便座加热
电路有高、中低三档并可手动调 节，其额定电压为
220V，低温档，中温档的额定功率分别为22W和44W。利用所学知识他设计了一个等效电路图，如图17乙所
示，用两定值电阻 和 表示两电热丝，单刀双掷开关 可接a或b。当它接入家庭电路中正常工作时：
（1）低温档加热的电流多大？
（2）中温档加热5h，消耗多少度电？
（3）高温档加热的额定功率是多少瓦？
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[【答案】（1）0.1A （2）0.22度 （3）88W
【考点定位】电功率的计算
[2015 年题组]
1．【2015·安徽】如图所示，两个小灯泡L、L 串联，闭合开关S，L 发光，L 不发光。发生这一现象的原因，不
1 2 1 2
可能的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电源电压较低 B.L 发生了断路
2
C．L 发生了短路 D.L 的是实际功率很小
2 2
【答案】B
【解析】试题分析：两灯泡串联，其中L 发光，L 不发光，可能原因电源电压较低，灯L 实际功率太小，没有达
1 2 2
到发光的功率，AD正确，不符合题意；既然L 发光，说明电路中有电流通过，则L 不可能断路，有故障也只
1 2
能是短路，故答案选B.
【考点定位】电路故障；灯泡的实际功率
2.【2015·北京】下列选项中符合安全用电要求的是（ ）
A．用湿手拨动空气开关
B．电线的绝缘皮破损时应及时更换
C．在未断开电源开关的情况下更换灯泡
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
【答案】B
【解析】
【考点定位】安全用电
3．【2015·海南】如图是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随
压力的增大而减小
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
，电源电压不变，R 是定值电阻，在潜水器下
0
潜过程中，电路中有关物理量的变化情况是 ( )
A．通过显示器的电流减小
B．R 两端的电压增大
0 [来源:Z。xx。k.Com]
C．传感器两端的电压增大
D．电路的总功率减小
【答案】B
【解析】试题分析：当潜水器下潜过程中，深度增大，压力增大，所以电阻变小，总电阻变小，电流增大，电流表
示数变大，故A错误；电流增大，所以R 两端的电压增大，故B正确；由于两电阻为串联，所以传感器两端的
0
电压减小，故C错误；总电流增大，电压不变，所以总功率是增大的，故D错误；应选B。
【考点定位】 物理与科技
4．【2015·河南】关于家庭电路和安全用电，下列说法正确的是 （ ）
A．开关 应接在用电器和零线之间 B．用电器
着火时，应迅速向用电器泼水
C．使用电冰箱时，外壳必须接地 D．为了方便，可抓着导线拉出插座上的插头
【答案】 C
【考点定位】 安全用电
5、【2015·重庆B】电源电压3V保持不变，把标有“3V 3W”的灯L 和标有“3V 1.5W”的灯L 按如图6的
1 2
方式连接，当开关S闭合后，则下列说法中正确的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A. 灯L 消耗的实际功率是3W B. 灯L 消耗的实际功率是1.5W
1 2
C. 两灯消耗的总功率是1W D. 电压表的示数与电源电压之比是1:2
【答案】C

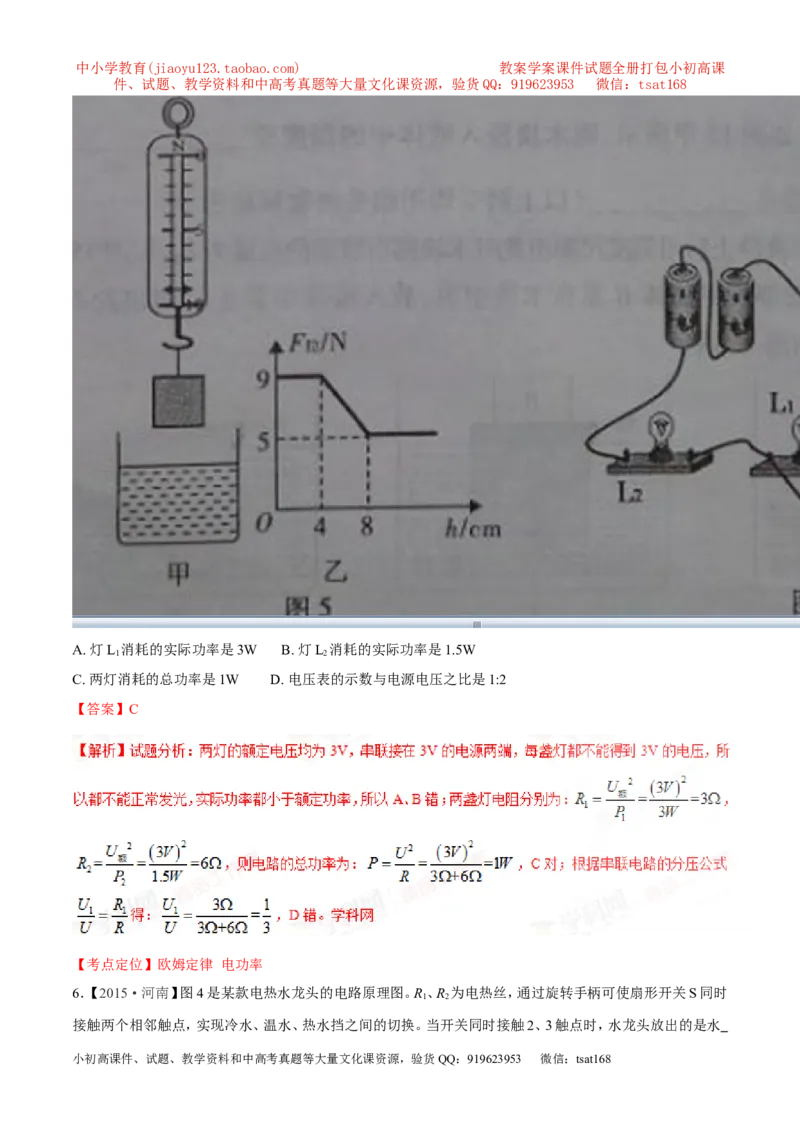

【考点定位】欧姆定律 电功率
6．【2015·河南】图4是某款电热水龙头的电路原理图。R、R 为电热丝，通过旋转手柄可使扇形开关S同时
1 2
接触两个相邻触点，实现冷水、温水、热水挡之间的切换。当开关同时接触2、3触点时，水龙头放出的是水
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（选填“冷”、“温”或“热”）。若R ＝2R ，水龙头在温水挡正常工作时电功率为2000W，则它在热水挡正
2 1
常工作1min消耗的电能为 J。
【答案】温 1.8×105
【解析】试题分析：当开关处于位置2、3时，只有电阻R 接入电路，根据P=U2/R知道，此时的功率较小，所以
1
水龙头放出的是温水；水龙头在温水挡正常工作时电功率为2000W，又因为R＝2R，由P=U2/R知道在热水
2 1
挡的功率是P =P+P=3000W，正常工作1min消耗的电能为W=P t=3000W×60s=1.8×105J。
热 1 2 热
【考点定位】 电功和电功率的计算
7.【 2015·吉林】改装电路时不小心使火线和零线直接连通会造成 ，导致电路中的 非常
大，产生大量的热，使导线的 温度升高，很容
易造成火灾。
【答案】短路 电流
【解析】试题分析：零线与火线之间的电压为220V，不能直接接触，否则会形成短路，短路是会产生较大的电
流，导线会产生较多的热量，引发火灾。
【考点定位】家庭电路；安全用电
8．【2015·青海】如图11所示电路，已知R 为40Ω，在闭合开关S的情况下，断开开关S 时电压表的读数是2
1 1
.0V；闭合开关S 时电压表的读数是8.0V，通
1
过R 的电流为________A，通电1分钟，R 上产生的热量为_________J；电阻R_________为Ω。
1 1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】0.2 96 120
【考点定位】 串联电路特点、欧姆定律、焦耳定律电热计算

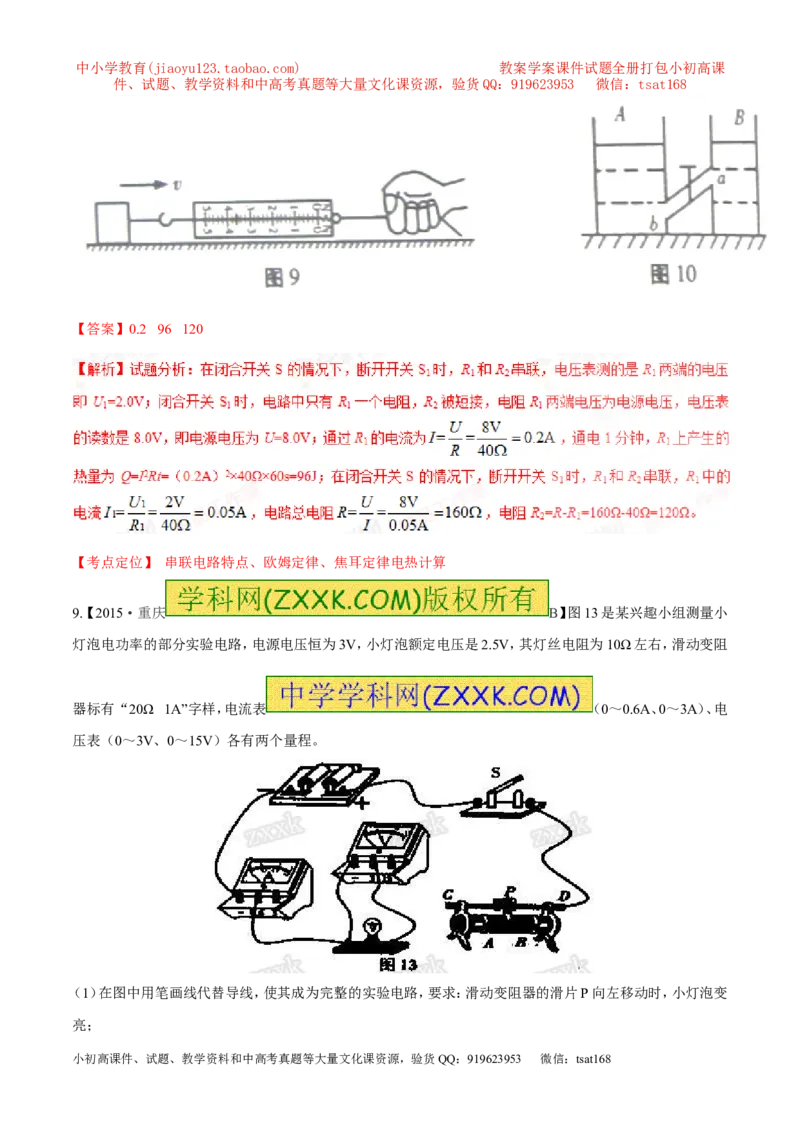

9.【 2015·重庆 B】图13是某兴趣小组测量小
灯泡电功率的部分实验电路，电源电压恒为3V，小灯泡额定电压是2.5V，其灯丝电阻为10Ω左右，滑动变阻
器标有“20Ω 1A”字样，电流表 （0～0.6A、0～3A）、电
压表（0～3V、0～15V）各有两个量程。
（1）在图中用笔画线代替导线，使其成为完整的实验电路，要求：滑动变阻器的滑片P向左移动时，小灯泡变
亮；
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（2）连接电路的过程中，开关应 ，滑动变阻器的滑片P应滑到 端（选填“A”或“B”）；
检查电路连接无误后，闭合开关，发现小灯泡不亮，电流表无示数，但电压表有示数，分析故障的原因是
。
（3）排除故障后继续实验，测量数据如下表所示
实验次数 1 2 3 4 5 6
发光情况 不亮 不亮 微光 较亮 明亮 更明亮
电压U/A 0.4 0.5 1.5 2.0 2.5 3.0
电流I/A 0.14 0.16 0.22 0.24 0.26 0.28
分析表中实验数据可知：小灯泡的额定功率为 W；在第1、2两次实验中，灯泡不亮的原因是
（答出一个原因即可）。
（4）兴趣小组的同学想接着探究电流与电压的关系，于是将图中的小灯泡换成定值电阻，移动滑动变阻器的
滑片P，多次改变定值电阻两端的电压，并记录通过定值电阻对应的电流，多次测量的目的是为了
；本实验用到的探究方法与下列哪个实验的探 究方法
相同 。
A．通过灯泡发光认识电流的存在 B.探究摩擦力的大小与哪些因素有关
【答案】（1）
（2）断开 B 小灯泡断路；（3）0.65 小灯泡的实际功率过小；（4）寻找普遍规律 B
【解析】试题分析：（1）滑片向左移动时，灯泡变亮，说明滑动变阻器接入电路的阻值减小，则接线柱A被接入
电路，如图所示：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（2）连接电路时，开 关应断开，滑动变阻器的
滑片在阻值最大位置，即图中的B端；闭合开关，小灯泡不亮，电流表无示数，而电压表有示数，说明有电流
通过电压表而未通过小灯泡，则小灯泡断路；
【考点定位】伏安法测功率

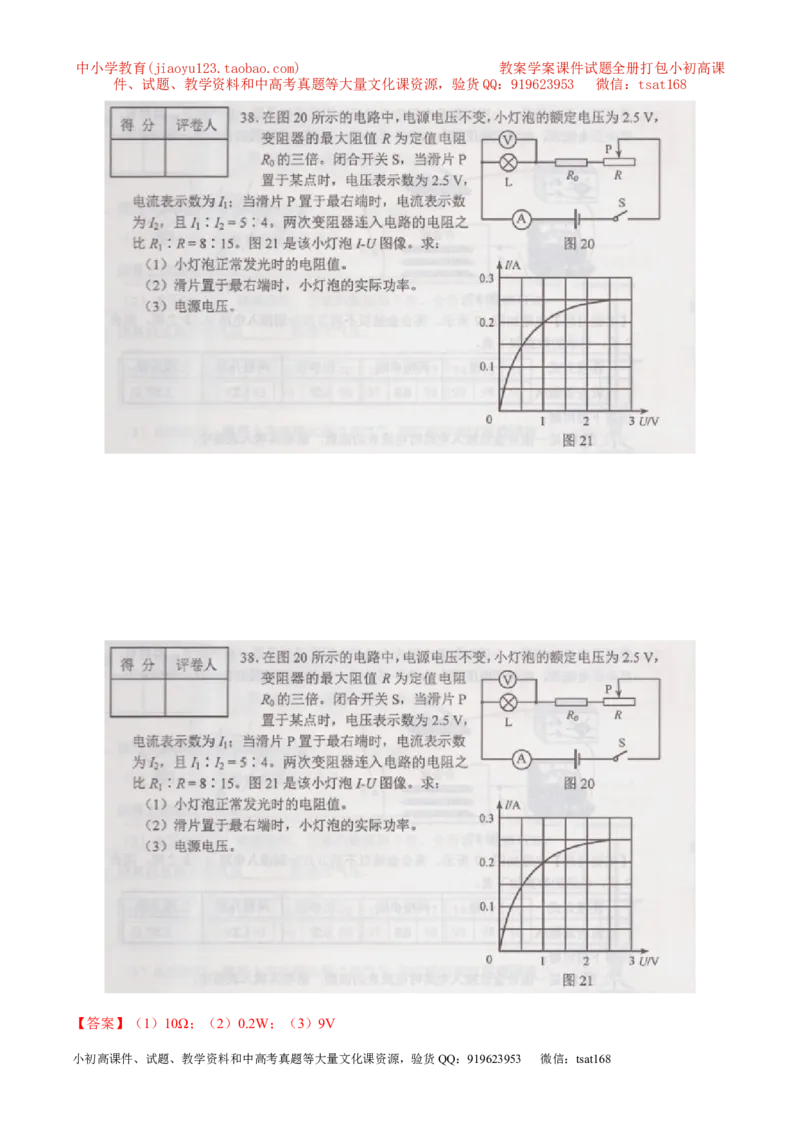

10【. 2015·河北】如图20所示的电路中，电源电压不变，小灯泡的额定电压为2.5V，变阻器的最大阻值R为
定值电阻R 的三倍。闭合开关S，当滑片P置于某点时，电压表示数为2.5V，电流表示数为I，当滑片P置于
0 1
最右端时，电流表示数为I，且I：I=4：5。两次变阻器连入电路的电阻之比R ：R=8：15。图21是该小灯泡I-U
2 2 1 1
图像。求：
（1）小灯泡 正常发光时的电阻值。
（2）滑片置于最右端时，小灯泡的实际功率。
（3）电源电压。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】（1）10Ω；（2）0.2W；（3）9V
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（3）设滑片在最右端时，滑动变阻器的电阻为R ，则 ， ，所以 ；
2
此时小灯泡的电阻为 ，根据滑片移动前后电压相等可得：
，
即 ， 解 得 ： ， 由 此 可 知
。
【考点定位】欧姆定律 电功率
☞考点归纳
归纳 1：关于公式 中几个物理量的单位：
电能 电功率 时间
kW﹒h kW h
J W s
归纳 2：伏安法测小灯泡的电功率：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
V
R
L
A
①测量电功率的原理是P＝UI，因此需要测量的物理量是待测电阻两端的电压和通过电阻的电流；②小灯泡
的明亮程度是由其实际功率决定的，在不同电压下，小灯泡的电功率不同；如果实际电压等于其额定电压，则
实际功率等于其额定功率；如果实际电压大于其额定电压，则实际功率大于其额定功率；如果实际电压小于
其额定电压，则实际功率小于其额定功率；③测量小灯泡电功率时，不能计算平均值。
归纳 3：判断灯丝电阻口诀：
灯L“220V 100W”， 灯L“220V 25W”相比较而言，L 灯丝 粗短 ，L 灯丝 细长
1 2 1 2
“大（功率）粗短，小细长”（U 相同）；
额
归纳 4：判断哪个灯亮的口诀
灯L“220V 100W”， 灯L“220V 25W”相比较而言，两灯串联时，灯L 亮，两灯并联时，灯L 亮。
1 2 2 1
“串小（功率）并大”。
归纳 5：测电笔的工作原理
测电笔内有一个阻值很大的电阻和一个氖管，人体也相当于一个电阻，人手接触笔尾的金属体时，相当
于与测电笔串联，（如果不接触笔尾的金属体，相当于断路）如图所示：
由于火线与大地间有220V电压，导体两端有电压，所以导体中有电流，此时氖管发光，如果接触零线，零
线与大地间没有电压，所以导体中没有电流，
氖管不发光。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
☞易错易混
两种电路：
1.纯电阻电路：将电能全部转化为热能的电路，如：电阻、电炉、电灯、电饭锅、电热毯。
∴ 在纯电阻电路中， W=Q
我们知道：W=Pt=UIt 把 代入得： W= t 或把U=IR代入得：W= I2Rt
根 据 焦 耳 定 律 ， 电 流 通 过 导 体 产 生 的 热 量 Q=I2
Rt ∴W=Q
2.非纯电阻电路：将电能转换为热能和其他形式的能的电路，如：电动机、电解液、电视机等。(欧姆定律不适
用，I≠ )
∴在非纯电阻电路中：W﹥Q 电路消耗的电能为：W= Pt=UIt 产生的热量为：
以电动机为例，它把电能转化成机械能和内能，其中 为总功率，发热功率 为额外功率，
则机械功率为有用功率 ，那么电动机的效率为
想一想：某一直流电动机提升重物的装置，如图所示，重物的质量m=10kg，电源提供给电动机的电压为
U=20V，不计各种摩擦，当电动机以v=0.9m/s的恒定速率向上提升重物时，电路中的电流强度I=5.0A，则电
动机的线圈电阻R= Ω，电动机提升重物的效率η= 。
☞解题技能
①分析电路；②列出已知条件；③根据公式寻找已知条件之间的联系
典例：【江苏省连云港市2014年中考物理试卷】如图所示，电源的电压为12V，且保持不变，R0为“100Ω
0.5A”的滑动变阻器，R=10Ω．cd和ef为两对接线柱，另有一只定值电阻R1和一根导线接在两对接线柱上．
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
当闭合S、S．断开S，滑动变阻器的滑片P置于最左端a时，滑动变阻器消耗的功率为1W；当闭合S、S，断
1 2 2
开S，滑片P置于中点时，滑动变阻器消耗的功率为2W．
1
（1）通过计算确定电阻R 及导线的位置并求出R1的阻值；
1
（2）闭合S、S，断开S，使R 消耗的功率不小于0.9W，且保持电路安全工作，求滑动变阻器接入电路的阻值
2 1 2
范围．
【答案】（1）电阻R1在ef处，导线在cd处，R1的阻值为20Ω；
（2）保持电路安全工作，滑动变阻器接入电路的阻值范围为14Ω～30Ω
（2）当R2消耗的功率为0.9W时，电路中的电流 ，
电路中的总电阻 ，
滑动变阻器接入电路中的阻值 。
要使R 消耗的功率不小于0.9W，滑动变阻器接入电路的电阻应小于30Ω。
2
为保证滑动变阻器安全，电路中的电流应小于0.5A。
当电流为0.5A时，电路中的总电阻是 ，
滑动变阻器接入电路的阻值 ，所以滑动变阻器接入电路的阻值范围是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
14Ω~30Ω。
考点：电功率
☞1 年模拟
1．【云南省曲靖市第一中学2016届九年级6月（第一次）月考】关于安全用电，下列说法正确的是（ ）
A．尽可能使用一个插座让多个大功率用电器同时工
作
B．使用试电笔时，手不要接触笔尾的金属体
C．发现有人触电，应该迅速用手将他拉开
D．保险装置、插座、导线、家用电器等达到使用寿命应及时
更换
【答案】D
【解析】A、大功率用电器同时使用一个插座会使干路电流过大，电热过多容易引起火灾，故A错误。B、使用
测电笔时，手要接触笔尾金属体，故B错误。C、发现有人触电，应首先切断电源，再实施救助，故C错误。D、
保险装置、插座、导线、家用电器等达到使用寿命应及时更换，符合安全用电原则，选项D正确为答案。
2．【云南省曲靖市第一中学2016届九年级6月（第一次）月考】图示为灯L、L 的U－I图像，根据图像可知（
1 2
）
第7题图
A．通过L 的电流为0.2 A时，L 两端的电压为100 V
2 2
B．电压为160 V时，通过L 的电流较大
1
C．电压为160 V时，L 的电阻较大
1
D．把两灯并联接入220 V的电路中，L 较亮
1
【答案】C
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3．【云南省曲靖市第一中学2016届九年级6月（第一次）月考】标有“6V 3W”的小灯泡，通过它的电流与电
压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为
（ ）
第5题图
A．3W B．3.3W C．3.6W D．5W
【答案】C
【解析】根据并联电路电压关系，小灯泡和电阻并联接在电压为4V的电路中，各支路两端电压为4V，由题图
可 知 通 过 小 灯 泡 的 电 流 为 0.4A ； 通 过 电 阻 R 的 电 流 I = ， 干 路 电 流
R
I=I +I =0.4A+0.5A=0.9A。整个电路消耗的功率P=UI=4V×0.9A=3.6W。故答案为C。选项A、B、D错误。
L R
4.【陕西师范大学附属中学2016届九年级上学期期末考试】关于家庭电路，下列说法正确的是（ ）
A.电能表是用来测量电路消耗电能的仪表，应安装在总开关之前
B.电热毯内的电阻丝断了，只需将断头接上后仍可安全使用
C.当电路因故障导致保险装置断开时，只需更换保险丝或使空气开关复位
D.家用电器或电线着火时，应立即浇水灭火
【答案】A
5【. 陕西师范大学附属中学2016届九年级上学期期末考试】如图甲所示是小华同学探究电流与电压关系的电
路图。当开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示。
则下列有关分析正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A.电阻R 的阻值是10Ω B.当滑片P从a端移至b端时，电压表与电流表的示数的比值逐渐变大
0
C.该电路的最小功率为0.05W D.滑动变阻器R的电功率变化范围为0~0.45W
【答案】D
【解析】由图示电路图可知，两电阻串联，电压表测定值电阻两端电压，电流表测电路电流；由I=U/R根据图
示图象可知：R =0.50.1A=5Ω，故A错误；
0
电压表与电流表的示数的比值是电阻R，当滑片P从a端移至b端时，R 不变，故B错误；
0 0
当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象可知，电路中的最小电流
I =0.1A，R 两端的电压U =0.5V，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：
min 0 0
U =U-U =3.0V-0.5V=2.5V，则滑动变阻器的最大阻值：R =U /I =2.5V/0.1A=25Ω，电路消耗的最小功率：
ab 0 ab ab min
P =UI =3.0V×0.1A=0.3W，故C错误；
min min
因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I= = ，滑动变阻器消耗的电功
率：P =I2 R=( )2 R= = ，当R=5Ω时，滑动变阻器消耗的电功率最大，即
R
P =(3.0V)2/20Ω=0.45W，则滑动变阻器消耗电功率的范围为0～0.45W，故D正确。
Rmax
6.【 山东省德州市宁津县2016届九年级第二次学业水平模拟考试】图5是家庭用插线板。在使用时，
按下开关指示灯亮，每个插座均能独立工作；断开开关，指示灯熄灭，插座不能工作。图6中能正确反应插线
板电路图的是
指示灯
开关
图5 A B C D
图6
【答案】A
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
7.【 山东省济南市天桥区2016届九年级下学期学业水平考试】如图25，是小丽组的同学“探究电流通过导体
产生热量与导体电阻关系”的实验装置，阻值分别为R和2R的两电阻丝浸在相同质量和相同初温的煤油中，
每一烧瓶里各插有一支温度计，以下说法正确的是
A．甲、乙两烧瓶中的电阻串联，可以控制通过它们的电流相等
B．两电阻丝产生热量的多少，是通过通电时间的长短反映的
C．两电阻丝浸在煤油中看起来变粗了，是由于光的反射形成的
D．实验中使用的温度计是利用液体的热胀冷缩的性质工作的
【答案】AD
【解析】A、串联电路中电流处处相等，两瓶中的电阻丝是串联起来接到电源上的，这样连接的目的是控制电
流和通电时间相等，便于探究电流产生热量跟电阻的关系，故A正确；B、由转换法可知，实验中通过观察两
支温度计示数变化来比较电流产生的热量的多少，而不是通过通电时间的长短来反映，故B错误；C、两电阻
丝浸在煤油中看起来变粗了，主要是烧瓶与煤油相当于凸透镜，
对电阻丝起到了放大作用，是光的折射
现象，故C错误；D、实验中使用的温度计是
利用液体的热胀冷缩的性质工作的，故D正确．故选AD．
8.【辽宁省丹东市第十七中学2016届九年级二模理科综合物理试题】在如图所示电路中，电源电压保持不变，
R为定值电阻，R 为滑动变阻器. 开关S闭合后，将滑动变阻器R 的滑片P自b端向a端移动过程中：
l 2 2
第10题图
A.电压表的示数不变，电路消耗的总功率变小
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
B.电压表的示数变大，电路消耗的总功率变大
C.电流表的示数变大，V的示数与A的示数之比不变
D.电流表的示数变大，V的示数与A的示数之比变小
【答案】BC
9、【辽宁省盘锦市第一中学2016届九年级下学期第八次月考】灯泡L上标有“6V 6W”字样，测得该灯泡的
电流随电压变化关系如图（甲）所示．现把灯泡L接入如图 （乙）所示的电路中，若电路电压为10V不变，电
流表的量程为“0﹣0.6A”，电压表的量程为“0﹣15V”．则下列说法正确的是（ ）
A．灯泡L正常发光时，电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为9V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为6W
【答案】BD
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
10. 【2016年宜昌市九年级四月统一质量监测】电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导
线却不怎么热，主要是因为（ ）
A. 通过导线的电流小于通过电阻丝的电流
B. 导线的绝缘皮隔热
C. 导线散热比电阻丝快
D. 导线的电阻远小于电阻丝的电阻，导线上产生的热量很少
【答案】D
【解析】电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；因为Q=I2Rt，R ＞R
电炉丝 导
，所以产生的热量：Q ＞Q ，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔
线 电炉丝 导线
热效果无关，故D正确，B、C错．故选D．
11．【天津市红桥区2016届九年级下学期第二次模拟考试】下表为某电烤箱铭牌的部分参数，其简化电路如
图12所示. 当开关S闭合时，电烤箱处于 温档. 当电烤箱在高温档工作时，1 min消耗的电能是 J.
图12
【答案】高 6.6×104
【解析】根据电路，当开关S闭合时，电阻R 被短路，电路中电阻较小，由 ，电压一定，电阻越小电功率
2
越大，电烤箱处于高温档。当电烤箱处于高温档工作时，1min消耗的电能W=Pt=1100W×60s=6.6×104J。
12【. 辽宁 省盘锦市第一中学2016届九年级下
学期第二次质量检测物理试题】某电能表的表盘上标有“3200imp/kW•h”字样，表示用电1kW•h表盘上耗电
指示灯闪烁3200次．若某用电器单独接在该电能表上，用电器正常工作5min，指示灯闪烁了160次，则5min
内该用电器消耗的电能为______kW•h，该用电器的额定功率是______W．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】0.05 600
13.【 湖南省郴州市2016届九年级上学期期末考试】如图所示，电源电压不变，R=4Ω，R=6Ω，R=5Ω。当开关
1 2 3
S闭合后，电流表示数为0.5A，则电源电压为 V，电阻R 的消耗功率为 W。
1
【答案】3；0.36
【解析】由图可知R、R 串联，R 短路，电流表测电路中电流，所以电路中的总电阻R=R+R=4Ω+6Ω=10Ω，电
1 2 3 1 2
源电压U=IR=0.3A×10Ω=3V；串联电路中电流处处相等，所以I=I=0.3A，所以电阻R 的功率：P=I2R=
1 1 1 1
（0.3A）2×4Ω=0.36W．
14.【辽宁省丹东市第十七中学2016届九年级二模理科综合物理试题】如图甲所示的电路中，电压表V 和V
1 2
的示数之比为1∶3，则电阻R、R 的功率之比为 ，若将电阻R、R 改接为如图乙所示的电路，则电流表A、
1 2 1 2 1
A 的示数之比为 ，在相同的时间内R、R 消耗的电能之比为 。
2 1 2
【答案】1：2 2：3 2：1
【解析】由图甲所示电路图可知，两电阻串联，通过两电阻的电流I相等，电压表V 测R 两端电压，电压表V
1 1 2
测两电阻总电压，由欧姆定律：I=U/R可知，U=IR，则：U =IR ，U =（I R+R），已知：V 和V 的示数之比为1：
V1 1 V2 1 2 1 2
3，解得：R：R=：1：2；两电阻串联，通过它们的电流I
1 2
相等，由P=I2R可知，P：P=R：R=1：2；由图
1 2 1 2
乙所示电路图可知，两电阻并联，它们两端电压U相等，电流表A 测通过R 的电流，电流表A 测干路电流，
1 1 2
I/I=2：1，I /I =2：3；电阻消耗的功率之比：P/P=2：1。
1 2 A1 A2 1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
15．【云南省曲靖市第一中学2016届九年级6月（第一次）月考】（8分）如图甲所示是“测量小灯泡的电功
率”的电路图，图乙是实物连接图．其中电源是两节新干电池，小灯泡的额定电压为2.5V．
第22题图
（1）图乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整。
（2）小明同学连接好电路，闭合开关后，发现电压表的读数是2V，则他应当将滑片P向____调节（选填“左”、
“右”）．
（3） 调节滑片P后使电压表的示数为2.5V，此时电流
表的示数如图丙所示，则该灯泡的额定功率为__W．
（4）有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数
变小；灯泡变暗时， 电压表示数变大．经检查所用器材
完好，出现这种现象的原因可能是 ．
【答案】（1）
（2）左；（3）0.75；（4）电压表并联在滑动变阻器两端
16【. 广东省湛江市徐闻县2016届九年级第一次模拟考试】请用笔画线表示导线，把图中的开关、电灯和插座
接入家庭电路中。要求：开关控制电灯，插座单独使用。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

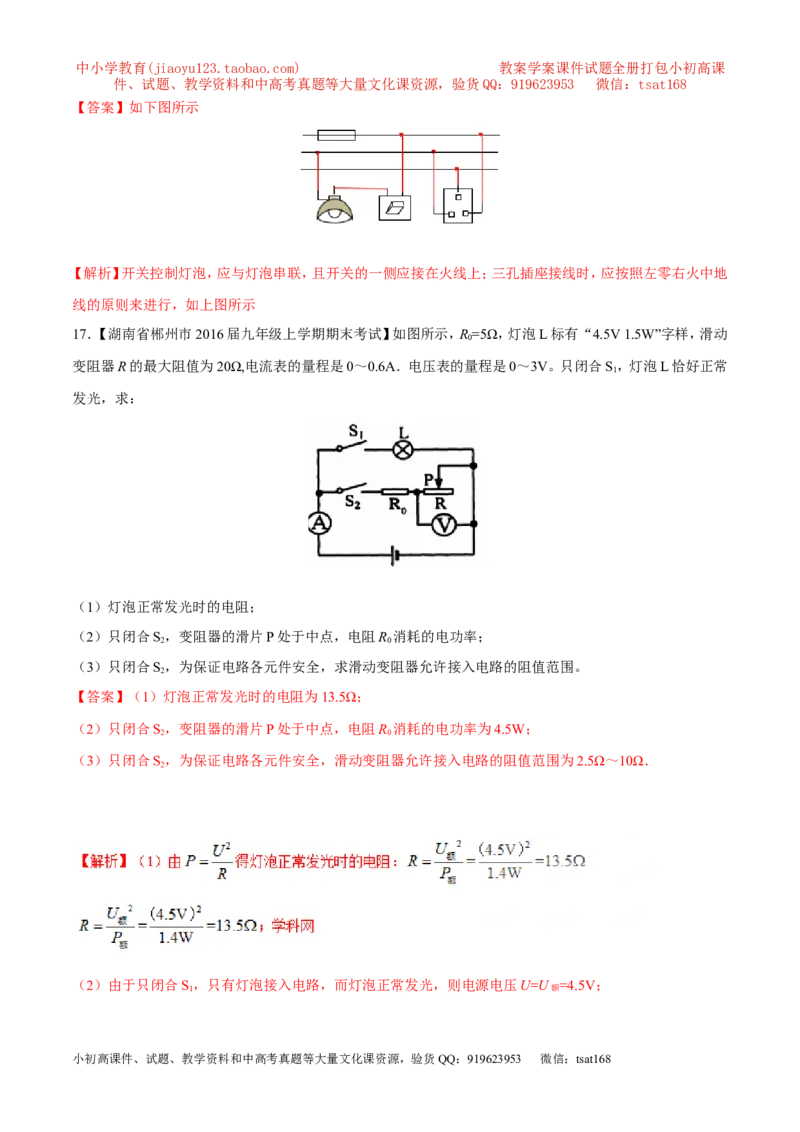

【答案】如下图所示
【解析】开关控制灯泡，应与灯泡串联，且开关的一侧应接在火线上；三孔插座接线时，应按照左零右火中地
线的原则来进行，如上图所示
17．【湖南省郴州市2016届九年级上学期期末考试】如图所示，R=5Ω，灯泡L标有“4.5V 1.5W”字样，滑动
0
变阻器R的最大阻值为20Ω,电流表的量程是0～0.6A．电压表的量程是0～3V。只闭合S，灯泡L恰好正常
1
发光，求：
（1）灯泡正常发光时的电阻；
（2）只闭合S，变阻器的滑片P处于中点，电阻R 消耗的电功率；
2 0
（3）只闭合S，为保证电路各元件安全，求滑动变阻器允许接入电路的阻值范围。
2
【答案】（1）灯泡正常发光时的电阻为13.5Ω；
（2）只闭合S，变阻器的滑片P处于中点，电阻R 消耗的电功率为4.5W；
2 0
（3）只闭合S，为保证电路各元件安全，滑动变阻器允许接入电路的阻值范围为2.5Ω～10Ω．
2
（2）由于只闭合S，只有灯泡接入电路，而灯泡正常发光，则电源电压U=U =4.5V；
1 额
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
只闭合S，变阻器的滑片P处于中点，变阻器与R 串联，则总电阻为 ，
2 0
则电流为 ，所以R 消耗的电功率为P=I2R=（0.3A）2×5Ω=4.5W；
0 0 0
（3）当电流 最大为I=0.6A时，滑动变阻器接入电路的阻值最小，由 得： ，
滑动变阻器接入电路的最小阻值：R =R -R=7.5Ω-5Ω=2.5Ω；当滑动变阻器上电压为3V时，滑动变阻器接
min 总 0
入电路的电阻最大，此时电流 ，
滑动变阻器接入电路的最大阻值： ；
18【. 山东省德州市宁津县2016届九年级第二次学业水平模拟考试】(5分)冬天,小阳家在洗手间里安装了如图
22甲所示的某款电热水龙头, 即开即热、冷热兼用。图
22乙是它的简化工作原理图,R、R 为阻值不变的电热丝。通过旋转手柄带动开关S接通对应的电路,从而实
1 2
现冷水、温水、热水之间切换,当开关 置于1时,水龙头
放出冷水。请完成下列问题 ：
图22
(1)当开关置于2时,水龙头放出的水是温水还
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
是热水?
(2)由于电热水龙头的铭牌被遮挡住了,为了测出它放热水时的功率,关闭家中其他用电器,在水龙头放热水时,
正常工作12s,小阳观察到标有“3000r/(kW·h)”字样的电能表转盘转过了40转,求放热水的功率P 。
热
(3)已知电热丝电阻R∶R=1∶1,如果小阳家每天使用电热水龙头30min,那么用温水比用热水一个月(按30天计
1 2
算)可以节约多少电能?
【答案】（1）温水 ；（2）4kW ； （3）30kW·h
【解析】（1）开关处于位置1时，电路断路，R、R 均没有接入电路，放出来的是冷水，开关处于位置2时，电阻
1 2
R 单独接入电路，放出来的是温水；（2）开关处于位置3时，电阻R 和电阻R 并联接入电路，总电阻比开关处
1 1 2
于位置2时小，电源电压不变，由P=U2/R可知，水的功率：P =W /t=175kW•h/123600h=4kW=4000W；（3）在
热 热
图2中，由P=U2/R可知：P：P=U2/R：U2/R=R：R=1：1， 由题知，P =P+P=4000W，所以P =P=2000W，
1 2 1 2 2 1 热 1 2 温 1
（2）电能表的转盘转动40r时，用电路消耗的电能：W =403000×1kW•h=175kW•h， 放热W=W-W=（P -P
热 2 1 热
）t=（4kW-2kW）×0.5h×30=30kW•h。
温
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
