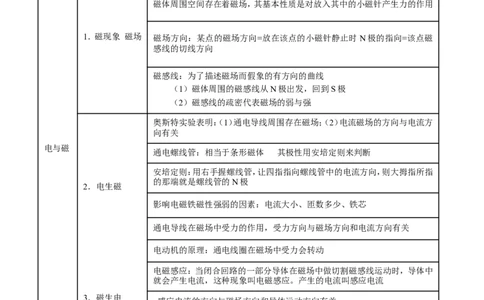

☞解读考点
知 识 点
名师点晴
磁极间的相互作用：同名磁极相互排斥；异名磁极相互吸引
[来源:学&科&网Z&X&X&K][来源:Z_xx_k.Com]
磁体周围空间存在着磁场，其基本性质是对放入其中的小磁针产生力的作用
1．磁现象 磁场 磁场方向：某点的磁场方向=放在该点的小磁针静止时N极的指向=该点磁
[来源:学,科,网Z,X,X,K]
感线的切线方向
磁感线：为了描述磁场而假象的有方向的曲线
（1）磁体周围的磁感线从N极出发，回到S极
（2）磁感线的疏密代表磁场的弱与强
奥斯特实验表明：（1）通电导线周围存在磁场；（2）电流磁场的方向与电流方
向有关
电与磁
[来 通电螺线管：相当于条形磁体 其极性用安培定则来判断
源:学.科.网]
安培定则：用右手握螺线管，让四指指向螺线管中的电流方向，则大拇指所指
的那端就是螺线管的N极
2．电生磁
影响电磁铁磁性强弱的因素：电流大小、匝数多少、铁芯
通电导线在磁场中受力的作用，受力方向与磁场方向和电流方向有关
电动机的原理：通电线圈在磁场中受力会转动
电磁感应：当闭合回路的一部分导体在磁场中做切割磁感线运动时，导体中
就会产生电流，这种现象叫电磁感应。产生的电流叫感应电流
3．磁生电
感应电流的方向与磁场方向和导体运动方向有关
发电机原理：电磁感应
信息的
微波通信、卫星通信、光纤通信、网络通信
传递
☞2 年中考
[2016 年题组]
1.【2016·重庆B卷】关于图2所示的电和磁知识描述错误的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．甲图说明同种电荷相互排斥 B． 乙图说
明电流周围存在磁场
C．丙图是电动机工作原理示意图 D．丁图是有金属外壳的家用电器使用的插座
【答案】C
【考点定位】电荷间的相互作用 电流的磁效应 发电机 插座

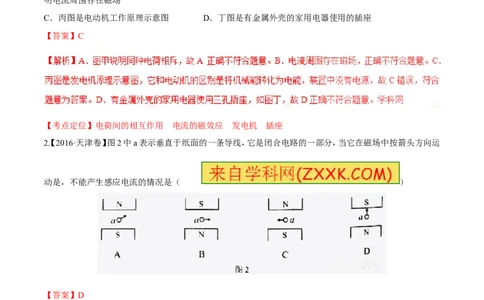

2【. 2016·天津卷】图2中a表示垂直于纸面的一条导线，它是闭合电路的一部分，当它在磁场中按箭头方向运
动是，不能产生感应电流的情况是（ ）
【答案】D
【解析】由A图知导体是闭合电路中的导体，导体斜着做切割磁感线运动，所以会产生感应电流，故A正确；
由B图知导体是闭合电路中的导体，导体做切割磁感线运动，所以会产生感应电流，故B正确；由C图知导
体是闭合电路中的导体，并且导体做切割磁感线运动，所以会产生感应电流，故C正确；由D图知导体是闭
合电路中的导体，且导体的运动方向与磁感线平行，即没有做切割磁感线运动，所以不会产生感应电流，故D
错误，故选D。
考点：产生感应电流的条件
3【. 2016·安徽卷】图为探究导体在磁场中运动时产生感应电流条件实验的装置示意图。关于这个实脸，下列说
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
法正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A当导体棒沿竖直方向上下运动时灵敏电流计的指针发生偏转
B当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转
C当导体捧沿水平方向左右运动时，灵敏电流计的指针发生偏转
D当导体捧沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转
【答案】C
考点：电磁感应
4 、 【 2016· 陕 西 卷 】 图 示 为 一 种 新 型 薄 膜 太 阳 能 电 池
，厚度只有几微米，可弯曲，1g薄膜太阳能电
池1h可提供6×10-3kW·h的电能，它可以贴在玻璃上，制成太阳能发电窗户。下列说法正确的是 （ ）
A． 太阳能不是清洁能源
B． 太阳能从太阳传递到薄膜电池上没有能量损失
C．薄膜太阳能电池将电能直接转化为光能
D．1g薄膜太阳能电池1h可提供2.16×104J的电能
【答案】D
【解析】
试题分析：太阳能不会对环境造成污染，是清洁能源，A正错误；太阳能从太阳传递到薄膜电池上，会经过大
气，大气会吸收一部分能量，会存在能量损失，B错误；薄膜太阳能电池将光能直接转化为电能，C错误；1g薄
膜太阳能电池1h可提供的电能W=6×10-3kW·h=6×10-3×103W×3600s=2.16×104J，D正确，故选D。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】新能源的利用，能量的转化，应用W=Pt计算能量
5【. 2016·陕西卷】精细陶瓷以硬度大、耐高温、绝缘性好、有的还有高透光性等特点成为当代新材料之一。下
列陶瓷制品中主要利用耐高温这一物理属性的是 （ ）
A． 陶瓷制成的汽油机火花塞 B． 陶瓷刀具
C． 陶瓷制成的光导纤维 D． 陶瓷制成的人工膝关节
【答案】A
【解析】
【考点定位】新型材料在生活中的利用
6．【2016·陕西卷】下列图中的实验反映了发电机的工作原理的是 （ ）
【答案】D
【解析】
试题分析：A是电生磁现象；B是电磁铁，电生磁；C是通电线圈在磁场中转动，是电动机原理；D是导线框在
磁场中转动，产生感应电流，是发电机原理。故选D。
【考点定位】电磁感应，电生磁，电动机原理
7．【2016·西宁卷】能源科技的发展促进了人类文明的进步，关于能源和材料，下列说法中错误的是
A．化石能源的大量使用带来了酸雨、雾霾、温室效应等环境问 题
B．提高能量转化利用中的效率是节能问题的核心
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C．超导体材料不能应用在电饭锅等电器上
D．铜是磁性材料，可以被磁化
【答案】D
考点：能源与环境 超导体 磁性材料
8．【2016·宁夏卷】POS机的刷卡位置由一个绕有线圈的小铁环制成的检测头如图所示）．在使用时，将带有磁
条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．
如图中实验现象与POS机读出信息原理相同的是（ ）
A．甲图中导 线接触电源时，小磁针偏转
B．乙图中闭合开关，铁钉吸引大头针
C．丙图中闭合开关，导体ab水平运动
D．丁图中导体ab向右运动，电流表指针偏转
【答案】D
【解析】刷卡机检测头利用的是电磁感应现象原理；甲图中导线接触电源时，小磁针偏转，说明电流周围存在
着磁场，故A不符合题意；乙图中闭合开关，铁钉吸引大头针，说明通电螺线管的周围存在着磁场，故B不符
合题意；丙图中闭合开关，导体ab水平运动，是通电导体在磁场中受力运动，故C不符合题意；丁图中导体
ab向右运动，电流表指针偏转，说明闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应
电流产生，这是电磁感应现象，故D符合题意；故应选D。
【考点定位】电磁感应
9.【2016·长春卷】如图所示，开关闭合后，下列判断正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A.可自由转动的小磁针不发生偏转 B.通电螺线管右端为N极
C.在通电螺线管中插入铜棒后磁性增强 D.通电螺线管外部的磁场与蹄形磁体的磁场相似
【答案】B
【解析】开关闭合后，螺线管会产生磁性，由右手螺旋定则可知，通电螺线管的右端为N极，根据异名磁极相
互吸引可知，小磁针将会逆时针旋转，故A错，B正确；由于铜棒不是磁性材料，不能被磁化，故铜棒对螺线
管 的 磁 性 强 弱 无 影 响 ， 故 C 错 ； 通 电 螺 线 管 外 部 的 磁 场 与 条 形 磁 体 相
似，故D错；应选B。
【考点定位】电与磁
10．【2016·北京卷】图11展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识，下列说法中正确
的是
孔明灯 司南 紫砂壶 编钟
图11
钢 勺
A．孔明灯在上升过程中，只受重力 在 水
面 处
B．司南能够指南北是利用了磁体受地磁场的作折用断
了 钢
勺 在
C．紫砂壶属于连通器
水 面
处 折
D．正在发声的编钟一定在振动
沙 滩
上 有
【答案】BCD 白 鸽
断了
考点：受力分析、磁、连通器、声音的产生
11【. 2016·吉林卷】近年来，手机“微信”成为人们交流的一种方式，它是靠手机发射和接收的________来传
播信息的；语音“微信”发出的声音是通过_________传播到人耳的。
【答案】 电磁波 空气（或介质，或声波）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】电磁波的传播不需要介质；声音是以波的形式传播的，声音的传播需要介质。手机靠发射或接受电磁
波传递信息，声音通过空气传播到人耳。答案：电磁波 空气（或介质，或声波）
考点：电磁波与声波的传播条件；手机传递信息的方式。
12．【2016·西宁卷】能在水平面内自由转动的小磁针静止后总是指向南北方向，是因为受到 ① 场的作用。当
小磁针静止后，小磁针北极实际上指向 ② （选填“地理南极”或“地磁南极”） 。
【答案】地磁 地磁南极
【解析】地球周围存在磁场，叫做地磁场。水平面内自由转动的小磁针静止后总是指向南北方向，小磁针的南
极和地理的南北极正好相反。当小磁针静止后，小磁针北极实际上指向地理南极。
考点：地磁场
13【. 2016·山西卷】物理应用广泛，广告中也常蕴含着物理知识。例如：“你觉得美味，别人呢？”倡议人们不
要在公交、地铁上用餐，因为食物气味会弥漫在整个车厢，这是 现象；又如“开发新型能源，共创碧水蓝
天”。太阳能等新型能源的开发利用是解决社会发展的能源危机、环境污染、气候变化等问题的必由之路，太
阳能属于 （选填“可再生”或“不可再生”）能源。
【答案】扩散 可再生
【考点定位】分子动理论 能源
14. 【20 16·山西卷】利用法拉第发现的 现象发
明了发电机，开辟了电气化的时代。当今互联网、手机的广泛引用正在日益改变着人们的生活，手机通过
（选填“超声波”或“电磁波”）传递信息
【答案】电磁感应 电磁波
【解析】利用法拉第发现的电磁感 应现象发明了发电机
在日常生活中，手机通过电磁波传递信息。
【考点定位】电磁感应
15. 【2016·新疆卷】请根据图中通电螺线管中的电流方向判定螺线管的极性。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】
【解析】由电流方向可以知道螺线管上电流的方向由上到下，根据安培定则，用右手握住螺线管，让弯曲的四
指指向电流的方向，则大拇指指向螺线管的N极，答案如上图。
【考点定位】安培定则
16.【2016·重庆A卷】完成下列作图：
（1）请在图12中的A点用箭头画出条形磁体外部磁感线的方向。
【答案】
17【. 2016·北京卷】图23甲是演示手握金属棒可以产生电流的实验装置,位于左侧的铁棒、铝棒和铜棒分别与
检流计的正接线柱相连；位于右侧的铜棒、铝棒、铁棒分别与检流计的负接线柱相连。实验装置中六根金
属棒跟检流计的线路连接方式如图23乙所示。通过检流计可以观察电路中的电流大小及方向。小云用该
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
实验装置进行实验的步骤如下:首先用左手握住左侧的铁棒，右手握住右侧的铝棒，发现检流计指针发生
了偏转；然后,左手仍握住左侧的铁棒，右手握住右侧的铜棒，发现检流计指针偏转方向与第一次偏转方向
相反。请你写出小云所探究的问题是 。
甲 图23
乙
【答案】手握金属棒产生的电流的方向是否与金属棒的材质有关
【 解 析 】 图 是 演 示 手 握 金 属 棒 可 以 产 生 电 流 的 实 验 装 置 ， 用 到
控制变量法：首先用左手握住左侧的铁棒，右手握住右
侧的铝棒，发现检流计指针发生了偏转；然后,左手仍握住左侧的铁棒，右手握住右侧的铜棒，发现检流计指
针偏转方向与第一次偏转方向相反。即改变右手握住的金属棒，观察电流方向，于是可以提出：手握金属棒产
生的电流的方向是否与金属棒的材质有关。
考点：科学探究
18【. 2016·山西卷】如图所示是小梦从市场上买来的磁铁魔术玩具，它呈橄榄球形。两个橄榄球形磁铁抛起来
后，在空中就会相互吸引、碰撞，发出类似蛇叫的清脆响声，故又名“响尾蛇蛋”。小梦想知道这个磁铁的磁
极在哪儿呢？请你设计实验帮助小梦解决问题：
（1）写出你选用的实验器材：
（2）简述实验过程及 现象：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
。
【答案】（1）橄榄球形磁铁 一盒大头针 （2）把橄榄球形磁铁放在大头针盒里翻转几下，拿出来观察，吸引
大头针个数最多的两个部位就是该橄榄球形磁铁的磁极。
【考点定位】设计实验
19【. 2016·北京卷】在探究产生感应电流的条件时，小东采用了如图25所示的实验装置。闭合开关后，小东左
右移动金属棒AB，均未发现电流表的指针发生偏转。经检查，全部实验器材均无故障且连接无误。请你猜
想电流表指针不偏转的原因是 ，写出检验猜想的方法： 。
图25
【答案】猜想：电流表无法检测该实验产生的微小电流。
检验方法：将电流表更换为灵敏电流计，闭合开关后，左右快速移动金属棒，观察灵敏电流计指针是否发生偏
转。
【解析】 产生感应电流产生的条件是闭合电路的一部分导体做切割磁感线运动，题意中闭合开关构成闭合电
路，小东左右移动金属棒AB，AB做切割磁感线运动，实验器材均无故障且连接无误，已经满足产生感应电
流条件，而此时并未发现电流表的指针发生偏转。说明电流表不能显示感应电流，即感应电流太小，不足以使
电流表指针发生偏转，为进一步验证自己的想法则可以将电流表换成灵敏电流计重新进行实验。
考点：感应电流产生的条件
[2015 年题组]
1．【2015·安徽】一个能绕中心转动的小磁针在图示位置保持静止。某时刻开始小磁针所在区域出现水平向
右的磁场，磁感线如图所示，则小磁针在磁场出现后
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．两极所受的力是平衡力，所以不会发生转动
B．两极所受的力方向相反，所以会持续转动
C．只有N极受力，会发生转动，最终静止时N极所指方向水平向右
D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右
【答案】D
【考点定位】磁场的基本性质
2．【2015·北京】科技小组的同学们调查发现，北京地区存在几种不同类型的发电站，如图1所示．下列发电
站发电过程中，利用不可再生能源发电的是（ ）
【答案】A
【解析】
【考点定位】能源分类
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3 .【2015·北京】下列说法中正确的是（ ）
A．电饭锅工作时，将内能转化为电能
B．电风扇工作时，将机械能转化为电能
C．干电池给灯泡供电时，将电能转化为化学能
D．在阳光照射时，太阳能电池将太阳能转化为电能
【答案】D
【解析】试题分析：分析能量如何转化时，要看消耗了什么能量，得到了什么能量。
A．电饭锅工作时，消耗了电能，得到了内能，将电能转化为内能；
B．电风扇工作时，消消耗了电能，得到了机械能，将能电转化为机械能（当然也有少部分内能）；
C．干电池是提供电能的装置，干电池给灯泡供电时，将化学能转化为电能；
D．在阳光照射时，太阳能电池将太阳能转化为电能，选项D正确。
【考点定位】能量的转化
4 ． 【 2015· 北 京 】 若 假 想 地 磁 场 是 由 地 球 内 部 一 块 大 磁 铁 产 生 的
，图5所示的四个示意图中，能合理描述这块大磁铁
的是（ ）
【答案】B
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】地磁场
5．【2015·海南】以下探究实验装置中，不能完成探究内容的是( )
【答案】C
【解析】试题分析：同名磁极相互吸引，异名磁极相互排斥，A可以完成；小磁针在磁场中受力会转动，所以B
能完成；由于没有滑动变阻器，电流大小无法改变，所以C不能完成；磁场方向和导体运动方向可以改变，所
以D能完成；应选C。
【考点定位】 电与磁
6．【2015·宁夏】.如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头
针，可行的做法是（ ）
A．将滑片P向a端移动 B．将滑片P向b端移动
C．用铜芯替代铁芯 D．减少线圈匝数
【答案】A
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
7．【2015·安徽】图为动圈式话筒的结构示意图。对着话筒说话时，声音使膜片振动，带动线圈在磁场中振动，
把线圈两端的导线接入扩音机，就能通过扬声器听到说话的声音。这种话筒应用的原理是
。
【答案】电磁感应
【解析】试题分析：动圈式话筒是对着话筒说话，声音使膜片振动，带动线圈在磁场中振动，线圈产生随声音
同步变化的感应电流，故这种话筒应用的原理为电磁感应。
【考点定位】电磁感应
8. 【2015·河北】如图所示的闭合电路中，物体ab静止，当蹄形磁铁竖直向上运动时，灵敏电流计的指针
（选填“会”或“不会”）偏 转；让铜棒ab向
右缓慢运动时，灵敏电流计的指针偏转的角度较小；快速运动时，指针偏转的角度较大。这说明感应电流的大
小与 有关， （选填“动圈式话筒”或“动圈式扬声器”）是应用电磁感应原理制成的。
【答案】不会 导体切割磁感线的速度 动圈式话筒
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】电与磁
9．【2015·青海】根据圈l4中小磁针的指向，标出螺线管的N极和电源的正极。
【答案】
【解析】试题分析：根据小磁针静止时的指向判断出通电螺线管的左端S极，右端为N极。根据安培定则，用
右手握住螺线管，拇指伸直，指向N极，四指所指的方向就是电流的方向，所以电流从右边进入，电源的右边
是正极，左边是负极。
【考点定位】 磁极间的相互作用规律、通电螺线管极性的判定、电源正负极的判定、安培定则
☞考点归纳
归纳 1：磁体和磁场
①能够被磁化的物质是磁铁能够吸引的物质，磁铁能够吸引的物质都属于金属，但是并不是所有的金属都能
够被吸引；②小磁针在磁场中静止时，北极所指的方向规定为该点的磁场方向，磁感线上某一点的切线方向
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
与该点的磁场方向是一致的；③磁感线是为了描述磁场而假想的曲线，但是磁场是真实存在的，磁感线的疏
密反映了该点磁场的强弱程度。
归纳 2：电与磁知识脉络：
为什么通电导线在磁场中会受力呢？由于通电导线周围存在磁场，所以它相当于一个小磁体，把它放在
磁场中，会受到磁力的作用而运动。而且当导线中电流方向改变时，它的极性发生变化，所以受力方向改变。
如何区别电动机和发电机的原理图呢？只需看外电路中有没有电源，如果有电源，说明线圈中有电流，
通电线圈在磁场中受力会转 动，是电动机，如果没有电
源，说明整个装置相当于电源，是发电机。
归纳 3：电磁继电器：
当开关K闭合时，电磁铁通电，获得磁性，向下吸引衔铁，衔铁向下运动时带动动触点向下与静触点
接触，使工作电路接通，工作电路工作。
当开关K断开时，电磁铁断电，失去磁性，衔铁在左侧弹簧的作用下向上抬起，带动动触点上升，与静触
点脱离接触，工作电路断电，停止工作。
归纳 4：能源的分类：
煤炭、石油和天然气是当
一次 可以直接从自然界获得的
今世界中一次能源的三大支
能源 能源
柱
二次 无法从自然界直接获取， 电力、煤气、汽油、煤油、焦
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
必须通过一次能源的消耗才
能源 炭、洁净煤、激光和沼气等
能得到的能源
(2)可再生能源和不可再生能源
化石能源、核能等能源会越用越少，不可能在短期内从自然界得到补充，这类能源称为不可再生源。水能、风
能、太阳能、生物质能等可以在自然界里源源不断地得到，这类能源称为可再生能源。
☞易错易混
电动机和发电机
直流电动机 交流发电机
构造 相同 均由磁体、线圈组成
不同
需 要 换 向 器 （ 两 个 铜 半 环 用两个铜环和电刷连接电路 外电路无
电源
） 外电路有电源
原理 相同 均受磁场方向的影响
不同 磁场对通电导线的作用 电磁感应
用途 相同 帮助人类利用风能、水能、核能
不同 电能转化为机械能 机械能转化为电能
☞1 年模拟
1 ． 【 天 津 市 红 桥 区 2016 届 九 年 级 下 学 期 第 二 次 模 拟 考 试 】 如 图
2所示的四个实验中，能说明电动机工作原理的是（
）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
＋ －
N b
N
b
a S
S
a
A B C D
图2
【答案】C
2．【资阳市初中2016届学业水平暨高中阶段招生适应性考试】POS刷卡机的广泛应用给人们的生活带来了
便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）。在使用时，将带有磁条的信用
卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息。下图中
能反映POS刷卡机读出信息原理的是
A B C D
【答案】C
【解析】由题意可知，POS刷卡机的原理是电磁感应现象；A图说明通电导线周围存在磁场；BD两图是通电
导线在磁场中受力运动，是电动机的原理；C图是电磁感应现象，是发电机的原理；故应选C。
3．【资阳市初中2016届学业水平暨高中阶段招生适应性考试】下列说法中错误的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．用太阳灶将太阳能转化为内能
B．能源的利用过程实质上是能量的转化和传递过程
C．核电站的核反应堆中，能量是靠核裂变而产生的
D．核电站产生的废料可以用来铺设马路，进行二次利用
【答案】D
【解析】用太阳灶将太阳能转化为内能，故A正确；由能的转化和守恒定律可知，能源的利用过程实质上是能
量的转 化和传递过程，故B正确；现阶段核电站的核反
应堆中，能量是靠核裂变而产生的，故C正确；核电站产生的废料具有放射性，对人体有害，不能用来铺马路，
故D错；应选D。
4.【陕西师范大学附属中学2016届九年级上学期期末考试】如图所示的四个装置中不属于电磁铁应用的是（
）
【答案】A
5.【陕西师范大学附属中学2016届九年级上学期期末考试】有一款不用充电的新型手机，其核心技术是利用
了通话时声音的能量，下列说中法错误的是（ ）
A.这种手机具有把声能转化为电能的功能 B.手机是通过电磁波传递信息的
C.频率越高的电磁波，波长越长，在空间传播得越快 D.电磁波在空气中传播的速度约为3×108m/s
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】C
【解析】这款不充电的手机就是靠将通话时声波的能量转化为电能来获得电能的，A不符合题意；手机是通过
电磁波传递信息的，B不符合题意；电磁波的波长与频率成反比，它的频率越高，波长越短，C符合题意；电磁
波传播的速度等于光速为3×108 m/s，不符合题意，故选C。
6.【陕西师范大学附属中学2016届九年级上学期期末考试】在超导体研究领域，我国取得了令人瞩目的成就。
关于超导体，下列说法中正确的是（ ）
A.超导体在任何条件下的电阻都为零
B.使用超导体制成的导线将降低远距离输电线中的电能损耗
C.超导体适合制作滑动变阻器中的电阻丝
D.假如白炽灯的灯丝用超导材料制作发光会更亮且更省电
【答案】B
7. 【2016年宜昌市九年级四月统一质量监测】 如图2所示，根据小磁针的指向，对电磁铁的南、北极和电源
的正、负极判断正确的是（ ）
A．a端是北极，c端是负极 B．a端是北极，c端是正极
C．a端是南极，c端是负极 D．a端是南极，c端是正极
【答案】A
【解析】图中小磁针N极向右，据磁体间的作用规律可知，此时螺线管的a端是N极，b端是S极，故由安
培定则可知电流由右侧流入，即电源右侧d为正极；c端是负极，如图所示,故选A。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
8、【广东省湛江市徐闻县2016届九年级第一次模拟考试】下列关于材料、能源及信息的说法中，正确的是（
）
A、超导材料主要运用于制作电饭锅等电热器上
B、自然界中的风能属于一次能源
C、手机利用声波来传递信息
D、至少需要八颗地球同步卫星才能实现全球通信
【答案】B
【解析】电饭锅是利用电流的热效应来工作的，超导材料电阻为零，不能用作发热材料，故A错
；风能属于一次能源，故B正确；声波不能在真空中传
播，手机是利用电磁波来传递信息的，故C错；用三颗地球同步卫星就可能实现全球通信，故D错；应选B。
9．【广东省湛江二中港城中学2016届九年级6月月考】下列关于信息和能源的说法中，正确的是（ ）
A．频率越高的电磁波在空中传播得越快 B．卫星只能作为传送电视信号的中继站
C．物体间能量的转化与转移具有方向性 D．石油、天然气和铀矿属于可再生能源
【答案】C
10.【安徽省铜陵市第十中联合体2016届九年级下学期第二次月考】如图所示，AB为一钢针，拿一条形磁铁
用图中所示的方式进行摩擦，若钢针被磁化后， 用来制作指南针，则下列说法中正确的是（ ）
A. A端指南 B. B端指南 C. 可能A端指南，也可能是B端指南 D. 无法确定
【答案】B
【解析】拿磁体的N极在钢针上从左向右摩擦，相当于把部分小磁元方向调整至最终被N极吸引的方向，B应
为S极，A是N极，故选B。
11.【陕西师范大学附属中学2016届九年级上学期期末考试】1821年，世界上第一台电动机雏形由英国物理
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
学家法拉第制成，其工作原理是______________； 10
年后，法拉第又发现了____________现象，根据这一现象他又制成了世界上第一台发电机模型。
【答案】通电线圈在磁场里受力转动；电磁感应
【解析】电动机是利用通电线圈在磁场里受力转动的原理制成的；10年后，法拉第发现了电磁感应现象，发电
机就是利用电磁感应现象制成的。
12. 【山东省济南市天桥区2016届九年级下学期学业水平考试】（2分）辽宁舰是我军的第一艘航母训练舰，
为我军积累了大量的实战经验。辽宁舰上渗透了大量的物理知识，请你帮助王东同学完成分析：为辽宁舰提
供动力所用的燃油属于 （选填“可再生”或“不可再生”）能源；给官兵配备的救
生衣里填充泡沫，利用了其 的性质。
【答案】不可再生；密度小
【解析】（1）燃油不可能在自然界短时间内得到补充，因此燃油是不可再生能源；（2）泡沫塑料的密度比较小，
相同体积时，泡沫制成的救生衣质量小、重力小，使有效利用的浮力增大．
13. 【江西省九江市永修县九年级七校2016年4月联考】 如图是一种环保型手电筒。使用时，只要来回摇晃
手电筒，使永磁体在手电筒中的两个橡胶垫之间来回运动，灯泡就能发光，而且来回摇晃得越快，灯泡就越亮。
这种手电筒是根据______________现象制成的，其获得电能的过程是_________能转化为电能。
【答案】电磁感应 机械
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
14、【云南省玉溪市红塔区第一学区2016届九年级第一次模拟考试】如上图是一种“闯红灯违规证据模拟
器”的工作原理图，当汽车闯红灯时，压敏电阻受到车的压力，其阻值变小，这时电磁铁的磁性变
，当电流变化到一定值时，衔铁与触点 接触，电控照相机工作，拍摄违规车辆 。
【答案】强；2．
【解析】只有在红灯亮的期间，光控开关才闭合，若此时车辆违规闯红灯行驶时，会压上压敏电阻，从而
使压敏电阻的阻值减小，在电源电压一定的情况下，电阻越小，电流就越大．电磁铁的磁性与电流有关，并且
电流越大磁性越强，所以电磁铁的磁性会增强．当电流增大到一定程度时，电磁铁会将衔铁吸下，使其与触点
2接触，导致了电控照相机所在的电路接通．
15.【辽宁省盘锦市第一中学2016届九年级下学期第二次质量检测物理试题】将图中的电磁铁连入你设计的
电路中（在方框内完成），要求：A．电路能改变电磁铁磁性的强弱；B．使小磁针静止时如图所示．
【答案】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
16.【云南省曲靖市第一中学2016届九年级6月（第一次）月考】在通电螺线管附近有个小磁针，小磁针静止
时N极所指的方向如图所示，请在图中标出通电螺线管的N、S极及电源的正、负极．
【答案】
【解析】小磁针静止时N极所指方向为该处磁场方向，由此可以确定螺线管的N极、S极，然后根据安培定则
可知螺线管上电流方向向上，电源“+”极在右“-”极在左。
17.【辽宁省丹东市第七中学2016届九年级第二次模拟考试理科综合试题】用图所示的实验装置探究“产生
感应电流的条件”．
（1）实验中，通过观察____________________来判断电路中是否有感应电流．
（2）闭合开关，若导体ab不动，左右移动磁铁，电路中________（选填“有”或“无”）感应电流．
（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显．请提出一条改进措施：________．
（4）该实验的结论是：_______ __
（5）此过程发生的能量转化是 ，此原理可用来制作
【答案】（1）电流计指针的偏转；（2）有；（3）使用磁性更强的磁铁；（4）闭合电路的一部分导体，在磁场中做
切割磁感线运动时，导体中就会产生感应电流；（5）机械能转化为电能；发电机
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】

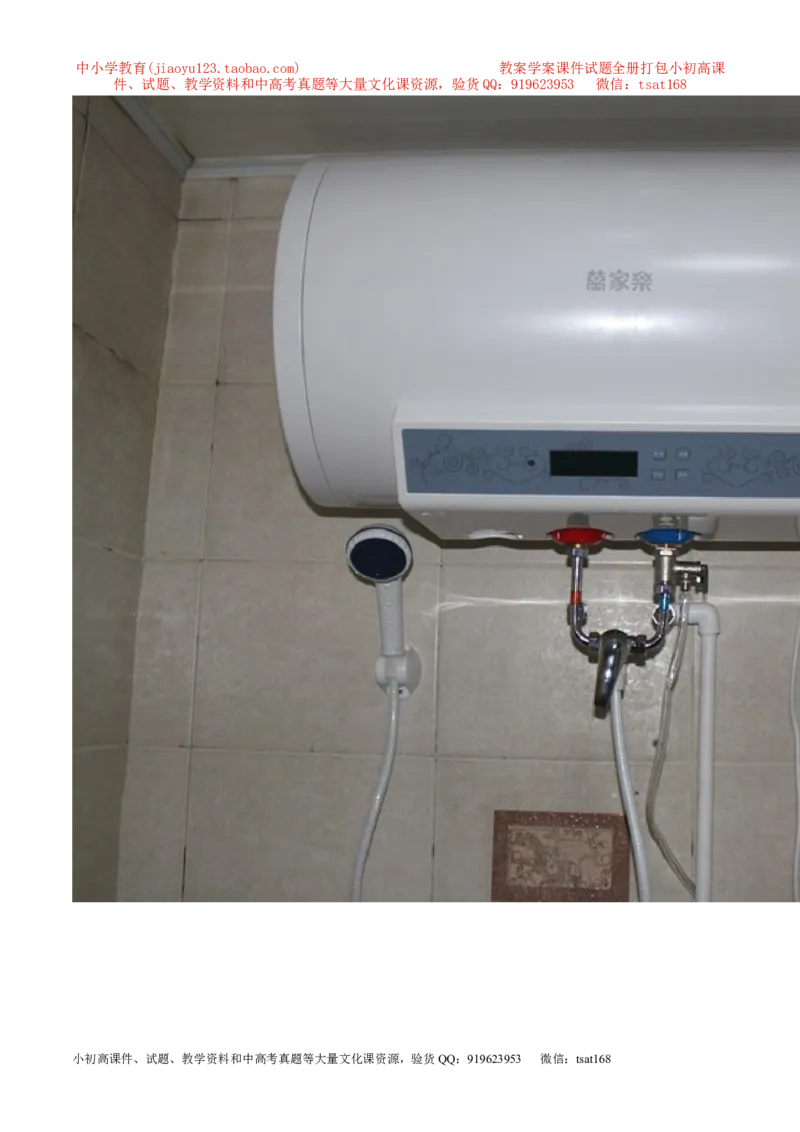

18【. 湖北省黄冈市2016年中考模拟试题】如图所示是小丽家卫生间安装的一台电热水器。小丽通过阅读使用
说明书了解到：热水器包括控制电路和工作电路两部分，
图1为恒温水箱电路结构示意图。控制电路：
电源电压恒为12V，R 为热敏电阻（置于水 箱
1
中），其阻值随温度变化的关系如图2所示，R 为滑动变阻器，线圈电阻不计，线圈中电流大于0.2A时衔铁被
0
吸下；工作电路：R 为电热器，上面标有“220V 1000W”的字样，L、L 为红绿指示灯，其额定电压均为220V，
2 1 2
加热时红灯正常发光，绿灯不亮，停止加热时绿灯正常发光，红灯不亮。求：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）按要求连接好工作电路；
（2）为了使水箱内温度保持在60℃（水温低于60℃时电热器工作，高于60℃时停止加热），滑动变阻器接入
电路阻值应为多少？
（3）水箱内装有质量为6kg、20℃的水，电热器正常工作20min后自动停止加热，求电热器的加热效率；
【答案】（1）连线见下图
（2）28Ω （3）84%
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（3）水吸收的热量：
电流做的功：W=Pt=1000W×20×60s=1.2×106J
电热器的加热效率：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
