☞解读考点
知 识 点
名师点晴
磁极间的相互作用：同名磁极相互排斥；异名磁极相互吸引
[来源:学科网]
磁体周围空间存在着磁场，其基本性质是对放入其中的小磁针产生力的作
用
磁场方向：
1．磁现象 磁场 某 点 的 磁 场 方 向 = 放 在 该 点 的 小
[来
源:Z§xx§k.Com][来源:Zxxk.Com][来源:学科网ZXXK]
磁针静止时 N 极的
指向=该点磁感线的切线方向
磁感线：为了描述磁场而假象的有方向的曲线
（1）磁体周围的磁感线从N极出发，回到S极
（2）磁感线的疏密代表磁场的弱与强
奥斯特实验表明：（1）通电导线周围存在磁场；（2）电流磁场的方向与电流
方向有关
电与磁
[来
源:Zxxk.Com] 通电螺线管：相当于条形磁体 其极性用安培定则来判断
安培定则：用右手握螺线管，让四指指向螺线管中的电流方向，则大拇指所
指的那端就是螺线管的N极
2．电生磁
影响电磁铁磁性强弱的因素：电流大小、匝数多少、铁芯
通电导线在磁场中受力的作用，受力方向与磁场方向和电流方向有关
电动机的原理：通电线圈在磁场中受力会转动
电磁感应：当闭合回路的一部分导体在磁场中做切割磁感线运动时，导体
中就会产生电流，这种现象叫电磁感应。产生的电流叫感应电流
3．磁生电 感应电流的方向与磁场方向和导体运动方向有关
发电机原理：电磁感应
信息的
微波通信、卫星通信、光纤通信、网络通信
传递
☞2 年中考
[2013 年题组]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168

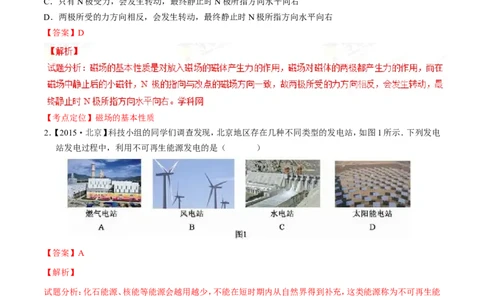

1．【2015·安徽】一个能绕中心转动的小磁针在图示位置保持静止。某时刻开始小磁针所在区域出现水平向
右的磁场，磁感线如图所示，则小磁针在磁场出现后
A．两极所受的力是平衡力，所以不会发生转动
B．两极所受的力方向相反，所以会持续转动
C．只有N极受力，会发生转动，最终静止时N极所指方向水平向右
D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右
【答案】D
【考点定位】磁场的基本性质
2．【2015·北京】科技小组的同学们调查发现，北京地区存在几种不同类型的发电站，如图1所示．下列发电
站发电过程中，利用不可再生能源发电的是（ ）
【答案】A
【解析】
试题分析：化石能源、核能等能源会越用越少，不能在短时期内从自然界得到补充，这类能源称为不可再生能
源。像风能、水能、太阳能等可以在自然界里源源不断地得到，所以我们把它们称为可再生能源。能源还可分
一次能源和二次能源，可以直接从自然界获得的能源称为一次能源，如：化石能源、水能、风能、太阳能、核能
等；无法从自然界中直接获取，必须通过消耗一次能源才能得到的能源称为二次能源，如：电能等。故本题答
案是A。
【考点定位】能源分类
3 .【2015·北京】下列说法中正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
A．电饭锅工作时，将内能转化为电能
B．电风扇工作时，将机械能转化为电能
C．干电池给灯泡供电时，将电能转化为化学能
D．在阳光照射时，太阳能电池将太阳能转化为电能
【答案】D
【考点定位】能量的转化

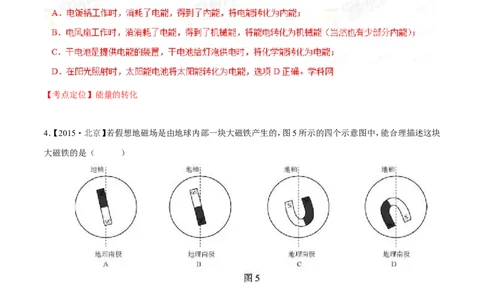

4．【2015·北京】若假想地磁场是由地球内部一块大磁铁产生的，图5所示的四个示意图中，能合理描述这块
大磁铁的是（ ）
【答案】B
【解析】
试题分析：地球本身就是一个大磁体，自由静止在地球附近的小磁针，其一端指南一端
指北，指南的一端就叫做南极（S）,指北的一端就叫北
极（N）;由磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引可得地球的磁极分布情况为地磁的
北极在地球的南极附近，地磁的南极在地球的北极附近，故符合题意的为答案B。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
【考点 定位】地磁场

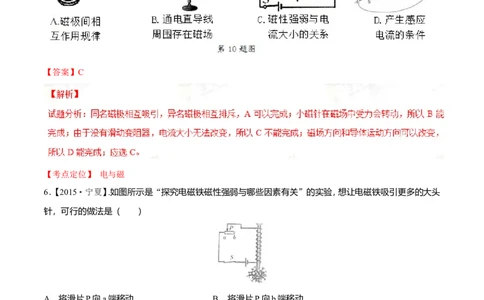

5．【2015·海南】以下探究实验装置中，不能完成探究内容的是( )
【答案】C
【考点定位】 电与磁
6．【2015·宁夏】.如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头
针，可行的做法是（ ）
A．将滑片P向a端移动 B．将滑片P向b端移动
C．用铜芯替代铁芯 D． 减
少线圈匝数
【答案】A
【解析】
试题分析：电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数目越多，电磁铁的磁
性越强．A将滑片P向a端移动时，滑动变阻器接入电路中的阻值变小，电路中的电流变大，此时电磁铁的磁
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
性增强，吸引大头针数量增多，符合题意；B将滑片P向b端移动时，滑动变阻器接入电路中的阻值变大，电
路中的电流变小，此时电磁铁磁性减弱，吸引大头针数量减少，不符合题意；C电磁铁中插入铁芯可以增强电
磁铁的磁性，若用铜芯替代铁芯，因铜不是铁磁性材料，故电磁铁的磁性减弱，吸引大头针数量减小，不符合
题意；D电磁铁的线圈匝数越多磁性越强，所以减少线圈匝数，吸引大头针的数量减少，不符合题意；故答案
选A。
7．【2015·安徽】图为动圈式话筒的结构示意图。对着话筒说话时，声音使膜片振动，带动线圈在磁场中振动，
把线圈两端的导线接入扩音机，就能通过扬声器听到说话的声音。这种话筒应用的原理是
。
【答案】电磁感应
【解析】
试题分析：动圈式话筒是对着话筒说话，声音使膜片振动，带动线圈在磁场中振动，线圈产生随声音同步变化
的感应电流，故这种话筒应用的原理为电磁 感应。
【考点定位】电磁感应
8. 【2015·河北】如图所示的闭合电路中，物体ab静止，当蹄形磁铁竖直向上运动时，灵敏电流计的指针
（选填“会”或“不会”）偏转；让铜棒ab向右缓慢运动时，灵敏电流计的指针偏转的角度较小；快
速运动时，指针偏转的角度较大。这说明感应电流的大小与 有关， （选填“动圈式话筒”
或“动圈式扬声器”）是应用电磁感应原理制成的。
【答案】不会 导体切割磁感线的速度 动圈式话筒
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
【考点定位】电与磁
9．【2015·青海】根据圈l4中小磁针的指向，标出螺线管的N极和电源的正极。
【答案】
【考点定位 】 磁极间的相互作用规律、通电螺线管极性
的判定、电源正负极的判定、安培定则
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
[2014 年题组]
1．【2014年安徽省初中毕业学业考试】下图为直流电动机的工作原理图。以下相关的分析中正确的是
A.电动机工作过程中，消耗的电能全部转化为内能
B. 电动机工作过程中，消耗的电能全部转化为机械能
C. 电动机工作过程中，线圈中也产生感应电流
D. 电动机工作过程中，线圈中的电流方向保持不变
【答案】C
考点：电动机
2．【2014年北京中考物理试题】下列能源中，属于可再生能源的是
A．石油 B．风能 C．煤炭 D．天然气
【答案】B
【解析】
试题分析：石油、煤炭和天然气都是不可再生的能源，用一次后就不能再生了，而风能是可再生的能源，是可
以持续使用的，故B是正确的。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
考点：能源
3【. 2014年北京中 考物理试题】（多）下列说法中正确的
是
A．磁浮列车能够悬浮是利用了磁极间的相互作用 B．奥斯特发现了通电导体周围存在磁场
C．发电机在发电过程中电能转化为机械能 D．地磁的N极在地理的北极附近
【答案】AB
【解析】
试题分析：磁浮列车就是 利用磁极间的相互作用的原
理而工作的，有的是利用同名相斥的原理，有的是利用同名相吸的原理，故A正确；B中的奥斯特发现了电流
周围有磁场，故B也正确；C中的发电机是将机械能转化为电能，故C错误；D中的地磁的N极应该在地理的
南极附近，故D错误，所以该题选AB。
考点：磁现象
4．【2014年广州市初中毕业生学业考试】下图是电磁波及其应用实例，下列说法正确的是（ ）
A．紫外线是紫色的
B．电视机遥控器用γ射线遥控
C．体检胸透用的电磁波频率比无线电波低
D．可见光与无线电波在真空中的传播速度相同
【答案】D
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
考点：电磁波
5．【2014年内蒙古省呼和浩特市中考试卷物理试题】关于“电与磁”，下列描述正确的是
A.电磁波可以在真空中传播
B.磁场的方向总是从N极指向S极
C.电动机的发明，实现了机械能向电能的转化
D.地球磁场的北极在地理北极附近
【答案】A
【解析】
试题分析：电磁波可以在真空中 传播，正确。磁场的方
向在外部总是从N极指向S极，电动机的发明，实现了电能向机械能的转化，地球磁场的北极在地理南极附
近。选项A正确。
考点：电与磁
6．【山东省德 州 市 2014 年 学 业考 试】巨磁电阻（GMR）效应是指某些材料的电阻值随外磁场减小而增
大的现象，在图所示的电路中，当闭合开关S、S 并使滑片P向右滑动时，指示灯亮度及电流表的变化情况是
1 2
（ ）
A．指示灯变亮 电流表示数增大
B．指示灯变暗 电流表示数减小
C．指示灯亮度不变 电流表示数增大
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
D．指示灯亮度不变 电流表示数减小
【答案】D
考点：电和磁
7．【浙江省宁波市2014年初中毕业生学业考试 科学试
题】如图是研究磁体周围磁场时的铁屑分布情况。实验时，a、b、c三个位置所对应的磁极可能是（ ）
A． N、N、N B． N、S、S C． N、N、S
D． S、N、S
【答案】B
【解析】
试题分析：任何一个磁体都有两个磁极，由此可知a、b一定为异名磁极，A、C选项错误；观察磁感线的形状
可知，b、c一定为同名磁极，D选项错误；本题答案选B.
考点：磁极
8.【江西省南昌市2014年初中毕业暨中等学校招生考试】家庭电路中常用带有开关的移动插座，插座上的开
关与插座是 联，插座与插座之间是 联，如图所示，A、B弹簧下方分别吊着
软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐
渐向右移动时，A弹簧的长度将 ，B弹簧的长度将 （选填“伸长”、“缩短”或“不变”）．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
【答案】串 并 伸长 缩短
考点：电磁继电器
9【. 2014年广东省初中毕业生学业考试】如图，闭合开关，当导体ab向右运动时，电流表指针向左偏转，那么
当ab向左运动时，电流表指针向 偏转，如果将磁体两极的位置对调，ab向右运动时，电流表指针向
偏转，此过程 转化为电能。
【答案】右 右 机械能
【解析】
试题分析： 产生感应电流的条件：闭合的电路，一部分导体在磁场中做切割磁感线运动；感应电流的
方向跟导体切割磁感线方向、磁场方向有关．
保持电路闭合，让导体在磁场中向右运动，灵敏电流表的指针向左偏转，表明电路中有感应电流．
让导体在磁场中向左运动时，因为磁场的方向不变，导体中感应电流的方向跟导体切割磁感线方向有关，所
以灵敏电流表的指针向右偏转，电路中电流方向相反；两个磁极对调，使磁感线的方向反向，闭合开关，让导
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
体在磁场中向右运动，因为导体切割磁感线的方向不变，导体中的感应电流的方向跟磁场方向有关．所以感
应电流的方向会改变，灵敏电流表的指针向右偏转。在电磁感应现象中，将机械能转化为电能 ．
考点：电磁感应
☞考点归纳
归纳 1：电与磁知识脉络：
为什么通电导线在磁场中会受力呢？由于通电导线周围存在磁场，所以它相当于一个小磁体，把它放在
磁场中，会受到磁力的作用而运动。而且当导线中电流方向改变时，它的极性发生变化，所以受力方向改变。
如何区别电动机和发电机的原理图呢？只需看外电路中有没有电源，如果有电源，说明线圈中有电流，
通电线圈在磁场中受力会转动，是电 动机，如果没有电
源，说明整个装置相当于电源，是发电机。
归纳 2：电磁继电器：
当开关K闭合时，电磁铁通电，获得磁性，向下吸引衔铁，衔铁向下运动时带动动触点向下与静触点
接触，使工作电路接通，工作电路工作。
当开关K断开时，电磁铁断电，失去磁性，衔铁在左侧弹簧的作用下向上抬起，带动动触点上升，与静触
点脱离接触，工作电路断电，停止工作。
归纳 3：核能
（1）定义：原子核裂变或聚变时释放的能量叫核能。
（2）核能的释放方式：核裂变或核聚变。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
（3）原子弹和核电站都是利用核裂变来工作的。
（4）氢弹是利用核聚变来工作的。
归纳 4：太阳能
（1）太阳是一个巨大的核能火炉。在太阳内部，氢原子核在超高温下发生核聚变，释放巨大的核能。
（2）太阳能的利用：太阳能电池把太阳能转化为电能，太阳能集热器把太阳能转化为内能，绿色植物把太阳能
转化为生命质能。
☞易错易混
电动机和发电机
直流电动机 交流发电机
构造 相同 均由磁体、线圈组成
不同
需要换向器（两个铜半环） 外电路有 用两个铜环和电刷连接电路 外电路无
电源 电源
原理 相同 均受磁场方向的影响
不同 磁场对通电导线的作用 电磁感应
用途 相同 帮助人类利用风能、水能、核能
不同 电能转化为机械能 机械能转化为电能
☞1 年模拟
1．【重庆市巴蜀中学2015届九年级下学期期中考试】下列各图所示的几种电与磁的现象中，符合实际情况的
是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
1.C
解析：磁体周围的磁感线，是从N极出发，回到S极的，A中磁感线的方向错误；根据安培定则判断B图通电
螺线管的极性如下：
所有小磁针的左端为S极，右端为N极，B错；同种电荷相互排斥，C对；闭合电路的一部分导体在磁场中做
切割磁感线的运动时，导体中才有电流，图中导体向上运动，没切割磁感线，所以不会产生感应电流，D错。
2. 【山东省济南市历下区2015届九年级5月教学质量检测】如图所示的装置中，当闭合电路中的导体AB在
磁场中做切割磁感线运动时，电流表指针发生偏转，说明电路中有了电流。此过程中（ ）
A. 电能转化成机械能，导体AB相当于电源
B．机械能转化成电能，导体AB相当于电源
C．电能转化成机械能，电流表相当于电源
D．机械能转化成电能，电流表相当于电源
2.B
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
3.．【山东省济南市历下区2015届九年级5月教学质量检测】下列关于科学家与其在物理学上的重大发现，
对 应正确的是（ ）
A．赫兹——电磁感应现象 B．阿基米德——惯性定律
C．伽利略——理想斜面实验 D．卢瑟福——-电子
3.C
解析：法拉第——电磁感应现象；牛顿——惯性定律；伽利略——理想斜面实验；卢瑟福——原子核式结构。
故选C。
4．【丹东七中2014-2015学年度下学期九年级第一次模拟】城市下水道井盖丢失导致行人坠入下水道的悲剧
时有发生，令人痛心。为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情
况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人。图中电路符合要求的是
（ ）
4.B
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
5．【2015届山东省枣庄市枣庄第十九中学九年级4月模拟考试】发电机是把机械能转化为电能的装置．下列
能作为发电机设计原理的装置是
5.B
解析：A实验是奥斯特实验，得出了电流的磁效应；B实验是电磁感应，闭合电路部分导体在磁场中做切割磁
感线运动时，电路中就会产生感应电流，发电机就是利用这一原理设计的；C是通电导体在磁场中受力而运
动，是电动机的原理；D是探究电磁铁磁性强弱与哪些因素有关的实验。选B。
6【. 山东省龙口市第五中学2015届初中毕业班4月中考模拟】下列关于信息的传递和能量的利用说法正确的
是（ ）
A.利用声波和电磁波传递信息时都需要介质
B.手机利用超声波传递信息
C.煤、石油、天然气、太阳能等都是不可再生能源
D.核能是指原子核发生分裂或聚合时所释放的能量
6.D
7．【江苏省南京市鼓楼区2015初三二模】如图是 一种
“闯红灯违规证据模拟器”的工作原理图，当汽车闯红灯时，压敏电阻受到车的压力，其阻值变小，光控开关
会接收到红光自动闭合，这时电磁铁的磁性变 ，当电流变化到一定值时，衔铁与触点 接触，电控
照相机工作，拍摄违规车辆。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
7.强 2
解析：当汽车闯红灯时，压敏电阻受到车的压力，其阻值变小，光控开关会接收到红光自动闭合，这时控制电
路中有电流，电磁铁的磁性增强；当电流变化到一定值时，衔铁向下与触点2接触，工作电路中，电控照相机
工作，拍摄违规车辆。 学科网
8．【河南省安阳市2015年中考二模】中国能源结构主要是以煤为主，煤、石油、天然气在我国能源消耗中共占
94%，这三种能源属于 能源（选填“可再生”或“不可再生”），这种能源结构是 （选
填‘‘合理’’或“不合理”）的。
8.不可再生 不合理
解析：煤、石油、天然气都是化石能源，属于不可再生能源，如果煤、石油、天然气在能源消耗中心占94%，
则会对环境造成很大的污染，是绝对不合理的，应当开
发像太阳能、风能、水能等环保的新型能源。
9.【河南省安阳市2015年中考二模】Wi-Fi是一种可以将个人电脑、手机等终端设备以无线方式互相连接的
技术。常见的连接方式是通过一个无线路由器来实现的。图2为常见的无线路由器，它是通过
波向四周的终端设备传递信息，其传播速度 （选填“大于”、“小 于”或“等于”）光速。
9.电磁波 等于
解析：广播、电视、手机都是利用电磁波传递信息的无线WiFi就是利用电磁波中的微波技术进行学习传递的，
其传播速度等于光速。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
10 【上海市松江区2015年中考初三物理二模考试】在
图10中，根据磁感线的方向，标出通电螺线管和小磁针的N、S极及电源的正、负极。
10.
