☞解读考点
知
名师点晴
识 点

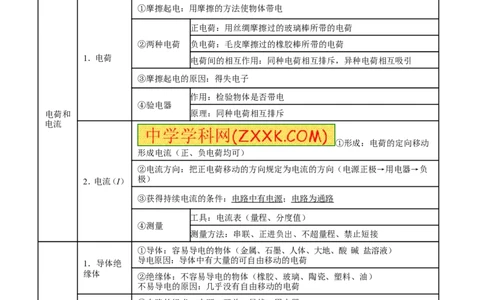

①摩擦起电：用摩擦的方法使物体带电
[来源:学|科|网][来源:学科网][来源:学#科#网]
正电荷：用丝绸摩擦过的玻璃棒所带的电荷
②两种电荷 负电荷：毛皮摩擦过的橡胶棒所带的电荷
1．电荷 电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引
[来源:Zxxk.Com][来
源:Z#xx#k.Com][来源:学。科。网]
③摩擦起电的原因：得失电子
作用：检验物体是否带电
④验电器
电荷和 原理：同种电荷相互排斥
电流
[来源:学科网]
[来源:Zxxk.Com]
①形成：电荷的定向移动
形成电流（正、负电荷均可）
②电流方向：把正电荷移动的方向规定为电流的方向（电源正极→用电器→负
极）
2．电流（I）
③获得持续电流的条件：电路中有电源；电路为通路
工具：电流表（量程、分度值）
④测量
测量方法：串联、正进负出、不超量程、禁止短接
①导体：容易导电的物体（金属、石墨、人体、大地、酸 碱 盐溶液）
导电原因：导体中有大量的可自由移动的电荷
1．导体绝
缘体
②绝缘体：不容易导电的物体（橡胶、玻璃、陶瓷、塑料、油）
不易导电的原因：几乎没有自由移动的电荷
①电路的组成：电源、开关、导线、用电器
②电路的三种状态：通路、断路、
导体绝
缘体和
电路 短路
2．电路 串联：电流只有一条路径，用电器不能独立工作；
开关的位置改变，控制作用不
③两种电路：
变
并联：电流有多条路径，用电器可以独立工作；
干路开关控制整个电路，支路开关只控制本支路
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
④电流规律：串联
；并联
知 识 点
名师点晴

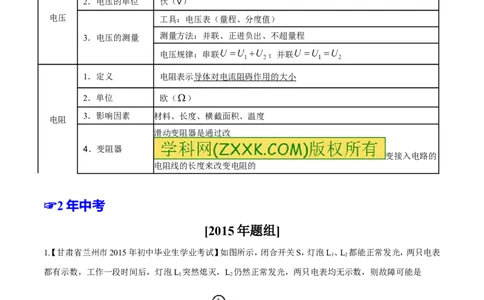

1．电压的作用 电压是形成电流的原因；电源是提供电压的装置
2．电压的单位 伏（V）
电压 工具：电压表（量程、分度值）
3．电压的测量 测量方法：并联、正进负出、不超量程
电压规律：串联 ；并联
1．定义 电阻表示导体对电流阻碍作用的大小
2．单位 欧（ ）
3．影响因素 材料、长度、横截面积、温度
电阻
滑动变阻器是通过改
4．变阻器
变接入电路的
电阻线的长度来改变电阻的
☞2 年中考
[2015 年题组]
1【. 甘肃省兰州市2015年初中毕业生学业考试】如图所示，闭合开关S，灯泡L、L 都能正常发光，两只电表
1 2
都有示数，工作一段时间后，灯泡L 突然熄灭，L 仍然正常发光，两只电表均无示数，则故障可能是
1 2
A．电压表短路 B．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
电流表断路
C．L 断路 D．L 短路
1 1
2.【甘肃省兰州市2015年初中毕业生学业考试】在如图所示的电路中，下列分析不正确的是
A．只闭合S 时，L 发光、L 不发光，A 测L 的电流，A 无示数
1 1 2 1 1 2
B．只闭合S 时，L、L 都发光，A、A 的示数相等
3 1 2 1 2
C．闭合S、S 时，L、L 都发光，A 有示数，A 无示数
1 2 1 2 1 2
D．闭合S、S 时，L、L 都发光，A、A 均有示数
1 3 1 2 1 2

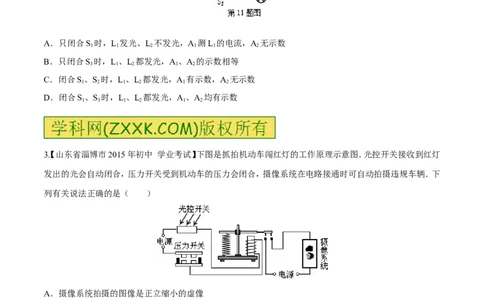

3【. 山东省淄博市2015年初中 学业考试】下图是抓拍机动车闯红灯的工作原理示意图．光控开关接收到红灯
发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下
列有关说法正确的是（ ）
A．摄像系统拍摄的图像是正立缩小的虚像
B．当红灯损坏 不能发光时，该装置仍能正常
工作
C．若将光控开关和压力开关并联，也能起到相同的作用
[来源:学科网ZXXK]
D．只要光控开关和压力开关有一个不闭合，摄像系统都不会自动拍摄
4【. 福建省莆田市2015年初中毕业（升学）考试试卷】要使一根镍铬合金线接入电路的电阻变大，可采用的方
法是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
A．增大导线两端的电压 B．减小导线中的电流
C．将导线拉长后接入电路 D．将导线对折后接入电路

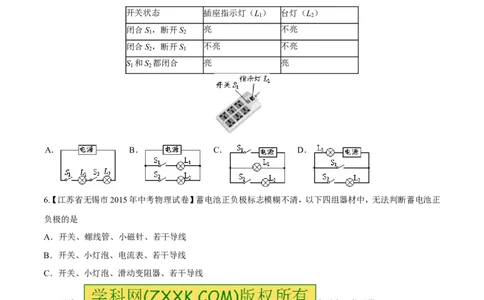

5.【四川省广元市2015年中考物理试卷 】（3分）小明家台灯的插头插在如图所示的插座上，插座上有
一个开关和一个指示灯．若插座开关和指示
灯分别用S 、L 表示，台灯的开关和灯泡分别用S 、L 表示．小明断开或闭合S 、S 时，记录现象如表．由小明
1 1 2 2 1 2
的记录可判断出关于L 、L 的连接方式可能是电路图中的（ ）
1 2
开关状态 插座指示灯（L ） 台灯（L ）
1 2
闭合S ，断开S 亮 不亮
1 2
闭合S ，断开S 不亮 不亮
2 1
S 和S 都闭合 亮 亮
1 2
A． B． C． D．
6.【江苏省无锡市2015年中考物理试卷】蓄电池正负极标志模糊不清，以下四组器材中，无法判断蓄电池正
负极的是
A．开关、螺线管、小磁针、若干导线
B．开关、小灯泡、电流表、若干导线
C．开关、小灯泡、滑动变阻器、若干导线
D．开关、 电压表、若干导
线
7.【内蒙古通辽市2015年中考物理试卷】如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P
向右滑动过程中
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
A. 电压表V示数变小
B. 电流表A 示数变大
1
C. 电流表A 示数不变
2
D. 电流表A 示数变小
2

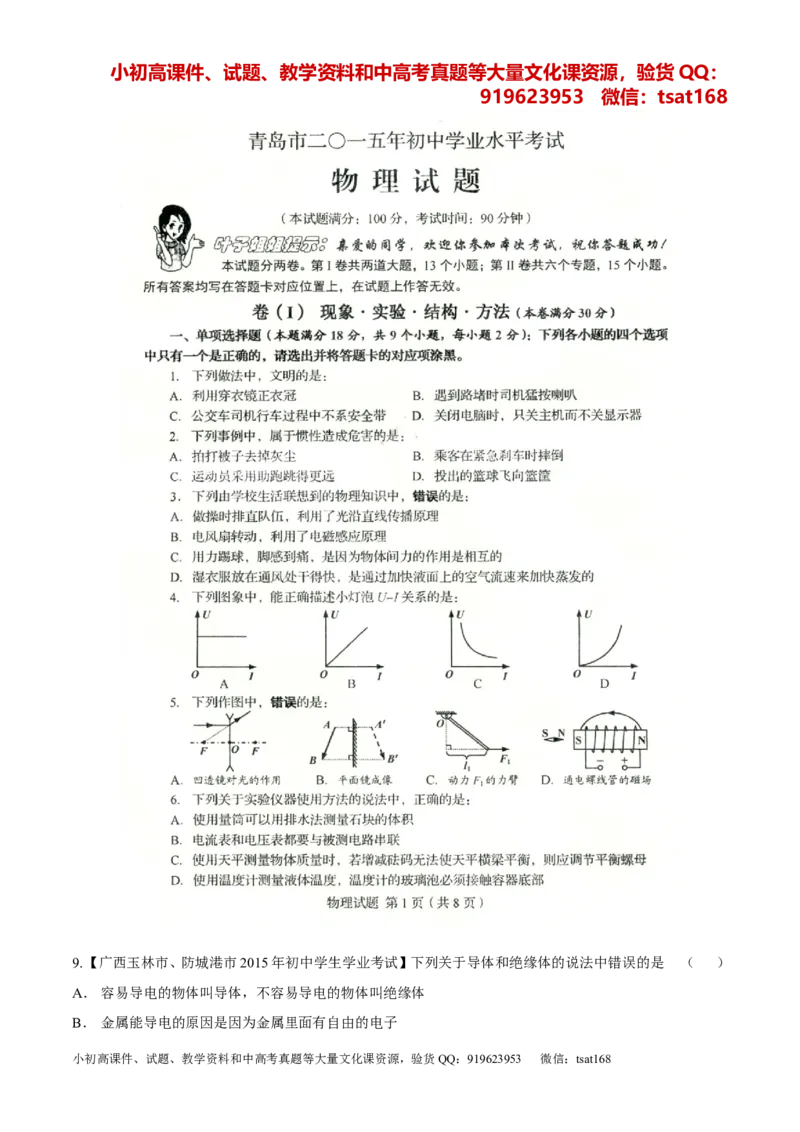

8.【山东省青岛市2015年初中学业水平考试】下列图象中，能正确描述小灯泡U-I关系的是：（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
9. 【广西玉林市、防城港市2015年初中学生学业考试】下列关于导体和绝缘体的说法中错误的是[来（ ）
A．容易导电的物体叫导体，不容易导电的物体叫绝缘体
B． 金属能导电的原因是因为金属里面有自由的电子
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
C． 绝缘体也能带电
D．绝缘体不能导电的原因是因为绝缘体内没有电子
10.【贵州省铜仁市2015年中考理科综合（物理部分）】如图所示，只闭合S
，电阻R R 组成______电路；断开S 闭合S S，电阻
1 1 2 1 2 3
R R 组成______电路；同时闭合S S，电路会形成__________。
1 2 1 3
11.【广西省崇左市2015年初中毕业升学统一考试】电扇使用一段时间后，
扇叶会粘上灰尘，这是因为扇叶转动过程中
与空气摩擦带上了 ，能够 。
12.【湖北省咸宁市2015年初中毕业生学业考试】在如图所示的电路中，两只电流表规格相同，
都有两个量程（0～0.6A以及0～3A），且
R =R 。闭合开关S，电阻R 、R 及R 均有电流通过，两只电流表的指针偏转角度相同，则通过电流表A 的电
1 2 1 2 3 1
流是通过电流 表A 电流的
2
倍，R ：R ：R = 。
1 2 3
13.【湖南省永州市2015年初中学生学业考试】请根据图所示的实物图，画出对应的电路图。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
14【. 甘肃省武威、 平凉、张掖、定西市2015年初中毕业和高中阶段招生考试】如图所示的电路中，有几根导
线尚未连接，请用笔画线代替导线补上。补上后要求：⑴两灯泡并联；⑵电流表测灯L 的电流；⑶闭合开关后，
1
向A端移动滑动变阻器的滑片P，两灯均变暗。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
15【. 甘肃省武威、 平凉、张掖、定西市2015年初中毕业和高中阶段招生考试】（10分）学习了电流、电压和电
阻知识后，同学们发现电流与水管中的水流相似、电压与水压差相似。李明和同学们提出：导体对电流的阻碍
作用可能与水管对水流的阻碍作用相似，所以影响导体电阻大小的因素，他们提出了以下猜想：
猜想一：（类比管道长短）导体电阻大小可能与导体的长度有关；
猜想二：（类比管道粗细）导 体电阻的大小可能与导体
的横截面积有关。
于是他们从实验室老师那儿借来了某合金材料制成的各种长度和横截面积的电阻丝，并设计了如图所示的
电路。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
⑴连接电路时，开关S应处于 状态（选填“断开”或“闭合”），闭合开关前滑动变阻器的滑片
P应置于 （选填“a”或“b”）位置；
⑵闭合开关后，他们发现电流表无示数，但电压表示数接近电源电压，你判断他们的电路出现的故障可能是
。
⑶电路连接正确后，他们经过认真测量，得到了下表所示的数据：
物理量 1 2 3 4 5 6 7 8 9 ......
序号
长度L/m 2.0 4.0 6.0 2.0 4.0 6.0 2.0 4.0 6.0 ......
[来源:学,科,网] [来源:Zxxk.Com]
横截面S/mm2 1.0 1.0 1.0 2.0 2.0 2.0 4.0 4.0 4.0 ......
[来源:
学科网ZXXK]
电阻R/Ω 2.0 4.0 6.0 1 2.0 3.0 0.5 1.0 1.5 ......
.0
比较表中数据，要验证他们的猜想一，可选哪三组数据做比较？ ；
比较表中数据，要验证他们的猜想二，可选哪三组数据做比较？ ；
⑷本实验采用的研究方法是 ；
⑸实验结束后，细辛的同学发现还有一个影响电阻的因素没有研究，这个因素是 ；
[2014 年题组]
1．【四川省巴中市2014年中考物理试卷】如图所示的电路图中，要使灯泡L 和L 组成并联电路，应该是（
1 2
）
A．只闭合S B． 同时闭合S 和S，断开S
3 1 3 2
C． 同时闭合S 和S，断开S D．只闭合S
1 2 3 2
2．【甘肃省兰州市2014年中考物理试题】在如图所示的电路中，电源电压保持不变。闭合开关S后，向右移动
滑片P。下列说法中正确的是（ ）
A．电压表的示数变大
B．电压表的示数变小
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
C．电流表A的示数变大
D．电流表 的示数变小
P
3．【湖北省武汉市2014年初中毕业生学业考试物理试题】如图所示，取两个相同的验电器A和B，使A带负
电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（ ）
A．B中正电荷通过金属棒流向A，A金属箔的张角减小
B．A中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
4．【湖南省岳阳市2014年初中毕业学业考试试卷】 手电
筒的构造如图所示，电源为两节干电池，下列说法正确的是（ ）
A. 按键相当于开关
B. 弹簧为绝缘体
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A
1
R
2
R
1
A
V小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
C. 灯泡发光时，两端电压为4V
D. 灯泡发光时，电能转化为化学能
5．（多）【湖南省株洲市2014年中考物理试卷】（多）如图所示，某电子线路板上有一个由三个电阻R、R 和
1 2
R 构成的局部电路．已知通过R 和R 的电流分别为4mA 和10mA，则通过R 的电流可能
3 1 2 3
A．4mA B．6mA C．10mA D．14mA
6．【湖南省邵阳市2014年初中毕业学业考试试题卷】如果不考虑温度的影响，导体电阻的大小与下列哪个因
素无关
A.导体的材料 B.导体的长度 C.导体的横截面积 D.导体两端的电压
7．【湖南省益阳市2014年普通初中毕业学业考试试卷】如图所示是小明同学测量小灯泡L 两端电压的电路。
1
图中有一条导线接错了，接错的导线是
3
4
L L
2 1 2
+
—
—
1
A．导线1 B．导线2C．导线3D．导线4
8. 【 湖 南 省 永 州 市 2014 年 中 考 物 理 试 卷 】 如 图 所 示 电 路 中 ， 当 闭 合 开 关 后 ，
两个电压表的指针均为图乙所示，则电阻R
1
和R 两端得到电压分别为 V和 V．
2
9.【甘肃省兰州市2014年中考物理试题】如图所示，老师将废弃灯泡的玻璃外壳小心打碎，留下灯头和固定
两根引线的玻璃心，将与之相连的灯丝去掉，利用灯头把玻璃心与一盏“220V 40W” 的灯泡串联接入家庭
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
电 路 中 ， 此 时 灯 泡 _____ （ 选 填 “ 能 ” 或 “ 不 能 ” ） 发
光。然后用酒精灯加热玻璃心，当玻璃心发黄
变红时，灯泡____ _（选填“能” 或“不能” ）发光。
这时移走酒精灯，灯泡_____（选填“能” 或“不能” ）发光。这个实验说明常温下的玻璃是_________，高
温下的玻璃变成了___________。
10【. 湖南省永州市2014年中考物理试卷】如甲图是电吹风的电路图，乙图是电路元件实物图，选择开关绕O
点转动，可分别置于OAB、OBC、OCD三个位置，使电吹风分别处于“热风档”、“冷风档”、“停止”三个
状态．请根据甲图的电路图将乙图的实物电路图补画完整．
11.【湖北省襄阳市2014年中考理科综合试卷物理部分】如图所示为“探究影响导体电阻大小的因素”的实
验电路图，A、B之间接电阻．
（1）本实验通过观察 比较电阻的大小．
（2）小明发现手边只有一根较长的电阻丝，他可以探究导体的电阻是否与导体的 和 有关．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
☞考点归纳
归纳 1：电阻
电阻是导体自身的一种性质，它的大小决定于导体的材料、长度、横街面积和温度，与无关。
归纳 2：电压表和电流表比较
☞易错易混
故障电路：
电路有三种状态：通路、断路、短路，电路发生故障时，有两种情况：断路和短路。在下图所示串联电路中，
断路的现象是：两灯都不亮，电流表无示数，如果电路只有一处故障，我们可以有多种方法判断断路的位置：
（以故障在L 或L 为例）
1 2
A
1
器材 方法 现象 结论
导线 把导线并联在L 两端 L 发光，电流表有示数 L 断路
1 2 1
两灯都不发光，电流表无示数 L 断路
2
小灯泡L 把小灯泡L 并联L 两端 L L 发光，电流表有示数 L 断路
3 3 1 2 3 1
三个灯都不发光，电流表无示 L 断路
2
数
L 发光，两电流表都有示数 L 断路
2 1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
电流表 把电流表 并联在 L 两灯都不发光，两电流表都无 L 断路
1 2
A A 示数
2 2
两端
电压表 把电压表并联在L 两端 两灯都不发光，电流表无示 L 断路
1 1
数，但电压表有示数
两灯都不发光，电流表无示 L 断路
2
数，且电压表无示数
如果判断其他位置是否断路，也用同样的方法即可。
串联电路中出现短路的现 象是：被短路
的用电器不工作，但其他用电器仍能工作；如果是开关被短路，那么开关将不起作用，不管是断开还是闭合，
电路都工作。
并联电路各支路互相不影响，哪一条支路不工作说明哪条支路断路；但是在并联电路中，一条支路被短
路，所有的支路就都被短路，同时，电源也被短路，这样会烧毁电源，这是绝对不允许的。
☞解题技能
辨别串并联电路的方法：
（1）定义法：串联电路是用电器首尾相接的电路，而并联电路各用电器是首首相接，尾尾相接；
（2）电流法：串联电路电流只有一条路径，而并联电路中，电流有多条路径；
（3）拆除法：拆除一个用电器，如果其他的都不能工作，则是串联电路，如果对其他的没有影响，则是并联电
路。
典例：【四川省遂宁市2014年中考物理试卷】如图所示的电路，下列判断正确的是（ ）
A．闭合开关S 、S ，断开开关S 时，灯L 、L 串联
1 3 2 1 2
B．闭合开关S ，断开开关S、S 时，灯L 、L 并联
2 l 3 1 2
C．闭合开关S 、S ，断开开关S 时，灯L 亮、L 不亮
1 2 3 1 2
D．同时闭合开关S 、S 、S 时，电源短路
1 2 3
☞1 年模拟
1.【福建省龙岩市江山中学2015届九年级上学期第三次月考】在如图所示的电路中，用滑动变阻器调节灯的
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
亮度，若要求滑片 P向右端滑动时灯逐渐变暗，则下列接法正确的是
A．M接C， N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D
2.【江苏省常州西藏民族中学2014-2015学年上学期期末联考】 下列说法中正确的是（ ）
A．绝缘体不容易导电的原因是内部没有大量自由电荷
B．电路两端没有电压，电路中可能有电流
C．自由电子定向移动的方向就是电流方向
D．电荷的移动，就能产生电流
3.【山东省滕州市南沙河中学2015届九年级学业水平模拟考试（1）】下列关于导体的说法中，正确的是
A．一根金属丝被均匀拉长后，它的电阻将变大 B．导体中没有电流通过时，导体就没有电阻
C．保险丝都是用半导体材料制成的 D．粗导线的电阻一定比细导线的电阻大
4.【江苏省盐城市东台市南沈灶镇中学2015届九年级下学期第一次月考】关于电流表和电压表的使用，下列
说法错误的是（ ）
A．使用前都应检查指针是否指零
B． 若有两个量程，一般都先用大量程“试触”
C． 两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
5.（多）【山东省滕州市龙阳中心中学2014-2015学年度第一学期九年级期末考试】下列说法中正确的是
A．自由电子定向移动的方向可能是电流方向 B．电路两端有电压，电路中可能没有电流
C．大量电荷的定向移动形成电流 D．电压是形成电流的原因
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
6.【福建省龙岩市江山中学2015届九年级上学期第三次月考】某档案馆的保密室进出门有下列要求：甲、乙
两资料员必须同时用各自的钥匙（ S 、 S 分别表示
甲 乙
甲、乙两个资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S 表示馆长的钥匙）使灯亮
馆长
就可以进入保密室。下列电路中符合上述要求的是
A B C D
7【. 太仓、昆山市2015届九年级上学期期末教学质量调研测试】如图所示的电路中，电源电压保持不变，当开
关S由断开到闭合，电流表两次示数之比是1：5，则R 与R 的阻值之比为 ；如果导体R 、R 的材料和长
1 2 1 2
度都相同，那么，横截面积较大的是 （选填“R ”或“R ”）．
[] 1 2
R
2
8.【湖南省衡阳市逸夫中学2015届九年级上学期期末考试】 在下列圆圈内填入适当的电表，使灯L 和L 都
1 2
能正常发光.
9【. 云南省腾冲县2015届九年级上学期六校联考（期末）】根据图甲所示的电路图，将图乙中的实物，用笔画
线表示导线，将它们连接起来。（导线不能有交叉）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
10.【山东省高密市2015届九年级下学期开学测试】如图是刘明和李强做“探究并联电路的电流规律”的实
验时未连好的电路，现要求灯L 和灯L 并联，且电流表测灯L 中的电流。
1 2 2
（1）请你用笔画线表示导线，帮他们完成电路连接，以符合要求。
（2）按要求正确连接好电路，闭合开关，电流表的示数如图2甲所示，则灯L 中电流为_________A。
2
（3）在这个电路中，用电流表测干路中的电流时，电流表的示数如图2乙所示，则灯L 中的电流为_______A。
1
