☞解读考点
知 识 点
名师点晴

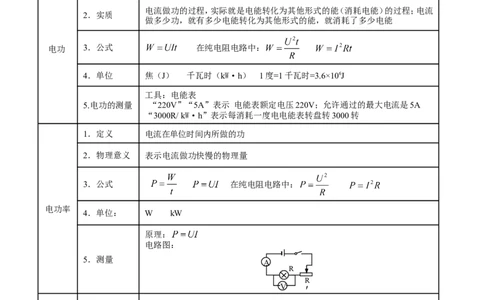

1．定义 电流通过某段电路所做的功叫电功
[来源:Z*xx*k.Com][来
源:Z*xx*k.Com]
电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流
2．实质
做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能
电功 3．公式 在纯电阻电路中：
[来
源:Zxxk.Com]
4．单位 焦（J） 千瓦时（kW·h） 1度=1千瓦时=3.6×106J
工具：电能表
5.电功的测量 “220V”“5A”表示 电能表额定电压220V；允许通过的最大电流是5A
“3000R/ kW·h”表示每消耗一度电电能表转盘转3000转
1．定义 电流在单位时间内所做的功
2．物理意义 表示电流做功快慢的物理量
3．公式 在纯电阻电路中：
电功率
4．单位： W kW
原理：
电路图：
5．测量
A
R
R
V
′
1．实验方法 转换法 控制变量法
电热 2．焦耳定律
3．应用 电热器（纯电阻电路 ）
知 识 点
名师点晴
①组成：进户线、总开关、保险盒、用电器、导线
生活用电 1．家庭电路
②火线和零线：火线与大地间有220V电压；零线与大地间没有 电压
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
辨别：试电笔
③三线插头和三孔插座
④保险丝：保护电路，当电路中电流过大时熔断，不至发生火灾
保险丝是由电阻率大、熔点低的铅锑合金制作的
短路
2．家庭电路
中电流过大
的原因
用电器的总功率过大
低压触电：单线触电、双线触电
触电的类型
高压触电：高压电弧触电、跨步电压触电
3．安全用电
安全用电的原则：不接触低压带电体，不靠近高压带电体，
不弄湿用电器、不损坏绝缘层。
☞2 年中考
[2015 年题组]

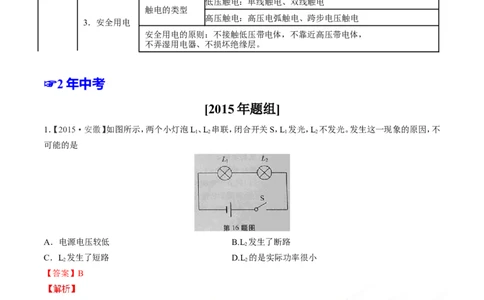

1．【2015·安徽】如图所示，两个小灯泡L、L 串联，闭合开关S，L 发光，L 不发光。发生这一现象的原因，不
1 2 1 2
可能的是
A．电源电压较低 B.L 发生了断路
2
C．L 发生了短路 D.L 的是实际功率很小
2 2
【答案】B
【考点定位】电路故障；灯泡的实际功率
2.【2015·北京】下列选项中符合安全用电要求的是（ ）
A．用湿手拨动空气开关
B．电线的绝缘皮破损时应及时更换
C．在未断开电源开关的情况下更换灯泡
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
【答案】B
【考点定位】安全用电

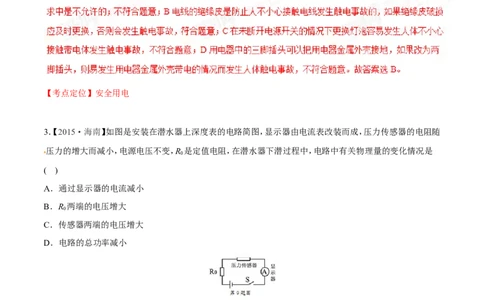

3．【2015·海南】如图是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随
压力的增大而减小，电源电压不变，R 是定值电阻，在潜水器下潜过程中，电路中有关物理量的变化情况是
0
( )
A．通过显示器的电流减小
B．R 两端的电压增大
0 [来源:Z。xx。k.Com]
C．传感器两端的电压增大
D．电路的总功率减小
【答案】B
【解析】
试题分析：当潜水器下潜过程中，深度增大，压力增大，所以电阻变小，总电阻变小，电流增大，电流表示数变
大，故A错误；电流增大，所以R 两端的电压增大，故B正确；由于两电阻为串联，所以传感器两端的电压减
0
小，故C错误；总电流增大，电压不变，所以总功率是增大的，故D错误；应选B。
【考点定位】 物理与科技
4．【2015·河南】关于家庭电路和安全用电，下列说法正确的是 （ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
A．开关应接在用电器和零线之间 B．用电器着火时，应迅速向用电器泼水
C．使用电冰箱时，外壳必须接地 D．为了方便，可抓着导线拉出插座上的插头
【答案】 C
【考点定位】 安全用电

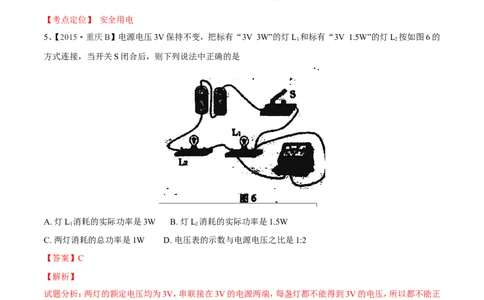

5、【2015·重庆B】电源电压3V保持不变，把标有“3V 3W”的灯L 和标有“3V 1.5W”的灯L 按如图6的
1 2
方式连接，当开关S闭合后，则下列说法中正确的是
A. 灯L 消耗的实际功率是3W B. 灯L 消耗的实际功率是1.5W
1 2
C. 两灯消耗的总功率是1W D. 电压表的示数与电源电压之比是1:2
[来源:学科网ZXXK]
【答案】C
【解析】
试题分析：两灯的额定电压均为3V，串联接在3V的电源两端，每盏灯都不能得到3V的电压，所以都不能正
常发光，实际功率都小于额定功率，所以A、B错；两盏灯电阻分别为： ， ，则电路的总功率为： ，
C对；根据串联电路的分压公式 得： ，D错。
【考点定位】欧姆定律 电功率
6．【2015·河南】图4是某款电热水龙头的电路原理图。R、R 为电热丝，通过旋转手柄可使扇形开关S同时
1 2
接触两个相邻触点，实现冷水、温水、热水挡之间的切换。当开关同时接触2、3触点时，水龙头放出的是水
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
（选填“冷”、“温”或“热”）。若R ＝2R ，水龙头在温水挡正常工作时电功率为2000W，则它在热水挡正
2 1
常工作1min消耗的电能为 J。
【答案】温 1.8×105
【考点定位】 电功和电功率的计算
7.【 2015·吉林】改装电路时不小心使火线和零线直接连通会造成 ，导致电路中的 非常
大，产生大量的热，使导线的温度升高，很容易造成火灾。
【答案】短路 电流
【解析】
试题分析：零线与火线之间的电压为220V，不能直接接触，否则会形成短路，短路是会产生较大的电流，导线
会产生较多的热量，引发火灾。
【考点定位】家庭电路；安全用电
8．【2015·青海】如图11所示电路，已知R 为40Ω，在闭合开关S的情况下，断开开关S 时电压表的读数是
1 1
2.0V；闭合开关S 时电压表的读数是8.0V，通过R 的电流为________A，通电1分钟，R 上产生的热量为
1 1 1
_________J；电阻R_________为Ω。
2
【答案】0.2 96 120
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
【考点定位】 串联电路特点、欧姆定律、焦耳定律电热计算
9.【 2015·重庆B】图13是某兴趣小组测量小灯泡电功率的部分实验电路，电源电压恒为3V，小灯泡额定电
压是2.5V，其灯丝电阻为10Ω左右，滑动变阻器标有“20Ω 1A”字样，电流表（0～0.6A、0～3A）、电压表（0
～3V、0～15V）各有两个量程。
（1）在图中用笔画线代替导线，使其成为完整的实验电路，要求：滑动变阻器的滑片P向左移动时，小灯泡变
亮；
（2）连接电路的过程中，开关应 ，滑动变阻器的滑片P应滑到 端（选填“A”或“B”）；
检查电路连接无误后，闭合开关，发现小灯泡不亮，电流表无示数，但电压表有示数，分析故障的原因是
。
（3）排除故障后继续实验，测量数据如下表所示
实验次数 1 2 3 4 5 6
发光情况 不亮 不亮 微光 较亮 明亮 更明亮
电压U/A 0.4 0.5 1.5 2.0 2.5 3.0
电流I/A 0.14 0.16 0.22 0.24 0.26 0.28
分析表中实验数据可知：小灯泡的额定功率为 W；在第1、2两次实验中，灯泡不亮的原因是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
（答出一个原因即可）。
（4）兴趣小组的同学想接着探究电流与电压的关系，于是将图中的小灯泡换成定值电阻，移动滑动变阻器的
滑片P，多次改变定值电阻两端的电压，并记录通过定值电阻对应的电流，多次测量的目的是为了
；本实验用到的探究方法与下列哪个实验的探究方法相同 。
A．通过灯泡发光认识电流的存在 B.探究摩擦力的大小与哪些因素有关
【答案】（1）
（2）断开 B 小灯泡断路；（3）0.65 小灯泡的实际功率过小；（4）寻找普遍规律 B
（2）连接电路时，开关应断开，滑动变阻器的滑片在阻值最大位置，即图中的B端；闭合开关，小灯泡不亮，电
流表无示数，而电压表有示数，说明有电流通过电压表而未通过小灯泡，则小灯泡断路；
（3）第5次的实验数据是小灯泡正常发光时的电压和电流，则其额定功率为
；小灯泡的亮度是由它消耗的实际功率决定的，第1、2两次实验中小灯泡
不亮是由于其实际功率太小；
（4）探究电流与电压的关系时多次测量的目的是为了寻找普遍规律，排除偶然性；在这个实验中，用到了控制
变量法，探究滑动摩擦力与哪些因素有关的实验中也用到了这个方法。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
【考点定位】伏安法测功率
10【. 2015·河北】如图20所示的电路中，电源电压不变，小灯泡的额定电压为2.5V，变阻器的最大阻值R为
定值电阻R 的三倍。闭合开关S，当滑片P置于某点时，电压表示数为2.5V，电流表示数为I，当滑片P置于
0 1
最右端时，电流表示数为I，且I：I=4：5。两次变阻器连入电路的电阻之比R ：R=8：15。图21是该小灯泡I-U
2 2 1 1
图像。求：
（1）小灯泡正常发光时的电阻值。
（2）滑片置于最右端时，小灯泡的实际功率。
（3）电源电压。
【答案】（1）10Ω；（2）0.2W；（3）9V
（2）当电压表的示数为2.5V时，小灯泡正常发光，电路中的电流为0.25A，则I=0.25A，根据I：I=4：5可知
1 2 1
I=0.2A，从图 21 可知，当电流为 0.2A 时，小灯泡两端的电压为 1V，则小灯泡的实际功率为
2
；
（3）设滑片在最右端时，滑动变阻器的电阻为R ，则 ， ，所以 ；
2
此时小灯泡的电阻为 ，根据滑片移动前后电压相等可得：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
，
即 ， 解 得 ： ， 由 此 可 知
。
【考点定位】欧姆定律 电功率
[2014 年题组]
1．【福建省福州市2014初中毕业会考、高级中等学校招生考试】下列不符合安全用电要求的是
A.用湿手拔热水器的插头 B.发生触电事故时，应立即切断电源
C.冰箱的金属外壳要接地 D.使用测电笔时，手要接触笔尾金属体
【答案】A
考点：安全用电
2．（多）【2014年内蒙古省呼和浩特市中考试卷物理试题】（多）如图所示，闭合开关，滑动变阻器滑片P从
中点向右滑动的过程中，下列判断正确的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
A.电流表示数变小
B.电压表示数不变
C.滑动变阻器的功率变小
D.定值电阻R 的功率变小
1
【答案】BC
考点：动态电路 电功率
3．【山东省泰安市2014年中考物理试题】将两个定值电阻串联接到电压为U的电源两端，R 消耗的功率为
1
P，R 消耗的功率为3P。将这两个定值电阻并联接在电压为U的电源两端时，下列说法中正确的是
1 2 1
A．R 与R 的电阻之比为3∶1
1 2
B．并联时R 消耗的功率为
2
C．并联时通过R 与R 的电流之比为1∶1
1 2
D．并联时两电阻消耗的总功率为
【答案】B
【解析】
试题分析：两电阻串联时，根据公式 得， ，所以A是错误的；根据串联电路的分压公式
得： ，则 ， ，那么 ， ；
并联时， ，由此判断C是错误的；R 消耗的功率为 ，所以B对D错；
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
此 时 R 消 耗 的 功 率 为 ， 两 电 阻 消 耗 的 总 功 率 为
1
。、
考点：电功率
4．【浙江省杭州市2014年中考科学试题】加在某电动机上的电压是U，电动机消耗的电功率为P，电动机线
圈的电阻为r，则电动机线圈上消耗的电热功率为
A．P B． C． D．
【答案】C
考点：非纯电阻电路
5．【黑龙江省哈尔滨市2014年初中升学考试综合试卷物理部分】如图所示的电路中，S 闭合S 断开时，甲、
1 2
乙是电流表，I :I ＝1:3，此时电路的总功率为P；当S、S 都闭合时，甲、乙是电压表，此时电路的总功率为
甲 乙 1 1 2
P，则下列说法正确的是( ）
2
A．电阻大小之比R:R＝2:1
1 2
B．当S 闭合S 断开时，通过R 和R 电流之比为I:I ＝1:2
1 2 1 2 1 2
C．S、S 闭合时，甲乙电压表示数之比U :U ＝3:1
l 2 甲 乙
D．总功率之比P:P ＝9:2
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
【答案】D
【解析】
试题分析：S 闭合S 断开时，甲、乙是电流表时，等效电路如下图所示：
1 2
R
1
甲
R
2
A
乙
A
，则 ，因为 ，所以 ，A、B错；
考点：比值
6.【湖北省武汉市2014年初中毕业生学业考试物理试题】如图所示的家庭电路中，闭合开关后灯泡不亮。用
试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发
光。发生这一现象的原因可能是
A．灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
【答案】B
【解析】
试题分析：由图知：灯与插座并联，插座接入电路时，通常是左孔接零线，右孔接火线，当用试电笔检测插座
的两孔时，发现只有插入右孔时氖管才发光，故A、D选项是错误的；用试电笔检测A点氖管发光，检测B点
氖管不发光，C选项是错误的，故正确选项是B。
考点：家庭电路
7.【山东省威海市2014年初中学业考试物理试卷】家庭电路中有时会出现这样的现象：原来各用电器都在正
常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及
形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
【答案】C
考点：安全用电
8.【福建省福州市2014初中毕业会考、高级中等学校招生考试】如图所示是家庭电子式电能表的表盘，其示
数是 kW·h。表盘上标有“3200 imp/kW·h”，表示每消耗1kW·h的电能，指示灯闪烁3200次。
若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4 min内闪烁320次，则该热水器的实际功率
是 w。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
【答案】318.6；1500
考点：电能表 电功率
9.【贵州省遵义市2014年中考综合理科试题卷】如图所示的电路中，电源电压保持不变，小灯泡标有”9V
9W”的字样。当闭合S、S、S、，断开S 时，灯泡能正常发光，此时电流表示数为I。（假设小灯泡的电阻始终保
1 2 3
持不变）。求：
（1）闭合S、S，断开S、S 时，电流表的示数与I相比变化了0.4A，则此时小灯泡的实际功率为多大；
2 1 3
（2）同时闭合四个开关，并将滑动变阻器的滑片P移到中点时，电流表的示数与I相比变化了0.6A，则滑动变
阻器的最大阻值为多少；
（3）闭合S、S，断开S、S，把滑动变阻器的滑片P分别移a端和b端时，R 消耗的功率之比是多少。
3 1 2 1
【答案】（1）小灯泡的实际功率为：P ′=I′2R =（0.6A）2×9Ω=3.24W。
L L
（2）滑动变阻器的最大阻值为： ，即 。
（3）两种状态下R 消耗的功率之比是：
1
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
（2）同时闭合四个开关，并将滑动变阻器的滑片P移到中点时，R1被短路，滑动变阻器的一半电阻1/2R 与
ab
小灯泡并联。电流表的示数与I相比变化了0.6A，即增大了0.6A，增大的电流也就是通过滑动变阻器1/2R
ab
的电流即I =0.6A。
ab
所以滑动变阻器的最大阻值为： ，即 。
（3）闭合S、S，断开S、S，把滑动变阻器的滑片P移a端时，只有R 接入电路中。所以此时R 消耗的功率为：
3 1 2 1 1
把滑动变阻器的滑片P移b端时，R 与滑动变阻器R 串联。所以此时电路中的电流为：
1 ab
=0.25A
此时R 消耗的功率为：
1
因此，两种状态下R 消耗的功率之比是： 。
1
考点：欧姆定律 电功率
10【. 湖南省郴州市2014年中考物理试卷】用如图所示的实验装置探究“电流相同时，通过导体产生的热量与
电阻大小的关系”（图中甲、乙是完全相同的密闭容器，实验前，A、B两“U”形管内液面是相平的）．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
（1）请你用笔画线代替导线，将电路连接完整．
（2）电流产生的热量不易直接测量，因此，在这个实验中是通过观察“U”形管中液面的 来显示甲、
乙容器内空气温度的变化．通过对比观察，你认为 （选填“甲”或“乙”）容器中的电阻产生的热量多．由
此可知：在电流相同、通电时间相同的情况下， 越大，电流产生的热量越多．
（3）当密闭容器中的空气温度升高时，空气的内能将会 （选填“变大”或“变小”或“不变”）．
（4）根据你得出的结论，简要解释：电炉工作时，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热，这
是为什么？
【答案】（1）如下图所示；（2）高度差；乙；电阻；（3）变大；（4）电炉丝与导线是串联的，电流和通电时间相等，
而电炉丝的电阻较大，产生的热量较多，所以电炉丝热得发红，而与电炉丝连接的导线却几乎不发热．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
（2）实验中通过观察“U”形管中液面的高度差来显示甲、乙容器内空气温度的变化．观图知，B液柱的液面
较高，可知乙容器中的电阻产生的热量多．由此可知：在电流相同、通电时间相同的情况下，电阻越大，电流
产生的热量越多．学科网
（3）当密闭容器中的空气温度升高时，空气的内能将会变大．
（4）电炉丝与导线是串联的，电流和通电时间相等，由Q=I2Rt知，电阻越大，产生的热量越多，电炉丝电阻远
大于导线电阻，相同时间内，电炉丝产生的热量较多，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热．
考点：焦耳定律
☞考点归纳
归纳 1：关于公式 中几个物理量的单位：
电能 电功率 时间
kW﹒h kW h
J W s
归纳 2：伏安法测小灯泡的电功率：
实验原理：P=UI
电路图：
V
R
L
A
实验中滑动变阻器的作用：（1）保护电路；（2）改变电压表的示数，以便使小灯泡在不同状态下发光
结论：小灯泡的亮度是由它消耗的实际功率决定的（实际功率越大，灯越亮）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
归纳 3：判断灯丝电阻口诀：
灯L“220V 100W”， 灯L“220V 25W”相比较而言，L 灯丝 粗短 ，L 灯丝 细长
1 2 1 2
“大（功率）粗短，小细长”（U 相同）；
额
归纳 4：判断哪个灯亮的口诀
灯L“220V 100W”， 灯L“220V 25W”相比较而言，两灯串联时，灯L 亮，两灯并联时，灯L 亮。
1 2 2 1
“串小（功率）并大”。
归纳 5：测电笔的工作原理
测电笔内有一个阻值很大的电阻和一个氖管，人体也相当于一个电阻，人手接触笔尾的金属体时，相当
于与测电笔串联，（如果不接触笔尾的金属体，相当于断路）如图所示：
由于火线与大地间有220V电压，导体两端有电压，所以导体中有电流，此时氖管发光，如果接触零线，零
线与大地间没有电压，所以导体中没有电流，氖管不发光。
☞易错易混
两种电路：
1.纯电阻电路：将电能全部转化为热能的电路，如：电阻、电炉、电灯、电饭锅、电热毯。
∴ 在纯电阻电路中， W=Q
我们知道：W=Pt=UIt 把 代入得： W= t 或把U=IR代入得：W= I2Rt
根据焦耳定律，电流通过导体产生的热量Q=I2Rt ∴W=Q
2.非纯电阻电路：将电能转换为热能和其他形式的能的电路，如：电动机、电解液、电视机等。(欧姆定律不适
用，I≠ )
∴在非纯电阻电路中：W﹥Q 电路消耗的电能为：W= Pt=UIt 产生的热量为：
以电动机为例，它把电能转化成机械能和内能，其中 为总功率，发热功率 为额外功率，
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
则机械功率为有用功率 ，那么电动机的效率为
想一想：某一直流电动机提升重物的装置，如图所示，重物的质量m=10kg，电源提供给电动机的电压为
U=20V，不计各种摩擦，当电动机以v=0.9m/s的恒定速率向上提升重物时，电路中的电流强度I=5.0A，则电
动机的线圈电阻R= Ω，电动机提升重物的效率η= 。
☞解题技能
①分析电路；②列出已知条件；③根据公式寻找已知条件之间的联系
典例：【江苏省连云港市2014年中考物理试卷】如图所示，电源的电压为12V，且保持不变，R0为“100Ω
0.5A”的滑动变阻器，R=10Ω．cd和ef为两对接线柱，另有一只定值电阻R1和一根导线接在两对接线柱上．
2
当闭合S、S．断开S，滑动变阻器的滑片P置于最左端a时，滑动变阻器消耗的功率为1W；当闭合S、S，断
1 2 2
开S ，滑片P置于中点时，滑动变阻器消耗的功率为2W．
1
（1）通过计算确定电阻R 及导线的位置并求出R1的阻值；
1
（2）闭合S、S，断开S，使R 消耗的功率不小于0.9W，且保持电路安全工作，求滑动变阻器接入电路的阻值
2 1 2
范围．
【答案】（1）电阻R1在ef处，导线在cd处，R1的阻值为20Ω；
（2）保持电路安全工作，滑动变阻器接入电路的阻值范围为14Ω～30Ω
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
（2）当R2消耗的功率为0.9W时，电路中的电流 ，
电路中的总电阻 ，
滑动变阻器接入电路中的阻值 。
要使R 消耗的功率不小于0.9W，滑动变阻器接入电路的电阻应小于30Ω。
2
为保证滑动变阻器安全，电路中的电流应小于0.5A。
当电流为0.5A时，电路中的总电阻是 ，
滑动变阻器接入电路的阻值 ，所以滑动变阻器接入电路的阻值范围是
14Ω~30Ω。
考点：电功率
☞1 年模拟
1. 【山东省济南市历下区2015届九年级5月教学质量检测】在我们的日常生活中，安全用电非常重要。下列
做法，符合安全用电原则的是
A. 用湿抹布擦拭亮着的台灯 B．电器起火要先灭火后断电
C．电冰箱 金属外壳没必要接地 D.发现有人触电要立即切断电源
1.D
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
2.【 巴蜀中学2015年初中毕业暨高中招生第二次模拟考试】如图3所示电路，电源两端电压为4.5V且保持不
变。电阻R 为10，滑动变阻器R 的铭牌上标有“20 1A”的字样，电流表的量程为0～0.6A，两块电压表的
1 2
量程均为0～3V，在保证电路安全的条件下，下列说法中正确的是（ ）
A．电压表V 的示数变化范围为0～3V
2
B．电流表A的示数变化范围为0.15A～0.45A
C．滑动变阻器R 的阻值取值范围为5～15
2
D．电阻R 的电功率取值范围为0.225W～0.9W
1
2.D
解析：当滑动变阻器接入电路中电阻最小滑动变阻器R 的阻值=0时，电压表V 的示数达到4.5V，烧坏电压
2 1
表，因此当电压表V 的示数达到3V时，电路中电流最大，I=U/R=3V/10=0.3A，此时电压表V 的示数为
1 2
4.5V-3V=1.5V，电阻R 的最大电功率P=UI=3V×0.3A=0.9W；当电压表V 的示数达到3V时，电路中电流最小
1 2
为I=1.5V/10=0.15A，电阻R 的最小电功率P=UI=1.5V×0.15A=0.225W,答案选D。
1
3．【重庆市巴蜀中学2015届九年级下学期期中考试】如图6所示，电源电压保持不变，R ∶R =1∶4。只闭合S
1 2 1
时，电流表的示数为0.3A，R 消耗的功率为P；只闭合S 时，R 消耗的功率为0.8W，R 消耗的功率为P，且
1 1 2 0 2 2
P∶P=9∶16。则下列结果正确的是（ ）
1 2
图6
A．电源电压为7.2V B．R 的阻值为16Ω
1
C．R 的阻值为20Ω D．R 先后两次消耗的功率之比为3∶2
2 0
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
3.A
4．【2015届山东省枣庄市枣庄第十九中学九年级4月模拟考试】如图所示电路，电源电压保持不变。只闭合
开关S，电流表的示数为0．2A，再闭合开关S1，电流表的示数变化了0．3A．那么闭合S、S1后，R1与R2的电
功率之比是
A．2：3 B．3：2 C．5：2 D．1：2
4.A
解析：“只闭合开关S，电流表的示数为0．2A，再闭合开关S1，电流表的示数变化了0．3A．”说明通过R1与
R2的电流之比是2:3，闭合S、S1后，R1与R2的电压相同，电功率之比与电流之比相同2:3，选A。
5．【重庆市巴蜀中学2015届九年级下学期期中考试】如图1所示的四种情景中，符合安全用电原则的是（
）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
图1
A. 电灯的开关必须接在火线上，保险丝接在零线上
B. 家用电器着火时应先断开电源，再灭火
C. 有金属外壳的家用电器，外壳不接地也不会有安全隐患
D. 站在绝缘板凳上，双手同时握住火线和零线不会触电
5.B
6.【 山东省龙口市第五中学2015届初中毕业班4月中考模拟】若将分别标有“3V 3W”、“6V 3W”字样的两
灯串联接入电路时，在长时间工作过程中，允许加在它们两端的最高电压是 V，标有“3V 3W”字样的
灯实际消耗的电功率是 W．（灯丝电阻值不变）
6.7.5 0.75
解析： “3V 3W”正常发光时通过的电流 ，电阻 ；“6V 3W”正常
发光时通过的电流 ，电阻 ；两灯串联接入电路时，在长时
间工作过程中，由于串联电路电流处处相等，电路中的最大电流为0.5A，允许加在它们两端的最高电压
U=I(R +R)=0.5A×( )=7.5V, 标有“3V 3W”字样的灯实际消耗的电功率
1 2
.
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
7 【山东省龙口市第五中学2015届初中毕业班4月中考模拟】家庭电路中，熔断器是在电路超负荷运行或发
生__________（短路/断路）时起保护作用的装置。小红家的电能表2月底的示数为 ，3月底的
示数为 ，则她家3月份消耗的电能为__________kW·h。电灯开关断开时，小红用测电笔分别
检测开关的两个接线柱，氖管一次发光，一次不发光。据此，小红__________（能/不能）确定该开关接在火线
上.
7.短路 51.6 不能
8.【广东省汕头市龙湖区2015年中考模拟考试】如图7所示的电路中，有一阻值为10Ω的电阻R 与一个标有
2
“12V、6W”字样的灯泡L并联，电源电压为6V保持不变。可知灯泡正常工作的电阻值为______Ω；闭合开关
S后，灯泡L的实际功率为_______W，电阻R 每分钟产生的热量为_________J。
2
图7
A
R
2
S
L
8.24 1.5 216
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
9【. 江宁区2015年中考调研测试练习题】（5分）在“测额定电压为2.5V小灯泡的电功率”的实验中，阳阳同
学已连接好如下图所示的部分电路。
（1）在阳阳所连接的电路中，有一根导线还没连好，他想电路连接完成后，滑片P向右滑动时，小灯泡变亮，
请你帮他完成电路的连接（其他的导线不要变动）。
（2）开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是 。
（3）阳阳实验时，调节滑动变阻器，获得了第一组数据如图（2）（3），请将电压表的示数填入表格中，为了测出
小灯泡的额定功率，他应该把滑片向 （填“A”或“B”）
移动。
（4）他测出小灯泡的额定功率是 W。
9（. 1）如图 （2）灯丝断了（或灯泡处断路） （3）2 B （4）0.36
（5）1
解析：（1）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
（2）开关试触时，若发现电流表无示数，说明电路中有断路，电压表示数较大，说明灯泡处断路或灯丝断路。
（3）电压表的示数，先看量程3V，再读出示数为2V。为了测出小灯泡的额定功率，他应该把滑片向B端移动，
使接入电路中的电阻减小，灯泡两端的电压达到2.5V。学科网
（4）测出小灯泡的额定功率是P=UI=2.5V×0.4A=1V。
10【. 江苏省南京市溧水区2015年中考一模】如图所示，电源电压保持不变，小灯泡L标有“6V 3W”的字样，
滑动变阻器R 的阻值变化范围为0～50Ω，定值电阻R 的阻值为5Ω。]
1 2
（1）小灯泡L正常发光时的阻值为多少？
（2）当S、S 和S 都闭合，滑动变阻器的滑片滑到a端时，小灯泡L刚好正常发光，此时电流表的示数为多少？
1 2
（3）把小灯泡L换成阻值为10Ω的定值电阻R，其他器材不变。保证电流表有示数时，滑动变阻器的滑片应
3
怎样移动，同时开关应怎样闭合或断开才能使电路的总功率最小，最小功率为多少？
10 2Ω .7A 0.6W
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
