☞解读考点
知 识 点
名师点晴

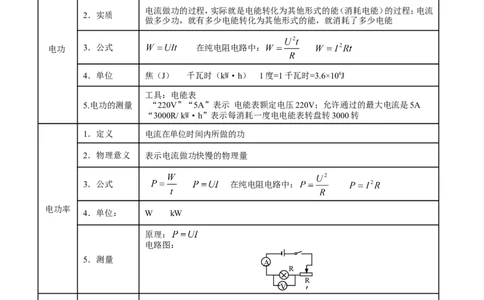

1．定义 电流通过某段电路所做的功叫电功
[来源:学.科.网][来源:学。科。网] [来源:学科网]
电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流
2．实质
做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能
电功 3．公式 在纯电阻电路中：
[来
源:Zxxk.Com]
4．单位 焦（J） 千瓦时（kW·h） 1度=1千瓦时=3.6×106J
工具：电能表
5.电功的测量 “220V”“5A”表示 电能表额定电压220V；允许通过的最大电流是5A
“3000R/ kW·h”表示每消耗一度电电能表转盘转3000转
1．定义 电流在单位时间内所做的功
2．物理意义 表示电流做功快慢的物理量
3．公式 在纯电阻电路中：
电功率
4．单位： W kW
原理：
电路图：
5．测量
A
R
R
V
′
1．实验方法 转换法 控制变量法
电热 2．焦耳定律
3．应用 电热器（纯电阻电路 ）
知 识 点
名师点晴
①组成：进户线、总开关、保险盒、用电器、导线
生活用电 1．家庭电路
②火线和零线：火线与大地间有220V电压；零线与大地间没有 电压
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
辨别：试电笔
③三线插头和三孔插座
④保险丝：保护电路，当电路中电流过大时熔断，不至发生火灾
保险丝是由电阻率大、熔点低的铅锑合金制作的
短路
2．家庭电路
中电流过大
的原因
用电器的总功率过大
低压触电：单线触电、双线触电
触电的类型
高压触电：高压电弧触电、跨步电压触电
3．安全用电
安全用电的原则：不接触低压带电体，不靠近高压带电体，
不弄湿用电器、不损坏绝缘层。
☞2 年中考
[2015 年题组]

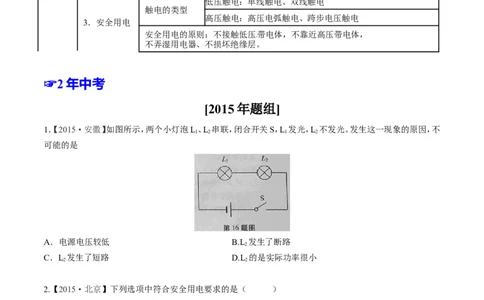

1．【2015·安徽】如图所示，两个小灯泡L、L 串联，闭合开关S，L 发光，L 不发光。发生这一现象的原因，不
1 2 1 2
可能的是
A．电源电压较低 B.L 发生了断路
2
C．L 发生了短路 D.L 的是实际功率很小
2 2
2.【2015·北京】下列选项中符合安全用电要求的是（ ）
A．用湿手拨动空气开关
B．电线的绝缘皮破损时应及时更换
C．在未断开电源开关的情况下更换灯泡
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
3．【2015·海南】如图是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随
压力的增大而减小，电源电压不变，R 是定值电阻，在潜水器下潜过程中，电路中有关物理量的变化情况是
0
( )
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
A．通过显示器的电流减小
B．R 两端的电压增大
0 [来源:Z。xx。k.Com]
C．传感器两端的电压增大
D．电路的总功率减小
4．【2015·河南】关于家庭电路和安全用电，下列说法正确的是 （ ）
A．开关应接在用电器和零线之间 B．用电器着火时，应迅速向用电器泼水
C．使用电冰箱时，外壳必须接地 D．为了方便，可抓着导线拉出插座上的插头

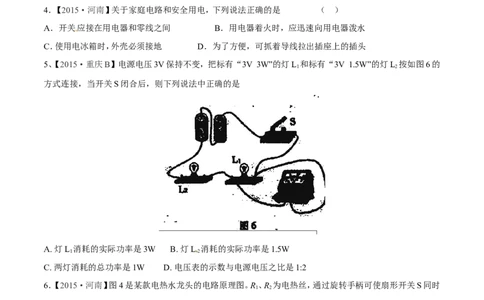

5、【2015·重庆B】电源电压3V保持不变，把标有“3V 3W”的灯L 和标有“3V 1.5W”的灯L 按如图6的
1 2
方式连接，当开关S闭合后，则下列说法中正确的是
A. 灯L 消耗的实际功率是3W B. 灯L 消耗的实际功率是1.5W
1 2
C. 两灯消耗的总功率是1W D. 电压表的示数与电源电压之比是1:2
[来源:学科网ZXXK]
6．【2015·河南】图4是某款电热水龙头的电路原理图。R、R 为电热丝，通过旋转手柄可使扇形开关S同时
1 2
接触两个相邻触点，实现冷水、温水、热水挡之间的切换。当开关同时接触2、3触点时，水龙头放出的是水
（选填“冷”、“温”或“热”）。若R ＝2R ，水龙头在温水挡正常工作时电功率为2000W，则它在热水挡正
2 1
常工作1min消耗的电能为 J。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
7.【 2015·吉林】改装电路时不小心使火线和零线直接连通会造成 ，导致电路中的 非常
大，产生大量的热，使导线的温度升高，很容易造成火灾。
8．【2015·青海】如图11所示电路，已知R 为40Ω，在闭合开关S的情况下，断开开关S 时电压表的读数是
1 1
2.0V；闭合开关S 时电压表的读数是8.0V，通过R 的电流为________A，通电1分钟，R 上产生的热量为
1 1 1
_________J；电阻R_________为Ω。
2

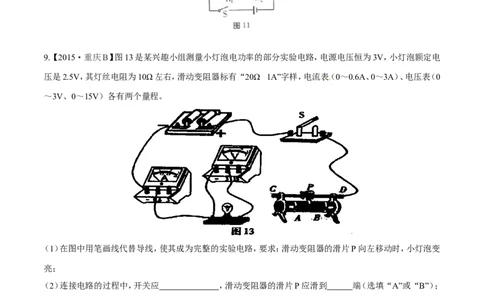

9.【 2015·重庆B】图13是某兴趣小组测量小灯泡电功率的部分实验电路，电源电压恒为3V，小灯泡额定电
压是2.5V，其灯丝电阻为10Ω左右，滑动变阻器标有“20Ω 1A”字样，电流表（0～0.6A、0～3A）、电压表（0
～3V、0～15V）各有两个量程。
（1）在图中用笔画线代替导线，使其成为完整的实验电路，要求：滑动变阻器的滑片P向左移动时，小灯泡变
亮；
（2）连接电路的过程中，开关应 ，滑动变阻器的滑片P应滑到 端（选填“A”或“B”）；
检查电路连接无误后，闭合开关，发现小灯泡不亮，电流表无示数，但电压表有示数，分析故障的原因是
。
（3）排除故障后继续实验，测量数据如下表所示
实验次数 1 2 3 4 5 6
发光情况 不亮 不亮 微光 较亮 明亮 更明亮
电压U/A 0.4 0.5 1.5 2.0 2.5 3.0
电流I/A 0.14 0.16 0.22 0.24 0.26 0.28
分析表中实验数据可知：小灯泡的额定功率为 W；在第1、2两次实验中，灯泡不亮的原因是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
（答出一个原因即可）。
（4）兴趣小组的同学想接着探究电流与电压的关系，于是将图中的小灯泡换成定值电阻，移动滑动变阻器的
滑片P，多次改变定值电阻两端的电压，并记录通过定值电阻对应的电流，多次测量的目的是为了
；本实验用到的探究方法与下列哪个实验的探究方法相同 。
A．通过灯泡发光认识电流的存在 B.探究摩擦力的大小与哪些因素有关
10【. 2015·河北】如图20所示的电路中，电源电压不变，小灯泡的额定电压为2.5V，变阻器的最大阻值R为
定值电阻R 的三倍。闭合开关S，当滑片P置于某点时，电压表示数为2.5V，电流表示数为I，当滑片P置于
0 1
最右端时，电流表示数为I，且I：I=4：5。两次变阻器连入电路的电阻之比R ：R=8：15。图21是该小灯泡I-U
2 2 1 1
图像。求：
（1）小灯泡正常发光时的电阻值。
（2）滑片置于最右端时，小灯泡的实际功率。
（3）电源电压。
[2014 年题组]
1．【福建省福州市2014初中毕业会考、高级中等学校招生考试】下列不符合安全用电要求的是
A.用湿手拔热水器的插头 B.发生触电事故时，应立即切断电源
C.冰箱的金属外壳要接地 D.使用测电笔时，手要接触笔尾金属体
2．（多）【2014年内蒙古省呼和浩特市中考试卷物理试题】（多）如图所示，闭合开关，滑动变阻器滑片P从
中点向右滑动的过程中，下列判断正确的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
A.电流表示数变小
B.电压表示数不变
C.滑动变阻器的功率变小
D.定值电阻R 的功率变小
1
3．【山东省泰安市2014年中考物理试题】将两个定值电阻串联接到电压为U的电源两端，R 消耗的功率为
1
P，R 消耗的功率为3P。将这两个定值电阻并联接在电压为U的电源两端时，下列说法中正确的是
1 2 1
A．R 与R 的电阻之比为3∶1
1 2
B．并联时R 消耗的功率为
2
C．并联时通过R 与R 的电流之比为1∶1
1 2
D．并联时两电阻消耗的总功率为
4．【浙江省杭州市2014年中考科学试题】加在某电动机上的电压是U，电动机消耗的电功率为P，电动机线
圈的电阻为r，则电动机线圈上消耗的电热功率为
A．P B． C． D．
5．【黑龙江省哈尔滨市2014年初中升学考试综合试卷物理部分】如图所示的电路中，S 闭合S 断开时，甲、
1 2
乙是电流表，I :I ＝1:3，此时电路的总功率为P；当S、S 都闭合时，甲、乙是电压表，此时电路的总功率为
甲 乙 1 1 2
P，则下列说法正确的是( ）
2
A．电阻大小之比R:R＝2:1
1 2
B．当S 闭合S 断开时，通过R 和R 电流之比为I:I ＝1:2
1 2 1 2 1 2
C．S、S 闭合时，甲乙电压表示数之比U :U ＝3:1
l 2 甲 乙
D．总功率之比P:P ＝9:2
1 2
6.【湖北省武汉市2014年初中毕业生学业考试物理试题】如图所示的家庭电路中，闭合开关后灯泡不亮。用
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发
光。发生这一现象的原因可能是
A．灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
7.【山东省威海市2014年初中学业考试物理试卷】家庭电路中有时会出现这样的现象：原来各用电器都在正
常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及
形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
8.【福建省福州市2014初中毕业会考、高级中等学校招生考试】如图所示是家庭电子式电能表的表盘，其示
数是 kW·h。表盘上标有“3200 imp/kW·h”，表示每消耗1kW·h的电能，指示灯闪烁3200次。
若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4 min内闪烁320次，则该热水器的实际功率
是 w。
9.【贵州省遵义市2014年中考综合理科试题卷】如图所示的电路中，电源电压保持不变，小灯泡标有”9V
9W”的字样。当闭合S、S、S、，断开S 时，灯泡能正常发光，此时电流表示数为I。（假设小灯泡的电阻始终保
1 2 3
持不变）。求：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
（1）闭合S、S，断开S、S 时，电流表的示数与I相比变化了0.4A，则此时小灯泡的实际功率为多大；
2 1 3
（2）同时闭合四个开关，并将滑动变阻器的滑片P移到中点时，电流表的示数与I相比变化了0.6A，则滑动变
阻器的最大阻值为多少；
（3）闭合S、S，断开S、S，把滑动变阻器的滑片P分别移a端和b端时，R 消耗的功率之比是多少。
3 1 2 1
10【. 湖南省郴州市2014年中考物理试卷】用如图所示的实验装置探究“电流相同时，通过导体产生的热量与
电阻大小的关系”（图中甲、乙是完全相同的密闭容器，实验前，A、B两“U”形管内液面是相平的）．
（1）请你用笔画线代替导线，将电路连接完整．
（2）电流产生的热量不易直接测量，因此，在这个实验中是通过观察“U”形管中液面的 来显示甲、
乙容器内空气温度的变化．通过对比观察，你认为 （选填“甲”或“乙”）容器中的电阻产生的热量多．由
此可知：在电流相同、通电时间相同的情况下， 越大，电流产生的热量越多．
（3）当密闭容器中的空气温度升高时，空气的内能将会 （选填“变大”或“变小”或“不变”）．
（4）根据你得出的结论，简要解释：电炉工作时，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热，这
是为什么？
☞考点归纳
归纳 1：关于公式 中几个物理量的单位：
电能 电功率 时间
kW﹒h kW h
J W s
归纳 2：伏安法测小灯泡的电功率：
实验原理：P=UI
电路图：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
V
R
L
A
实验中滑动变阻器的作用：（1）保护电路；（2）改变电压表的示数，以便使小灯泡在不同状态下发光
结论：小灯泡的亮度是由它消耗的实际功率决定的（实际功率越大，灯越亮）
归纳 3：判断灯丝电阻口诀：
灯L“220V 100W”， 灯L“220V 25W”相比较而言，L 灯丝 粗短 ，L 灯丝 细长
1 2 1 2
“大（功率）粗短，小细长”（U 相同）；
额
归纳 4：判断哪个灯亮的口诀
灯L“220V 100W”， 灯L“220V 25W”相比较而言，两灯串联时，灯L 亮，两灯并联时，灯L 亮。
1 2 2 1
“串小（功率）并大”。
归纳 5：测电笔的工作原理
测电笔内有一个阻值很大的电阻和一个氖管，人体也相当于一个电阻，人手接触笔尾的金属体时，相当
于与测电笔串联，（如果不接触笔尾的金属体，相当于断路）如图所示：
由于火线与大地间有220V电压，导体两端有电压，所以导体中有电流，此时氖管发光，如果接触零线，零
线与大地间没有电压，所以导体中没有电流，氖管不发光。
☞易错易混
两种电路：
1.纯电阻电路：将电能全部转化为热能的电路，如：电阻、电炉、电灯、电饭锅、电热毯。
∴ 在纯电阻电路中， W=Q
我们知道：W=Pt=UIt 把 代入得： W= t 或把U=IR代入得：W= I2Rt
根据焦耳定律，电流通过导体产生的热量Q=I2Rt ∴W=Q
2.非纯电阻电路：将电能转换为热能和其他形式的能的电路，如：电动机、电解液、电视机等。(欧姆定律不适
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
用，I≠ )
∴在非纯电阻电路中：W﹥Q 电路消耗的电能为：W= Pt=UIt 产生的热量为：
以电动机为例，它把电能转化成机械能和内能，其中 为总功率，发热功率 为额外功率，
则机械功率为有用功率 ，那么电动机的效率为
想一想：某一直流电动机提升重物的装置，如图所示，重物的质量m=10kg，电源提供给电动机的电压为
U=20V，不计各种摩擦，当电动机以v=0.9m/s的恒定速率向上提升重物时，电路中的电流强度I=5.0A，则电
动机的线圈电阻R= Ω，电动机提升重物的效率η= 。
☞解题技能
①分析电路；②列出已知条件；③根据公式寻找已知条件之间的联系
典例：【江苏省连云港市2014年中考物理试卷】如图所示，电源的电压为12V，且保持不变，R0为“100Ω
0.5A”的滑动变阻器，R=10Ω．cd和ef为两对接线柱，另有一只定值电阻R1和一根导线接在两对接线柱上．
2
当闭合S、S．断开S，滑动变阻器的滑片P置于最左端a时，滑动变阻器消耗的功率为1W；当闭合S、S，断
1 2 2
开S，滑片P置于中点时，滑动变阻器消耗的功率为2W．
1
（1）通过计算确定电阻R 及导线的位置并求出R1的阻值；
1
（2）闭合S、S，断开S，使R 消耗的功率不小于0.9W，且保持电路安全工作，求滑动变阻器接入电路的阻值
2 1 2
范围．
☞1 年模拟
1. 【山东省济南市历下区2015届九年级5月教学质量检测】在我们的日常生活中，安全用电非常重要。下列
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
做法，符合安全用电原则的是
A. 用湿抹布擦拭亮着的台灯 B．电器起火要先灭火后断电
C．电冰箱 金属外壳没必要接地 D.发现有人触电要立即切断电源
2.【 巴蜀中学2015年初中毕业暨高中招生第二次模拟考试】如图3所示电路，电源两端电压为4.5V且保持不
变。电阻R 为10，滑动变阻器R 的铭牌上标有“20 1A”的字样，电流表的量程为0～0.6A，两块电压表的
1 2
量程均为0～3V，在保证电路安全的条件下，下列说法中正确的是（ ）
A．电压表V 的示数变化范围为0～3V
2
B．电流表A的示数变化范围为0.15A～0.45A
C．滑动变阻器R 的阻值取值范围为5～15
2
D．电阻R 的电功率取值范围为0.225W～0.9W
1
3．【重庆市巴蜀中学2015届九年级下学期期中考试】如图6所示，电源电压保持不变，R ∶R =1∶4。只闭合S
1 2 1
时，电流表的示数为0.3A，R 消耗的功率为P；只闭合S 时，R 消耗的功率为0.8W，R 消耗的功率为P，且
1 1 2 0 2 2
P∶P=9∶16。则下列结果正确的是（ ）
1 2
图6
A．电源电压为7.2V B．R 的阻值为16Ω
1
C．R 的阻值为20Ω D．R 先后两次消耗的功率之比为3∶2
2 0
4．【2015届山东省枣庄市枣庄第十九中学九年级4月模拟考试】如图所示电路，电源电压保持不变。只闭合
开关S，电流表的示数为0．2A，再闭合开关S1，电流表的示数变化了0．3A．那么闭合S、S1后，R1与R2的
电功率之比是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
A．2：3 B．3：2 C．5：2 D．1：2
5．【重庆市巴蜀中学2015届九年级下学期期中考试】如图1所示的四种情景中，符合安全用电原则的是（
）
图1
A. 电灯的开关必须接在火线上，保险丝接在零线上
B. 家用电器着火时应先断开电源，再灭火
C. 有金属外壳的家用电器，外壳不接地也不会有安全隐患
D. 站在绝缘板凳上，双手同时握住火线和零线不会触电
6.【 山东省龙口市第五中学2015届初中毕业班4月中考模拟】若将分别标有“3V 3W”、“6V 3W”字样的两
灯串联接入电路时，在长时间工作过程中，允许加在它们两端的最高电压是 V，标有“3V 3W”字样的
灯实际消耗的电功率是 W．（灯丝电阻值不变）
7 【山东省龙口市第五中学2015届初中毕业班4月中考模拟】家庭电路中，熔断器是在电路超负荷运行或发
生__________（短路/断路）时起保护作用的装置。小红家的电能表2月底的示数为 ，3月底的
示数为 ，则她家3月份消耗的电能为__________kW·h。电灯开关断开时，小红用测电笔分别
检测开关的两个接线柱，氖管一次发光，一次不发光。据此，小红__________（能/不能）确定该开关接在火线
上.
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
8.【广东省汕头市龙湖区2015年中考模拟考试】如图7所示的电路中，有一阻值为10Ω的电阻R 与一个标有
2
“12V、6W”字样的灯泡L并联，电源电压为6V保持不变。可知灯泡正常工作的电阻值为______Ω；闭合开关
S后，灯泡L的实际功率为_______W，电阻R 每分钟产生的热量为_________J。
2
图7
A
R
2
S
L
9【. 江宁区2015年中考调研测试练习题】（5分）在“测额定电压为2.5V小灯泡的电功率”的实验中，阳阳同
学已连接好如下图所示的部分电路。
（1）在阳阳所连接的电路中，有一根导线还没连好，他想电路连接完成后，滑片P向右滑动时，小灯泡变亮，
请你帮他完成电路的连接（其他的导线不要变动）。
（2）开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是 。
（3）阳阳实验时，调节滑动变阻器，获得了第一组数据如图（2）（3），请将电压表的示数填入表格中，为了测
出小灯泡的额定功率，他应该把滑片向 （填“A”或
“B”）移动。
（4）他测出小灯泡的额定功率是 W。
10【. 江苏省南京市溧水区2015年中考一模】如图所示，电源电压保持不变，小灯泡L标有“6V 3W”的字样，
滑动变阻器R 的阻值变化范围为0～50Ω，定值电阻R 的阻值为5Ω。]
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
（1）小灯泡L正常发光时的阻值为多少？
（2）当S、S 和S 都闭合，滑动变阻器的滑片滑到a端时，小灯泡L刚好正常发光，此时电流表的示数为多少？
1 2
（3）把小灯泡L换成阻值为10Ω的定值电阻R，其他器材不变。保证电流表有示数时，滑动变阻器的滑片应
3
怎样移动，同时开关应怎样闭合或断开才能使电路的总功率最小，最小功率为多少？
