☞解读考点
知 识 点
名师点晴

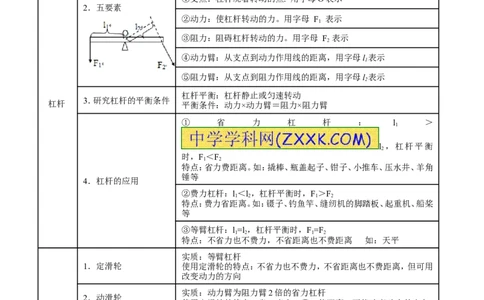

1．定义 在力的作用下绕着固定点转动的硬棒叫杠杆
[来源:学+科+网Z+X+X+K] [来源:学#科#网][来源:.Com]
①支点：杠杆绕着转动的点. 用字母O表示
2．五要素
②动力：使杠杆转动的力。用字母 F 表示
1
③阻力：阻碍杠杆转动的力。用字母 F 表示
2
④动力臂：从支点到动力作用线的距离，用字母l 表示
1
⑤阻力臂：从支点到阻力作用线的距离，用字母l 表示
2
杠杆平衡：杠杆静止或匀速转动
3．研究杠杆的平衡条件
杠杆 平衡条件：动力×动力臂＝阻力×阻力臂
[来
Z+X源+X:Z+§Kx]x[§来k.源Co [:来学m] 源*[来科:] 源*网:学][来+科源+:网.Com]
① 省 力 杠 杆 ： l ＞
1
l ，杠杆平衡
2
时，F＜F
1 2
特点：省力费距离。如：撬棒、瓶盖起子、钳子、小推车、压水井、羊角
锤等
4．杠杆的应用
②费力杠杆：l＜l，杠杆平衡时，F＞F
1 2 1 2
特点：费力省距离。如：镊子、钓鱼竿、缝纫机的脚踏板、起重机、船桨
等
③等臂杠杆：l=l，杠杆平衡时，F=F
1 2 1 2
特点：不省力也不费力，不省距离也不费距离 如：天平
实质：等臂杠杆
1．定滑轮 使用定滑轮的特点：不省力也不费力，不省距离也不费距离，但可用
改变动力的方向
实质：动力臂为阻力臂2倍的省力杠杆
2．动滑轮
使用定滑轮的特点：省一半力，费一倍距离，不能改变动力的方向
滑轮 不计动滑轮重、绳重和摩擦：
3．滑轮
组
其中：n表示连接动滑轮的绳子的段数
机械效 1．定义 有用功与总功的比值叫机械效率
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2．公式 由于有用功总小于总功，所以机械效率总小于1
原理：
率
器 材：除钩码、铁架台、滑轮、细线外还需 刻度尺、弹簧测力计
3．机械效率的测量
影响滑轮组机械效率高低的主要因素有：
A．动滑轮越重，个数越多则额外功相对就多
B．提升重物越重，做的有用功相对就多
C．摩擦，若各种摩擦越大做的额外功就多
☞2 年中考
[2016 年题组]

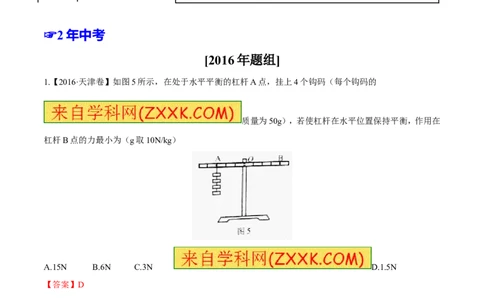

1.【2016·天津卷】如图5所示，在处于水平平衡的杠杆A点，挂上4个钩码（每个钩码的
质量为50g），若使杠杆在水平位置保持平衡，作用在
杠杆B点的力最小为（g取10N/kg）
A.15N B.6N C.3N D.1.5N
【答案】D
考点：杠杆中最小力的问题
2．【2016·宁夏卷】如图所示，启瓶器开启瓶盖时，可看作是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．以A为支点的费力杠杆 B．以A为支点的省力杠杆
C．以B为支点的费力杠杆 D．以B为支点的费力杠杆
【答案】B
【解析】经验告诉我们，开启瓶盖时，瓶盖中的B点被撬起，故B点是阻力的作用点；在开启的过程中，起瓶器
绕A点转动，故A是支点；在整个过程中， 动
力臂大于阻力臂，故它是省力杠杆，应选B。
【考点定位】杠杆的分类

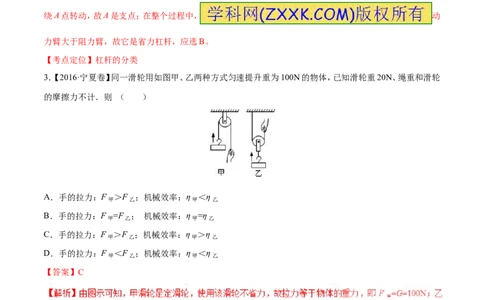

3．【2016·宁夏卷】同一滑轮用如图甲、乙两种方式匀速提升重为100N的物体，已知滑轮重20N、绳重和滑轮
的摩擦力不计．则 （ ）
A．手的拉力：F ＞F ；机械效率：η ＜η
甲 乙 甲 乙
B．手的拉力：F =F ； 机械效率：η =η
甲 乙 甲 乙
C．手的拉力：F ＞F ；机械效率：η ＞η
甲 乙 甲 乙
D．手的拉力：F ＜F ；机械效率：η ＜η
甲 乙 甲 乙
【答案】C
【考点定位】有关滑轮组的计算
4．【2016·西宁卷】小文同学采用如图2所示的甲、乙两种不同的方式将同一货物从地面匀速搬运到同一辆汽
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
车上，其中说法正确的是
A．甲种方法克服重力做功多 B．乙种方法更省力
C．两种方法机械效率相等 D．两种情况下，货物机械能都增加[来源:Z|xx|k.Com]
【答案】D
【解析】甲、乙两种不同的方式将同一货物从地面匀速搬运到同一辆汽车上，其中说法正确的是
A．甲种方法利用斜面，克服摩擦力做的总功多，但由于和乙提高的高度相同，因此克服重力做功一样多，A
错误；B．甲使用了机械斜面，因此甲种方法更省力，B错误；C．两种方法做的有用功相同，但甲做的总功多，
因此甲的机械效率小，C错误；D．两种情况下，货物都被举高，重力势能增加，而机械能包括动能和势能的和，
动能不变，势能增加，因此机械能都增加，D正确。正确选D。
考点：机械效率 机械能
5.【2016·北京卷】 图5所示的工具中，在使用时属于费
力杠杆的是
【答案】C
考点：杠杆的分类
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
6. (多选)【2016·天津卷】某建筑工地上，工人师傅用滑轮组和桶组成的装置将水泥从地面匀速运至楼上，如
图6所示。若水泥重为G，桶重为G，动滑轮中为G，不计绳重和摩擦，此过程中该装置的机械效率为η，则
0 1 2
工人师傅作用在绳子 自由端的拉力F为（ ）
A.F=G +G +G /3 错误: 引用源未找到B.F=G /3η+G C.错误: 引用源未找到 F=G +G /3
0 1 2 0 1 0 1
D.F=G 3η错误: 引用源未找到
0/
【答案】AD
考点：滑轮组绳子拉力的计算；滑轮（组）的机械效率
7.【2016·安徽卷】拉杆式旅行箱可看成杠杆，如图所示·已知OA=1.0m，OB =0.2m，箱重G=120N.请画出使箱
子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F= _N.
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】最小力如图；24N
【解析】在A点施加最小力，作用点在A点，最小力就是最大力臂，即把OA当作力臂时此时力臂最大，故最小
力为过A点垂直OA，如图所示，根据杠杆的平衡条件F×OA=G×OB可得：F=24N。
考点：杠杆的平衡
8. 【2016·北京卷】如图18所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。图中线段AB与力F
的作用线在一条直线上，且OA⊥AB。线段 表示力F的力臂。（选填“OA”、“AB”或“OB”）
【答案】OA
【解析】力臂的定义为从支点到力作用线的垂直距离；图中线段AB与力F的作用线在一条直线上，而过O点
与AB垂直的线段为OA，故力F的力臂为OA。
考点：力臂
9.【 2016·上海卷】在“探究杠杆平衡的条件”实验中，需记录动力、 、动力臂、和阻力臂，为便于直接在杠
杆上读出力臂的数值，应使杠杆在 位置保持平衡。在“探究平明镜成像的特点”实验中，为了能够找
到 像的位置（选填“实”或“虚”），采用 作为平面镜。
【答案】阻力；水平；虚；玻璃板
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】杠杆的平衡条件；平面镜成像
10、【2016·吉林卷】有一个箱子需要从地面搬到汽车上。小冰想用如图7甲所示的方法搬运，小雪想用如图7
乙所示的方法搬运。两种方法克服箱子的重力做的功是_________，但小雪的方法会__________。
【答案】 相同的（或相等的，或一样的，或同样多） 省力
【解析】两种方法使同一箱子上升的高度相同，由 可得克服箱子重力做的有用功是相同的。使用斜面
时费距离，可以省力，即小雪的方法可以省力。
考点：斜面特点应用；有用功的计算与大小比较。
11【. 2016·西宁卷】如图9是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。以
O为支点，画出力F的力臂和箱体所受重力的示意图。
【答案】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
考点：重力作图 力臂作图
12．【2016·西宁卷】某同学用如图12所示的实验装置测量滑轮组的机械效率，相关数据记录在下表中。
钩码重
实验 钩码上升的绳端的 绳端移动的
机械效率
次数 高度/m 拉力/N 距离/m
/N
1[来源:114 0.10 1.8 0.3
2 6 0.10 2.5 0.3
3 6 0.15 2.5
（1）实验中，使用滑轮组提升重物 时，应竖直向上
拉动弹簧测力计。
（2）第二次实验中，2s内钩码上升的高度为0.1 m，则它运动的速度为 m/s。
（3）第三次实验中，绳端移动的距离为 ① m，滑轮组的机械效率为 ② 。
（4）分析比较第一、二两次实验数据，有用功W ① W ，滑轮组的机械效率η ② η （两空均选填
1有 2有 1 2
“＞”“＝”或“＜”）。由此可知，可采用 ③ 的
方法来提高滑轮组的机械
效率。
【答案】（1）匀速 （2）0.05 （3）0.45 80% （4） ＜ ＜ 增加钩码重（增加物重）
【解析】（1）实验中，利用了二力平衡的知识，因此提升重物
时，应竖直向上匀速直线拉动弹簧测力计；
（2）第二次实验中，2s内钩码上升的高度为0.1 m，则它运动的速度为： ；
（3）因为由3段绳子承担，因此第三次实验中，绳端移动的距离为物体移动距离的3倍，为0.45m，滑轮组的
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
机械效率为： ；
考点：滑轮组的机械效率的实验
13.【2016·河南卷】在“大力士”比赛中，需要把一质量m=400kg，边长l＝1m，质量
分布均匀的立方体，利用翻滚的方法沿直线移动一段
距离，如较16所示。G取10N/kg。求
（1）立方体静止时对水平地面的压强
（2）翻 滚立方体时，使立方体一边刚刚
离开地面，所用最小力F的大小
（3）“大力士”用翻滚的方法使立方体沿直线移动了10m，用时20s，“大力士”克服立方体重力做功的功率
【答案】（1）4000Pa；（2）1414N；（3）414W
【解析】（1）立方体对地面的压力F =G=mg=400kg×10N/kg=4000N，
压
立方体静止时对水平地面的压强：p=F /S=4000N/1m×1m=4000Pa；
压
（2）要想用最小的力立方体一边刚好离开地面，由图知，支点为O，动力臂应该达到最大，OA为力臂，
所施加的力应该与力臂OA垂直且向上；
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
根据杠杆平衡条件可知：F×OA=G/2
最小力F=G/（2OA）=4000N/（2 ）=1414N；
考点：压强的大小及其计算；杠杆中最小力的问题；功率的计算
[2015 年题组]
1.【福建省泉州市2015年中考物理试题】如图所示的机械或工具在使用中，属于省距离杠杆的是
A 羊角锤 B 筷子 C 启瓶器 D 独轮车
【答案】B
【解析】试题分析：根据动力臂与阻力臂的大小关系，可以将杠杆分为省力杠杆、费力杠杆和等臂杠杆，其中
的费力杠杆费力省距离；羊角锤、起瓶器和独轮车的动力臂都大于阻力臂，都属于省力杠杆，故A、C、D错误；
筷子的动力臂小于阻力臂，属于费力杠杆，费力省距离，故B正确；应选B。
【考点定位】杠杆的分类
2.【广西桂林市2015年考物理试卷】如下图所示的四种机械装置中，不能省力的装置是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．自行车的脚踏板 B．旗杆顶的定滑轮 C．水管上的水龙头 D． 大门上的门把手
【答案】B
【考点定位】简单机械
3【. 黑龙江省龙东地区2015年初中毕业学业统一考试】如图所示，工人用250N的力将重400N的物体匀速提
升2m，共用了10秒，若在此过程中（忽略绳重和摩擦），下列说法正确的是
（ ）
A.绳子自由端移动的距离是6m
B.动滑轮的重是10N
C.工人做功的功率是80W
D.滑轮组的机械效率是80％
【答案】D
【解析】试题分析：滑轮组由二段绳子吊着物体，所以绳子自由端移动的距离是4m，故A错；动滑轮重为
G=250N×2-400N=100N，故 B 错误；工人做的功为 W =Fs=250N×4m=1000J，所以工人做功的功率为
总
P=W/t=1000J/10s=100W，故C错；工人做的有用功为W =Gh=400N×2m=800J，所以滑轮组的机械效率为
有
800J/1000J=80%，故D正确；应选D。
【考点定位】有关滑轮组的计算
4【. 辽宁省丹东市2015年中考物理试题】小勇体重600N，利用如图所示的滑轮组在10s内使物体A匀速上升
5m。已知物体A重为800N，小勇作用在绳端的拉力大小为500N，在此过程中，下列说法正确的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．水平地面对小勇的支持力做功为6000J
B．小勇做的有用功为3000J
C．小勇拉力的功率为250W
D．此滑轮组的机械效率为80%
A
【答案】D
【考点定位】有关滑轮组的计算
5【. 辽宁省营口市2015年初中毕业生毕业升学考试】（多）如图所示，A物体受到的重力是100Ｎ，在拉力F的
作用下，能以0.2m/s的速度在水平地面上向左匀速直线运动。已知拉力F=5Ｎ,滑轮组的机械效率为80%,则
下列说法正确的是: （ ）
A．拉力F的功率是1 W
B．2s内绳子自由端移动的距离是1.2 m
C. 5s内拉力F所做功的大小是15 J
D. 物体A受到水平地面的摩擦力大 小是12
Ｎ
F
Ａ
【答案】BCD
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】试题分析：拉力的功率等于拉力与拉力的速度的积：P=Fv=5N×0.6m/s=3W，故A错；2s内绳子自由端
移动的距离是0.2m/s×3×2s=1.2m，故B正确； 5s内拉力F所做的功为：W=Pt=3W×5s=15J，故C正确；滑轮组
所做的有用功为：15J×80%=12J，所以滑轮组对物体的拉力为12J/0.2m/s×5s=12N，故D正确；应选BCD。
【考点定位】有关滑轮组的计算
6.【福建省龙岩市2015年中考物理试题】用如图所示的指甲剪剪指甲时，以O为支点的杠杆AOB属于
A．省力杠杆 B．费力杠杆 C．等臂杠杆 D．无法确定
【答案】A
【解析】试题分析：杠杆根据动力臂与阻力臂的大小关系，可分为省力杠杆、费力杠杆与等臂杠杆；图中所示
的杠杆的动力臂大于阻力臂，所以应是省力杠杆，故应选A。
【考点定位】杠杆的分类
7.【广西省南宁市2015初中毕业升学考试试卷】如图所示，在使用相同的钩码进行“探究杠杆的平衡条件”
的实验中，要使调好的杠杆重新在水平位置平衡，应在A处悬挂钩码的个数是（ ）
A．1个 B．2个 C．3个 D．6个
【答案】B
【考点定位】杠杠平衡条件
8.【江苏省南通市2015年初中毕业升学考试】如图，小明用一轻质杠杆自制简易密度秤的过程中，在A端的
空桶内分别注入密度已知的不同液体，改变物体M悬挂点B的位置，当杠杆在水平位置平衡时，在M悬挂点
处标出相应液体的密度值。下列关于密度秤制作的说法中，错误的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．每次倒入空桶的液体体积相同
B．秤的刻度值向右越来越大
C．悬点O适当右移，秤的量程会增大
D．增大M的质量，秤的量程会增大
【答案】C
【考点定位】杠杆的平衡条件
9.【广西玉林市、防城港市 2015 年初中学生学业考试】如图所示，重力为 G 的均匀木棒竖直悬于
O点，在其下端施一始终垂直于棒的拉力F，让棒缓慢
转到图中虚线所示位置。在转 动的过程中（ ）
A．动力臂逐渐变大 B．阻力臂逐渐变大 C．动力F保持不变 D．动力F逐渐减小
【答案】B
【解析】
试题分析：如图，杠杆的支点为O，动力为F=F保持不变，拉力F始终垂直于杠杆，动力臂为L 为杠杆的长
1 1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
不变，阻力F 为杠杆的重力G不变，阻力臂为L 在竖直位置时为0，让棒缓慢转到图中虚线所示位置从0变
2 2
大，故选B。
【考点定位】杠杆的五要素
10【. 广西河池市2015年中考物理试卷】（2分）如图所示，用弹簧测力计沿粗糙斜面匀速向上拉动木块．由图
中数据可知，弹簧测力计示数为 N，斜面的机械效率为 ．
【答案】6；80%
【解析】试题分析：（1）由图示可知，测力计的示数为6N；（2）由题意知：h=20cm=0.2m，s=50cm=0.5m，W有
=Gh=12N×0.2m=2.4J，W总=Fs=6N×0.5m=3J，机械的效率是：η=W
有
/W
总
=2.4J/3J=80%。
【考点定位】弹簧测力计；机械效率
11【. 湖南省怀化市2015年中考物理试卷】（2分）如图所示，一处于水平平衡状态的杠杆，杠杆上所标刻度每
小格长为3cm．某同学在研究杠杆平衡实验时，在杠杆上的A点挂四个钩码，每个重为1N，用弹簧测力计在
B点竖直向上拉杠杆，使杠杆水平平衡，此时弹簧测力计拉力的力臂为 cm，弹簧测力计的示数为 N．
【答案】24 2
【解析】试题分析：根据杠杆平衡条件FL=F L。F=4N，L=4×3cm=12cm，L=8×3cm=24cm，4N×12cm=
1 1 2 2 1 1 2
F2×24cm，解得 F=2N。
2
【考点定位】杠杆平衡条件
12.【内蒙古赤峰市2015年中考理综物理试题】一台起重机将重1800N的货物提高4m，做的有用功为
J，如果额外功是4800J，总功为 J，机械效
率为 。
【答案】7200 12000 60%
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】机械效率
13【. 黑龙江省龙东地区2015年初中毕业学业统一考试】如图所示的杠杆（自重和摩擦不计），O为支点，A处
挂一重为100N的物体，为保证杠杆在水平方向平衡，在中点B处沿 （填Ｆ或Ｆ或Ｆ）方向施加
１ ２
一个最小的力为 N。
【答案】 F 200
2
【考点定位】杠杆的平衡条件
14.【广西贵港市2015年中考 物理试题】工人用如图所
示的滑轮组提起重2000N的物体，若工人匀速提升这个物体所用的拉力是800N，则该滑轮组的机械效率为
；若工人用800N的拉力在1min内将这个物体匀速提高了3m，他做功的功率为 W。
【答案】62.5% 160
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】试题分析：由图得，承担重物的绳子股数为n=4，滑轮组的机械效率： ；绳子自由端拉过的距离
s=4h=4×3m=12m，人做的总功W =Fs=800N×12m=9600J，拉力的功率： 。
总
【考点定位】滑轮组的用法、机械效率与功率的计算
15【. 福建省漳州市2015年中考物理试卷】如图所示，站在小车上的男孩在绳子末端施加50N的水平拉力F，
物体M和小车在水平地面上做相向的匀速直线运动，物体M速度为0.2m/s，小车速度为0.3m/s，则地面对物
体M的摩擦力为 N，2s后绳子自由端移动的距离为 m．（不计绳重、滑轮重以及绳与滑轮的摩擦）
【答案】150 0.6
【考点定位】滑轮组绳子拉力的计算
16【. 湖北省咸宁市2015年初中毕业生学业考试】如图中活塞式抽水机的柄是一根弯曲的杠杆，请画出动力F
的力臂L。
【答案】如图
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】试题分析：力臂是从支点到力的作用线的距离。先将力F延长，从支点o向F的延长线作垂线，垂线段
即是力臂L。
【考点定位】力臂作图
17.【广东省佛山市2015年中考物理试题】工人站在地上利用滑轮组把货物提起来，请你把图中绳子的绕
线方法补充完整。
【答案】
【解析】试题分析：人站在地面上，向下用力，从绳子自由端从外向里绕绳，绳子始端挂在定滑轮上。
【考点定位】滑轮组的绕线
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
18.【黑龙江省齐齐哈尔市2015年初中学业考试】在探究杠杆平衡条件的实验中
（1）杠杆的平衡状态是指杠杆处于________或匀速转动状态。实验前没有挂钩码时，调节平衡螺母，使杠杆在
水平位置平衡，其主要目的是___________________________。
（2）实验中，用装置A的方式悬挂钩码，杠杆也能水平平衡（杠杆上每格等距），但老师建议同学不宜采用这
种方式，该种方式的不足主要是 因为（
）
A．一个人无法独立操作 B．力臂与杠杆不重合
C．力和力臂数目过多，不易得出结论 D．杠杆受力不平衡
（ 3）若用装置B进行实验，则此时弹簧测力
计的示数是________ N；将弹簧测力计沿虚线方向拉，仍然使杠杆在原来的位置平衡，此时拉力的力臂将
_______，弹簧测力计的示数将_______ (均选填“变大”、“变小”或“不变”)。
【答案】29. （1）静止状态 便于测量力臂和避免杠杆自重对实验的影响（只答便于测量力臂也给分）；
（2）C ； （3）1.8 ， 变小 ， 变大 。
（2）实验中，用装置A的方式悬挂钩码，杠杆也能水平平衡（杠杆上每格等距），但老师建议同学不宜采用这
种方式，该种方式的不足主要是因为力和力臂数目过多，不易得出结论。故选C。
（3）若用装置B进行实验，则此时弹簧测力计的示数是1.8 N；将弹簧测力计沿虚线方向拉，仍然使杠杆在原
来的位置平衡，此时拉力的力臂将变小，由FL=FL 可知，在FL 不变时，L 变小，弹簧测力计的示数F 将
1 1 2 2 1 1 2 2
变大。
【考点定位】杠杆平衡条件
19【. 辽宁省盘锦市2015年初中毕业升学考试】（8分）在探究“滑轮组机械效率”时，小强利用两组滑轮组进
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
行了4次测量，用一个动滑轮和一个定滑轮测得前3组数据，用两个动滑轮和两个定滑轮测得第4组数据，
如下表：
实验 物重 动滑轮重 钩码上升的 动力 动力作用点移 滑轮组的机
动的距离s/m
次数 G /N G /N 高度h/m F/N 械效率η/%
物 动
1 1 0.5 0.1 0.7 0.3 47.6
[
2 2 0.5 0.1 1.1 0.3 60.6
3 4 0.5 0.1 2 0.3
4 4 1 0.1 0.5 50.0
⑴ 根据表中前3次实验数据，画出甲图中滑轮组的绕绳方法。
⑵ 在实验中，测量绳端拉力F时，应尽量 匀速向上拉动弹簧测力计，读出乙图中弹簧测力计的示数为
N，第3次实验时滑轮组的机械效率为 。
⑶ 由表中第 组数据可知，同一滑轮组的机械效率与物重有关。
⑷ 由表中第3、4组数据可知，同一滑轮组的机械效率与摩擦和 有关，请计算出第3组实验中克服
摩擦所做的额外功 J 。
甲 乙
【答案】（1）绕线如下图所示；（2）竖直 1.6N 66.7%（3）1、2、3(4) 动滑轮重 0.15
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
W =Fs=2N×0.3m=0.6J，所以滑轮组的机械效率为W有/W总=0.4N/0.6N=66.7%；（3）由表中第1、2、3 组
总
数据可知，随着物重的增大，滑轮组的机械效率是增大的，所以同一滑轮组的机械效率与物重有关；⑷ 由表
中第3、4组数据可知，同一滑轮组的机械效率与摩擦和动滑轮重有关，当其它条件不变，动滑轮重增大时，滑
轮组的机械效率减小，这是因为所做的额外功增大了，额外功等于提升动滑轮所做的功，也等于总功减去有
用功，此时的总功为W =Fs=1.5N×0.5m=0.75J，W =Gh=4N×0.1m=0.4J，提升动滑轮所做的功为
总 有
2N×0.1m=0.2J，所以克服摩擦力所做的功为0.75J-0.4J-0.2J=0.15J。
【考点定位】滑轮组的机械效率
20.【广西来宾市2015年中考物理试卷】如图所示为一种蓄水箱的人工放水装置，AOB是以O点为转轴的轻
质杠杆，AO呈水平状态，A、O两点间的距离为40cm．B、O两点间的水平距离为10cm，竖直距离为7cm，K是
一轻质、横截面积为100cm2的盖板（恰好堵住出水口），它通过细绳与杠杆的A端相连，在水箱右侧水平地面
上，重为600N的人通过滑轮组拉动系在B点呈竖直状态的绳子，可以控制出水口上盖板，若水箱水深为
50cm，当盖板恰好要被拉起时，水平地面对人的支 持
力为490N，人对绳子的拉力为F，绳子对B点的拉力为F，滑轮组的机械效率为η，盖板的厚度、绳重与滑轮
1 2
间的摩擦均可忽略不计，人对绳的拉力与人所受重力在同一直线上（g取10N/kg）求：
（1）水箱中水深为50cm时．盖板上表面所受水的压强和压力．
（2）人对绳子的拉力F 和绳子对B点的拉力F．
1 2
（3）滑轮组的机械效率η．
（4）若与杠杆A、B两端选接的细绳足够结实，当水位至少达到多高时，人将无法拉起盖板．
【答案】（1）5×103Pa， 50N；（2）110N， 200N；（3）90.9%；（4）2.95m
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（3）B点下降，A点上升，如图所示：根据三角形相似可知h ：h =4：1，所以h =28cm，由图滑轮组通过起滑轮
A B A
绳子的段数n=2，绳重与滑轮间的摩擦均不计，滑轮组的机械效率：η=W /W ×100%= Fh /2 F
有 总 A A 1
h ×100%=50N×28cm/（2×110N×7cm）×100%≈90.9%；
B
（4）根据F=（F+G ），G =2F﹣F=2×110N﹣200N=20N，人对绳子拉力
1 2 动 动 1 2
最大等于人的重力，即绳子自由端拉力最大：F′=G
1 人
=600N，此时对B点的拉力：F′=2F′﹣G =2×600N﹣20N=1180N，
2 1 动
根据杠杆的平衡条件：F′×L =F′L ，即：F′×40cm=1180N×10cm，解得F′=295N，水对盖板压力
A A 2 B A A
F′=p′S=ρ gh′S，且F′=F′，所以h′= F′/ρ g=295N /1.0×103kg/m3×10N/kg =2.95m。
水 A A 水
【考点定位】力学综合计算；滑轮组绳子拉力的计算；液体的压强的计算；滑轮（组）的机械效率
21【. 贵州省六盘水市2015年中考物理试卷】如图所示，现将重为5N的物体A沿长1.2m，高0.6m的斜面匀速
从底端拉到顶端，在此过程中， F的大小恒为3N，所有
时间是12s，求：
（1）物体A从底端到顶端的平均速度；
（2）物体A从底端到顶端过程中拉力F的功率；
（3）求此斜面的机械效率．（保留一位小数）
【答案】（1）0.1m/s；（2）0. 3W；（3）83.3%
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】平均速度；机械效率；功率的计算
☞考点归纳
归纳 1：研究杠杆的平衡条件：
实验前：应调节杠杆两端的螺母，使杠杆在水平位置平衡。 这样做的目的是：消除杠杆自身重力的影响。
实验时：通过改变钩码的数量及调节钩码的位置，使杠杆在水平位置平衡。目的是：便于从杠杆上测力臂。
归纳 2：最小力的力臂的寻找方法
找到支点和动力作用点，连接支点和动力作用点，过动力作用点作连线的垂线，根据杠杆的平衡确定垂线的
方向。
归纳3：定滑轮和动滑轮
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
归纳 4：组装滑轮组方法：
首先根据公式n=(G +G ) / F求出绳子的股数，然后根据“奇动偶定”的原则。结合题目的具体要求组装滑
物 动
轮。
归纳 5：常考机械的有用功、总功、机械效率计算
简单机械 有用功 总功 额外功 机械效率
杠杆 W = Gh W =Fs W = W －W
有用 总 额 总 有用
滑轮组 W = Gh W =Fs W = W －W
有用 总 额 总 有用
W = Gh+ G h W = G h（不计
总 动 额 动
绳重和摩擦）
（不计绳重和摩擦）
斜面 W = Gh W =Fl W = W －W
有用 总 额 总 有用
W = Gh+ fl W = fl
总 额
（f为摩擦力） （f为摩擦力）
☞易错易混
1. 影响滑轮组机械效率的因素：
使用滑轮组提升重物时， ，其中额外功主要是克服动滑轮重力、绳重、摩擦所做的
功，所以有用功一定的情况下，减小动滑轮重力、绳重、摩擦可以增大机械效率。
不计绳重和摩擦时： ，对同一滑轮组 一定，G增大，
减小，则 也减小， 增大，即 增大。所以，同一滑轮组的机械效率也不是固定不变的，提
升的物体越重，其机械效率越大。
想一想：用n=2的滑轮组分别将重1000N和2000N的物体匀速提高5m，已知动滑轮重200N，绳重、摩擦
不计，求两种情况下的机械效率。
2．其它的机械效率：
（1）.用滑轮组拉动物体在水平面上匀速运动：物体受到地面的摩擦力为f，绳子自由端的拉力为F
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（2）斜面的机械效率：
使用斜面的目的是为了把物体提高，所以有用功为将重物提高所做的功：W =Gh
有
物体在斜面上斜面上上升时，受到斜面的摩擦力作用，所以克服摩擦所做的功为额外功：W =fs
额
总功是拉力所做的功：W =Fs 或W = W + W = Gh+ fs
总 总 有 额
机械效率： =
将 重 500N 的 物 体 从 斜 面 底 端 匀 速 推 到 斜 面 顶 端 ， 所 用 力 为 300N
， 斜 面 长 8m ， 倾 角 为 30
0，求斜面的机械效率多大？
☞解题技能
分析解决有关杠杆平衡条件问题，必须要画出杠杆示意图；弄清受力与方向和力臂大小；然后根据具体的
情况具体分析，确定如何使用平衡条件解决有关问题。（如：杠杆转动时施加的动力如何变化，沿什么方向
施力最小等）
典例： 【湖北省十堰市2014年4月初中毕业生调研考试】如图所示，轻质木板OB可绕O点转动，OB长1m，
细线AB能承受的最大拉力为60N，在C点放一重为5
0N的物体M，OC长10cm，此时木板在水平位置处于静止状态。现在物体M上再加一水平向右的拉力F，使
物体M在木板上匀速向右移动，经过5s细线AB断裂。若F的大小为10N。求：
（1）物体M受到的滑动摩擦力；
（2）当AB断 裂时M距O点的距离；
（3）5s内拉力做的功和拉力F的功率。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】（1）10N；（2）0.6m；（3）1W
【解析】试题分析：（1）因为物体M在木板上匀速移动，水平方向上受到拉力和摩擦力的作用，由二力平衡的
知识可得，物体M受到的滑动摩擦力：f=F=10N；
考点：杠杆 摩擦力 功率
☞1 年模拟
1．【天津市红桥区2016届九年级下学期第二次模拟考试】如图5所示器具中，属于省力杠杆的是（ ）
A．笤帚 B．筷子 C．独轮车 D．钓鱼杆
图5
【答案】C
【解析】杠杆在使用过程中，动力臂大于阻力臂的杠杆是省力杠杆，使用省力杠杆省力费距离。使用笤帚、筷
子、钓鱼竿时，动力臂小于阻力臂，是费力杠杆，不符合题意。使用独轮车时，动力臂大于阻力臂是省力杠杆。
故答案为C。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2.【陕西师范大学附属中学2016届九年级上学期期末考试】如图所示是小明探究“杠杆平衡条件”的实验装
置，用弹簧测力计在C处竖直向上拉，使杠杆保持平衡。若弹簧测力计逐渐向右倾斜，仍要使杠杆保持平衡，
则弹簧测力计示数的变化情况是（ ）
A.变小 B.变大 C.不变 D.无法确定
【答案】B
【解析】由图可知，若弹簧测力计向右倾斜时，拉力不再与杠杆垂直，这样力臂会相应变短，根据杠杆的平衡
条件，阻力与阻力臂不变，拉力会相应增大，才能使杠杆仍保持平衡，故选B。
3【. 陕西师范大学附属中学2016届九年级上学期期末考试】如图所示，小明用动滑轮将质量为40kg的货物匀
速提高了5m，他用250N的拉力拉了10s，则下列说法正确的是（取g=10N/kg）（ ）
A.有用功为200J B.额外功为500J C.动滑轮的机械效率为75% D.小明的功率为200W
【答案】B
4. 【山东省济南市天桥区九年级2016届第一次模拟考试】某实验小组分别用图20所示的甲、乙两个滑轮组
（每个滑轮重相同）匀速提起相同的重物，上升相同的高度。不计绳重及摩擦，则下列说法正确的是
A．甲图更省力，两图机械效率相同 B．甲图更省力，而且机械效率高
C．乙图更省力，两图机械效率相同 D．乙图更省力，而且机械效率高
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】C
所以两滑轮组的机械效率相同，故选C。
5. 【山东省德州市宁津县2016届九年级第二次学业水平模拟考试】图4是用手捏开衣服夹子时的
情形。这种衣服夹子实质上是由两个相同的杠杆组成的，若手对夹子施加的力为F ，夹子上的卡簧对夹子的
１
作用力为F，则下列说法中正确的是
2
卡簧
图4
A．F ＞F B．F ＝F C．F ＜F D．手向卡簧靠近时F 将变小
１ 2 １ 2 １ 2 １
【答案】C
【解析】由图示可知，夹子的转轴是支点，显然在这一过程中，动力臂是大于阻力臂的，根据杠杆的平衡条件
可知，动力应是小于阻力的，故应选C。
8. 【辽宁省丹东市第七中学2016届九年级第二次模拟考试理科综合试题】如图，在水平拉力F的作用下，使
物体A沿水平面以速度v向右匀速运动了距离s，若重为G，平面对物体的摩擦力为f。下列说法正确的是
A．有用功的功率为fv B．拉力做功的功率为3Fv
C．装置的机械效率为G/3F D．额外功为（3F－f）s
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】ABD
【解析】 用滑轮组水平拉物体，克服摩擦力做功是有用功W =fs，A正确；，所以有用功功率P =fv，A正确；
有用 有用
承受拉力的绳子段数为3，所以拉力移动速度为3v，所以拉力功率P =3Fv，B正确。又因为拉力移动的距离s
拉
=3s，所以拉力做功W =3Fs，所以机械效率 ，额外功 ，即C
拉 拉
错误，D正确；故选ABD。
9【. 湖北省黄冈市2016年中考模拟试题】如图所示是道路维修时常用的路面钻机（俗称“啄木鸟”），燃
料是柴油。该机械利用压缩气体推动活塞将钻 头打入
路面．下列有关“啄木鸟”的说法不正确的是
第5题 图
A．钻头上的螺旋，利用了斜面可以省力的原理
B．钻头制成锥形是为了增大钻头对路面的压强
C．“啄木鸟”中用到了柴油机，是因为柴油机轻巧、功率大
D．气体推动活塞是将气体的内能转化为活塞的机械能
【答案】C
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
12、【黑龙江省鸡西市第十九中学2016届九年级下学期期末考试】如图1所示，使用中属于费力杠杆的工具
是（ ）
【答案】C
【解析】剪刀在使用时动力臂大于阻力臂，是省力杠杆，A不符合题意；起子在使用时动力臂大于阻力臂，是省
力杠杆，B不符合题意；镊子在使用时动力臂小于阻力臂，是费力杠杆，C符合题意；钢丝钳在使用时动力臂
大于阻力臂，是省力杠杆，D不符合题意；故选C。
14、【安徽省铜陵市第十中联合体2016届九年级下学期第二次月考】如图所示是使用简单机械匀速提升同一
物体的四种方式（不计机械自重和摩擦），其中所需动力最小的是（ ）
【答案】D
15、【辽宁省盘锦市第一中学2016届九年级下学期第八次月考】小刚家厨房里有一把多功能剪刀，图3中标
注了该剪刀的相关用途，对于它的使用，以下分析正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．做启瓶器使用时：它是一个费力杠杆
B．做剪刀使用时：物体越靠近O点越省力
C．做削皮刀使用时：刀刃很锋利，是为了增大压力把果皮削掉
D．做挤压钳使用时：挤压齿尖锐，是为了减小压强把果壳挤开
【答案】B
1．【天津市红桥区2016届九年级下学期第二次模拟考试】如图5所示器具中，属于省力杠杆的是（ ）
A．笤帚 B．筷子 C．独轮车 D．钓鱼杆
图5
【答案】C
【解析】杠杆在使用过程中，动力臂大于阻力臂的杠杆是省力杠杆，使用省力杠杆省力费距离。使用笤帚、筷
子、钓鱼竿时，动力臂小于阻力臂，是费力杠杆，不符合题意。使用独轮车时，动力臂大于阻力臂是省力杠杆。
故答案为C。
2.【陕西师范大学附属中学2016届九年级上学期期末考试】如图所示是小明探究“杠杆平衡条件”的实验装
置，用弹簧测力计在C处竖直向上拉，使杠杆保持平衡。若弹簧测力计逐渐向右倾斜，仍要使杠杆保持平衡，
则弹簧测力计示数的变化情况是（ ）
A.变小 B.变大 C.不变 D.无法确定
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】B
【解析】由图可知，若弹簧测力计向右倾斜时，拉力不再与杠杆垂直，这样力臂会相应变短，根据杠杆的平衡
条件，阻力与阻力臂不变，拉力会相应增大，才能使杠杆仍保持平衡，故选B。
3【. 陕西师范大学附属中学2016届九年级上学期期末考试】如图所示，小明用动滑轮将质量为40kg的货物匀
速提高了5m，他用250N的拉力拉了10s，则下列说法正确的是（取g=10N/kg）（ ）
B.有用功为200J B.额外功为500J C.动滑轮的机械效率为75% D.小明的功率为200W
【 答案】B
4. 【山东省济南市天桥区九年级2016届第一次模拟考试】某实验小组分别用图20所示的甲、乙两个滑轮组
（每个滑轮重相同）匀速提起相同的重物，上升相同的高度。不计绳重及摩擦，则下列说法正确的是
A．甲图更省力，两图机械效率相同 B．甲图更省力，而且机械效率高
C．乙图更省力，两图机械效率相同 D．乙图更省力，而且机械效率高
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】C
【解析】不计绳重及摩擦，因为拉力F=（G +G ）/n，n =2，n =3，所以绳子受的拉力：F =（G +G ）/2，
物 轮 1 2 1 物 轮
F =（G +G ）/3，所以F ＞F ，乙图更省力；因为动滑轮重相同，提升的物体重和高度相同，W =G h，
2 物 轮 1 2 额 轮
W =G h，所以利用滑轮组做的有用功相同、额外功相同，总功相同，因为η=W /W ，
有用 物 有用 总
所以两滑轮组的机械效率相同，故选C。
5. 【山东省德州市宁津县2016届九年级第二次学业水平模拟考试】图4是用手捏开衣服夹子时的
情形。这种衣服夹子实质上是由两个相同的杠杆组成的，若手对夹子施加的力为F ，夹子上的卡簧对夹子的
１
作用力为F，则下列说法中正确的是
2
卡簧
图4
A．F ＞F B．F ＝F C．F ＜F D．手向卡簧靠近时F 将变小
１ 2 １ 2 １ 2 １
【答案】C
【解析】由图示可知，夹子的转轴是支点，显然在这一过程中，动力臂是大于阻力臂的，根据杠杆的平衡条件
可知，动力应是小于阻力的，故应选C。
6. 【辽宁省丹东市第七中学2016届九年级第二次模拟考试理科综合试题】如图，在水平拉力F的作用下，使
物体A沿水平面以速度v向右匀速运动了距离s，若重为G，平面对物体的摩擦力为f。下列说法正确的是
A．有用功的功率为fv B．拉力做功的功率为3Fv
C．装置的机械效率为G/3F D．额外功为（3F－f）s
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】ABD
7【. 湖北省黄冈市2016年中考模拟试题】如图所示是道路维修时常用的路面钻机（俗称“啄木鸟”），燃料是
柴油。该机械利用压缩气体推动活塞将钻 头打入路面．
下列有关“啄木鸟”的说法不正确的是
第5题图
A．钻头上的螺旋，利用了斜面可以省力的原理
B．钻头制成锥形是为了增大钻头对路面的压强
C．“啄木鸟”中用到了柴油机，是因为柴油机轻巧、功率大
D．气体推动活塞是将气体的内能转化为活塞的机械能
【答案】C
【解析】A、钻头上的螺旋，利用了斜面可以省力的原理，A正确不符合题意。B、钻头做成锥形是为了减小受力
面积，增大压强，B正确不符合题意。C、由于柴油机笨重、功率大，故C错误，符合题意为答案。D、内燃机做
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
功冲程将内能转化为机械能，D正确不符合题意。
8、【黑龙江省鸡西市第十九中学2016届九年级下学期期末考试】如图1所示，使用中属于费力杠杆的工具是
（ ）
【答案】C
9、【安徽省铜陵市第十中联合体2016届九年级下学期第二次月考】如图所示是使用简单机械匀速提升同一
物体的四种方式（不计机械自重和摩擦），其中所需动力最小的是（ ）
【答案】D
10、【辽宁省盘锦市第一中学2016届九年级下学期第八次月考】小刚家厨房里有一把多功能剪刀，图3中标
注了该剪刀的相关用途，对于它的使用，以下分析正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．做启瓶器使用时：它是一个费力杠杆
B．做剪刀使用时：物体越靠近O点越省力
C．做削皮刀使用时：刀刃很锋利，是为了增大压力把果皮削掉
D．做挤压钳使用时：挤压齿尖锐，是为了减小压强把果壳挤开
【答案】B
【解析】启瓶器是一个省力杠杆，故A不符合题意。B、根据杠杆平衡条件，使用剪刀时，物体越靠近O点，阻
力臂越小越 省力。故B正确，符合题意为答案。C、做削
皮刀使用时，刀刃很锋利，是为了增大压强把果皮削掉，C错误。D、做挤压钳使用时，挤压齿尖锐，通过减小
受力面积来增大压强把果壳挤开，故D错误，不符合题意。
11. 【江西省九江市永修县九年级七校2016年4月联考】 如图所示，在研究斜面机械效率时，伟华同学用
160N的力将重为240N 的箱子沿斜面从底部推到高为100cm的顶端，已知斜面长为300cm，则他所做的有
用功是_________J，机械效率是_____________。
【答案】240 50%
【解析】W =Gh=240N×1m=240J；W =Fs=160N×3m=480J； 。
有 总
12【. 江西省丰城市2015-2016学年八年级下学期期末考试】如图所示，在50N的水平拉力F作用下，重800N
的物体沿水平地面做匀速直线运动，物体与地面间滑动摩擦力为120N．则滑轮组的机械效率为 ；若物体
的速度为0.1m/s，则1分钟拉力做功为 J．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】80%；900
13、【湖北省老河口市2016年中考适应性考】如图所示，物体重G=50N，OB=0.4m，OA=1m，使杠杆在水平位
置平衡时， F 的力臂L= m，F= N．
1 1 1
（杠杆自重不计）
【答案】0.5；40
【 解 析 】 力 臂 是 支 点 到 力 的 作 用 线 的 距 离 ， 由 图 示 可 知 ， 由 O 向 力
F 的作用线做垂线，则垂线段也就是力臂为0.5m，重
1
力的力臂为0.4m，动力臂：阻力臂=0.5：0.4=5：4，根据杠杆的平衡条件可知，动力与阻力之比应为4：5，阻力
也就是重力为50N，所以可知动力F 为40N。
1
14.【辽宁省盘锦市第一中学2016届九年级下学期第二次质量检测物理试题】如图，用瓶起启瓶盖，请画出在
A点所用最小力的示意图，及动力臂L 阻力F．
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】
15. 【辽宁省丹东市第七中学2016届九年级第二次模拟考试理科综合试题】如图所示，杠杆在力F 作用下处
1
于平衡状态，l 为F 的力臂. 请在图中作出物体受到的重力、阻力臂L、动力F
1 1 2 1
【答案】如图所示
【 解析】
根据力和力臂垂直可画出阻力臂L、动力F，重力方向竖直向下。在画图时，重力G，阻力臂L、动力F，都需
2 1 2 1
要在所画图的边上标注上对应的符号。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
16．【辽宁省盘锦市第一中学2016届九年级下学期第二次质量检测物理试题】（７分）小明在测量滑轮组机械
效率的实验中，所用装置如图所示，实验中每个钩码重2N，测得的数据如下表：
（1）在实验中，测绳端拉力F 时，应尽量竖直向上______拉动弹簧测力计且在拉动过程中读数。
（2）第1次实验测得的机械效率为______。（结果保留两位有效数字）
（3）分析表中数据可知：第2次实验是用______图做的；第4次实验是用______图做的。（选填“a”、“b”或
“c”)
（4）分析第1、2次实验数据可知：使用同一滑轮组，______可以提高滑轮组的机械效率；分析第1、3次实验数
据可知：使用不同的滑轮组，提升相同的重物，动滑轮个数越多（即动滑轮总重越重），滑轮组的机械效率
______。
（5）分析第3、4次实验数据可知，滑轮组的机械效率与物体被提升的高度______．
【答案】（1）匀速 （2） 74% （3） b；c．（4） 提高物重；越低 （5）无关
动滑轮个数越多（即动滑轮总重越重），滑轮组的机械效率越低。（5）第3、4次实验均使用的是滑轮组c，提升
物体的物重相同，高度不同，但机械效率相同。所以可得出结论：滑轮组的机械效率与物体被提升的高度无关。
17. 【2016年宜昌市九年级四月统一质量监测】在探究杠杆平衡条件的实验中：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）如图11甲所示将杠杆中点置于支架上，要使杠杆在水平位置平衡，应该将平衡螺母向 （填
“左”或“右”）调节。使杠杆在水平位置平衡的好处是 。
（2）实验结束后，小明记录的实验数据如下表：
实验次数 动力/N 动力臂/cm 阻力/N 阻力臂/cm
1 0.5 4 2 1
2 1 6 1.5 4
3 1.5 3 0.5 8.7
他发现第三次实验数据反映的规律与第1、2次不同，就将8.7修改为9，请你对他的做法作出评估：
，如果是你面对这种情况的做法是 。
（3）实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍成
立？”于是小明利用如图乙所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠
杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符，其原因是 。
【答案】（1）右；便于测出力臂。（2）这种做法不对；分析第三次力臂不符的原因，再多测几组数
据。（3）杠杆自身的重力对平衡有影响。
18．【天津市红桥区2016届九年级下学期第二次模拟考试】（6分）如图15所示，建筑工人用400 N的拉力，将
重1 000 N的物体匀速提升3 m，所用时间是18 s，求：
（1）工人做功的功率；
（2）滑轮组的机械效率.
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
F
图15
【答案】（1）200W （2）83.3%
19.【陕西师范大学附属中学2016届九年级上学期期末考试】在学校的办公楼建设工地上有一台巨大的起重
设备“塔吊”，其主要构成为电动机和机械装置两个部分，简化组成如图所示，A为塔吊的配重，OB为塔吊
的起重臂，C为能在起重臂上移动的载重小车，载重小车下挂有滑轮组，OB=25m。当载重小车在B点时，能
安全起吊重物的最大质量是1.2t。如果这台“塔吊”配置的电动机铭牌参数为“额定电压380V，额定功率
38kW”。在某次起吊作业中，该“塔吊”电动机正常工作25s，通过载重小车从距离O点为10m的载重臂上
把一底面积为0.8m2、质量为2.4t的方形重物匀速提升20m。（不计挂钩、滑轮组和钢丝绳重及摩擦，取
g=10N/kg）那么：
（1）起吊前，该重物对地面的压强为多大?
（2）起吊后，当重物匀速上升时，载重小车下电动机牵引钢丝绳自由端的拉力要多大？这个拉力工作25s做
功的功率是多少?
（3）在这次起吊过程中， 塔吊上的电动机对重物做功的效率有多高？
（4）将重物从起吊点提升20m后，为保证塔吊安全工作，载重小车最多能向B点方向再运送重物平移多少米?
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】（1）3.0×104 Pa（2）6.0×103 N ；1.92×104 W；（3）51%；（4）2.5米。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
