☞解读考点
知 识 点
[来源:Z_xx_k.Com] 名师点晴

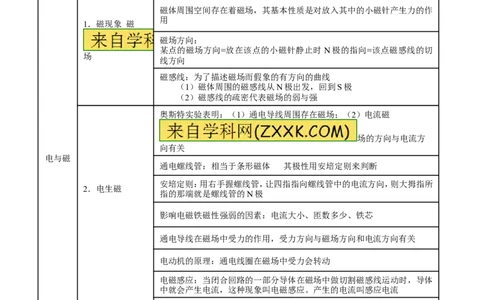

磁极间的相互作用：同名磁极相互排斥；异名磁极相互吸引
[来源:学科网][来源:Zxxk.Com][来源:学科网]
磁体周围空间存在着磁场，其基本性质是对放入其中的小磁针产生力的作
用
1．磁现象 磁
磁场方向：
某点的磁场方向=放在该点的小磁针静止时N极的指向=该点磁感线的切
场
[来源:学#科#网Z#X#X#K] 线方向
磁感线：为了描述磁场而假象的有方向的曲线
（1）磁体周围的磁感线从N极出发，回到S极
（2）磁感线的疏密代表磁场的弱与强
奥斯特实验表明：（1）通电导线周围存在磁场；（2）电流磁
场的方向与电流方
向有关
电与磁
通电螺线管：相当于条形磁体 其极性用安培定则来判断
安培定则：用右手握螺线管，让四指指向螺线管中的电流方向，则大拇指所
2．电生磁
指的那端就是螺线管的N极
影响电磁铁磁性强弱的因素：电流大小、匝数多少、铁芯
通电导线在磁场中受力的作用，受力方向与磁场方向和电流方向有关
电动机的原理：通电线圈在磁场中受力会转动
电磁感应：当闭合回路的一部分导体在磁场中做切割磁感线运动时，导体
中就会产生电流，这种现象叫电磁感应。产生的电流叫感应电流
3．磁生电 感应电流的方向与磁场方向和导体运动方向有关
发电机原理：电磁感应
信息的
微波通信、卫星通信、光纤通信、网络通信
传递
☞2 年中考
[2013 年题组]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
1．【2015·安徽】一个能绕中心转动的小磁针在图示位置保持静止。某时刻开始小磁针所在区域出现水平向
右的磁场，磁感线如图所示，则小磁针在磁场出现后
A．两极所受的力是平衡力，所以不会发生转动
B．两极所受的力方向相反，所以会持续转动
C．只有N极受力，会发生转动，最终静止时N极所指方向水平向右
D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右

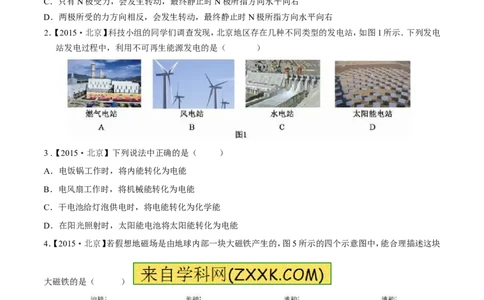

2．【2015·北京】科技小组的同学们调查发现，北京地区存在几种不同类型的发电站，如图1所示．下列发电
站发电过程中，利用不可再生能源发电的是（ ）
3 .【2015·北京】下列说法中正确的是（ ）
A．电饭锅工作时，将内能转化为电能
B．电风扇工作时，将机械能转化为电能
C．干电池给灯泡供电时，将电能转化为化学能
D．在阳光照射时，太阳能电池将太阳能转化为电能
4．【2015·北京】若假想地磁场是由地球内部一块大磁铁产生的，图5所示的四个示意图中，能合理描述这块
大磁铁的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
5．【2015·海南】以下探究实验装置中，不能完成探究内容的是( )

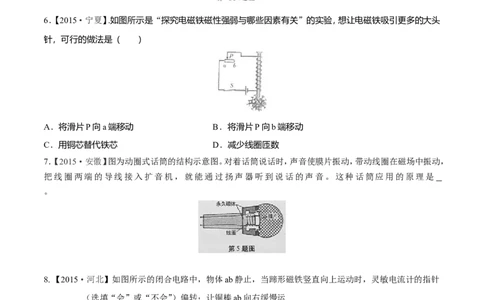

6．【2015·宁夏】.如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头
针，可行的做法是（ ）
A．将滑片P向a端移动 B．将滑片P向b端移动
C．用铜芯替代铁芯 D．减少线圈匝数
7．【2015·安徽】图为动圈式话筒的结构示意图。对着话筒说话时，声音使膜片振动，带动线圈在磁场中振动，
把线圈两端的导线接入扩音机，就能通过扬声器听到说话的声音。这种话筒应用的原理是
。
8. 【2015·河北】如图所示的闭合电路中，物体ab静止，当蹄形磁铁竖直向上运动时，灵敏电流计的指针
（选填“会”或“不会”）偏转；让铜棒ab向右缓慢运
动时，灵敏电流计的指针偏转的角度较小；快速运动时
指针偏转的角度较大。这说明感应电流的大小与 有关， （选填“动圈式话筒”或“动圈式
扬声器”）是应用电磁感应原理制成的。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168

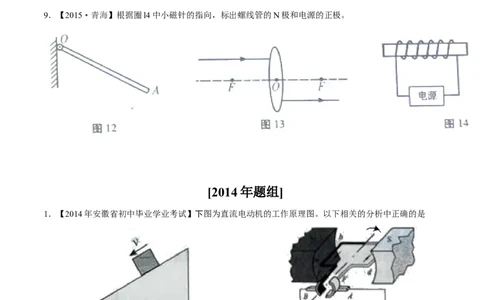

9．【2015·青海】根据圈l4中小磁针的指向，标出螺线管的N极和电源的正极。
[2014 年题组]
1．【2014年安徽省初中毕业学业考试】下图为直流电动机的工作原理图。以下相关的分析中正确的是
A.电动机工作过程中，消耗的电能全部转化为内能
B. 电动机工作过程中，消耗的电能全部转化为机械能
C. 电动机工作过程中，线圈中也产生感应电流
D. 电动机工作过程中，线圈中的电流方向保持不变
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
2．【2014年北京中考物理试题】下列能源中，属于可再生能源的是
A．石油 B．风能 C．煤炭
D．天然气
3.【2014年北京中考物理试题】（多）下列说法中正确的是
A．磁浮列车能够悬浮是利用了磁极间的相互作用 B．奥斯特发现了通电导体周围存在磁场
C．发电机在发电过程中电能转化为机械能 D．地磁的N极在地理的北极附近
4．【2014年广州市初中毕业生学业考试】下图是电磁波及其应用实例，下列说法正确的是（ ）
A．紫外线是紫色的
B．电视机遥控器用γ射线遥控
C．体检胸透用的电磁波频率比无线电波低
D．可见光与无线电波在真空中的传播速度相同
5．【2014年内蒙古省呼和浩特市中考试卷物理试题】关于“电与磁”，下列描述正确的是
A.电磁波可以在真空中传播
B.磁场的方向总是从N极指向S极
C.电动机的发明，实现了机械能向电能的转化
D.地球磁场的北极在地理北极附近
6．【山东省德 州 市 2014 年 学 业考 试】巨磁电阻（GMR）效应是指某些材料的电阻值随外磁场减小而增
大的现象，在图所示的电路中，当闭合开关S、S 并使滑片P向右滑动时，指示灯亮度及电流表的变化情况是
1 2
（ ）
A．指示灯变亮 电流表示数增大
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
B．指示灯变暗 电流表示数减小
C．指示灯亮度不变 电流表示数增大
D．指 示灯亮度不变 电流表示数减小
7．【浙江省宁波市2014年初中毕业生学业考试科学试题】如图是研究磁体周围磁场时的铁屑分布情况。实验
时，a、b、c三个位置所对应的磁极可能是（ ）
A． N、N、N B． N、S、S C． N、N、S
D． S、N、S
8.【江西省南昌市2014年初中毕业暨中等学校招生考试】家庭电路中常用带有开关的移动插座，插座上的开
关与插座是 联，插座与插座之间是 联，如图所示，A、B弹簧下方分别吊着
软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐
渐向右移 动时，A弹簧的长度将 ，B弹簧的长度
将 （选填“伸长”、“缩短”或“不变”）．
9.【2014年广东省初中毕业生学业考试】如图，闭 合开
关，当导体ab向右运动时，电流表指针向左偏转，那么当ab向左运动时，电流表指针向 偏转，如果
将磁体两极的位置对调，ab向右运动时，电流表指针向 偏转，此过程 转化为电能。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
☞考点归纳
归纳 1：电与磁 知识脉络：
为什么通电导线在磁场中会受力呢？由于通电导线周围存在磁场，所以它相当于一个小磁体，把它放在
磁场中，会受到磁力的作用而运动。而且当导线中电流方向改变时，它的极性发生变化，所以受力方向改变。
如何区别电动机和发电机的原理图呢？只需看外电路中有没有电源，如果有电源，说明线圈中有电流，
通电线圈在磁场中受力会转动，是电动机，如果没有电源，说明整个装置相当于电源，是发电机。
归纳 2：电磁继电器：
当开关K闭合时，电磁铁通电，获得磁性，向下吸引衔铁，衔铁向下运动时带动动触点向下与静触点
接触，使工作电路接通，工作电路工作。
当开关K断开时，电磁铁断电，失去磁性，衔铁在左侧弹簧的作用下向上抬起，带动动触点上升，与静触
点脱离接触，工作电路断电，停止工作。
归纳 3：核能
（1）定义：原子核裂变或聚变时释放的能量叫核能。
（2）核能的释放方式：核裂变或核聚变。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
（3）原子弹和核电站都是利用核裂变来工作的。
（4）氢弹是利用核聚变来工作的。
归纳 4：太阳能
（1）太阳是一个巨大的核能火炉。在太阳内部，氢原子核在超高温下发生核聚变，释放巨大的核能。
（2）太阳能的利用：太阳能电池把太阳能转化为电能，太阳能集热器把太阳能转化为内能，绿色植物把太阳能
转化为生命质能。
☞易错易混
电动机和发电机
直流电动机 交流发电机
构造 相同 均由磁体、线圈组成
不同
需要换向器（两个铜半环） 外电路有 用两个铜环和电刷连接电路 外电路无
电源 电源
原理 相同 均受磁场方向的影响
不同 磁场对通电导线的作用 电磁感应
用途 相同 帮助人类利用风能、水能、核能
不同 电能转化为机械能 机械能转化为电能
☞1 年模拟
1．【重庆 市巴蜀中学2015届九年级下学期期中考试】
下列各图所示的几种电与磁的现象中，符合实际情况的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
2. 【山东省济南市历下区2015届九年级5月教学质量检测】如图所示的装置中，当闭合电路中的导体AB在
磁场中做切割磁感线运动时，电流表指针发生偏转，说明电路中有了电流。此过程中（ ）
A. 电能转化成机械能，导体AB相当于电源
B．机械能转化成电能，导体AB相当于电源
C．电能转化成机械能，电流表相当于电源
D．机械能转化成电能，电流表相当于电源
3.．【山东省济南市历下区2015届九年级5月教学质量检测】下列关于科学家与其在物理学上的重大发现，
对应正确的是（ ）
A．赫兹——电磁感应现象 B．阿基米德——惯性定律
C．伽利略——理想斜面实验 D．卢瑟福——-电子
4．【丹东七中2014-2015学年度下学期九年级第一次模拟】城市下水道井盖丢失导致行人坠入下水道的悲剧
时有发生，令人痛心。为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情
况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人。图中电路符合要求的是
（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
5．【2015届山东省枣庄市枣庄第十九中学九年级4月模拟考试】发电机是把机械能转化为电能的装置．下列
能作为发电机设计原理的装置是
6.【山东省龙口市第五中学2015届初中毕业班4月中考模拟】下列关于信
息的传递和能量的利用说法正确的是（ ）
A.利用声波和电磁波传递信息时都需要介质
B.手机利用超声波传递信息
C.煤、石油、天然气、太阳能等都是不可再生能源
D.核能是指原子核发生分裂或聚合时所释放的能量
7．【江苏省南京市鼓楼区2015初三二模】如图是一种“闯红灯违规证据模拟器”的工作原理图，当汽车闯红
灯时，压敏电阻受到车的压力，其阻值变小，光控开关会接收到红光自动闭合，这时电磁铁的磁性变 ，
当电流变化到一 定值时，衔铁与触点 接触，电控
照相机工作，拍摄违规车辆。
8．【河南省安阳市2015年中考二模】中国能源结构主要是以煤为主，煤、石油、天然气在我国能源消耗中共占
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：
919623953 微信：tsat168
94%，这三种能源属于 能源（选填“可再生”或“不可再生”），这种能源结构是 （选
填‘‘合理’’或“不合理”）的。
9.【河南省安阳市2015年中考二模】Wi-Fi是一种可以将个人电脑、手机等终端设备以无线方式互相连接的
技术。常见的连接方式是通过一个无线路由器来实现的。图2为常见的无线路由器，它是通过
波向四周的终端设备传递信息，其传播速度 （选填“大于”、“小 于”或“等于”）光速。
10【上海市松江区2015年中考初三物理二模考试】在图10中，根据磁感线的方向，标出通电螺线管和小磁针
的N、S极及电源的正、负极。
