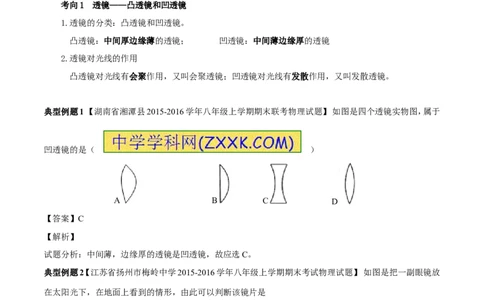

考向1 透镜——凸透镜和凹透镜
1.透镜的分类：凸透镜和凹透镜。
凸透镜：中间厚边缘薄的透镜； 凹透镜：中间薄边缘厚的透镜
2.透镜对光线的作用
凸透镜对光线有会聚作用，又叫会聚透镜；凹透镜对光线有发散作用，又叫发散透镜。
典型例题1 【湖南省湘潭县2015-2016学年八年级上学期期末联考物理试题】 如图是四个透镜实物图，属于
凹透镜的是（ ）
A B C D
【答案】C
【解析】
试题分析：中间薄，边缘厚的透镜是凹透镜，故应选C。
典型例题2【江苏省扬州市梅岭中学2015-2016学年八年级上学期期末考试物理试题】 如图是把一副眼镜放
在太阳光下，在地面上看到的情形，由此可以判断该镜片是
[来源:学科网][来源:学科网ZXXK]
A．凹透镜 B．凹面镜 C．凸透镜 D．凸面镜
【答案】A
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
试题分析：凸透镜和凹透镜的区分：（1）边缘薄、中间厚的凸透镜，边缘厚、中间薄的凹透镜；（2）对光起会聚
作用的是凸透镜，对光起发散作用 的是凹透镜；（3）能
成实像的是凸透镜；能起放大作用的是凸透镜。由图可见，阳光通过眼镜
形成的光斑中间较四周暗，对光线起发散作用，因此是
凹透镜，故选A
针对练习1【广西省南宁市2015初中毕业升学考试试卷】下图是德国设计师设计的一个球形透镜太阳能系统
，通过透镜聚光之后再发电。此透镜是一个（ ）
A．凸透镜，对光线具有会聚作用
[来源:学科网ZXXK]
B．凸透镜，对光线具有发散 作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有 发散作用
针对练习2 【江苏省无锡市新区2015-2016学年八年级上学期期末考试物理试题】为了防止森林火灾，在森
林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个______镜，它对太阳
光的______作用，可能导致森林火灾．
考向2 透镜成像作图——六条特殊光线

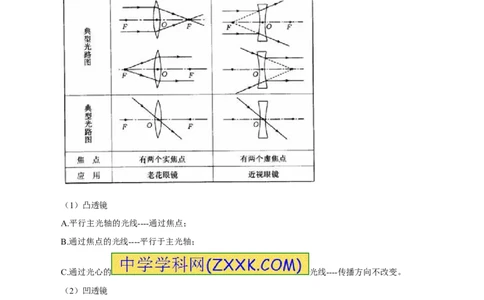

解读：三条特殊光线：（如图1所示，比较两透镜的异同）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）凸透镜
A.平行主光轴的光线----通过焦点；
B.通过焦点的光线----平行于主光轴；
C.通过光心的 光线----传播方向不改变。
（2）凹透镜
A.平行主光轴的光线----反向延长线通过同侧虚焦点；
B.正对凹透镜另一侧焦点射出的光线----平行于主光轴；
C.通过光心的光线----传播方向不改变。
典型例题1 【2016·永州卷】如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】如下图所示
【 解 析 】 根 据 凹 透 镜 对 光 的 折 射 作 用 可 知 ， 延 长 线 过 另 一 侧
焦 点 的 光
线 经
凹 透 镜 折 射 后 将 平 行 于
主 光 轴 ，
过光心的光线经凹透镜折射后传播方向不改变，如上
图所示。
典型例题2 【甘肃省嘉峪关市第六中学2015-2016学年八年级上学期末考试】完成图中所示的透镜光路图。
【答案】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】
试题分析：经透镜折射的三条特殊光线：过光心的光线经透镜后传播方向不改变；平行于主光轴的光线，经凸
透镜后经过焦点；经凹透镜后向外发散，但其反向延长线必过焦点（所以凸透镜对光线有会聚作用，凹透镜对
光有发散作用）；经过凸透镜焦点的光线经凸透镜后平行于主光轴；射向异侧焦点的光线经凹透镜后平行于
主光轴。
点评：此题主要考查了凸透镜成像的原因及凸透镜对光线的作用．知道由物体发出的光线经凸透镜后恰
好会聚于像点．同时要掌握三条特殊的光线．
针对练习1 【辽宁省大石桥市水源二中2015-2016学年八年级上学期期末模拟物理试题】请画出下面光
线经过透镜的光路图
针对练习2 图甲中画出了蜡烛发出的三条光线，请画出它们通过凸透镜后的光路。
考向2 凸
透镜成像规律
透镜成像及应用表（将空缺部分填写完整）
物 距 像 距 像 的 性 质 应 用
（u） （v）
[来源:学科网] [来源:学科网ZXXK] 大 小 正 倒 虚 实
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
无限远 v=f 极小 \ 光斑 测焦距
u＞2f 2f＞v＞f 缩小 倒立 实像 照相机
u=2f v=2f 等大 倒立 实像 测焦距
2f＞u＞f v＞2f 放大 倒立 实像 幻灯机（投影仪）
u=f 无限远 \ \ \ 获取平行光源和测
焦距
u 同侧 放大 正立 虚像 放大镜
＜f
重点点拨焦点内外分虚实，二倍焦距分大小，实像分居两侧倒，虚像则是同侧正，物近像远像
越大，物远像近像越小。
典型例题1 【2016·宜宾卷】将一个凸透镜正对着太阳光，在凸透镜另一侧15cm处的纸上出现一个最小、最
亮的光斑，将一个物体放在该凸透镜主光轴上距光心20cm处，
则在凸透镜的另一侧光屏上会出现一个（ ）
A．正立、放大的虚像 B．正立、缩小的虚像 C．倒立、放大的实像 D．倒立、缩小的实像
【答案】C
【解析】 根据阳光聚焦方法得到焦距：太阳光射到地球上是平行光，平行于主光轴的光线经凸透镜会聚后得
到凸透镜 的焦点，凸透镜成像时，2f＞U＞f，成倒立、放
大的实像。把一个凸透镜对准太阳光，可在距凸透镜15cm处得到一个最小、最亮的光斑，所以，f=15cm，
U=20cm，2f＞U＞f，成倒立、放大的实像，故选C
【点评】 此题主要考查了凸透镜成像的应用，要熟记凸透镜成像的规律，特别搞清物距与像距之间的关系。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
针对练习1 【2016·雅安卷】如图是用来他那就凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透
镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像；若透镜位置不变，将蜡烛移到刻度为
40cm处，则（ ）
A．移动光屏，可以在屏上得到倒立放大的像
B．移动光屏，可以在屏上得到倒立缩小的像
C．移动光屏，可以在屏上得到正立放大的像
D．不论光屏移到什么位置，都不能在屏上得到蜡烛的像
针 对 练 习 2 【 2016· 上 海 卷 】 某 凸 透 镜 的 焦 距 为 10 厘 米 ， 若
物理在光屏上所成的像离该透镜的距离大于30厘米，
则物体离该透镜的距离可能为 （ ）
[来源:学科网ZXXK]
A ． 3 厘 米 B ． 13 厘 米
C． 23厘米 D． 33厘米
针 对 练 习 3 【 江 苏 省 盐 都 区 实 验 学 校 2015 届 九 年 级 下 学 期 第 二 次 模
拟】小华同学在做“研究凸透镜成像规律”实验时，将
点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏中心正好出现清晰的像（未画出）．下列说法中正确
的是
A．凸透镜的焦距为20cm B．屏上的像是倒立缩小的实像
C．蜡烛燃烧变短，屏上像的位置会下降 D．取走光屏，则凸透镜不成像
