专题 7 透镜及其应用 易错点
易错点1 对透镜对光的作用理解不透彻
凸透镜对光线有会聚作用，凹透镜对光线有发散作用.判断透镜对光线的会聚与发散，并不是看光线经过透
镜后是否相交，而是看光线经过透镜后，与原来的传播方向相比是会聚还是发散一般延长入射光线到透镜

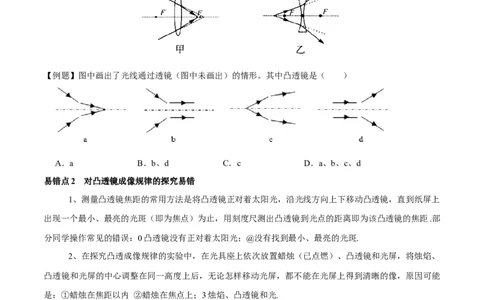

的另一侧，如图1甲、乙所示，若通过透镜后的光线相对于入射光线的延长线更靠近主光轴，则为会聚作
用；反之，则为发散作用.
【例题】图中画出了光线通过透镜（图中未画出）的情形。其中凸透镜是（ ）
A．a B．b、d C．c D．a、b、c、d
易错点2 对凸透镜成像规律的探究易错
1、测量凸透镜焦距的常用方法是将凸透镜正对着太阳光，沿光线方向上下移动凸透镜，直到纸屏上
出现一个最小、最亮的光斑（即为焦点）为止，用刻度尺测出凸透镜到光点的距离即为该凸透镜的焦距.部
分同学操作常见的错误：0凸透镜没有正对着太阳光；@没有找到最小、最亮的光斑.
2、在探究凸透成像规律的实验中，在光具座上依次放置蜡烛（已点燃）、凸透镜和光屏，将烛焰、
凸透镜和光屏的中心调整在同一高度上后，无论怎样移动光屏，都不能在光屏上得到清晰的像，原因可能
是：①蜡烛在焦距以内 ②蜡烛在焦点上；3烛焰、凸透镜和光.
屏三者的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光
屏无法移到该位置部分同学在分析上述现象时，容易错误地认为只是其中一个原因造成的.
易错点2 不能灵活运用凸透镜的成像规律
对于凸透镜成像规律，同学们要牢记：
（1）"1倍焦距分虚实"，u=f是成实像与虚像的分界点：u2时，成实像；us时，成虚像；u=时，不成像.
（2）"2倍焦距分大小"，u-2f是成放大实像与缩小实像的分界点：u2时，成缩小实像；fku<2时，成放大
原创精品资源学科网独家享有版权，侵权必究！
1
学科网（北京）股份有限公司实像；u=2时，成等大实像.
【例题】如果将物体放在凸透镜前20cm处，在屏上得到了一个放大的倒立的像，那么物体在凸透镜前
15cm处，下列说法中正确的是（ ）
A．可能成倒立放大的实像 B．一定成倒立放大的实像
C．可能成正立放大的虚像 D．可能成倒立缩小的实像
易错点3 不理解物与实像不仅上下颠倒，而且左右颠倒
物体经凸透镜成实像时，所成的实像是倒立的，即物与像不仅上下颠倒，而且左右颠倒.若将物向上移动，
则所成的实像会向下移动，如实验时间过长，蜡烛燃烧变短，则实像向光屏上方移动.实像与物体的移动方
向相反.

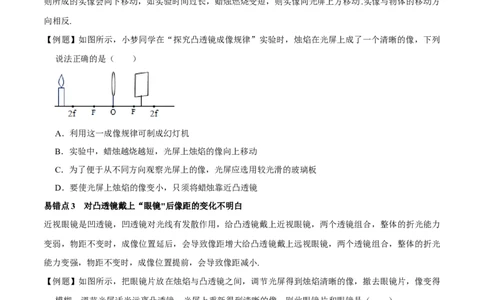

【例题】如图所示，小梦同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列
说法正确的是（ ）
A．利用这一成像规律可制成幻灯机
B．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动
C．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
D．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜
易错点3 对凸透镜戴上“眼镜"后像距的变化不明白
近视眼镜是凹透镜，凹透镜对光线有发散作用，给凸透镜戴上近视眼镜，两个透镜组合，整体的折光能力
变弱，物距不变时，成像位置延后，会导致像距增大给凸透镜戴上远视眼镜，两个透镜组合，整体的折光
能力变强，物距不变时，成像位置提前，会导致像距减小.
【例题】如图所示，把眼镜片放在烛焰与凸透镜之间，调节光屏得到烛焰清晰的像，撤去眼镜片，像变得
模糊，调节光屏适当远离凸透镜，光屏上重新得到清晰的像，则此眼镜片和眼镜是（ ）
A．凹透镜、近视眼镜 B．凹透镜、远视眼镜
C．凸透镜、近视眼镜 D．凸透镜、远视眼镜
原创精品资源学科网独家享有版权，侵权必究！
2
学科网（北京）股份有限公司易错点4 对凸透镜的动态成像问题不熟练
凸透镜成实像时，像和物分居在透镜两侧，物体离凸透镜越近，像离凸透镜越远，所成的像越大，
即“物近像远像变大”.物体经凸透镜成虚像时，像和物在凸透镜同侧，物体离凸透镜越近，像离凸透镜越
近，所成的像越小，即
“物近像近像变小”无论是成实像还是成虚像，只要物体向焦点靠近，所成的像都变大.

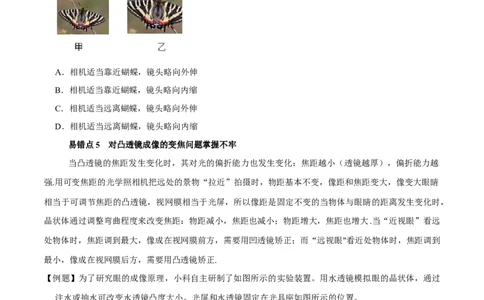

【例题】如图所示，小明周末野外旅游时发现了一只漂亮的蝴蝶，他先用相机拍摄了蝴蝶休憩的照片甲，
为了观察更清晰，他想拍摄一张放大的照片乙，此时，他应该（ ）
A．相机适当靠近蝴蝶，镜头略向外伸
B．相机适当靠近蝴蝶，镜头略向内缩
C．相机适当远离蝴蝶，镜头略向外伸
D．相机适当远离蝴蝶，镜头略向内缩
易错点5 对凸透镜成像的变焦问题掌握不牢
当凸透镜的焦距发生变化时，其对光的偏折能力也发生变化：焦距越小（透镜越厚），偏折能力越
强.用可变焦距的光学照相机把远处的景物“拉近”拍摄时，物距基本不变，像距和焦距变大，像变大眼睛
相当于可调节焦距的凸透镜，视网膜相当于光屏，所以像距是固定不变的当物体与眼睛的距离发生变化时，
晶状体通过调整弯曲程度来改变焦距：物距减小，焦距也减小；物距增大，焦距也增大.当“近视眼”看远
处物体时，焦距调到最大，像成在视网膜前方，需要用凹透镜矫正；而“远视眼"看近处物体时，焦距调到
最小，像成在视网膜后方，需要用凸透镜矫正.
【例题】为了研究眼的成像原理，小科自主研制了如图所示的实验装置。用水透镜模拟眼的晶状体，通过
注水或抽水可改变水透镜凸度大小。光屏和水透镜固定在光具座如图所示的位置。
原创精品资源学科网独家享有版权，侵权必究！
3
学科网（北京）股份有限公司（1）此时光屏上得到一个清晰的倒立 （选填“放大”、“缩小”或“等大”）的实像。
（2）向水凸透镜内注入适量水来模拟视力缺陷，发现光屏上原来清晰的像变模糊了。此时，若向
（选填“左”或“右”）侧适当移动光屏，可以再次得到清晰的像。若光屏不动，在烛焰和水凸透镜间
加一个焦距合适的 （选填“凹透镜”或“凸透镜”），光屏上也能得到清晰的像。
【专题强化训练】

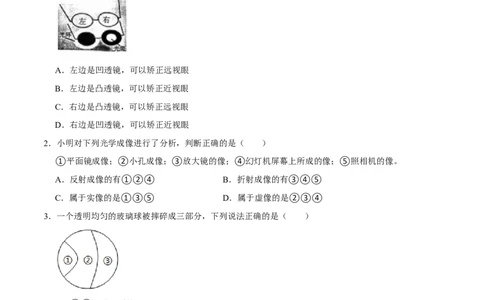

1．小明将一副眼镜放在阳光下适当位置，地面上观察到如图所示的现象关于该眼镜镜片和矫正的视力缺
陷，下列说法中正确的是（ ）
A．左边是凹透镜，可以矫正远视眼
B．左边是凸透镜，可以矫正近视眼
C．右边是凸透镜，可以矫正远视眼
D．右边是凹透镜，可以矫正近视眼
2．小明对下列光学成像进行了分析，判断正确的是（ ）
①平面镜成像；②小孔成像；③放大镜的像；④幻灯机屏幕上所成的像；⑤照相机的像。
A．反射成像的有①②④ B．折射成像的有③④⑤
C．属于实像的是①③⑤ D．属于虚像的是②③④
3．一个透明均匀的玻璃球被摔碎成三部分，下列说法正确的是（ ）
A．①②都是凸透镜
B．①③对光具有会聚作用
C．②③对光具有发散作用
D．只有①对光具有会聚作用
4．放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的
是（ ）
原创精品资源学科网独家享有版权，侵权必究！
4
学科网（北京）股份有限公司A．凸透镜可以对光线起发散作用
B．凸透镜只对平行于主光轴的光线起会聚作用
C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对光线起发散作用
D．通过凸透镜后的折射光线更靠近主光轴，仍然是一种会聚现象
5．为了模拟探究显微镜的工作原理，小明在白纸上画上红色箭头，放在高约为 15mm的透明塑料盒下方，
在盒的上方滴上一滴水，如图甲所示，通过水滴（相当于凸透镜）可看到位于水滴下方红色箭头放大的
像；将一个焦距为30cm的凸透镜放在水滴正上方，如图乙所示，保持凸透镜水平，调整凸透镜与水滴
之间的距离，会看到箭头更大的像。关于该实验，下列说法中正确的是（ ）
A．水滴模拟显微镜的目镜
B．箭头通过水滴成放大的实像
C．水滴上方的凸透镜模拟显微镜的物镜
D．水滴上方的凸透镜和投影仪成像特点相同
6．在“探究凸透镜成像规律”的实验中，蜡烛，凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一
清晰的像。下列说法正确的是（ ）
A．凸透镜对光有发散作用
B．光屏上成倒立、缩小的实像
C．利用此时的成像规律可以制成投影仪
D．蜡烛燃烧一段时间后，光屏上的像会向下移
7．小明利用凸透镜模拟晶状体，光屏模拟视网膜，设计模拟某种眼病及其矫正后的实验，其步骤如图所
原创精品资源学科网独家享有版权，侵权必究！
5
学科网（北京）股份有限公司示。步骤 3“矫正”这种眼病，让烛焰清晰的像成在“视网膜”上，可行的方案是（ ）
A．将凸透镜换成凹透镜
B．将蜡烛向靠近凸透镜的位置移动
C．将一个适当的凸透镜放在原凸透镜与蜡烛间的某个恰当位置
D．将一个适当的凹透镜放在原凸透镜与蜡烛间的某个恰当位置
二．填空题（共5小题）
8．2021年12月9日，三位“太空教师”在中国空间站为广大青少年带来了一场精彩的太空科普课。王亚
平老师向水膜中注水变成一个亮晶晶的大水球，叶光富老师立即向水球内注入空气，在其中形成一个球
形气泡，此时水球产生了双重成像，中间和外部分别形成一正一倒两个像，这是因为气泡将水球的中心
部分变成两个 （选填“凸”或“凹”）透镜的组合从而形成一个正立的 （选填
“实像”或“虚像”），周围部分仍是凸透镜形成了倒立的 （选填“实像”或“虚像”）。
原创精品资源学科网独家享有版权，侵权必究！
6
学科网（北京）股份有限公司9．如图所示，圆柱形玻璃瓶里装满水，把一支铅笔水平地放在靠近玻璃瓶的一侧，透过玻璃瓶可以看到
铅笔的形状 （填“不变”或“变化”）；把铅笔由靠近玻璃瓶的位置向远处慢慢移动时，
透过玻璃瓶会看到铅笔尖逐渐 （填“变长”或“变短”），同时会看到铅笔 （填
“变粗”、“变细”或“粗细不变”），到某一位置以后，铅笔尖的方向 （填“会”或
“不会”）改变。
10．如图取一个大烧杯，里面充以烟雾，倒扣在桌面上，在杯底放一个凸透镜或凹透镜，用手电筒射出一
束平行光束，垂直照射透镜。此过程在探究透镜 问题，杯中充以烟雾是为了 。由实
验现象可得出的实验结论是：凸透镜对光具有 作用；凹透镜对光具有 作用。
11．如图所示，位于凸透镜主光轴上某发光点P发出红、黄、绿三色复色光，当用与主光轴相垂直的毛玻
璃屏从透镜附近沿轴方向右移动时，在屏上将依次看到 亮点。
12．如图所示，在探究“凸透镜成像的规律”实验中，蜡烛、透镜、光屏的位置如图所示，光屏上成一个
原创精品资源学科网独家享有版权，侵权必究！
7
学科网（北京）股份有限公司倒立、 的像，应用这一原理可制成 ；（选填“放大镜”、“投影仪”或“照相
机”）若再将蜡烛远离透镜，同时将光屏 （选填“远离”或“靠近”）透镜，才能在光屏上
再次成一个清晰的像。
