专题 7 透镜及其应用 易错点
易错点1 对透镜对光的作用理解不透彻

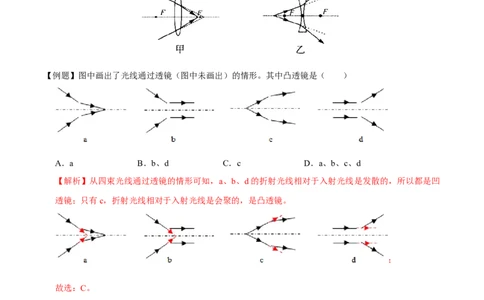

凸透镜对光线有会聚作用，凹透镜对光线有发散作用.判断透镜对光线的会聚与发散，并不是看光线经过透
镜后是否相交，而是看光线经过透镜后，与原来的传播方向相比是会聚还是发散一般延长入射光线到透镜
的另一侧，如图1甲、乙所示，若通过透镜后的光线相对于入射光线的延长线更靠近主光轴，则为会聚作
用；反之，则为发散作用.
【例题】图中画出了光线通过透镜（图中未画出）的情形。其中凸透镜是（ ）
A．a B．b、d C．c D．a、b、c、d
【解析】从四束光线通过透镜的情形可知，a、b、d的折射光线相对于入射光线是发散的，所以都是凹
透镜；只有c，折射光线相对于入射光线是会聚的，是凸透镜。
；
故选：C。
易错点2 对凸透镜成像规律的探究易错
1、测量凸透镜焦距的常用方法是将凸透镜正对着太阳光，沿光线方向上下移动凸透镜，直到纸屏上
出现一个最小、最亮的光斑（即为焦点）为止，用刻度尺测出凸透镜到光点的距离即为该凸透镜的焦距.部
分同学操作常见的错误：0凸透镜没有正对着太阳光；@没有找到最小、最亮的光斑.
2、在探究凸透成像规律的实验中，在光具座上依次放置蜡烛（已点燃）、凸透镜和光屏，将烛焰、
凸透镜和光屏的中心调整在同一高度上后，无论怎样移动光屏，都不能在光屏上得到清晰的像，原因可能
是：①蜡烛在焦距以内 ②蜡烛在焦点上；3烛焰、凸透镜和光.
原创精品资源学科网独家享有版权，侵权必究！
1
学科网（北京）股份有限公司屏三者的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光
屏无法移到该位置部分同学在分析上述现象时，容易错误地认为只是其中一个原因造成的.
易错点2 不能灵活运用凸透镜的成像规律
对于凸透镜成像规律，同学们要牢记：
（1）"1倍焦距分虚实"，u=f是成实像与虚像的分界点：u2时，成实像；us时，成虚像；u=时，不成像.
（2）"2倍焦距分大小"，u-2f是成放大实像与缩小实像的分界点：u2时，成缩小实像；fku<2时，成放大
实像；u=2时，成等大实像.

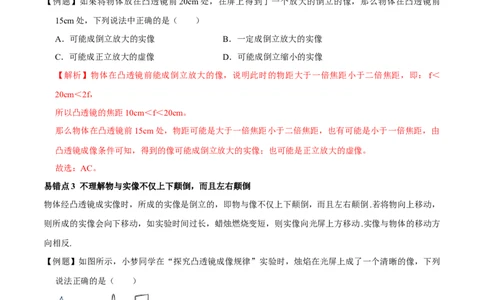

【例题】如果将物体放在凸透镜前20cm处，在屏上得到了一个放大的倒立的像，那么物体在凸透镜前
15cm处，下列说法中正确的是（ ）
A．可能成倒立放大的实像 B．一定成倒立放大的实像
C．可能成正立放大的虚像 D．可能成倒立缩小的实像
【解析】物体在凸透镜前能成倒立放大的像，说明此时的物距大于一倍焦距小于二倍焦距，即：f＜
20cm＜2f，
所以凸透镜的焦距10cm＜f＜20cm。
那么物体在凸透镜前15cm处，物距可能是大于一倍焦距小于二倍焦距，也有可能是小于一倍焦距，由
凸透镜成像条件可知，得到的像可能成倒立放大的实像；也可能是正立放大的虚像。
故选：AC。
易错点3 不理解物与实像不仅上下颠倒，而且左右颠倒
物体经凸透镜成实像时，所成的实像是倒立的，即物与像不仅上下颠倒，而且左右颠倒.若将物向上移动，
则所成的实像会向下移动，如实验时间过长，蜡烛燃烧变短，则实像向光屏上方移动.实像与物体的移动方
向相反.
【例题】如图所示，小梦同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列
说法正确的是（ ）
A．利用这一成像规律可制成幻灯机
B．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动
C．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
D．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜
原创精品资源学科网独家享有版权，侵权必究！
2
学科网（北京）股份有限公司【解析】由图知，蜡烛放在2倍焦距之外，所以此时成缩小、倒立的实像。照相机是根据这个原理制成
的。而幻灯机是根据物距处于f和2f之间时，成放大、倒立的实像原理制成。所以A说法错误。
由于成的实像是倒立的，所以蜡烛越烧越短，光屏上烛焰的像越向上移动，所以B说法正确。
为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的毛玻璃板。所以C说法错误。
要使光屏上的烛焰的像变小，蜡烛应远离凸透镜。所以D说法错误。
故选：B。

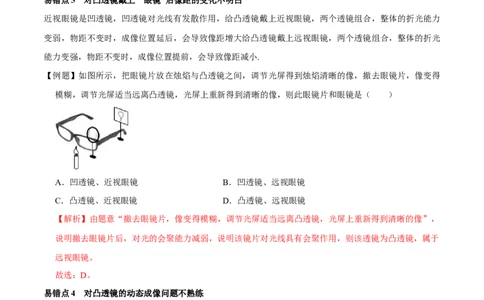

易错点3 对凸透镜戴上“眼镜"后像距的变化不明白
近视眼镜是凹透镜，凹透镜对光线有发散作用，给凸透镜戴上近视眼镜，两个透镜组合，整体的折光能力
变弱，物距不变时，成像位置延后，会导致像距增大给凸透镜戴上远视眼镜，两个透镜组合，整体的折光
能力变强，物距不变时，成像位置提前，会导致像距减小.
【例题】如图所示，把眼镜片放在烛焰与凸透镜之间，调节光屏得到烛焰清晰的像，撤去眼镜片，像变得
模糊，调节光屏适当远离凸透镜，光屏上重新得到清晰的像，则此眼镜片和眼镜是（ ）
A．凹透镜、近视眼镜 B．凹透镜、远视眼镜
C．凸透镜、近视眼镜 D．凸透镜、远视眼镜
【解析】由题意“撤去眼镜片，像变得模糊，调节光屏适当远离凸透镜，光屏上重新得到清晰的像”，
说明撤去眼镜片后，对光的会聚能力减弱，说明该镜片对光线具有会聚作用，则该透镜为凸透镜，属于
远视眼镜。
故选：D。
易错点4 对凸透镜的动态成像问题不熟练
凸透镜成实像时，像和物分居在透镜两侧，物体离凸透镜越近，像离凸透镜越远，所成的像越大，
即“物近像远像变大”.物体经凸透镜成虚像时，像和物在凸透镜同侧，物体离凸透镜越近，像离凸透镜越
近，所成的像越小，即
“物近像近像变小”无论是成实像还是成虚像，只要物体向焦点靠近，所成的像都变大.
【例题】如图所示，小明周末野外旅游时发现了一只漂亮的蝴蝶，他先用相机拍摄了蝴蝶休憩的照片甲，
为了观察更清晰，他想拍摄一张放大的照片乙，此时，他应该（ ）
原创精品资源学科网独家享有版权，侵权必究！
3
学科网（北京）股份有限公司A．相机适当靠近蝴蝶，镜头略向外伸
B．相机适当靠近蝴蝶，镜头略向内缩
C．相机适当远离蝴蝶，镜头略向外伸
D．相机适当远离蝴蝶，镜头略向内缩

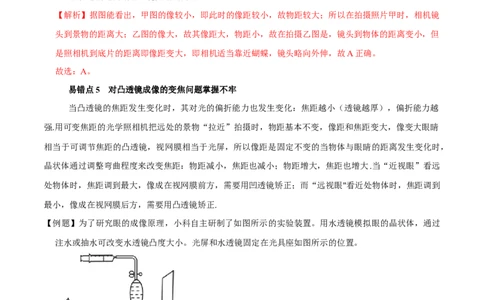

【解析】据图能看出，甲图的像较小，即此时的像距较小，故物距较大；所以在拍摄照片甲时，相机镜
头到景物的距离大；乙图的像大，故其像距大，物距小，故在拍摄乙图是，镜头到物体的距离变小，但
是照相机到底片的距离即像距变大，即相机适当靠近蝴蝶，镜头略向外伸，故A正确。
故选：A。
易错点5 对凸透镜成像的变焦问题掌握不牢
当凸透镜的焦距发生变化时，其对光的偏折能力也发生变化：焦距越小（透镜越厚），偏折能力越
强.用可变焦距的光学照相机把远处的景物“拉近”拍摄时，物距基本不变，像距和焦距变大，像变大眼睛
相当于可调节焦距的凸透镜，视网膜相当于光屏，所以像距是固定不变的当物体与眼睛的距离发生变化时，
晶状体通过调整弯曲程度来改变焦距：物距减小，焦距也减小；物距增大，焦距也增大.当“近视眼”看远
处物体时，焦距调到最大，像成在视网膜前方，需要用凹透镜矫正；而“远视眼"看近处物体时，焦距调到
最小，像成在视网膜后方，需要用凸透镜矫正.
【例题】为了研究眼的成像原理，小科自主研制了如图所示的实验装置。用水透镜模拟眼的晶状体，通过
注水或抽水可改变水透镜凸度大小。光屏和水透镜固定在光具座如图所示的位置。
（1）此时光屏上得到一个清晰的倒立 （选填“放大”、“缩小”或“等大”）的实像。
（2）向水凸透镜内注入适量水来模拟视力缺陷，发现光屏上原来清晰的像变模糊了。此时，若向
（选填“左”或“右”）侧适当移动光屏，可以再次得到清晰的像。若光屏不动，在烛焰和水凸透镜间
原创精品资源学科网独家享有版权，侵权必究！
4
学科网（北京）股份有限公司加一个焦距合适的 （选填“凹透镜”或“凸透镜”），光屏上也能得到清晰的像。
【解析】（1）由图可知，物距大于像距，并且能在光屏上成实像，所以物距一定是在二倍焦距之外，
所以成的是倒立、缩小的实像；
（2）向水凸透镜内注入水，凸透镜变厚，此时凸透镜对光的折射作用变强，像将成在光屏之前，所以
将光屏向左移动，
凸透镜变厚，此时凸透镜对光的折射作用变强，要使光屏上也能得到清晰的像，应在烛焰和水凸透镜间
加一个焦距合适的凹透镜；
故答案为：（1）缩小； （2）左；凹透镜。
【专题强化训练】
1．小明将一副眼镜放在阳光下适当位置，地面上观察到如图所示的现象关于该眼镜镜片和矫正的视力缺
陷，下列说法中正确的是（ ）
A．左边是凹透镜，可以矫正远视眼
B．左边是凸透镜，可以矫正近视眼
C．右边是凸透镜，可以矫正远视眼
D．右边是凹透镜，可以矫正近视眼
【解析】AB、由图可见，阳光通过左边眼镜片形成的光斑中间较四周暗，对光线起发散作用，因此是
凹透镜，凹透镜可以矫正近视眼，故AB错误。
CD、阳光通过右边眼镜片形成的光斑中间较亮，对光线起会聚作用，因此是凸透镜。
远视眼所成的像在视网膜的后方，为了使像正好呈在视网膜上，应使光线提前会聚，使所成的像相对于
晶状体前移，所以应配戴会聚透镜即凸透镜，故C正确、D错误。
故选：C。
2．小明对下列光学成像进行了分析，判断正确的是（ ）
①平面镜成像；②小孔成像；③放大镜的像；④幻灯机屏幕上所成的像；⑤照相机的像。
A．反射成像的有①②④ B．折射成像的有③④⑤
C．属于实像的是①③⑤ D．属于虚像的是②③④
【解析】
①平面镜成像，是由光的反射形成的正立等大的虚像；
原创精品资源学科网独家享有版权，侵权必究！
5
学科网（北京）股份有限公司②小孔成像，是由光的直线传播形成的实像；
③放大镜成像，属于凸透镜成像，是由光的折射形成的正立放大的虚像；
④幻灯机屏幕上所成的像，属于凸透镜成像，是由光的折射形成的倒立放大的实像；
⑤照相机中所成的像，属于凸透镜成像，是由光的折射形成的倒立缩小的实像。
综上所述，属于实像的是②④⑤；属于虚像的是①③；属于折射成像的是③④⑤；属于反射成像
的是①．故只有选项B正确。
故选：B。
3．一个透明均匀的玻璃球被摔碎成三部分，下列说法正确的是（ ）
A．①②都是凸透镜
B．①③对光具有会聚作用
C．②③对光具有发散作用
D．只有①对光具有会聚作用
【解析】由图可知，①③中间厚边缘薄，属于凸透镜，对光具有会聚作用；②中间薄边缘厚，属于凹
透镜，对光线具有发散作用。
综上分析可知，选项ACD错误、B正确。
故选：B。
4．放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的
是（ ）
A．凸透镜可以对光线起发散作用
B．凸透镜只对平行于主光轴的光线起会聚作用
C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对光线起发散作用
D．通过凸透镜后的折射光线更靠近主光轴，仍然是一种会聚现象
原创精品资源学科网独家享有版权，侵权必究！
6
学科网（北京）股份有限公司【解析】A、凸透镜又叫会聚透镜，可以对光线起会聚作用，故A错误；
B、凸透镜不只是对平行于主光轴的光线起会聚作用，对其他光线也有会聚作用，故B错误；
C、通过凸透镜后的光线发散程度比原来小，因为凸透镜的作用是对光线起会聚作用，故C错误；
D、如果不经过凸透镜，光线将沿着红色光线的方向射出，当经过凸透镜后的光线发散程度比原来小。
仍然是会聚的一种现象，如下图所示：
故D正确。
故选：D。
5．为了模拟探究显微镜的工作原理，小明在白纸上画上红色箭头，放在高约为 15mm的透明塑料盒下方，
在盒的上方滴上一滴水，如图甲所示，通过水滴（相当于凸透镜）可看到位于水滴下方红色箭头放大的
像；将一个焦距为30cm的凸透镜放在水滴正上方，如图乙所示，保持凸透镜水平，调整凸透镜与水滴
之间的距离，会看到箭头更大的像。关于该实验，下列说法中正确的是（ ）
A．水滴模拟显微镜的目镜
B．箭头通过水滴成放大的实像
C．水滴上方的凸透镜模拟显微镜的物镜
D．水滴上方的凸透镜和投影仪成像特点相同
【解析】
A、小水滴接近圆形，所以其相当于一个焦距很小的凸透镜，是当作显微镜的物镜来使用的，故A错误；
B、小水滴与投影仪成像特点相同，成的是倒立、放大的实像，故B正确；
CD、水滴上方的凸透镜模拟显微镜的目镜，而目镜相当于一个放大镜，故CD错误。
故选：B。
6．在“探究凸透镜成像规律”的实验中，蜡烛，凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一
原创精品资源学科网独家享有版权，侵权必究！
7
学科网（北京）股份有限公司清晰的像。下列说法正确的是（ ）
A．凸透镜对光有发散作用
B．光屏上成倒立、缩小的实像
C．利用此时的成像规律可以制成投影仪
D．蜡烛燃烧一段时间后，光屏上的像会向下移
【解析】A、凸透镜是会聚透镜，对光线有会聚作用，故A错误；
BC、由图可知，像距小于物距，凸透镜成倒立缩小的实像，是照相机的成像原理，故B正确，C错误；
D、蜡烛燃烧一段时间后，蜡烛变短，烛焰的位置向下移动，根据光线过透镜的光心不改变方向，像的
位置向上移动，故D错误。
故选：B。
7．小明利用凸透镜模拟晶状体，光屏模拟视网膜，设计模拟某种眼病及其矫正后的实验，其步骤如图所
示。步骤 3“矫正”这种眼病，让烛焰清晰的像成在“视网膜”上，可行的方案是（ ）
原创精品资源学科网独家享有版权，侵权必究！
8
学科网（北京）股份有限公司A．将凸透镜换成凹透镜
B．将蜡烛向靠近凸透镜的位置移动
C．将一个适当的凸透镜放在原凸透镜与蜡烛间的某个恰当位置
D．将一个适当的凹透镜放在原凸透镜与蜡烛间的某个恰当位置
【解析】A、眼球内的晶状体相当于一个凸透镜，所以不能将凸透镜换成凹透镜，故A错误；
B、将蜡烛向靠近凸透镜的位置移动，根据凸透镜成实像时，物近像远像变大可知，光屏应向右移动，
故B错误；
CD、由图可知，近处蜡烛能在视网膜上成清晰的像，将蜡烛移到远处，视网膜位置出现模糊的光斑，
这说明能看清近处的物体，看不清远处的物体，属于近视眼，近视眼需要用凹透镜的镜片进行矫正，故
C正确，D错误。
故选：C。
二．填空题（共5小题）
8．2021年12月9日，三位“太空教师”在中国空间站为广大青少年带来了一场精彩的太空科普课。王亚
平老师向水膜中注水变成一个亮晶晶的大水球，叶光富老师立即向水球内注入空气，在其中形成一个球
形气泡，此时水球产生了双重成像，中间和外部分别形成一正一倒两个像，这是因为气泡将水球的中心
部分变成两个 凹 （选填“凸”或“凹”）透镜的组合从而形成一个正立的 虚像 （选填“实
像”或“虚像”），周围部分仍是凸透镜形成了倒立的 实像 （选填“实像”或“虚像”）。
【解析】水球因此被气泡变为了两部分，中间是空气，气泡周围是水。这个时候整个水球就变成了两个
透镜，外圈成为了一个凸透镜，所以呈现出一个倒立缩小的实像，内圈相当于变成了两个凹透镜的组合，
这个时候又出现了一个正立的缩小的虚像。因此可以在水球中同时看到一正一倒的两个像。
故答案为：凹；虚像；实像。
9．如图所示，圆柱形玻璃瓶里装满水，把一支铅笔水平地放在靠近玻璃瓶的一侧，透过玻璃瓶可以看到
铅笔的形状 变化 （填“不变”或“变化”）；把铅笔由靠近玻璃瓶的位置向远处慢慢移动时，透
过玻璃瓶会看到铅笔尖逐渐 变长 （填“变长”或“变短”），同时会看到铅笔 变细 （填“变
粗”、“变细”或“粗细不变”），到某一位置以后，铅笔尖的方向 会 （填“会”或“不会”）
原创精品资源学科网独家享有版权，侵权必究！
9
学科网（北京）股份有限公司改变。
【解析】圆柱形玻璃杯，里面装满水，相当于一个凸透镜。把一支铅笔放在玻璃杯的一侧，透过玻璃杯
可以看到铅笔的形状发生变化。
把铅笔由靠近玻璃瓶的位置向远处慢慢的移动时，实际是物体逐渐远离凸透镜，由凸透镜成像的规律可
知，物体在一倍焦距内靠近焦点时，像正立且会逐渐变大，即铅笔尖变长；当物体移到焦点外时，成倒
立放大的实像，故像会突然改变方向。
故答案是：变化；变长；变细；会。
10．如图取一个大烧杯，里面充以烟雾，倒扣在桌面上，在杯底放一个凸透镜或凹透镜，用手电筒射出一
束平行光束，垂直照射透镜。此过程在探究透镜 对光线的作用 问题，杯中充以烟雾是为了 显示
光路 。由实验现象可得出的实验结论是：凸透镜对光具有 会聚 作用；凹透镜对光具有 发散
作用。
【解析】（1）右边两图，光束经透镜之后，光束变窄或变宽，此过程在探究透镜对光束有什么作用。
（2）当光照到烟雾时，烟雾颗粒对光的反射方向是不同的，会发生漫反射现象，所以我们从各角度可
以看到光的路径，杯中充以烟雾是为了显示光路；
（3）对比左边、中间两图，光线不经过透镜时，光束是直的，光束经凸透镜之后，光束先变窄后变宽
所以可说明：凸透镜对光线有会聚作用。
对比左边、右边两图，光线不经过透镜时，光束是直的，光束经凹透镜之后，光束变宽，所以可说明：
凹透镜对光线有发散作用。
故答案为：对光线的作用；显示光路；会聚；发散。
11．如图所示，位于凸透镜主光轴上某发光点P发出红、黄、绿三色复色光，当用与主光轴相垂直的毛玻
璃屏从透镜附近沿轴方向右移动时，在屏上将依次看到 绿、黄、红 亮点。
原创精品资源学科网独家享有版权，侵权必究！
10
学科网（北京）股份有限公司【解析】凸透镜是玻璃制成的，同一个凸透镜，不同颜色的光波长不同，凸透镜对其折射率不同。玻璃
对绿光的折射程度比红光大。也就是说，对于绿光的焦距比红光的小，绿、黄、红光的波长依次增大，
折射程度依此减小，所以在屏上将依次看到绿、黄、红亮点。
故答案为：绿、黄、红。
12．如图所示，在探究“凸透镜成像的规律”实验中，蜡烛、透镜、光屏的位置如图所示，光屏上成一个
倒立、 放大 的像，应用这一原理可制成 投影仪 ；（选填“放大镜”、“投影仪”或“照相
机”）若再将蜡烛远离透镜，同时将光屏 靠近 （选填“远离”或“靠近”）透镜，才能在光屏上
再次成一个清晰的像。
【解析】蜡烛、透镜、光屏的位置如图所示，物距小于像距，物距大于 1倍焦距小于2倍焦距，像距大
于2倍焦距，所成的像是倒立、放大的实像，应用这一原理可制成投影仪；凸透镜成实像时，物远像近
像变小，将蜡烛远离透镜，同时将光屏靠近透镜，才能在光屏上再次成一个清晰的像；
故答案为：放大；投影仪；靠近。
