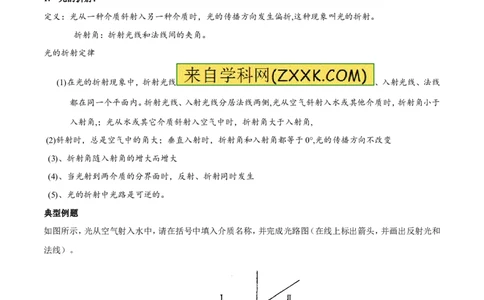

1. 光的折射：
定义：光从一种介质斜射入另一种介质时，光的传播方向发生偏折,这种现象叫光的折射。
折射角：折射光线和法线间的夹角。
光的折射定律
(1)在光的折射现象中，折射光线 、入射光线、法线
都在同一个平面内。折射光线、入射光线分居法线两侧,光从空气斜射入水或其他介质时，折射角小于
入射角,；光从水或其它介质斜射入空气中时，折射角大于入射角,
(2)斜射时，总是空气中的角大；垂直入射时，折射角和入射角都等于0°,光的传播方向不改变
(3)、折射角随入射角的增大而增大
(4)、当光射到两介质的分界面时，反射、折射同时发生
(5)、光的折射中光路是可逆的。
典型例题
如图所示，光从空气射入水中，请在括号中填入介质名称，并完成光路图（在线上标出箭头，并画出反射光和
法线）。
【答案】.如图所示：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
解析：过折射点作垂直于界面的法线，因为光是从空气斜射入水中，并且入射光线、折射光线和法线在同一平
面内，入射光线和折射光线分居法线的两侧，折射角小于入射角，所以可以确定入射光线的方向和折射光线
的方向；再根据反射光线和入射光线分居法线两侧，并且都在空气中，反射角等于入射角，标出反射光线的方
向。如图所示：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

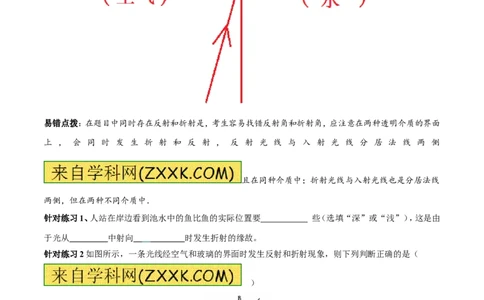

易错点拨：在题目中同时存在反射和折射是，考生容易找错反射角和折射角，应注意在两种透明介质的界面
上 ， 会 同 时 发 生 折 射 和 反 射 ， 反 射 光 线 与 入 射 光 线 分 居 法 线 两 侧
且在同种介质中；折射光线与入射光线也是分居法线
两侧，但在两种不同介质中．
针对练习1、人站在岸边看到池水中的鱼比鱼的实际位置要 些（选填“深”或“浅”），这是由
于光从 中射向 时发生折射的缘故。
针对练习2如图所示，一条光线经空气和玻璃的界面时发生反射和折射现象，则下列判断正确的是（
）
A. AA'为界面，其上方为空气 B. AA'为界面，其下方为空气
C. BB'为界面，其右方为空气 D. BB'为界面，其左方为空气
针对练习3 如图所示，一束光从玻璃砖 AB 面垂直射入，折射后从玻璃砖
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
AC 面射出, 请画出
这束光在 AC 面发生折射的光路图。
3．

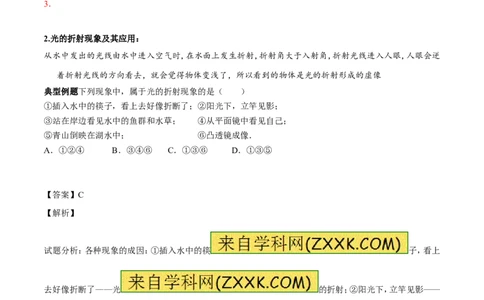

2.光的折射现象及其应用：
从水中发出的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆
着折射光线的方向看去，就会觉得物体变浅了，所以看到的物体是光的折射形成的虚像
典型例题下列现象中，属于光的折射现象的是（ ）
①插入水中的筷子，看上去好像折断了；②阳光下，立竿见影；
③站在岸边看见水中的鱼群和水草； ④从平面镜中看见自己；
⑤青山倒映在湖水中； ⑥凸透镜成像．
A．①②④ B．③④⑥ C．①③⑥ D．①③⑤
【答案】C
【解析】
试题分析：各种现象的成因：①插入水中的筷 子，看上
去好像折断了——光 的折射；②阳光下，立竿见影——
光沿直线传播；③站在岸边看见水中的鱼群和水草——光的折射；④从平面镜中看见自己——光的反射；⑤
青 山 倒 映 在 湖 水 中 — — 光 的 反 射 ； ⑥ 凸 透 镜 成 像 — — 光 的 折 射 。 所 以 由 于 光
的折射形成的是①③⑥。
易错点拨：在学习完光的直线传播、光的反射、和光的折射后考生容易搞混各种现象的成因，（1）光在同一均
匀介质中沿直线传 播．光沿直线传播的实例有：小孔成
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
像、激光准直、影子、日食和月食等；
（2）光照在不同介质面上时，会发生反射现象，平面镜成像就是具体应用；（3）光从一种介质斜射入另一种介
质时，光的传播方向就会发生偏转，即光的折射现象，凸透镜成像就是具体应用．
针对练习1潜水 员在水中看岸上的小鸟，下图中能正
确表示其光线的传播大致路径的是（ ）
针对练习2夏天暴雨后，有时天空会出现美丽的彩虹，它是光的_________形成的。(选填“折射和反射”、
“反射”或“折射”)．
针对练习3鱼儿在清澈的河水里游动，有经验的渔民看到鱼后，可以用鱼叉将鱼叉到（如图甲）（1）有
经验的渔民应该用鱼叉瞄准 位置，才能将鱼叉到；
（2）在图乙中利用光路图说明理由．
[来源:学#科#网Z#X#X#K]
2. （1）看到鱼的下方；（2）如图所示．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
1. 下列光现象中，属于折射现象的是（ ）
A. 桥 在 水 中 的 倒 影 B 、 镜 中 的 人 像 C 、 海 市 蜃 楼
D、 手影
2.如图所示，表示光从空气中射向玻璃发生反射和折射的光路是
3.【2015•揭阳市】下列现象中，属于光的折射现象的是（ ）
[来源:学.科.网][来源:]
A.小孔成像
B .晴天看见“白云在水中飘动”
[来源:学*科*网Z*X*X*K]
C.奇妙的光纤
D.近视的同学戴上眼镜后能看清物体
4. 下图中能正确表示光从空气进入玻璃的光路是（ ）
A B C D
5. 如图所示，人眼在A点看见河里B点有一条小鱼，若从A点射出一束激光，要使激光能照射到小鱼，该激
光应射向（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．B点 B．B点上方 C．B点下方 D．
B点左方或右方
[来源:.Com]
6.如图所示，在平静的湖 边有一盏路灯标记为S，潜水
爱好者在水下E处看到路灯的像为S′。请画出水下E处的人看到路灯S的
光路图，并根据平面镜成像特点画出路灯S通过水面
所成的像A。
S′
S
空气
水
E
1. 【2016•四川广安卷】当光从空气斜射进入玻璃中时，会发生折射，如图所示．画出的折射光路，正确的是（
）
[来源:Z+xx+k.Com]
A． B． C． D．
2. . 【2016•宁波卷】把一支牙刷放在镜子的前方，镜子中牙刷像的上、下部分明显“错位”了，如图所示。从
镜子的左侧面观察，发现该镜子的背面涂有反射膜，镜子的下端被磨成“v”形，使得前表面的下边成斜面状。
牙刷像“错位”（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．仅由光在前表面发生反射引起
B．仅由光在后表面发生反射引起
C．由光在前、后两个表面发生反射共同引起
D．由光在空气与玻璃的界面发生折射和光在后表面发生反射共同引起
3. 【2016·玉林、防城港、崇左卷】如图6所示，渔夫叉鱼时，应瞄准哪个方向才能叉到鱼？（ ）
图6
A．看到的鱼的前方 B．看到的鱼的方向
C．看到的鱼的上方 D．看到的鱼的下方
4. .【湖北省十堰市2015年初中毕业生学业考试】小明在一只空碗中放一枚硬币，后退到某处眼睛刚好看不
到它。另一位同学慢慢往碗中倒水时，小明在该处又看到硬币。这种现象可以用下列哪个光路图来解释？
5. 【2016·泉州卷】下列成语所描述的现象，可用光的折射现象解释的是（ ）
A．镜花水月 B．立竿见影 C．海市蜃楼 D．杯弓蛇影
6. 【2016·钦州卷】如图所示是人眼看到池底某点的光路，其中正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A． B． C． D．
7.【江西省南昌市2015年初中毕业暨中等学校招生考试】如图8所示，是光在空
气和玻璃之间发生折射的光路图，从图中可以看出，空
气在界面的 侧，折射角的大小是 ，此过程中还有部分发生了反射，反射角的大小
是 。
8. 【2016·丹东卷】.如图所示，光源S发出一条光射线射向水面，在水面处发生反射和折射，反射光线经过A
点．请画出入射光线、反射光线好折射光线的大致方向．
9【. 湖北省黄冈市2015年初中毕业生学业水平考试物理试题】潭清疑水浅，安全记心间。如图，A 是水池底某
点，请作出光线AO 的折射光线以及人从岸上看到A 的像A′。
10. 【2016•山东泰安卷】如图所示，在平静的湖边上方有一盏路灯，潜水员在水下
E处看到了路灯的像。图中A、B两点其中一点是路灯
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
的发光点，另 一点是路灯的像点。请你区分发光点、像
点，在图中画出水下E处的潜水员看到路灯的光路图。
