专题 13 电流和电路
学校：___________姓名 ：___________班级：
___________

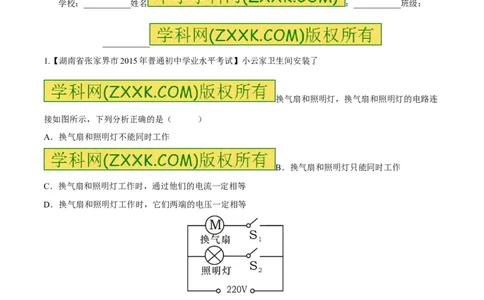

1.【湖南省张家界市2015年普通初中学业水平考试】小云家卫生间安装了
换气扇和照明灯，换气扇和照明灯的电路连
接如图所示，下列分析正确的是（ ）
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过他们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
[来源:Z#xx#k.Com]
【答案】D
【考点定位】电路的连接方式
2.【江苏省泰州市 2015年初中毕业 、升学统
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
一考试】某学校地下车库有南北两个进出口，每个进出口处装有感应开关．当有车辆从任何一个进出口经过
时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全．下列电路
图 中 ， 符 合 要 求 的 是 （ ）
[来源:.Com]
【答案】B
【解析】 根据题意要求当有车辆从任何一个进出口经过时，开关自动闭合一
段时间，值班室内的指示灯会亮，提醒门卫有
车辆通过，以便监视进出口安全，说明两个进出口的感应开关同时都能控制值班室的指示灯，两个开关又互
不影响，所以两个感应开关是并联的，而指示灯应该安装在干路上，符合题意的只有B；故答案选B。
【考点定位】电路的连接

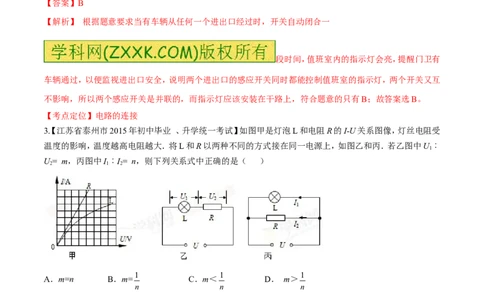

3.【江苏省泰州市2015年初中毕业 、升学统一考试】如图甲是灯泡L和电阻R的I-U关系图像，灯丝电阻受
温度的影响，温度越高电阻越大．将L和R以两种不同的方式接在同一电源上，如图乙和丙．若乙图中U︰
1
U= m，丙图中I︰I= n，则下列关系式中正确的是（ ）
2 1 2
1 1 1
A．m=n B．m= C．m＜ D． m＞
n n n
【答案】C
【考点定位】串并联电路
4.【浙江省湖州市2015年中考科学试题物理部分】连接如右图所示电路，研究串联电路中电流的特点实验时
电流表甲和乙的示数分别为 0.18 安和 0.16 安，造成两个电流表示数不同的原因可能是 （ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电流表的缘故
B．灯泡L 和L 的电阻不同
1 2
C．导线有电阻
D．灯泡L 和L 在电路中的位置
1 2
【答案】A
【解析】 串联电路中的电流处处相等，与灯泡L 和L 的电阻和位置无关，与导线有电阻无关。可能是某一个
1 2
电流表的指针没有归零；或电流表不够精密，误差太大造成的。故选A。
【考点定位】串联电路中的电流特点；实验的评估
[来源:]

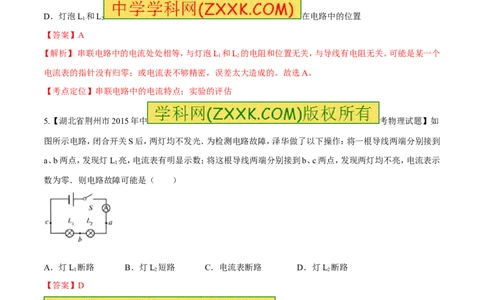

5.【湖北省荆州市2015年中 考物理试题】如
图所示电路，闭合开关S后，两灯均不发光．为检测电路故障，泽华做了以下操作：将一根导线两端分别接到
a、b两点，发现灯L 亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示
1
数为零．则电路故障可能是（ ）
A．灯L 断路 B．灯L 短路 C．电流表断路 D．灯L 断路
1 2 2 [来源:Z,xx,k.Com]
【答案】D
【考点定位】故障电路
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

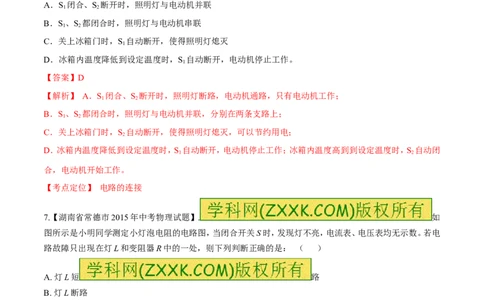

6【. 浙江省金华市2015年中考科学试题物理部分】如图是电冰箱的简化电路图，图中M是电冰箱压缩机内的
电动机，L是电冰箱内的照明灯，下列判断正确的是（ ）
A．S 闭合、S 断开时，照明灯与电动机并联
1 2
B．S、S 都闭合时，照明灯与电动机串联
1 2
C．关上冰箱门时，S 自动断开，使得照明灯熄灭
1
D．冰箱内温度降低到设定温度时，S 自动断开，电动机停止工作。
1
【答案】D
【解析】 A．S 闭合、S 断开时，照明灯断路，电动机通路，只有电动机工作；
1 2
B．S、S 都闭合时，照明灯与电动机并联，分别在两条支路上；
1 2
C．关上冰箱门时，S 自动断开，使得照明灯熄灭，可以节约用电；
2
D．冰箱内温度降低到设定温度时，S 自动断开，电动机停止工作；冰箱内温度高到到设定温度时，S 自动闭
1 2
合，电动机开始工作。
【考点定位】 电路的连接
7.【湖南省常德市2015年中考物理试题】. 如
图所示是小明同学测定小灯泡电阻的电路图，当闭合开关S时，发现灯不亮，电流表、电压表均无示数。若电
路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是： （ ）
A. 灯L短 路
[来源:]
B. 灯L断路
C. 变阻器R短路 [来源:Z.xx.k.Com]
D. 变阻器R断路
【答案】D
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】故障电路
8.【湖北省武汉市2015年中考物理试题】某同学观察他家里的电动自行车后发现：不
管捏紧左边还是右边的车闸，车尾的一盏刹
车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列
指示灯的示意 图合理的是（ ）
【答案】B
【解析】 根据题意不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，说
明左边的车闸与右边的车闸并联控制刹车灯，
而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明转向开关向左或向右
分别控制左边和右边的转向灯，符合题意的只有B，故答案选B。
【考点定位】电路
9.【山东省滨州市2015中考物理试题】、如图所示，电源电压不变，闭合开关，当滑动变阻器的滑片P向左滑
动时，下列说法正确的是 （ ）
A.电流表示数变小，电压表示数变小
B.电流表示数变小，电压表示数变大
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C.电流表示数 变大，电压表示数
变小
D.电流表示数变大，电压表示数变大
【答案】D
[来源:学*科*网]
【考点定位】动态电路
10【. 山东省滨州市2015中考物理试题】如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电
流表交换位置，电路可能出现的情况是（ ）
A．电流表、 电压表被烧毁
B．电压表示数接近电源电压
C．灯泡正常发光
D．电流表有示数
【答案】B
【解析】 由于电流表的阻值很小，电压表的阻值很大，所以电流表可以看成短路，电压表可以看成断路；若将
电压表与电流表交换位置，可知相当于把电压表串联到电路中，灯泡被短路，此时电路中电流为零，灯泡不能
发光，电压表测的是电源电压，所以应选B。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】故障电路
11.【山东省德州市2015中考物理试题】如图所示，与实物图一致的电路图是（ ）
【答案】B
【考点定位】电路与电路图
