家庭电路中电流过大的原因
[来源:学&科&网]
1．发生短路是电路中电流过大的原因之一
（1）短路：就是电流没有经过用电器而直接构成通路。
（2）原因： 发生短路时，电路中的电阻很
小，相当于导线的电阻，电路中的电流会很大。
（3）实际情况：在安装时致使火线和零线直接接通，或用电器内部火线和零线直接接通；电线或用电器的
绝缘皮由于老化而破损，致使火线和零线直接接通。
2．用电器的总功率过大是造成电流过大的另一原因
（ 1 ） 原 因 ： 电 源 电 压 一 定 ， 用 电 器 的 总 功 率 过 时 ， 根 据 公 式 I=P/
U可知，电路中的电流会过大。
（ 2 ） 实 际 情 况 ： 多 个 用 户 集 中 同 时 使 用 多 个 大
功率的用电器；一个插座上使用多个大功率
的用电器。
典型例题 （多）【北京市朝 阳区2014年
中考二模物理试题 】下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越小
B．引起家庭电路中电流过大的原因，一定是连
入电路中的用电器实际功率过大
C．金属导体中的电流 方向与其中自由电子定
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
向移动方向相反
D．家庭电路中的空气开关突然断开，应先找出引起电流过大的原因，解决后再闭合空气开关
解析：因为在家庭电路中，各用电器都是并联的，而且并联电路的等效电阻小于其中任何一个电阻，所以同时
工作的用电器越多，总电阻越小，故A选项是正确的；引起家庭电路中电流过大的原因，一是短路；二是连入
电路中的用电器实际功率过大。故B选项是错误的；因为物理学规定：正电荷定向移动的方向为电流的方向，
而自由电子带负电，所以金属导体中的电流方向与其中自由电子定向移动方向相反。故C选项是正确的；家
庭 电 路 中 的 空 气 开 关 突 然 断 开 ， 应 找 出 是 短 路 造 成 的 ； 还
是连入电路中的用电器实际功率过大造成的，
解决后再闭合空气开关。故D 选项是正确的.
答案：ACD
针对练习1 【北京市丰台区2014年初三毕业及统二练习】炎热的夏天，小雷家新安装了空调。当空调运转时，
只要将完好的电水壶插头插入插座，空气开关就跳闸，分析原因可能是（ ）
A．电水壶的插头没插入前，插座就短路 了
B．电路中用电器的总功率过大
C．电路中总电流小于空气开关的额定电流
D．电线过细而电阻大造成电路电流过大
针对练习2 【四川省宜宾市南溪区第三初级中学2014年春期中考模拟试题】（多）关于家庭电路，下列说法
中正确的是（ ）
A、家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的
B、在家庭电路中，同时工作的用电器越多，总电阻越小
C、如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大
而烧毁用电器
D、电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
针对练习3 【江苏省泰州市汪群初级中学2014届九年级下学期学情检测】小王家中的电能表如图所示，从
表盘信息可知，他家接入的用电器总功率不能超过 w。当家里只有电磁炉工作时，电能表在1min内转
15转，则该电磁炉的额定功率为________w。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:]

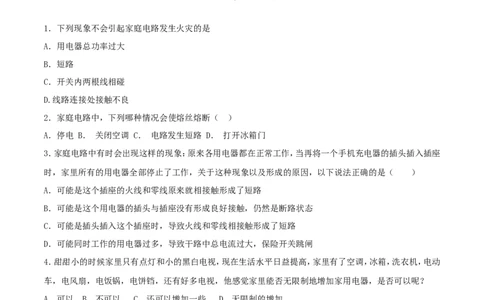

1．下列现象不会引起家庭电路发生火灾的是
A．用电器总功率过大
B．短路
C．开关内两根线相碰
D.线路连接处接触不良
2．家庭电路中，下列哪种情况会使熔丝熔断（ ）
A．停电 B． 关闭空调 C． 电路发生短路 D． 打开冰箱门
3．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座
时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
[来源:学*科*网Z*X*X*K]
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
4．甜甜小的时候家里只有点灯和小的黑白电视，现在生活水平日益提高，家里有了空调，冰箱，洗衣机，电动
车，电风扇，电饭锅，电饼铛，还有好多电视，他感觉家里能否无限制地增加家用电器，是否可以呢？
A、可以 B、不可以 C、还可以增加一些 D、无限制的增加
5．新建的居民住宅大多安装了自动空气开关。其原理如图所示，当电路由于电流过大时，电磁铁P的磁性将
变 （选填“强”或“弱”），吸引衔铁Q的力变大，使衔铁转动，闸刀在弹力作用下自动开启，切断电
路，起到保险作用。某周末，文强同学在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关
“跳闸”。则此 时“跳闸”的原因最可能是
。
[来源:]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

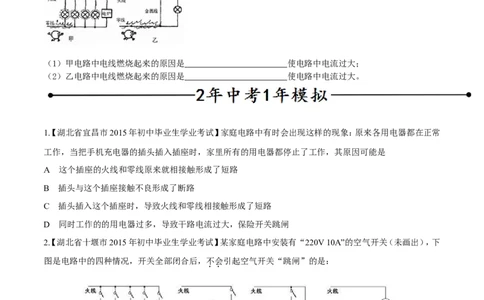

6．如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来。分析产生现象的原因：
（1）甲电路中电线燃烧起来的原因是 使电路中电流过大；
（2）乙电路中电线燃烧起来的原因是 使电路中电流过大。
1.【湖北省宜昌市2015年初中毕业生学业考试】家庭电路中有时会出现这样的现象：原来各用电器都在正常
工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能 是
A 这个插座的火线和零线原来就相接触形成了短路
B 插头与这个插座接触不良形成了断路
C 插头插入这个插座时，导致火线和零线相接触形成了短路
D 同时工作的的用电器过多，导致干路电流过大，保险开关跳闸
2【. 湖北省十堰市2015年初中毕业生学业考试】某家庭电路中安装有“220V 10A”的空气开关（未画出），下
图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是：
3、【四川省宜宾市南溪区第三初级中学2014年春期九年级物理中考模拟试题（二）】某同学在家中更换台灯
的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，
同时家中停电、保险丝烧断。其原因是（ ）
A、灯座短路 B、灯座断路 C、灯泡的接头短路 D、灯丝断路
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
4、【山东省威海市2014年初中学业考试物理试卷】家庭电路中有时会出现这样的现象：原来各用电器都在正
常工作，当再将一个手 机充电器的插头插入插座时，家
里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B ．可能是这个用电器的插头与插座没
有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
5、【2014年中考•莆田市】 明香同学周六放假回家后，发现家里的一盏电灯不亮了。于是她闭合开关S，用试
电笔测试如图中的a、b、c、d四点时，只有d点不发光（如图
），则电路的故障可能是
A.开关S接触不良 B.电灯的灯丝断了
C.电灯的灯丝被短路了 D.c、d之间的某处断路了
6、【2014年中考•徐州市】家庭电路中，下列哪种情况会使熔丝熔断（ ）
A．停电 B．关闭空调 C．电路发生短路 D．打开冰箱门
7、【2014·阜新市】在家庭电路中，以下情况会引起保险丝熔断的是（ ）
[来源:学#科#网]
A. 用测电笔接触火线 B. 将用电器的金属外壳接地
C. 用导线代替开关 D. 电路中用电器总功率过大
8【. 广东省茂名市2015年中考物理试卷】（3分）如图甲所示的两种使用测电笔的方法，正确的是 ．如图乙
所示是两种硬导线与螺钉压按式接法（箭头方向表示拧紧螺钉的方向），其中不容易造成接触不良的是 ．
如图丙所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路 ，使空气开关跳闸．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
9.【山东省淄博市2015年初中 学业考试】（3分）小莉家刚
买了一台空调，安装时空调应该与其它用电
器 （选填“串联”或“并联”），空调的金属外壳应该 。空调正常工作时，小莉把电水壶接入
电路，家里的“空气开关”跳闸 了，原因可能
是发生了短路或 。
10、【2014年中考•泰州市】（6分）如图是家庭电路的一部分．电能表的电流规格是“10（40）A”，L是“220V
22W”的节能灯，插座上接人“220V 220W”的电视机 （图中未画出）．灯和电视机同时工作，求：
（1）通过电能表的电流；
（2）连续工作4h消耗多少kW•h的电能；
（3）该电路中还能接入的用电器的最大功率．
