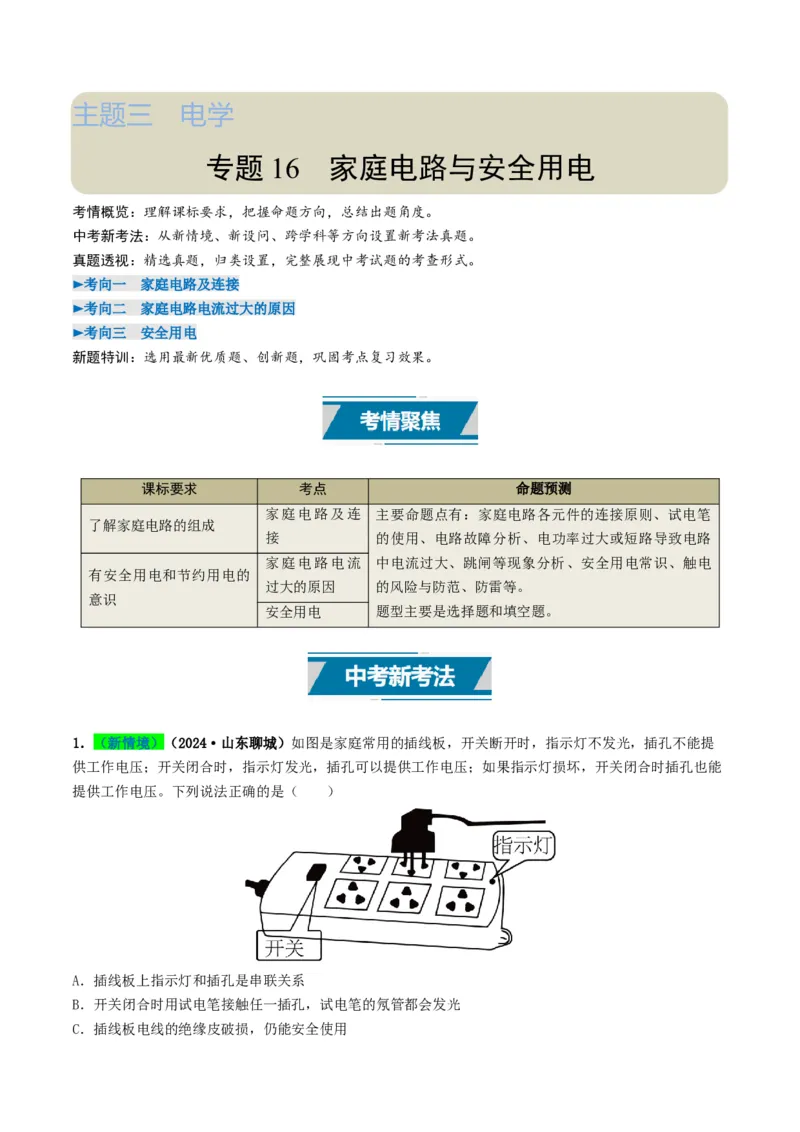

主题三 电学
专题 16 家庭电路与安全用电

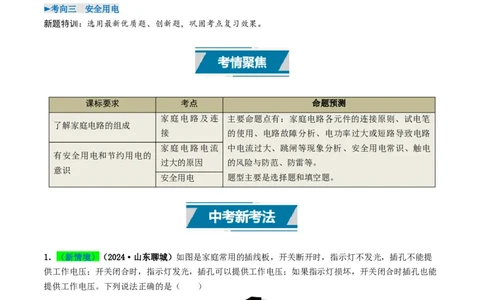

考情概览：理解课标要求，把握命题方向，总结出题角度。
中考新考法：从新情境、新设问、跨学科等方向设置新考法真题。
真题透视：精选真题，归类设置，完整展现中考试题的考查形式。
►考向一 家庭电路及连接
►考向二 家庭电路电流过大的原因
►考向三 安全用电
新题特训：选用最新优质题、创新题，巩固考点复习效果。
课标要求 考点 命题预测
家庭电路及连 主要命题点有：家庭电路各元件的连接原则、试电笔
了解家庭电路的组成
接 的使用、电路故障分析、电功率过大或短路导致电路
家庭电路电流 中电流过大、跳闸等现象分析、安全用电常识、触电
有安全用电和节约用电的
过大的原因 的风险与防范、防雷等。
意识
安全用电 题型主要是选择题和填空题。
1．（新情境）（2024·山东聊城）如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提
供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能
提供工作电压。下列说法正确的是（ ）
A．插线板上指示灯和插孔是串联关系
B．开关闭合时用试电笔接触任一插孔，试电笔的氖管都会发光

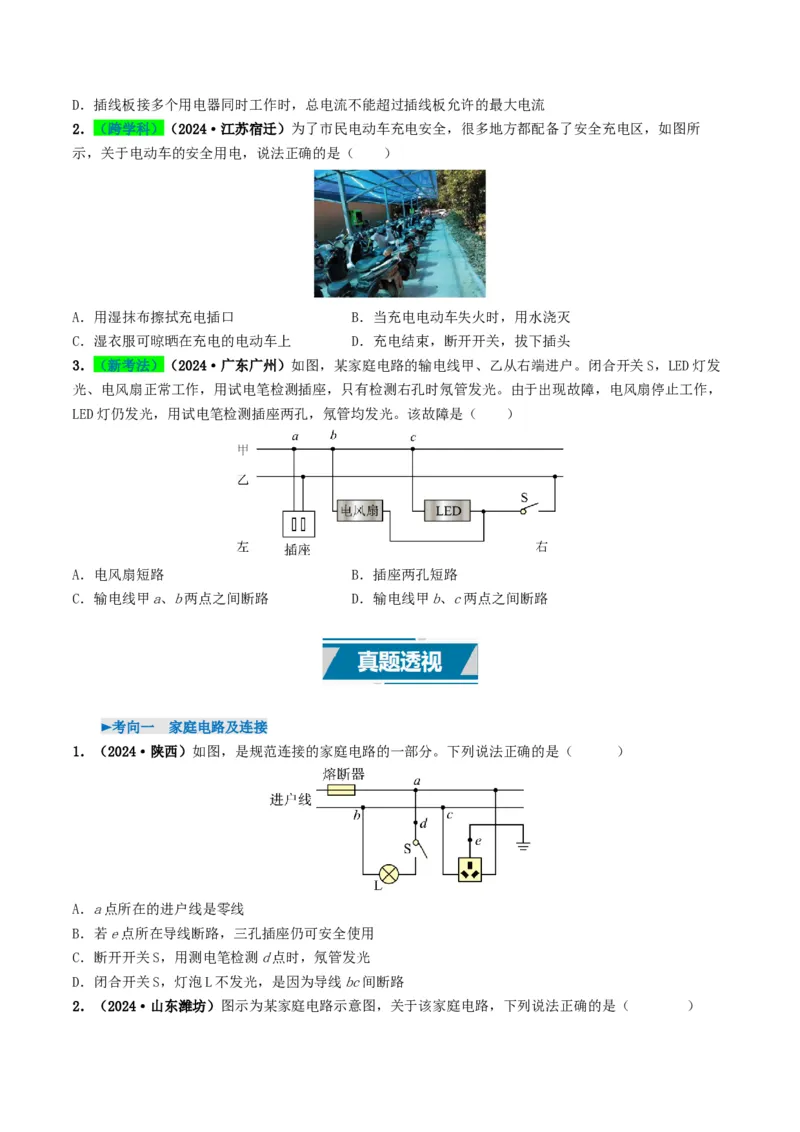

C．插线板电线的绝缘皮破损，仍能安全使用D．插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
2．（跨学科）（2024·江苏宿迁）为了市民电动车充电安全，很多地方都配备了安全充电区，如图所
示，关于电动车的安全用电，说法正确的是（ ）
A．用湿抹布擦拭充电插口 B．当充电电动车失火时，用水浇灭
C．湿衣服可晾晒在充电的电动车上 D．充电结束，断开开关，拔下插头

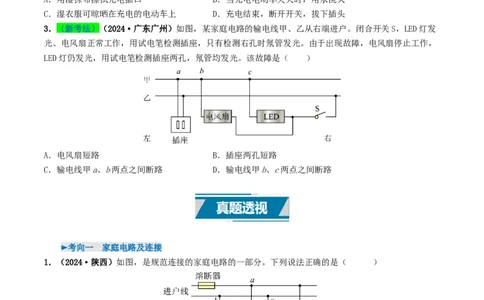

3．（新考法）（2024·广东广州）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发
光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，
LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（ ）
A．电风扇短路 B．插座两孔短路
C．输电线甲a、b两点之间断路 D．输电线甲b、c两点之间断路
►考向一 家庭电路及连接
1．（2024·陕西）如图，是规范连接的家庭电路的一部分。下列说法正确的是（ ）
A．a点所在的进户线是零线
B．若e点所在导线断路，三孔插座仍可安全使用
C．断开开关S，用测电笔检测d点时，氖管发光
D．闭合开关S，灯泡L不发光，是因为导线bc间断路

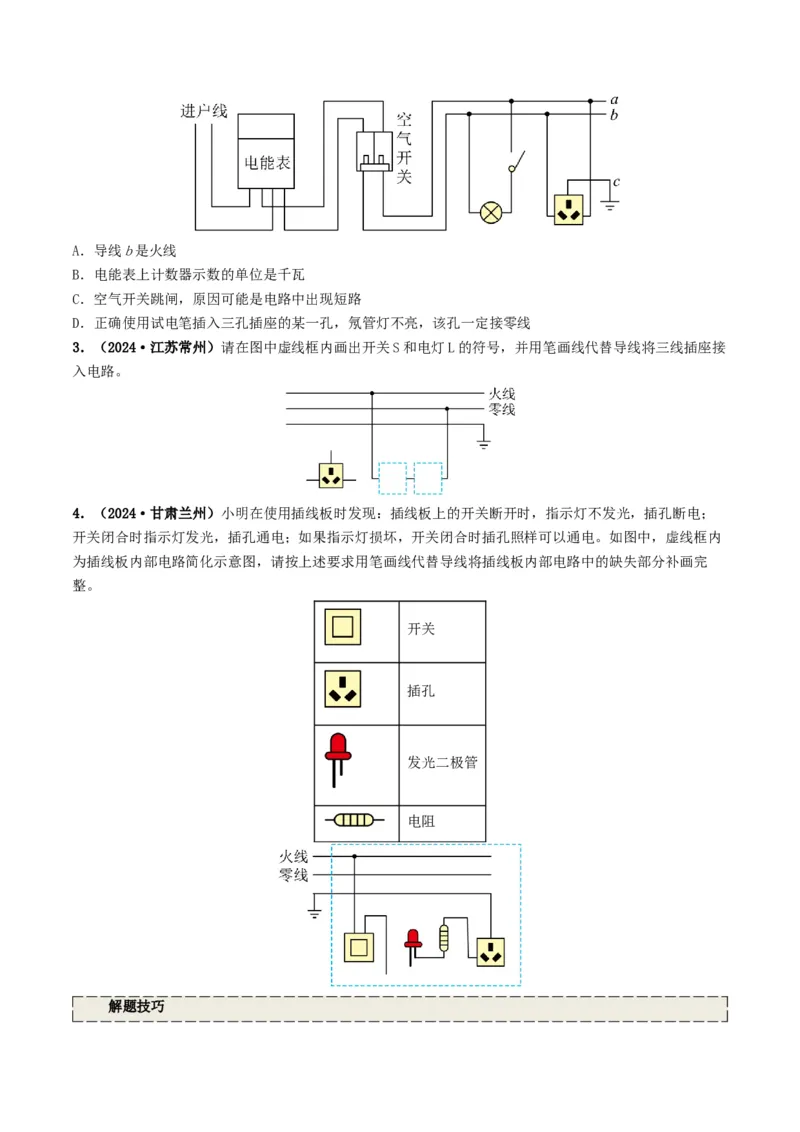

2．（2024·山东潍坊）图示为某家庭电路示意图，关于该家庭电路，下列说法正确的是（ ）A．导线b是火线
B．电能表上计数器示数的单位是千瓦
C．空气开关跳闸，原因可能是电路中出现短路
D．正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接零线

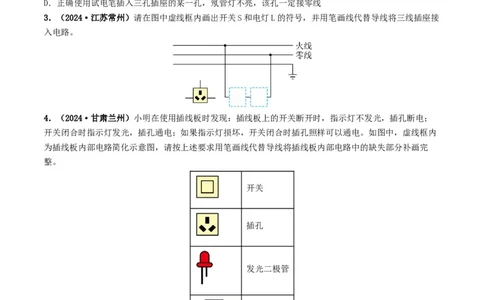

3．（2024·江苏常州）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接
入电路。
4．（2024·甘肃兰州）小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；
开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。如图中，虚线框内
为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完
整。
开关
插孔
发光二极管
电阻

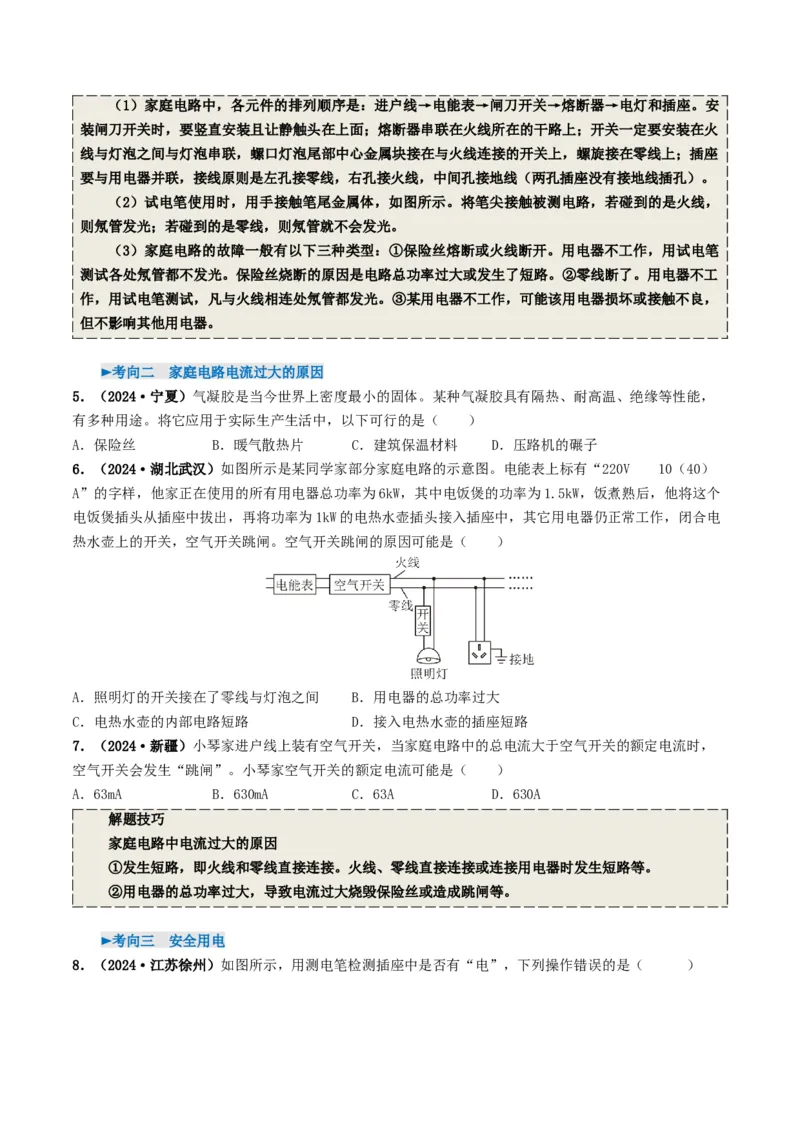

解题技巧（1）家庭电路中，各元件的排列顺序是：进户线→电能表→闸刀开关→熔断器→电灯和插座。安
装闸刀开关时，要竖直安装且让静触头在上面；熔断器串联在火线所在的干路上；开关一定要安装在火
线与灯泡之间与灯泡串联，螺口灯泡尾部中心金属块接在与火线连接的开关上，螺旋接在零线上；插座
要与用电器并联，接线原则是左孔接零线，右孔接火线，中间孔接地线（两孔插座没有接地线插孔）。
（2）试电笔使用时，用手接触笔尾金属体，如图所示。将笔尖接触被测电路，若碰到的是火线，
则氖管发光；若碰到的是零线，则氖管就不会发光。
（3）家庭电路的故障一般有以下三种类型：①保险丝熔断或火线断开。用电器不工作，用试电笔
测试各处氖管都不发光。保险丝烧断的原因是电路总功率过大或发生了短路。②零线断了。用电器不工
作，用试电笔测试，凡与火线相连处氖管都发光。③某用电器不工作，可能该用电器损坏或接触不良，
但不影响其他用电器。
►考向二 家庭电路电流过大的原因
5．（2024·宁夏）气凝胶是当今世界上密度最小的固体。某种气凝胶具有隔热、耐高温、绝缘等性能，
有多种用途。将它应用于实际生产生活中，以下可行的是（ ）
A．保险丝 B．暖气散热片 C．建筑保温材料 D．压路机的碾子

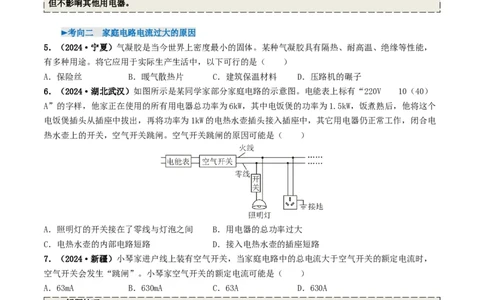

6．（2024·湖北武汉）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）
A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个
电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电
热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（ ）
A．照明灯的开关接在了零线与灯泡之间 B．用电器的总功率过大
C．电热水壶的内部电路短路 D．接入电热水壶的插座短路
7．（2024·新疆）小琴家进户线上装有空气开关，当家庭电路中的总电流大于空气开关的额定电流时，
空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是（ ）
A．63mA B．630mA C．63A D．630A
解题技巧
家庭电路中电流过大的原因
①发生短路，即火线和零线直接连接。火线、零线直接连接或连接用电器时发生短路等。
②用电器的总功率过大，导致电流过大烧毁保险丝或造成跳闸等。
►考向三 安全用电

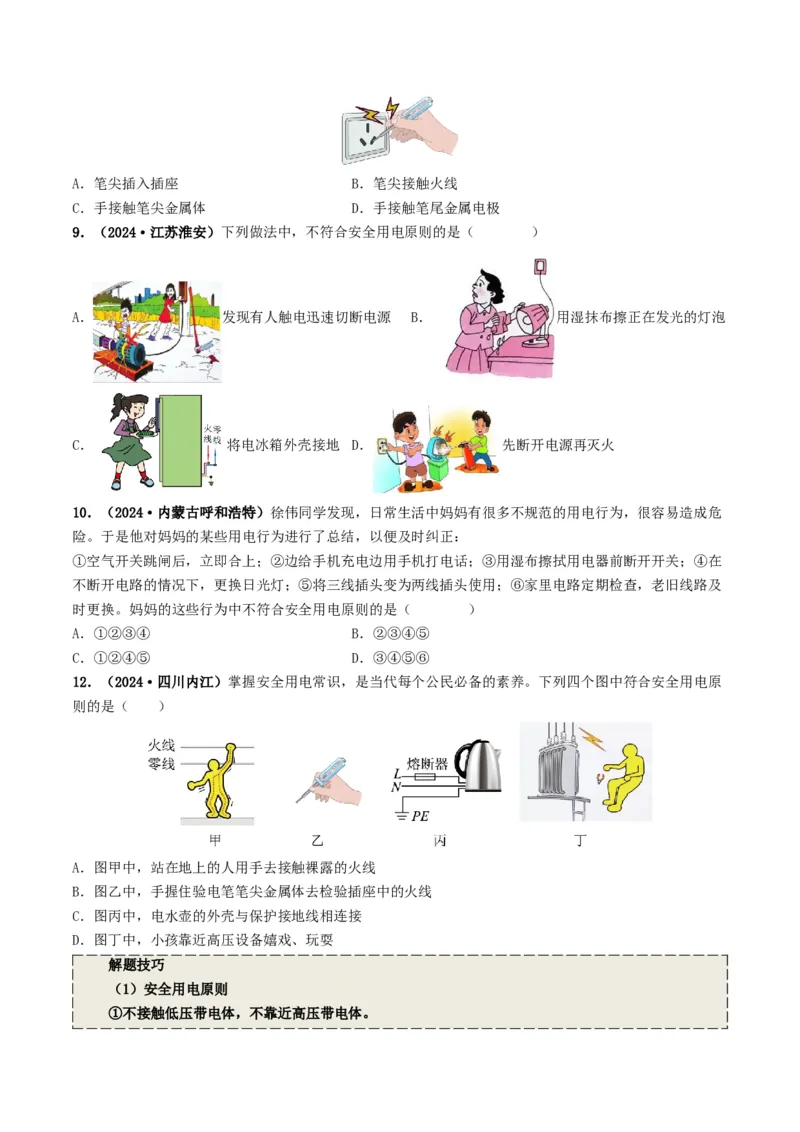

8．（2024·江苏徐州）如图所示，用测电笔检测插座中是否有“电”，下列操作错误的是（ ）A．笔尖插入插座 B．笔尖接触火线
C．手接触笔尖金属体 D．手接触笔尾金属电极
9．（2024·江苏淮安）下列做法中，不符合安全用电原则的是（ ）
A． 发现有人触电迅速切断电源 B． 用湿抹布擦正在发光的灯泡
C． 将电冰箱外壳接地 D． 先断开电源再灭火
10．（2024·内蒙古呼和浩特）徐伟同学发现，日常生活中妈妈有很多不规范的用电行为，很容易造成危
险。于是他对妈妈的某些用电行为进行了总结，以便及时纠正：
①空气开关跳闸后，立即合上；②边给手机充电边用手机打电话；③用湿布擦拭用电器前断开开关；④在
不断开电路的情况下，更换日光灯；⑤将三线插头变为两线插头使用；⑥家里电路定期检查，老旧线路及
时更换。妈妈的这些行为中不符合安全用电原则的是（ ）
A．①②③④ B．②③④⑤
C．①②④⑤ D．③④⑤⑥
12．（2024·四川内江）掌握安全用电常识，是当代每个公民必备的素养。下列四个图中符合安全用电原
则的是（ ）
A．图甲中，站在地上的人用手去接触裸露的火线
B．图乙中，手握住验电笔笔尖金属体去检验插座中的火线
C．图丙中，电水壶的外壳与保护接地线相连接
D．图丁中，小孩靠近高压设备嬉戏、玩耍
解题技巧
（1）安全用电原则
①不接触低压带电体，不靠近高压带电体。②更换灯泡、搬动电器前应断开电源开关。
③不弄湿用电器，不损坏绝缘层。
④保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
（3）通常所讲的“触电”是指一定大小的电流通过人体所引起的伤害事故。触电一般分为单线触
电和双线触电，单线触电是人体直接触摸电源、火线或漏电的用电器等，使人体与大地形成回路。双线
触电是人体的两部分（如两只手）分别接触到火线相零线，使人与电网形成回路；高压触电最常见的是
高压电弧触电和跨步电压触电。

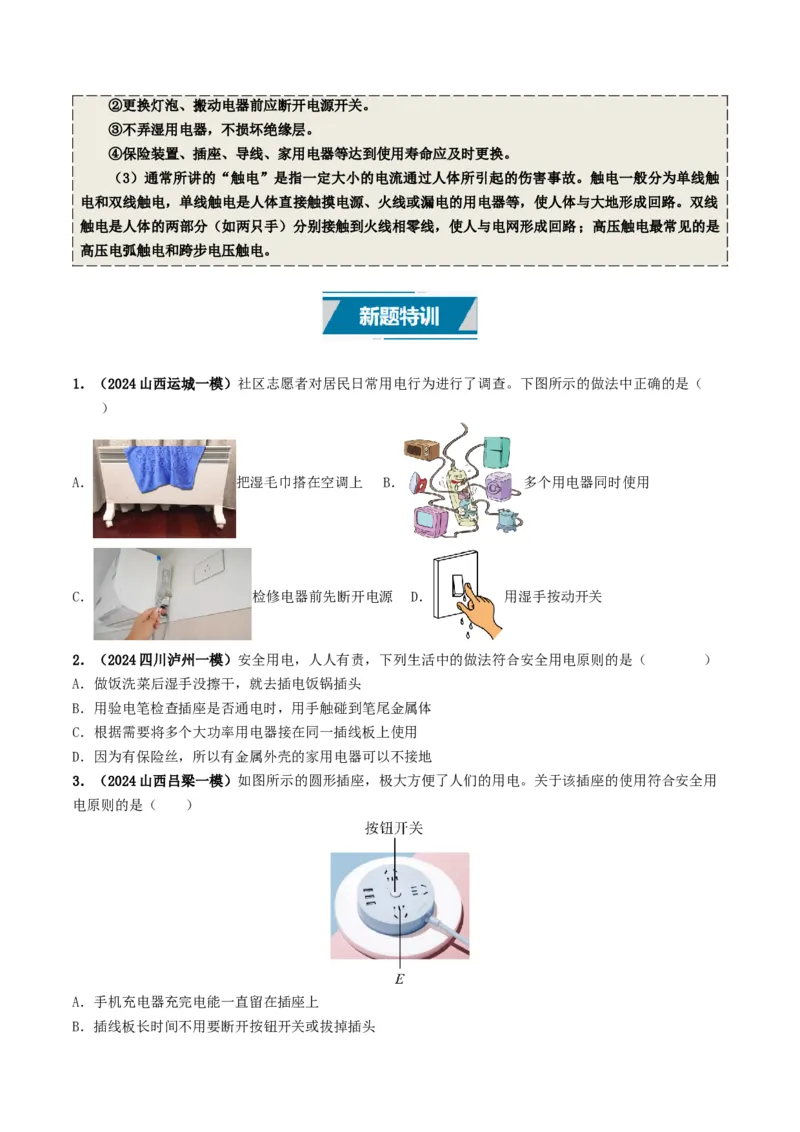

1．（2024山西运城一模）社区志愿者对居民日常用电行为进行了调查。下图所示的做法中正确的是（
）
A． 把湿毛巾搭在空调上 B． 多个用电器同时使用
C． 检修电器前先断开电源 D． 用湿手按动开关
2．（2024四川泸州一模）安全用电，人人有责，下列生活中的做法符合安全用电原则的是（ ）
A．做饭洗菜后湿手没擦干，就去插电饭锅插头
B．用验电笔检查插座是否通电时，用手触碰到笔尾金属体
C．根据需要将多个大功率用电器接在同一插线板上使用
D．因为有保险丝，所以有金属外壳的家用电器可以不接地
3．（2024山西吕梁一模）如图所示的圆形插座，极大方便了人们的用电。关于该插座的使用符合安全用
电原则的是（ ）
A．手机充电器充完电能一直留在插座上
B．插线板长时间不用要断开按钮开关或拔掉插头C．标有E的插孔应该与家庭电路的火线相连
D．该插座上可同时使用多个大功率用电器

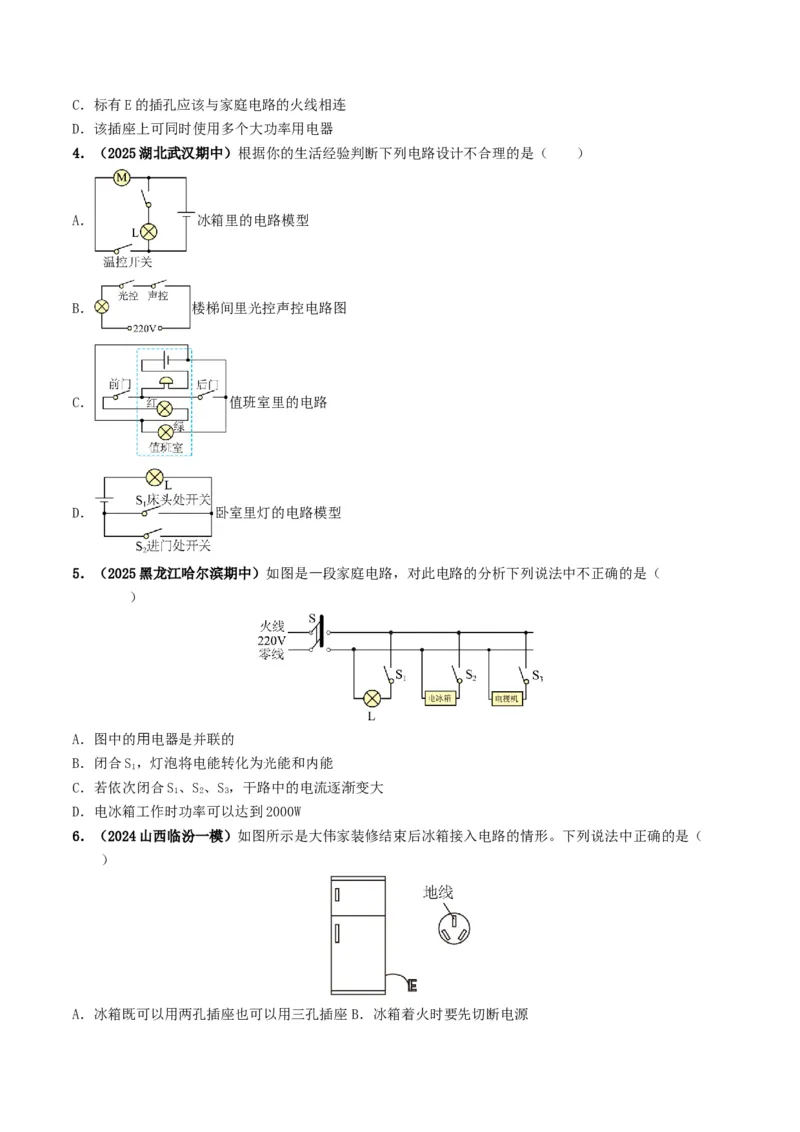

4．（2025湖北武汉期中）根据你的生活经验判断下列电路设计不合理的是（ ）
A． 冰箱里的电路模型
B． 楼梯间里光控声控电路图
C． 值班室里的电路
D． 卧室里灯的电路模型
5．（2025黑龙江哈尔滨期中）如图是⼀段家庭电路，对此电路的分析下列说法中不正确的是（
）
A．图中的⽤电器是并联的
B．闭合S，灯泡将电能转化为光能和内能
1
C．若依次闭合S、S、S，干路中的电流逐渐变大
1 2 3
D．电冰箱工作时功率可以达到2000W
6．（2024山西临汾一模）如图所示是大伟家装修结束后冰箱接入电路的情形。下列说法中正确的是（
）

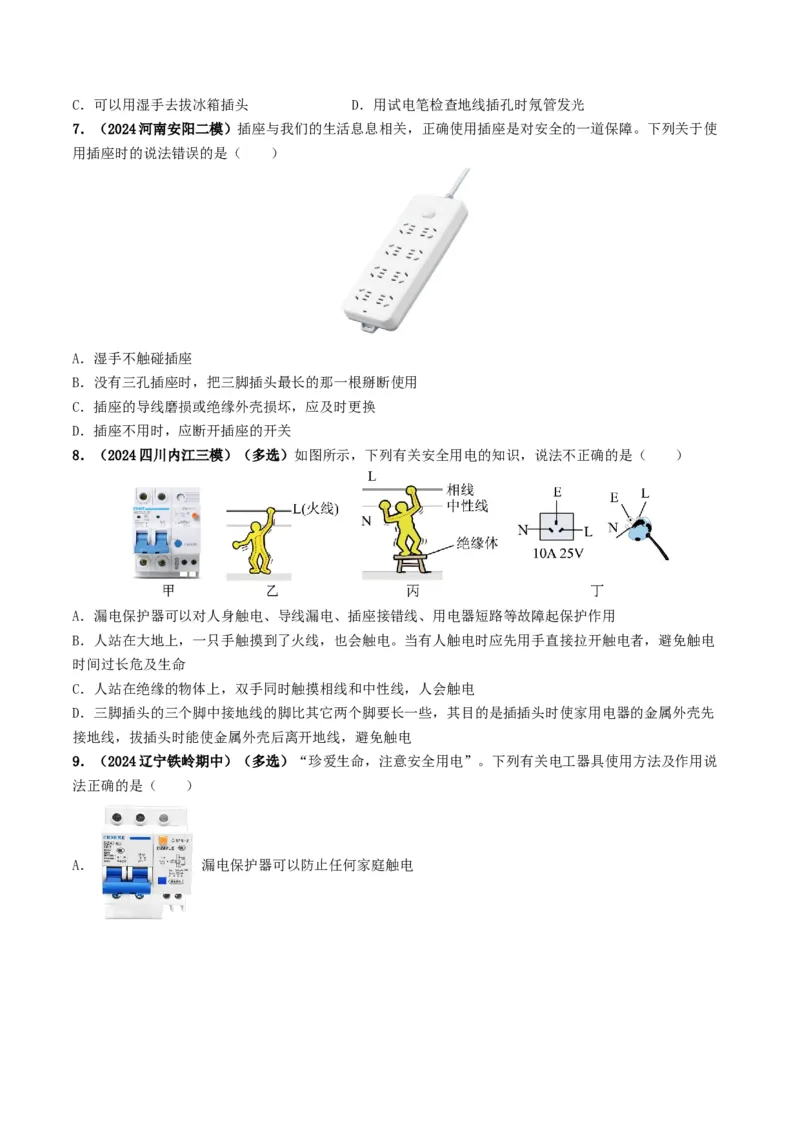

A．冰箱既可以用两孔插座也可以用三孔插座 B．冰箱着火时要先切断电源C．可以用湿手去拔冰箱插头 D．用试电笔检查地线插孔时氖管发光
7．（2024河南安阳二模）插座与我们的生活息息相关，正确使用插座是对安全的一道保障。下列关于使
用插座时的说法错误的是（ ）
A．湿手不触碰插座
B．没有三孔插座时，把三脚插头最长的那一根掰断使用
C．插座的导线磨损或绝缘外壳损坏，应及时更换
D．插座不用时，应断开插座的开关
8．（2024四川内江三模）（多选）如图所示，下列有关安全用电的知识，说法不正确的是（ ）
A．漏电保护器可以对人身触电、导线漏电、插座接错线、用电器短路等故障起保护作用
B．人站在大地上，一只手触摸到了火线，也会触电。当有人触电时应先用手直接拉开触电者，避免触电
时间过长危及生命
C．人站在绝缘的物体上，双手同时触摸相线和中性线，人会触电
D．三脚插头的三个脚中接地线的脚比其它两个脚要长一些，其目的是插插头时使家用电器的金属外壳先
接地线，拔插头时能使金属外壳后离开地线，避免触电

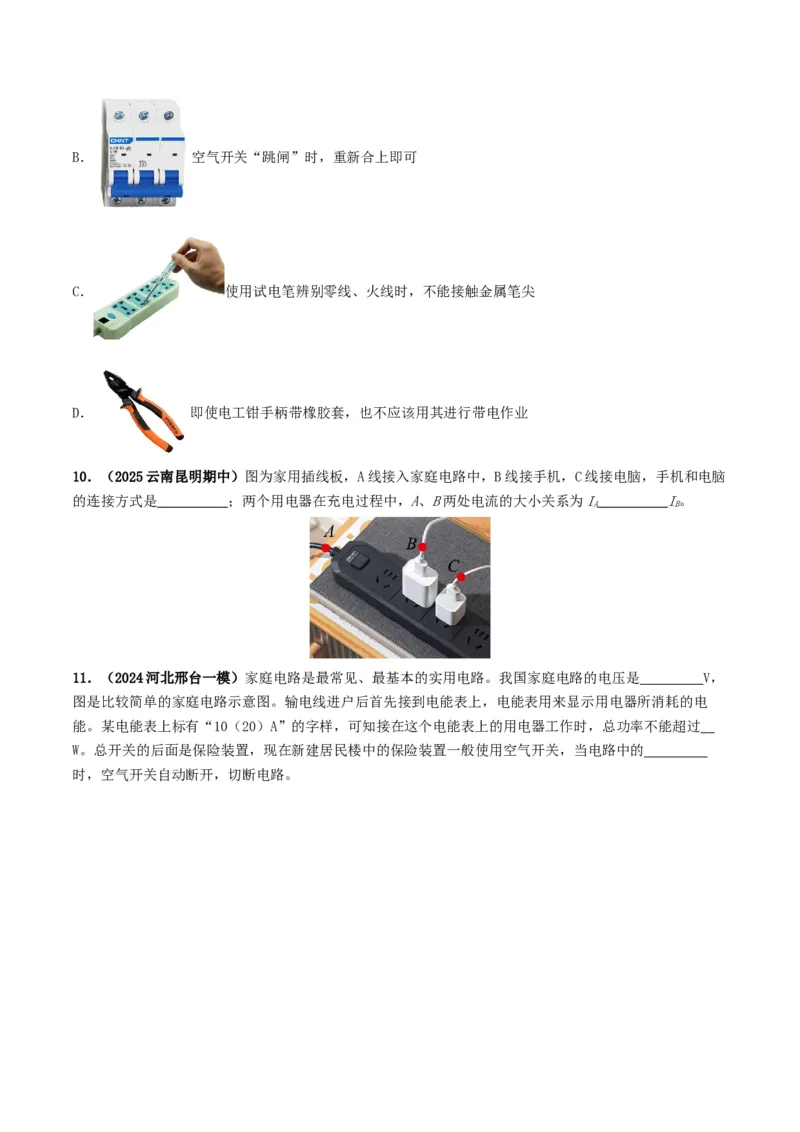

9．（2024辽宁铁岭期中）（多选）“珍爱生命，注意安全用电”。下列有关电工器具使用方法及作用说
法正确的是（ ）
A． 漏电保护器可以防止任何家庭触电B． 空气开关“跳闸”时，重新合上即可
C． 使用试电笔辨别零线、火线时，不能接触金属笔尖
D． 即使电工钳手柄带橡胶套，也不应该用其进行带电作业
10．（2025云南昆明期中）图为家用插线板，A线接入家庭电路中，B线接手机，C线接电脑，手机和电脑
的连接方式是 ；两个用电器在充电过程中，A、B两处电流的大小关系为I I。
A B

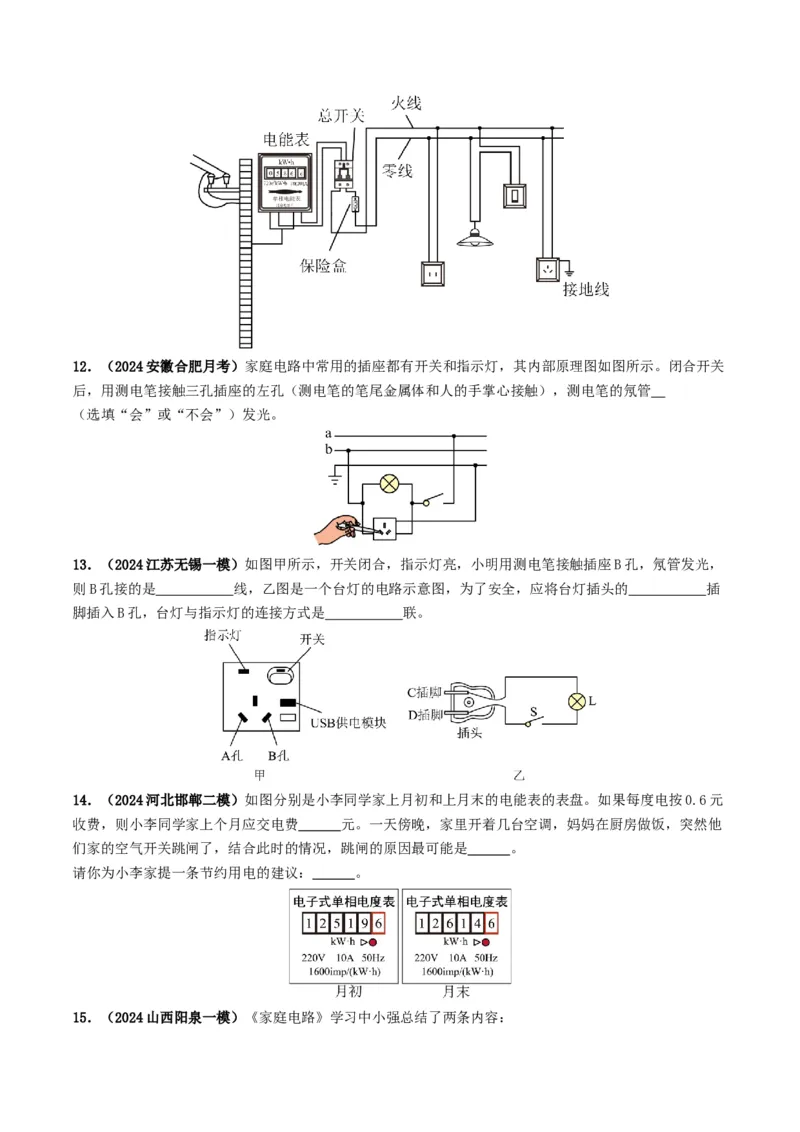

11．（2024河北邢台一模）家庭电路是最常见、最基本的实用电路。我国家庭电路的电压是 V，
图是比较简单的家庭电路示意图。输电线进户后首先接到电能表上，电能表用来显示用电器所消耗的电
能。某电能表上标有“10（20）A”的字样，可知接在这个电能表上的用电器工作时，总功率不能超过
W。总开关的后面是保险装置，现在新建居民楼中的保险装置一般使用空气开关，当电路中的
时，空气开关自动断开，切断电路。12．（2024安徽合肥月考）家庭电路中常用的插座都有开关和指示灯，其内部原理图如图所示。闭合开关
后，用测电笔接触三孔插座的左孔（测电笔的笔尾金属体和人的手掌心接触），测电笔的氖管
（选填“会”或“不会”）发光。
13．（2024江苏无锡一模）如图甲所示，开关闭合，指示灯亮，小明用测电笔接触插座B孔，氖管发光，
则B孔接的是 线，乙图是一个台灯的电路示意图，为了安全，应将台灯插头的 插
脚插入B孔，台灯与指示灯的连接方式是 联。
14．（2024河北邯郸二模）如图分别是小李同学家上月初和上月末的电能表的表盘。如果每度电按0.6元
收费，则小李同学家上个月应交电费 元。一天傍晚，家里开着几台空调，妈妈在厨房做饭，突然他
们家的空气开关跳闸了，结合此时的情况，跳闸的原因最可能是 。
请你为小李家提一条节约用电的建议： 。

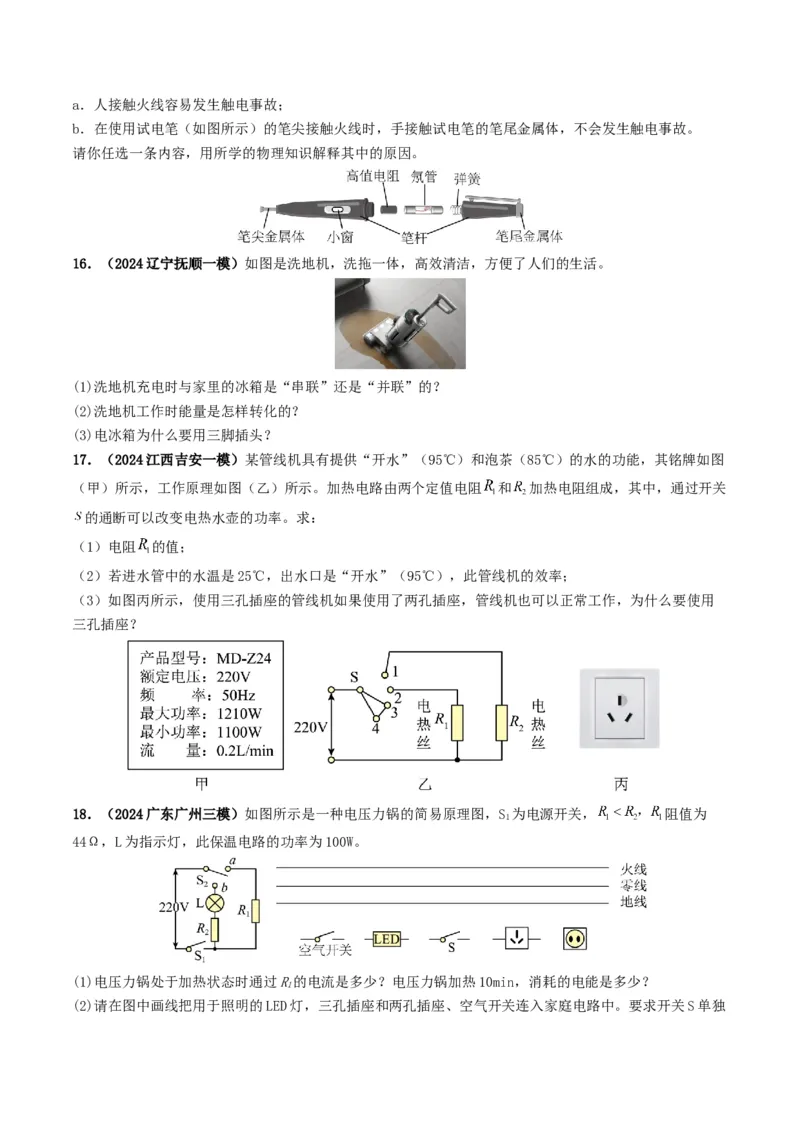

15．（2024山西阳泉一模）《家庭电路》学习中小强总结了两条内容：a．人接触火线容易发生触电事故；
b．在使用试电笔（如图所示）的笔尖接触火线时，手接触试电笔的笔尾金属体，不会发生触电事故。
请你任选一条内容，用所学的物理知识解释其中的原因。
16．（2024辽宁抚顺一模）如图是洗地机，洗拖一体，高效清洁，方便了人们的生活。
(1)洗地机充电时与家里的冰箱是“串联”还是“并联”的？
(2)洗地机工作时能量是怎样转化的？
(3)电冰箱为什么要用三脚插头？
17．（2024江西吉安一模）某管线机具有提供“开水”（95℃）和泡茶（85℃）的水的功能，其铭牌如图
（甲）所示，工作原理如图（乙）所示。加热电路由两个定值电阻 和 加热电阻组成，其中，通过开关
的通断可以改变电热水壶的功率。求：
（1）电阻 的值；
（2）若进水管中的水温是25℃，出水口是“开水”（95℃），此管线机的效率；
（3）如图丙所示，使用三孔插座的管线机如果使用了两孔插座，管线机也可以正常工作，为什么要使用
三孔插座？
18．（2024广东广州三模）如图所示是一种电压力锅的简易原理图，S 为电源开关， 阻值为
1
44Ω，L为指示灯，此保温电路的功率为100W。
(1)电压力锅处于加热状态时通过R的电流是多少？电压力锅加热10min，消耗的电能是多少？
1
(2)请在图中画线把用于照明的LED灯，三孔插座和两孔插座、空气开关连入家庭电路中。要求开关S单独控制LED灯，空气开关控制整个电路，符合安全用电原则。

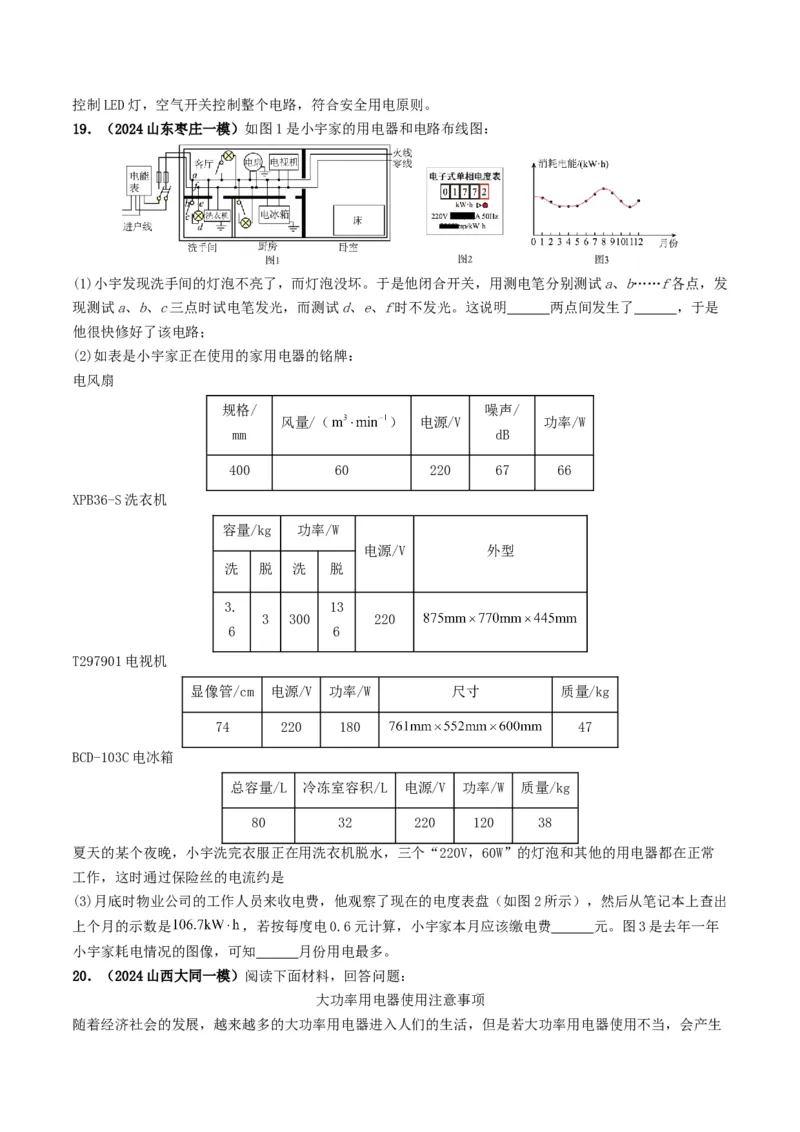

19．（2024山东枣庄一模）如图1是小宇家的用电器和电路布线图：
(1)小宇发现洗手间的灯泡不亮了，而灯泡没坏。于是他闭合开关，用测电笔分别测试a、b……f各点，发
现测试a、b、c三点时试电笔发光，而测试d、e、f时不发光。这说明 两点间发生了 ，于是
他很快修好了该电路；
(2)如表是小宇家正在使用的家用电器的铭牌：
电风扇
规格/ 噪声/
风量/（ ） 电源/V 功率/W
mm dB
400 60 220 67 66
XPB36-S洗衣机
容量/kg 功率/W
电源/V 外型
洗 脱 洗 脱
3. 13
3 300 220
6 6
T297901电视机
显像管/cm 电源/V 功率/W 尺寸 质量/kg
74 220 180 47
BCD-103C电冰箱
总容量/L 冷冻室容积/L 电源/V 功率/W 质量/kg
80 32 220 120 38
夏天的某个夜晚，小宇洗完衣服正在用洗衣机脱水，三个“220V，60W”的灯泡和其他的用电器都在正常
工作，这时通过保险丝的电流约是
(3)月底时物业公司的工作人员来收电费，他观察了现在的电度表盘（如图2所示），然后从笔记本上查出
上个月的示数是 ，若按每度电0.6元计算，小宇家本月应该缴电费 元。图3是去年一年
小宇家耗电情况的图像，可知 月份用电最多。

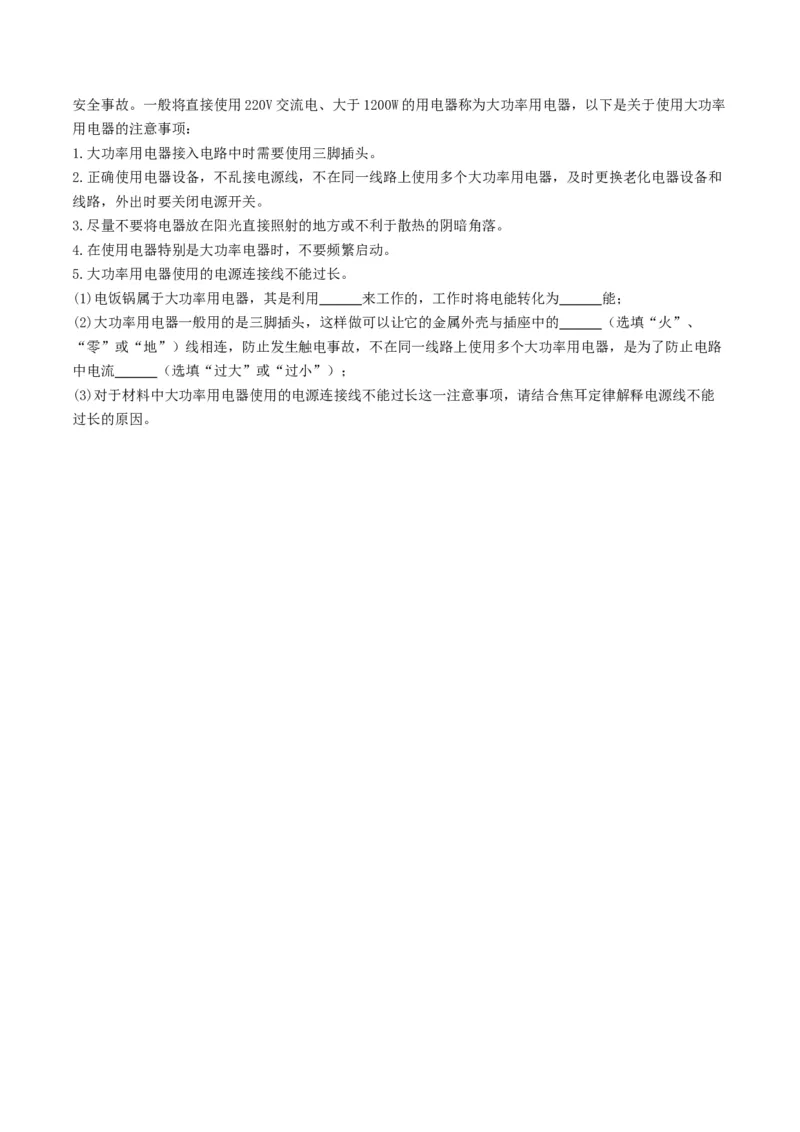

20．（2024山西大同一模）阅读下面材料，回答问题：
大功率用电器使用注意事项
随着经济社会的发展，越来越多的大功率用电器进入人们的生活，但是若大功率用电器使用不当，会产生安全事故。一般将直接使用220V交流电、大于1200W的用电器称为大功率用电器，以下是关于使用大功率
用电器的注意事项：
1.大功率用电器接入电路中时需要使用三脚插头。
2.正确使用电器设备，不乱接电源线，不在同一线路上使用多个大功率用电器，及时更换老化电器设备和
线路，外出时要关闭电源开关。
3.尽量不要将电器放在阳光直接照射的地方或不利于散热的阴暗角落。
4.在使用电器特别是大功率电器时，不要频繁启动。
5.大功率用电器使用的电源连接线不能过长。
(1)电饭锅属于大功率用电器，其是利用 来工作的，工作时将电能转化为 能；
(2)大功率用电器一般用的是三脚插头，这样做可以让它的金属外壳与插座中的 （选填“火”、
“零”或“地”）线相连，防止发生触电事故，不在同一线路上使用多个大功率用电器，是为了防止电路
中电流 （选填“过大”或“过小”）；
(3)对于材料中大功率用电器使用的电源连接线不能过长这一注意事项，请结合焦耳定律解释电源线不能
过长的原因。
