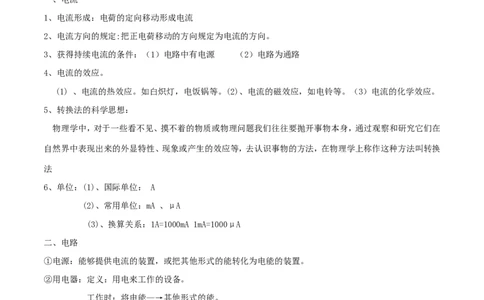

一、电流
1、电流形成：电荷的定向移动形成电流
2、电流方向的规定:把正电荷移动的方向规定为电流的方向。
3、获得持续电流的条件：（1）电路中有电源 （2）电路为通路
4、电流的效应。
(1) 、电流的热效应。如白炽灯，电饭锅等。(2)、电流的磁效应，如电铃等。（3）电流的化学效应。
5、转换法的科学思想：
物理学中，对于一些看不见、摸不着的物质或物理问题我们往往要抛开事物本身，通过观察和研究它们在
自然界中表现出来的外显特性、现象或产生的效应等，去认识事物的方法，在物理学上称作这种方法叫转换
法
6、单位：(1)、国际单位： A
(2)、常用单位：mA 、μA
(3)、换算关系：1A=1000mA 1mA=1000μA
二、电路
①电源：能够提供电流的装置，或把其他形式的能转化为电能的装置。
②用电器：定义：用电来工作的设备。
工作时：将电能—→其他形式的能。
③开关：控制电路的通断。
[来源:学|科|网Z|X|X|K]
④导线：输送电能
三、三种电路：
①通路：接通的电路。
②开路：断开的电路。
③短路 ：定义：电源两端或用电器两端直接用
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
导线连接起来。
特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。
四、电路图：用规定的符号表示电路连接的图叫做电路图。
典型例题 【北京市丰台区2014年初三毕业及统二练习】下列说法错误的是（ ）
A．负电荷定向移动可以形成电流
B．物理学规定正电荷定向移动的方向为电流方向
C．在电源外部，电流从电源正极经用电器流向负极
D．金属导体中自由电子定向移动的方向和电流方向相同

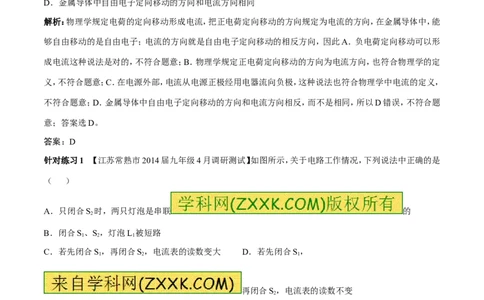

解析：物理学规定电荷的定向移动形成电流，把正电荷定向移动的方向规定为电流的方向，在金属导体中，能
够自由移动的是自由电子；电流的方向就是自由电子定向移动的相反方向，因此A．负电荷定向移动可以形
成电流这种说法是对的，不符合题意；B．物理学规定正电荷定向移动的方向为电流方向，也符合物理学的定
义，不符合题意；C．在电源外部，电流从电源正极经用电器流向负极，这种说法也符合物理学中电流的定义，
不符合题意；D．金属导体中自由电子定向移动的方向和电流方向相反，而不是相同，所以D错误，不符合题
意；答案选D。
答案：D
针对练习1 【江苏常熟市2014届九年级4月调研测试】如图所示，关于电路工作情况，下列说法中正确的是
（ ）
A．只闭合S 时，两只灯泡是串联 的
2
B．闭合S、S，灯泡L 被短路
1 2 1
C．若先闭合S，再闭合S，电流表的读数变大 D．若先闭合S，
1 2 1
再闭合S，电流表的读数不变
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

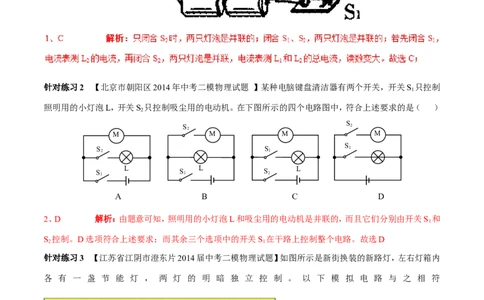

针对练习2 【北京市朝阳区2014年中考二模物理试题 】某种电脑键盘清洁器有两个开关，开关S 只控制
1
照明用的小灯泡L，开关S 只控制吸尘用的电动机。在下图所示的四个电路图中，符合上述要求的是（ ）
2
S
S 2
2
M M M M
S
S S 1
2 1
L L L
S 1 S 1 S 2
A B C D
2、D 解析：由题意可知，照明用的小灯泡L和吸尘用的电动机是并联的，而且它们分别由开关S 和
1
S 控制。D选项符合上述要求；而其余三个选项中的开关S 在干路上控制整个电路。故选D
2 1
针对练习3 【江苏省江阴市澄东片2014届中考二模物理试题】如图所示是新街换装的新路灯，左右灯箱内
各 有 一 盏 节 能 灯 ， 两 灯 的 明 暗 独 立 控 制 。 以 下 模 拟 电 路 与 之 相 符
的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
S 甲 S S 乙
L L 甲
L
乙 甲
乙
S L
乙
A 甲 B
L S
甲
S S L 甲
乙 甲 甲
L S 乙 L
乙 C D 乙

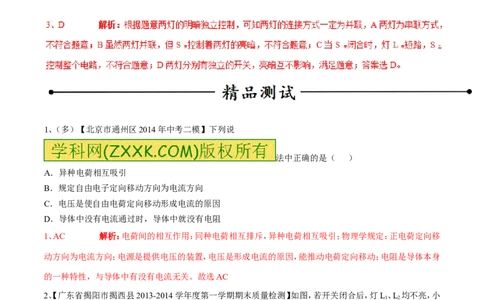

1、（多）【北京市通州区2014年中考二模】下列说
法中正确的是（ ）
A．异种电荷相互吸引
B．规定自由电子定向移动方向为电流方向
C．电压是使自由电荷定向移动形成电流的原因
D．导体中没有电流通过时，导体中就没有电阻
1、AC 解析：电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引；物理学规定：正电荷定向移
动方向为电流方向；电源是提供电压的装置，电压是形成电流的原因，能推动电荷定向移动；电阻是导体本身
的一种特性，与导体中有没有电流无关。故选AC
2、【广东省揭阳市揭西县2013-2014学年度第一学期期末质量检测】如图，若开关闭合后，灯L、L 均不亮，小
1 2
华同学用电流表检查电路故障，当她将电流表接
在L 两端时，两灯都不亮，将导线连接在灯
1
L 两端时，L 亮而L 不亮．由此可以判断（
2 1 2
）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．L 短路 B．灯L 短路 C．灯L 断路 D．灯L 断路
1 2 1 2
3、【广东省揭阳市揭西县2013-2014学年 度
第一学期期末质量检测】把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电
灯的电流是0.4A，那么通过较亮电灯的电流将 （ ）
A.大于0.4A B.小于0.4A C.等于0.4A D.无法确定
3、C 解析：根据串联电路的电流规律可知，串联电路的电流处处相等，由于两个小灯泡串联，所以通过
两灯泡的电流都相等，等于0.4A，选择C，注意灯泡的亮度反映的是灯泡实际电功率大小。
4、【江苏省泰兴市实验初级中学2014届九年级6月联考（二模）】某工厂通过一智能电路实现对甲、乙两机器
工作状态的及时监控．机器都正常工作相当于开关断开，对应指示灯不亮，电铃不响；若任一机器出现故障相
当于相应开关闭合，对应指示灯亮，电铃响．下列电路图中，符合要求的是（ ）
4、 C 解析：某工厂通过一智能电路实现对甲、乙两机器工作状态的及时监控．机器都正常工作相当于
开关断开，对应指 示灯不亮，电铃不响；若任
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
一机器出现故障相当于相应开关闭合，对应指示灯亮，电铃响，第一两灯不影响，第二电铃在开关闭合时响，
电铃在干路上。选项C正确。
5、【山东省济南市槐荫区2014届九年级中考二模物理试题】击剑是一项历史悠久的运动
项目，1931年电动裁判器的发明使击剑比赛
更加公平。在击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于开关“S ”闭合），电路导通，乙
甲
方指示灯亮；当乙方运动员的剑击中甲方的导电服时（相当于开关“S ”闭合），电路导通，甲方指示灯亮。
乙
请你在方框内画出能反映电动裁判器原理的电路图。
[来源:]
6、【广东省揭阳市揭西县2013-2014学年度第一学期期末质量检测】有一种家庭电路带指示灯的按键开关，
使用时，当开关断开时，照明灯甲熄灭，指示灯乙发出微光；当开关闭合时，只有照明灯甲发光。请你根据这
种开关的控制特性，画出电路图。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
6、如图所示：
[来源:]
[来源:.Com]
1、.【湖北省武汉市2015年中考物理试题】某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边
的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转
向指示灯会亮起，下列指示灯的示意图合理的是（ ）
1、B 解析：根据题意不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，说明左边的车闸
与右边的车闸并联控制刹车灯，而拨动扶手旁向左或向右的
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
转向开关时，车尾只有对应一侧的转向指示
灯会亮起，说明转向开关向左或向右分别控制左边和右边的转向灯，符合题意的只有B，故答案选B。
2【. 山东省滨州市2015中考物理试题】如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流
表交换位置，电路可能出现的情况是（ ）
A．电流表、电压表被烧毁
B．电压表示数接近电源电压
C．灯泡正常发光
D．电流表有示数
2、B 解析：由于电流表的阻值很小，电压表的阻值很大，所以电流表可以看成短路，电压表可以看成断路；
若将电压表与电流表交换位置，可知相当于把电压表串联到电路中，灯泡被短路，此时电路中电流为零，灯泡
不能发光，电压表测的是电源电压，所以应选B。
3.【山东省德州市2015中考物理试题】如图所示，与实物图一致的电路图是（ ）
4 .【山东省聊城市2015年中考物理试题】如
图所示，电源电压为3V保持不变，两灯泡都标有“3V 0.9W”字样，要使两灯泡都能正常发光，以下说法正
确的是
[来源:Z.xx.k.Com]
A．只闭合S
1
B．同时闭合S 和S，断开S
1 3 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C．同时闭合S 和S，断开S
1 2 3
D．只闭合S
2
4、B 解析：只闭合S 时 ，只有灯泡L 发
1 2
光，所以A错；同时闭合S 和S，断开S 时，两个灯泡是并联的，所以都能正常发光，所以B正确；同时闭合
1 3 2
S 和S，断开S 时，只有灯泡L 发光，所以C错；只闭合S 时，两个灯泡串联，都不能正常发光，所以D错误；
1 2 3 2 2
应选B。
5【. 浙江省金华市2015年中考科学试题物理部分】如图是电冰箱的简化电路图，图中M是电冰箱压缩机内的
电动机，L是电冰箱内的照明灯，下列判断正确的是（ ）
A．S 闭合、S 断开时，照明灯与电动机并联.
1 2 [来源:学。科。网]
B．S、S 都闭合时，照明灯与电动机串联
1 2
C．关上冰 箱门时，S 自动断开，使得照明灯
1
熄灭
D．冰箱内温度降低到设定温度时，S 自动断开，电动机停止工作。
1
6【. 湖南省邵阳市2015年中考物理试题】为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相
当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
发光。符合上述要求的正确电路图是（ ）
6、 C 解析：当系好安全带时，相当于闭
合开关，指示灯不亮，A开关闭合时，电路中仅有灯泡，应该亮，不符合；B开关不控制灯泡，不符合；C、D开
关闭合时，灯泡被短路，灯泡不亮，但D选项中，开关不能把灯泡和电阻都短路，这样的电路会烧坏，D错；正
确选C。
7.【湖南省岳阳市2015年中考物理试题】岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮（如
图），每个按钮相当于一个开关。当乘客按下任一按钮。驾驶台上的指示亮，提醒司机有人下车。下列电路图
能实现上述目标的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
7、B 解析：由题意可知，两个开关都可以独立的完成工作，所以两个开关应是并联的；A图中开关是串联
的，错误；B图中两个开关都可以单独实现指示灯亮起，正确；C图中两个开关不能同时闭合，会烧坏电源，只
有下面的开关闭合时灯不亮，错误；D图中上面的开关闭合后，电源会短路，错误；应选B。
8.【黑龙江省哈尔滨市2015年初中升学考试综合试卷】下列各电路中，闭合开关，两个灯泡不能都发光的电
路是（ ）
9.【湖北省恩施州2015年中考物理试卷】在如图3所示的实验电路中，闭合开关，移动
滑动变阻器的滑片后，发现电流表、电压表均
有示数，小灯泡不亮。则故障原因是
A. L断路 B. L短路 C. R断路 D. R短路
9、B 解析：如果L断路，则两个电表都无示数，与题意不符，故A错；如果 L短路，则灯泡不亮，两电表均
有示数，符合题意，故 B 正确；如果 R 断路，则灯泡不发光，电流表无示数，只有电压表有
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
示数，与题意不符，故C错；如果R短路，则
电压表将无示数，与题意不符，故D错；应选B。
10、【湖北省黄冈市2014初中毕业生学业水平考试物理试题】小宇学习了电路知识后，想利用发光二极管设
计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置。他共设
计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V
0.002A”、S为单刀双掷开关、R为限流电阻。图中能够满足要求的电路：
A B C D
