（测试时间：40分钟，满分:70分）
一、选择题（每题3分，共30分）
1【. 福建省龙岩市2015年中考物理试题】图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）
所示，则电阻R 和R 两端的电压分别为
1 2
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
1.A
[来源:]
2【. 甘肃省兰州市2015年初中毕业生学业考试】如图所示，闭合开关S，灯泡L、L 都能正常发光，两只电表
1 2
都有示数 ，工作一段时间后，灯泡L 突然熄灭，L 仍然
1 2
正常发光，两只电表均无示数，则故障可能是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电压表短路 B．
电流表断路
C．L 断路 D．L 短路
1 1
2.B
解析：首先分析电路连接，灯泡L 和L 并联连接，电压表测量电源的电压，电流表测量L 电路中的电流；当
1 2 1
闭合开关S，灯泡L、L 都能正常发光，两只电表都有示数，工作一段时间后，灯泡L 突然熄灭，L 仍然正常
1 2 1 2
发光，说明L 电路中出现故障，L 灯亮，说明A、电压表短路不正确，D、L 短路不正确；两只电表均无示数
1 2 1
，说明C、L 灯不是断路，则故障可能是B电流表断路。
1
选B。
3.【甘肃省兰州市2015年初中毕业生学业考试】在如图所示的电路中，下列分析不正确的是
A．只闭合S 时，L 发光、L 不发光，A 测L 的电流，A 无示数
1 1 2 1 1 2
B．只闭合S 时，L、L 都发光，A、A 的示数相等
3 1 2 1 2
C．闭合S、S 时，L、L 都发光，A 有示数，A 无示数
1 2 1 2 1 2
D．闭合S、S 时，L、L 都发光，A、A 均有示数
1 3 1 2 1 2
3.D
4【. 江苏省徐州市2015年初中毕业、升学考试】如图所
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
示的电路，开关
闭合后，电压表 的示数
是1.5V， 的示数是4.5V，则电源电压是
A．1.5V B．3V C．4.5V
D．6V
4.D
解析：由图示可知，两灯泡为串联关系，在串联电路中
总电压等于各部分电压之和，所以电源电压等于1.5V+4.5V=6V，故应选D。
5.【江苏省盐城市2015年初 中毕业与升学考试】小峰
为了探究某电动玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动
车轮，车上的指示灯还能发光，进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组
成的，则该玩具车电路中电动机与指示灯（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A.可以确定，一定串联
B.可以确定，一定并联
C.可以确定，串联、并联都行
D.需要再断开开关，转动车轮，观察指示灯是否发光，才能判断
5.B
解析：将电池去下，内部的电路处于断路状态，转动电动机，电动机就会由于电磁感应对外发电，如果电动机
和小灯泡是串联，则由于没有形成通路，小灯泡不会发光。如果两者是并联，形成了通过，有感应电流通过小
灯泡，它就会发光。正确的选项是B。
6【. 青海省2015年初中学生学业考试】小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，
其中正确的是（ ）
A.②③ B.③④ C.①③ D.①②
6.A
[来源:学&科&网Z&X&X&K]
7【. 山东省淄博市2015年初中 学业考试】下图是抓拍机动车闯红灯的工作原理示意图．光控开关接收到红灯
发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在
电路接通时可自动拍摄违规车辆．下列有关说法正确
的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．摄像系统拍摄的图像是正立缩小的虚像
B．当红灯损坏不能发光时，该装置仍能正常工作
C．若将光控开关和压力开关并联，也能起到相同的作用
[来源:]
D．只要光控开关和压力开关有一个不闭合，摄像系统都不会自动拍摄
7.D
[来源:学.科.网Z.X.X.K]
解析：摄像系统拍摄的图像是倒立缩小的实像，故A错；红灯损坏时，不能发现信号，故装置将不能工作，故
B错；如果将光控开关和压力开关并联，只要有一个开关接通，系统就会起动，不符合要求，故C错；由于两个
开关是串联关系，所以必须两个同时闭合，电路才会正常工作，所以D正确；应选D。
8【. 湖北省恩施州2015年中考物理试卷】在如图3所示的实验电路中，闭合开关，移动滑动变阻器的滑片后，
发现电流表、电压表均有示数，小灯泡不亮。则故障原因 是
A. L断路 B. L短路 C. R断路 D. R短路
8.B
[来源:]
9【. 湖北省十堰市2015年初中毕业生学业考试】如图，灯泡L 比L 亮，电压表V 示数为6V，下列说法正确的
1 2 2
是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A. V 示数为6V B. V 示数大于6V C.V示数小于6V D. V示数大于6V
1 1
9.A
解析：图示中的两个灯泡是并联的，并联电路中各支路电压与总电压相等，由于电压表V 示数为6V，所以另
2
外两个电压表的示数都为6V，故A正确，BCD错误；应选A。
10.【福建省莆田市2015年初中毕业（升学）考试试卷】要使一根镍铬合金线接入电路的电阻变大，可采用的
方法是（ ）
A．增大导线两端的电压 B．减小导线中的电流
C．将导线拉长后接入电路 D．将导线对折后接入电路
10.C
解析：导体的电阻是导体本身的一种性质，和导体的长度、横截面积、材料及温度有关，与两端电压和通过电
流的大小无关，故A、B不符合题意。C、将导线拉长后长度变长，横截面积变小，电阻变大，故答案为C。D、将
导线对折后长度变短，横截面积增大电阻变小，不符合题意。
二、填空题（每空2分，共20分）
11. 【湖南省常德市2015年中考物理试题】小明按下图
甲的电路进行实验，当闭合开关用电器正 常工作时，电
压表V 和V 的指针完全一样，如图乙所示，则L 两端的电压为 V，L 两端的电压为 V。
1 2 1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源 :学*科*网Z*X*X*K]
11. 8V 2V
12【. 山东省聊城市2015年中考物理试题】如图是探究“影响电阻大小的因素“实验．1、2、3是三根镍铬合金
丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分
别为I、I，且I＞I，说明导体的电阻跟导体的 有关．再换将3接入该电路时，电流表示数为I，且I＞
1 2 1 2 3 3
I，说明导体的电阻跟导体的 有关．
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
12. 长度 横截面积
解析：导体电阻 的大小与导体的材料、温度、长度和横
截面积有关；由于1和2横截面积相同、长度不同，所以当1、2分别接入电路时，电流不相等，说明导体的电
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
阻跟导体的长度有关；2和3长度相同、横截面积不同，所以当2、3分别接入电路时，电流不相等，说明导体
的电阻跟导体的横截面积有关。

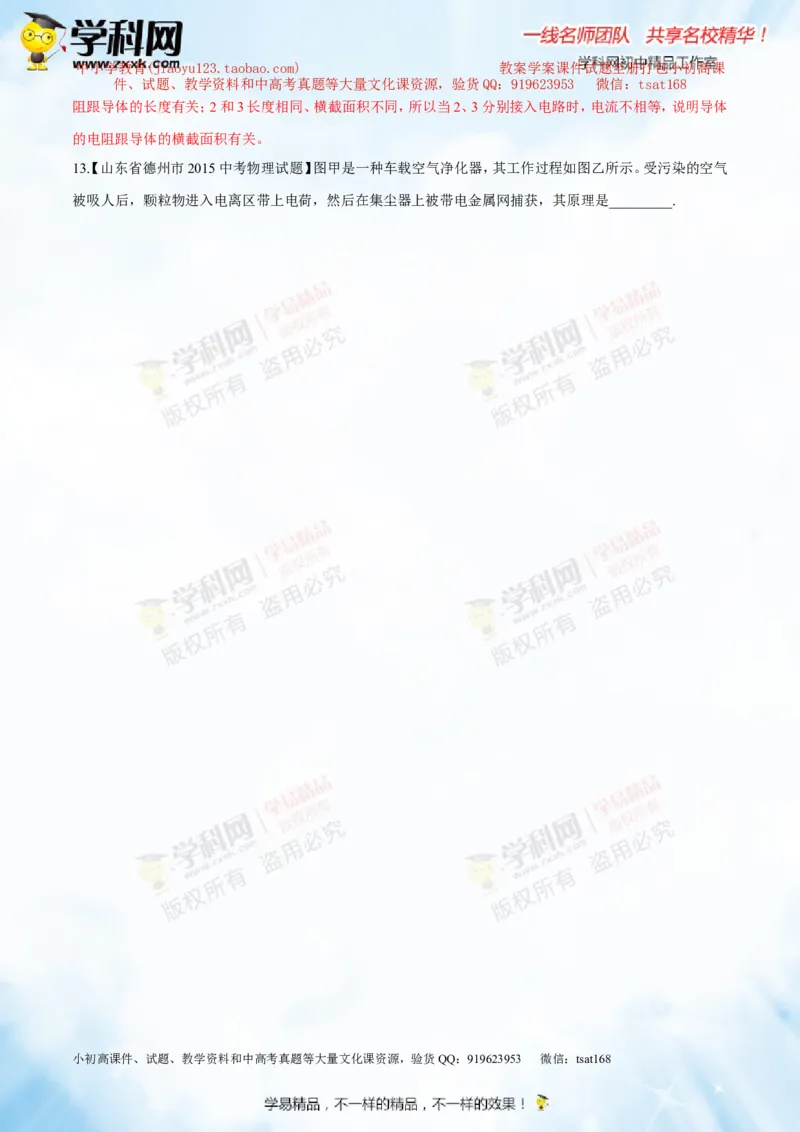

13【. 山东省德州市2015中考物理试题】图甲是一种车载空气净化器，其工作过程如图乙所示。受污染的空气
被吸人后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获，其原理是_________.
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
13.异种电荷相互吸引
解析：根据题意知道，当颗粒物接近带有负电荷的光洁金属网时会被快速吸引过来，这是因为带电体具有吸
引轻小物体的性质；当颗粒物快速通过光洁金属网后，会带上负电荷，然后被带有正电荷的棉芯吸附住，这是
因为异种 电荷相互吸引。

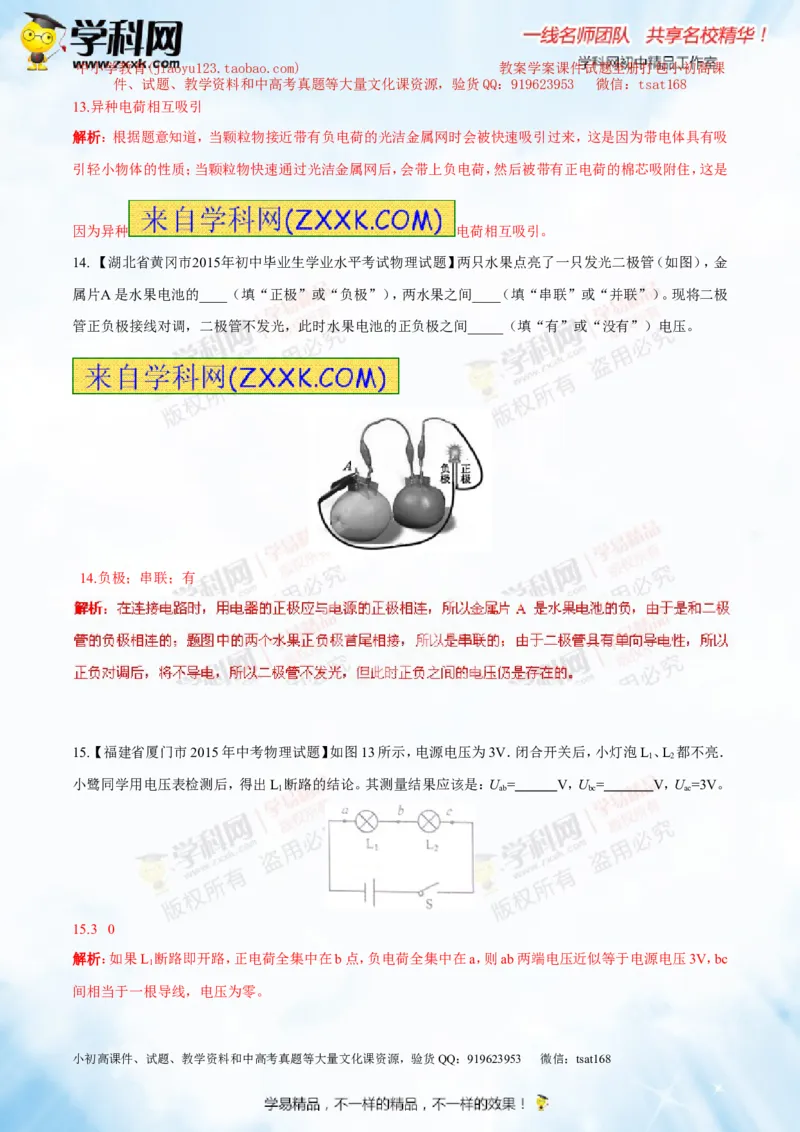

14. 【湖北省黄冈市2015年初中毕业生学业水平考试物理试题】两只水果点亮了一只发光二极管（如图），金
属片A 是水果电池的____（ 填“正极”或“负极”），两水果之间____（填“串联”或“并联”）。现将二极
管正负极接线对调，二极管不发光，此时水果电池的正负极之间_____（填“有”或“没有”）电压。
14.负极；串联；有
15.【 福建省厦门市2015年中考物理试题】如图13所示，电源电压为3V．闭合开关后，小灯泡L、L 都不亮．
1 2
小鹭同学用电压表检测后，得出L 断路的结论。其测量结果应该是：U = V，U = V，U =3V。
1 ab bc ac
15.3 0
解析：如果L 断路即开路，正电荷全集中在b点，负电荷全集中在a，则ab两端电压近似等于电源电压3V，bc
1
间相当于一根导线，电压为零。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
三、作图与实验（共20分）

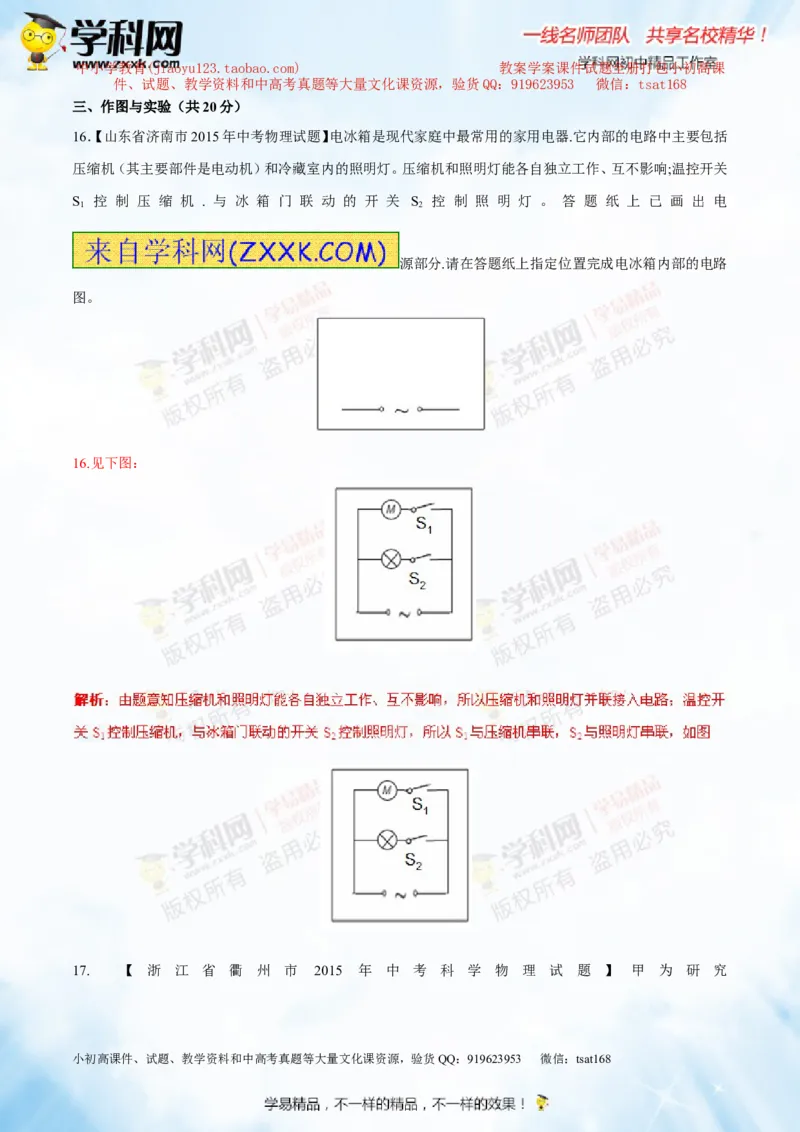

16．【山东省济南市2015年中考物理试题】电冰箱是现代家庭中最常用的家用电器.它内部的电路中主要包括
压缩机（其主要部件是电动机）和冷藏室内的照明灯。压缩机和照明灯能各自独立工作、互不影响;温控开关
S 控 制 压 缩 机 . 与 冰 箱 门 联 动 的 开 关 S 控 制 照 明 灯 。 答 题 纸 上 已 画 出 电
1 2
源部分.请在答题纸上指定位置完成电冰箱内部的电路
图。
16.见下图：
[来源:]

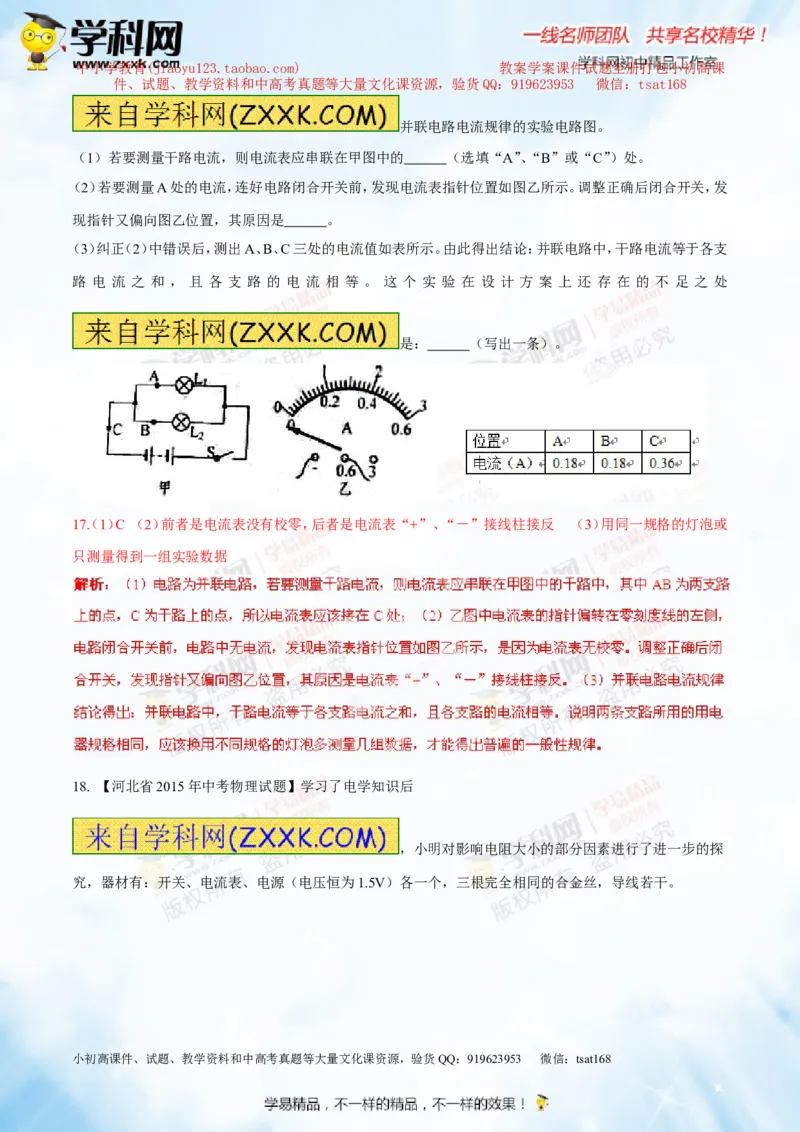

17. 【 浙 江 省 衢 州 市 2015 年 中 考 科 学 物 理 试 题 】 甲 为 研 究
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
并联电路电流规律的实验电路图。
（1）若要测量干路电流，则电流表应串联在甲图中的 （选填“A”、“B”或“C”）处。
（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发
现指针又偏向图乙位置，其原因是 。
（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示。由此得出结论：并联电路中，干路电流等于各支
路 电 流 之 和 ， 且 各 支 路 的 电 流 相 等 。 这 个 实 验 在 设 计 方 案 上 还 存 在 的 不 足 之 处
是： （写出一条）。
21世纪教育网版权所有
17（. 1）C （ 2）前者是电流表没有校零，后者是电流表“+”、“－”接线柱接反 （3）用同一规格的灯泡或
只测量得到一组实验数据

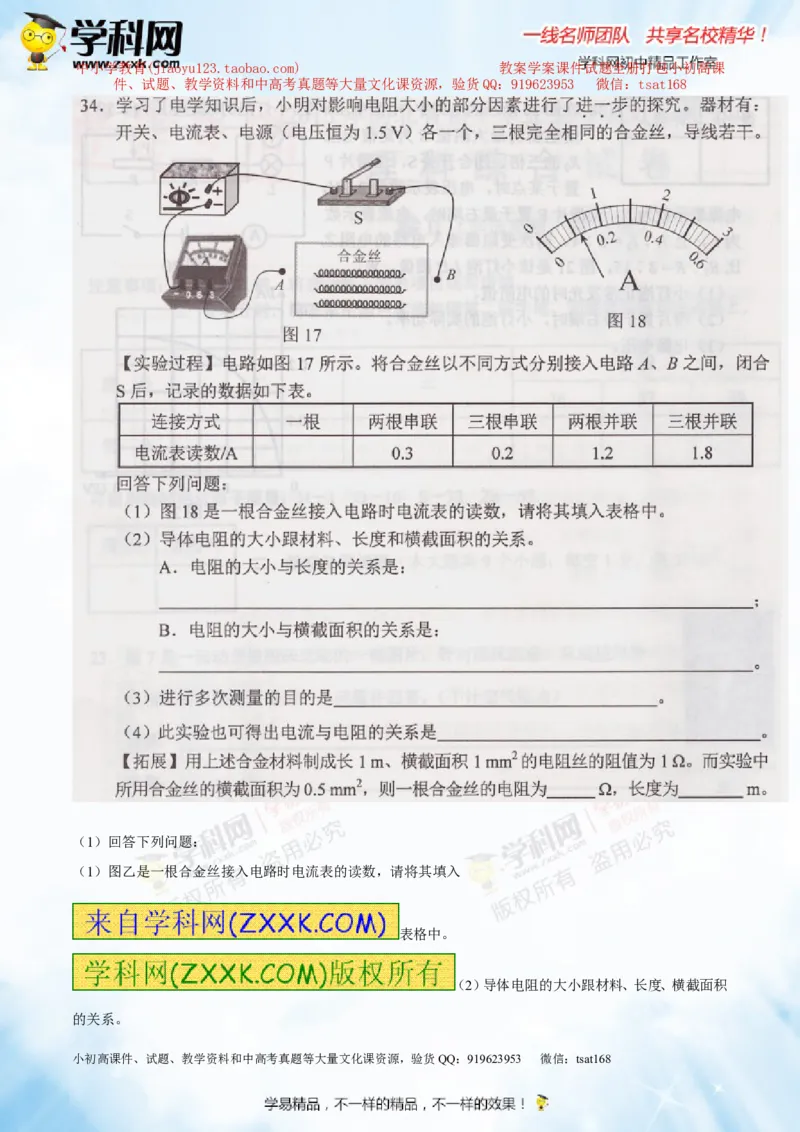

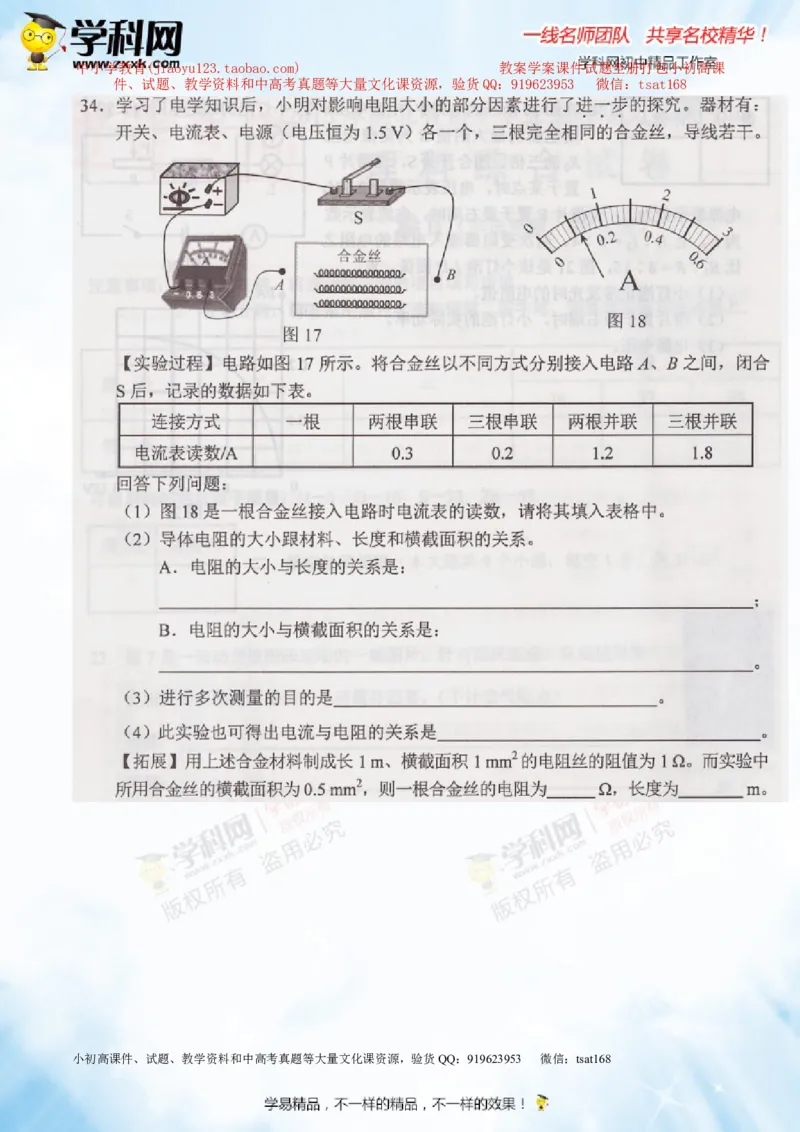

18. 【河北省2015年中考物理试题】学习了电学知识后
，小明对影响电阻大小的部分因素进行了进一步的探
究，器材有：开关、电流表、电源（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
甲 乙

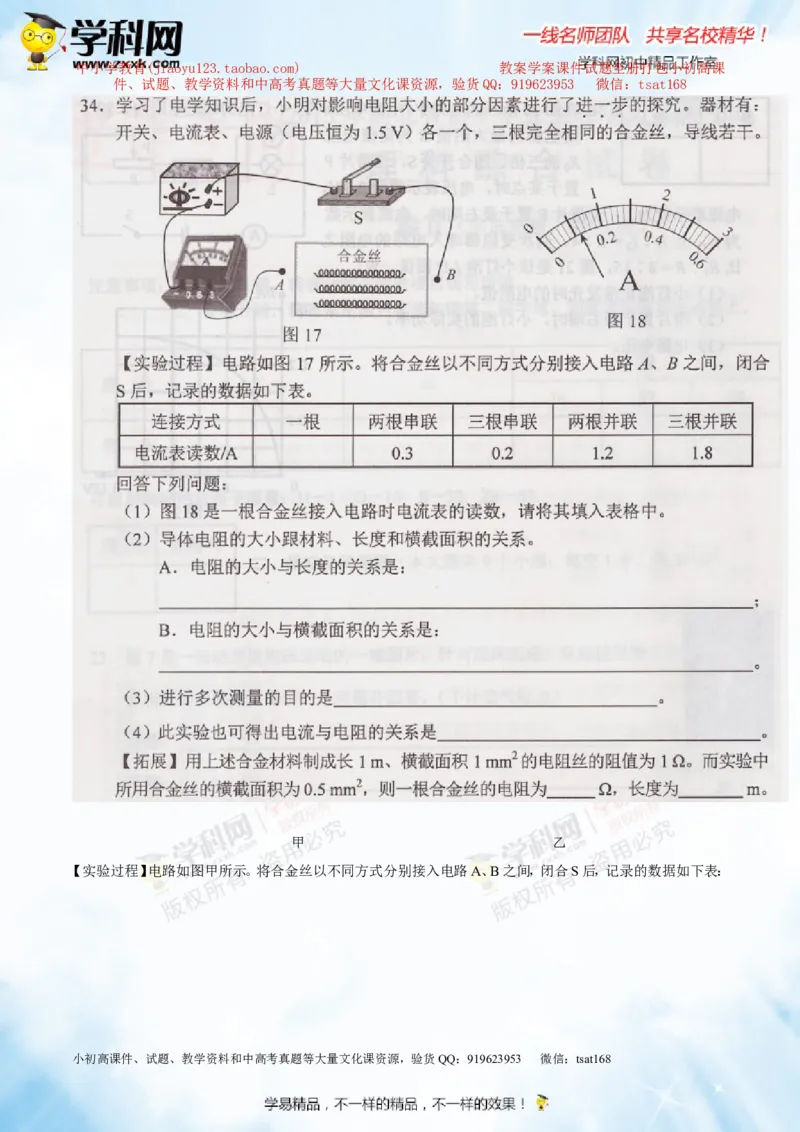

【实验过程】电路如图甲所示。将合金丝以不同方式分别接入电路A、B之间，闭合S后，记录的数据如下表：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）回答下列问题：
（1）图乙是一根合金丝接入电路时电流表的读数，请将其填入
表格中。
（2）导体电阻的大小跟材料、长度、横截面积
的关系。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

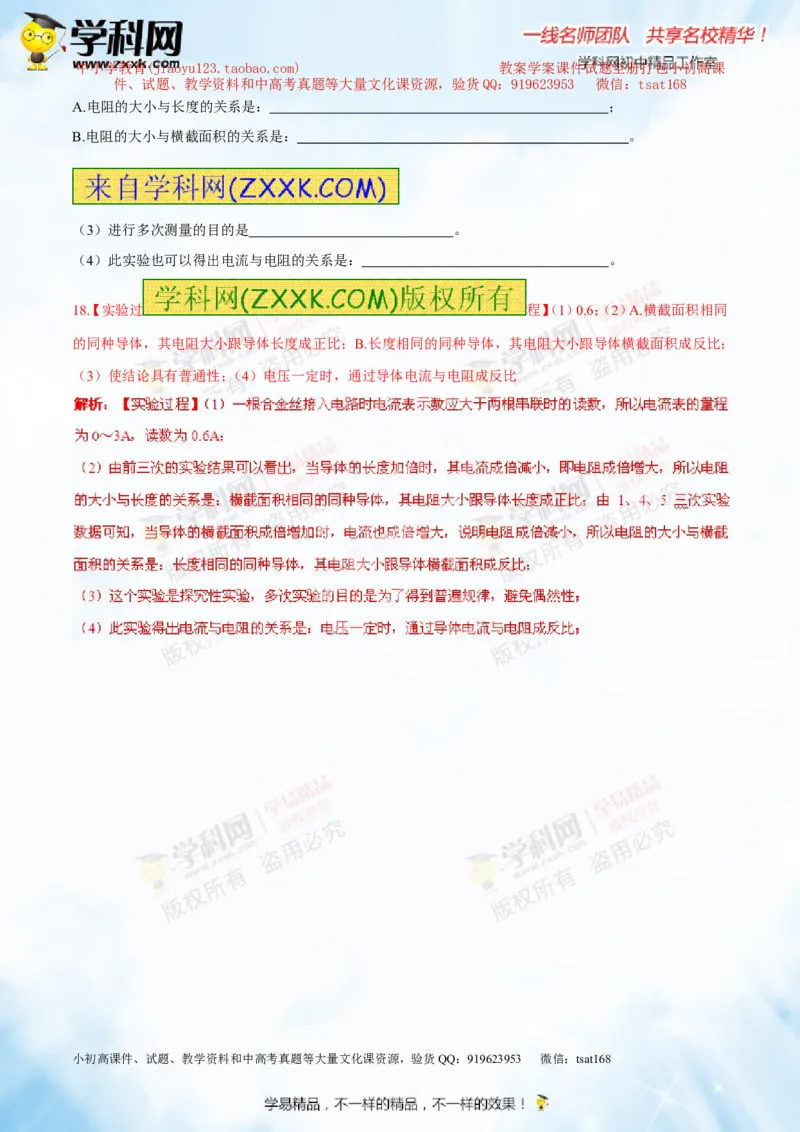

A.电阻的大小与长度的关系是： ；
B.电阻的大小与横截面积的关系是： 。
（3）进行多次测量的目的是 。
（4）此实验也可以得出电流与电阻的关系是： 。
18.【实验过 程】（1）0.6；（2）A.横截面积相同
的同种导体，其电阻大小跟导体长度成正比；B.长度相同的同种导体，其电阻大小跟导体横截面积成反比；
（3）使结论具有普通性；（4）电压一定时，通过导体电流与电阻成反比
