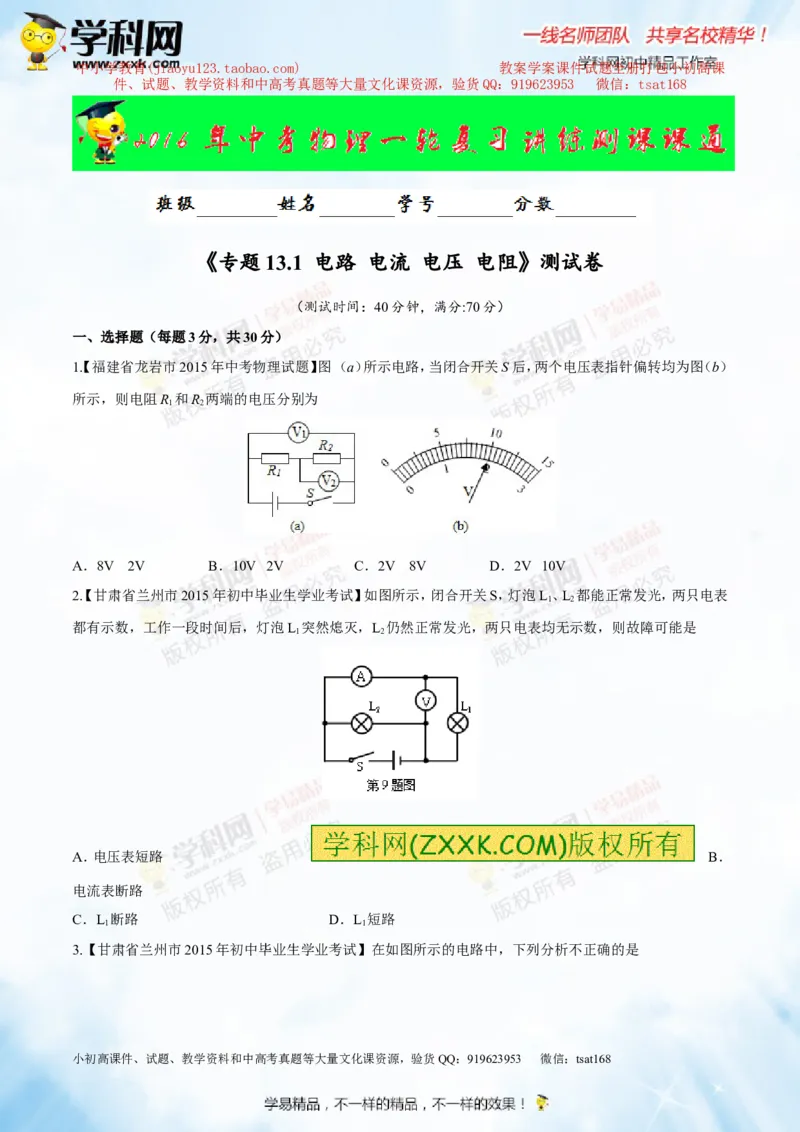

《专题 13.1 电路 电流 电压 电阻》测试卷
（测试时间：40分钟，满分:70分）
一、选择题（每题3分，共30分）

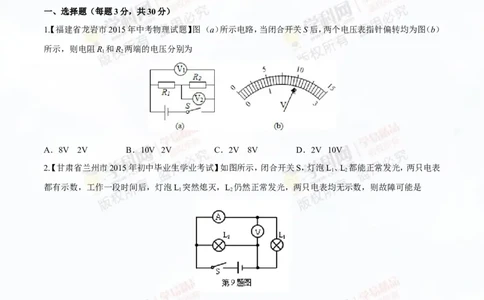

1【. 福建省龙岩市2015年中考物理试题】图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）
所示，则电阻R 和R 两端的电压分别为
1 2
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
2【. 甘肃省兰州市2015年初中毕业生学业考试】如图所示，闭合开关S，灯泡L、L 都能正常发光，两只电表
1 2
都有示数，工作一段时间后，灯泡L 突然熄灭，L 仍然正常发光，两只电表均无示数，则故障可能是
1 2
A．电压表短路 B．
电流表断路
C．L 断路 D．L 短路
1 1

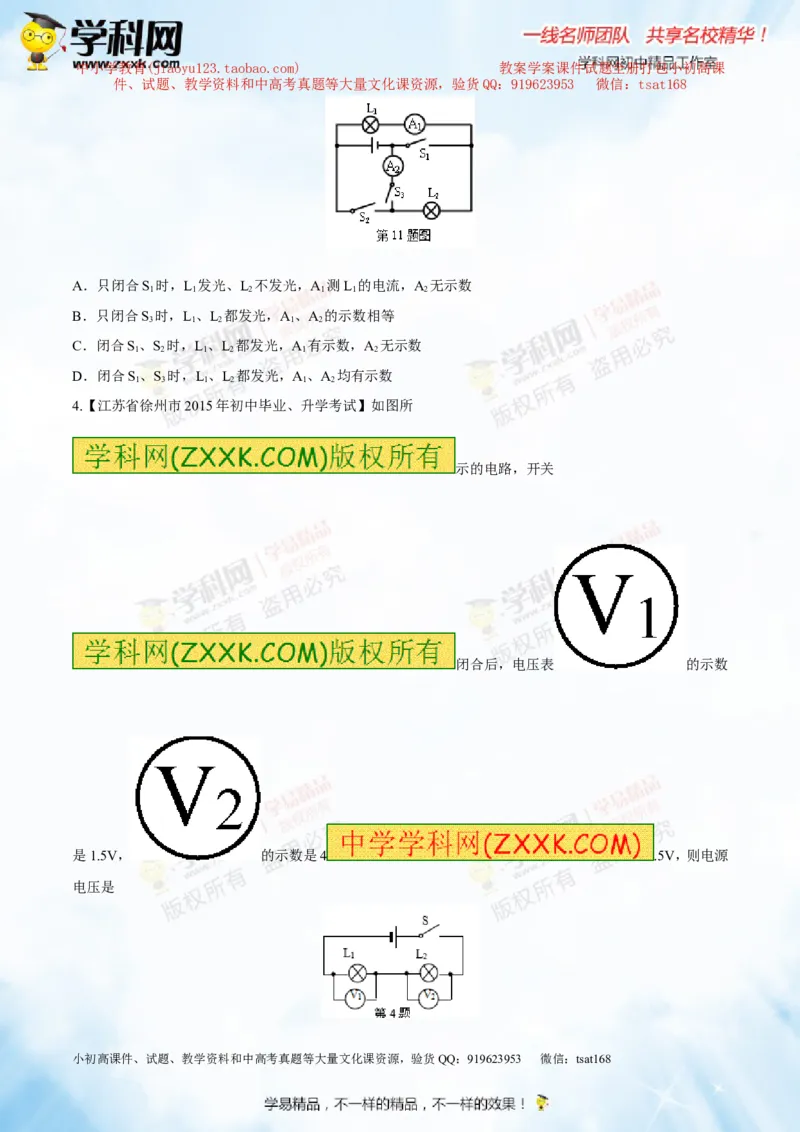

3.【甘肃省兰州市2015年初中毕业生学业考试】在如图所示的电路中，下列分析不正确的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．只闭合S 时，L 发光、L 不发光，A 测L 的电流，A 无示数
1 1 2 1 1 2
B．只闭合S 时，L、L 都发光，A、A 的示数相等
3 1 2 1 2
C．闭合S、S 时，L、L 都发光，A 有示数，A 无示数
1 2 1 2 1 2
D．闭合S、S 时，L、L 都发光，A、A 均有示数
1 3 1 2 1 2 [来源:.Com]
4.【江苏省徐州市2015年初中毕业、升学考试】如图所
示的电路，开关
闭合后，电压表 的示数
是1.5V， 的示数是4 .5V，则电源
电压是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．1.5V B．3V C．4.5V D．6V

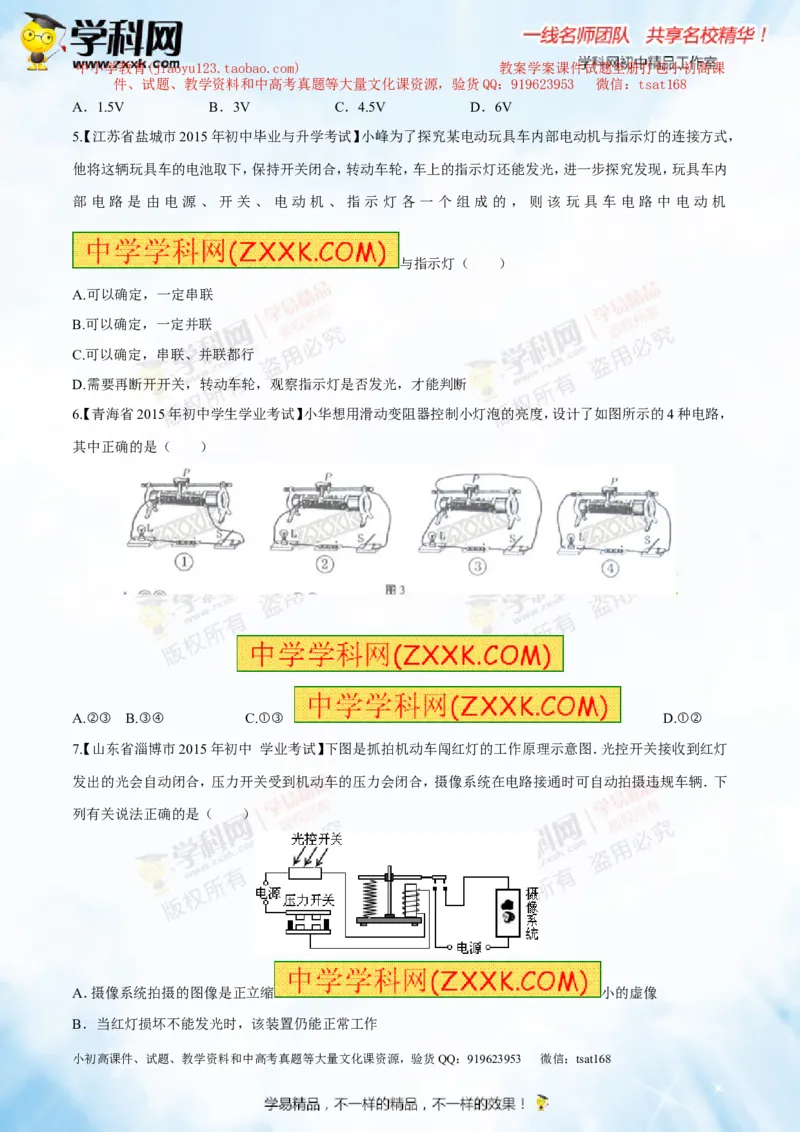

5【. 江苏省盐城市2015年初中毕业与升学考试】小峰为了探究某电动玩具车内部电动机与指示灯的连接方式，
他将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光，进一步探究发现，玩具车内
部 电 路 是 由 电 源 、 开 关 、 电 动 机 、 指 示 灯 各 一 个 组 成 的 ， 则 该 玩 具 车 电 路 中 电 动 机
与指示灯（ ）
A.可以确定，一定串联
B.可以确定，一定并联
C.可以确定，串联、并联都行
D.需要再断开开关，转动车轮，观察指示灯是否发光，才能判断

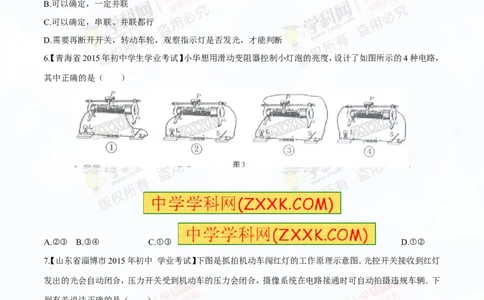

6【. 青海省2015年初中学生学业考试】小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，
其中正确的是（ ）
[来源:学+科+网Z+X+X+K]
A.②③ B.③④ C.①③ D.①②
7【. 山东省淄博市2015年初中 学业考试】下图是抓拍机动车闯红灯的工作原理示意图．光控开关接收到红灯
发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下
列有关说法正确的是（ ）
[来源:]
A．摄像系统拍摄的图像是正立缩 小的虚像
[来源:Z。xx。k.Com]
B．当红灯损坏不能发光时，该装置仍能正常工作
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C．若将光控开关和压力开关并联，也能起到相同的作用
[来源:]
D．只要光控开关和压力开关有一个不闭合，摄像系统都不会自动拍摄

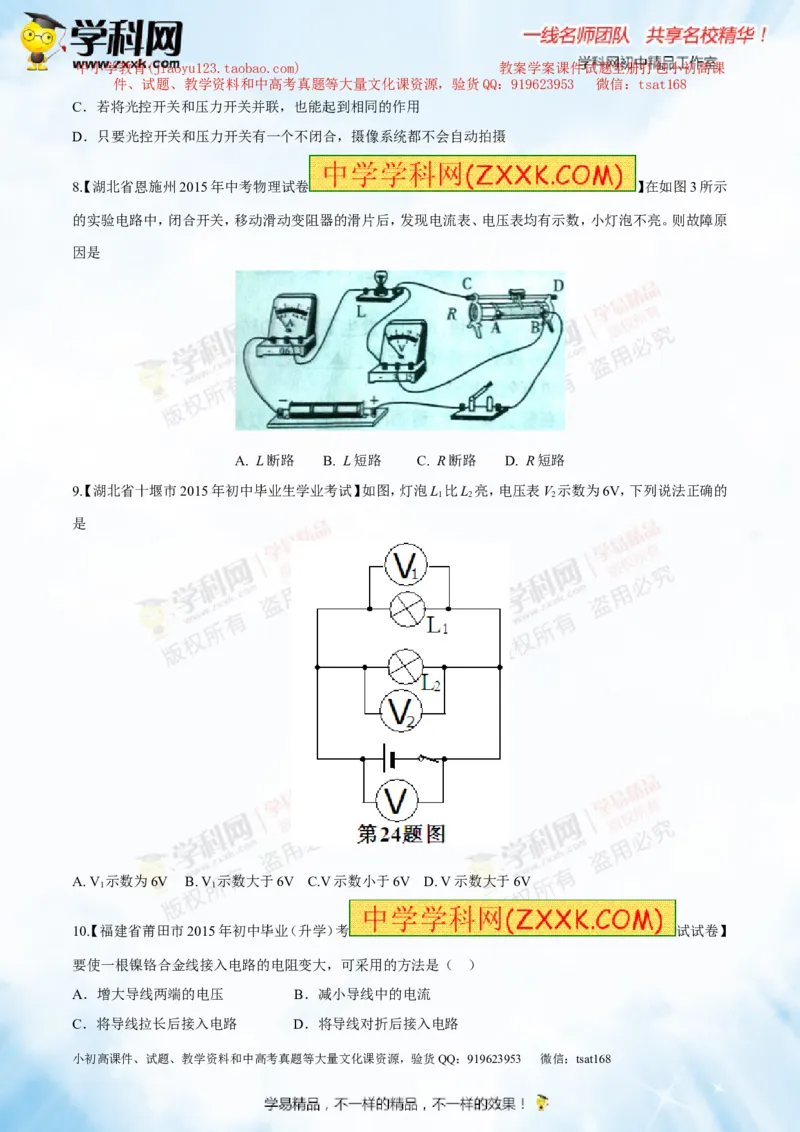

8【. 湖北省恩施州2015年中考物理试卷 】在如图3所示
的实验电路中，闭合开关，移动滑动变阻器的滑片后，发现电流表、电压表均有示数，小灯泡不亮。则故障原
因是
A. L断路 B. L短路 C. R断路 D. R短路

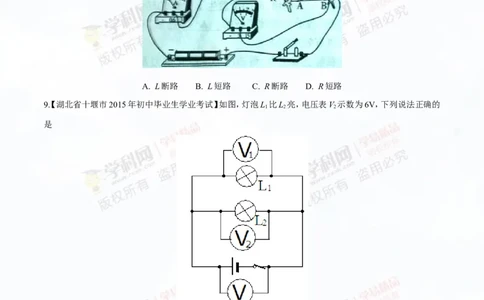

9【. 湖北省十堰市2015年初中毕业生学业考试】如图，灯泡L 比L 亮，电压表V 示数为6V，下列说法正确的
1 2 2
是
A. V 示数为6V B. V 示数大于6V C.V示数小于6V D. V示数大于6V
1 1
10【. 福建省莆田市2015年初中毕业（升学）考 试试卷】
要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（ ）
A．增大导线两端的电压 B．减小导线中的电流
C．将导线拉长后接入电路 D．将导线对折后接入电路
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
二、填空题（每空2分，共20分）

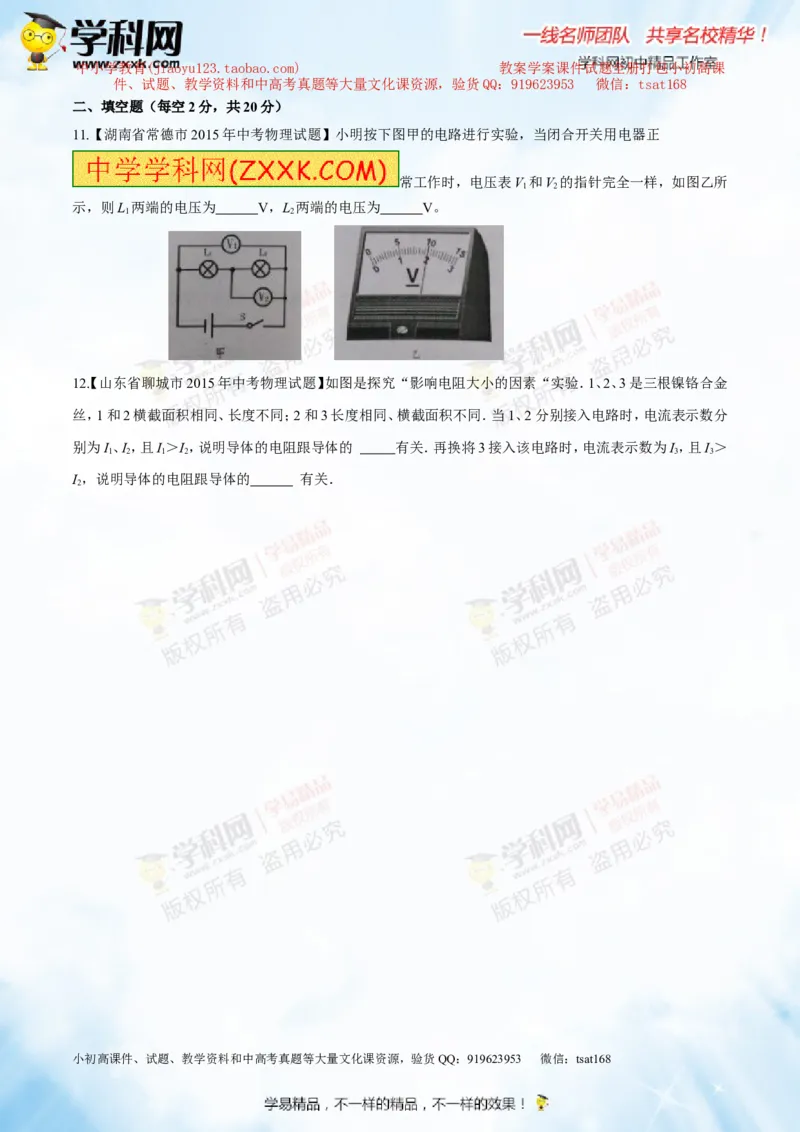

11.【湖南省常德市2015年中考物理试题】小明按下图甲的电路进行实验，当闭合开关用电器正
常工作时，电压表V 和V 的指针完全一样，如图乙所
1 2
示，则L 两端的电压为 V，L 两端的电压为 V。
1 2
[来源 :学*科*网Z*X*X*K]
12【. 山东省聊城市2015年中考物理试题】如图是探究“影响电阻大小的因素“实验．1、2、3是三根镍铬合金
丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分
别为I、I，且I＞I，说明导体的电阻跟导体的 有关．再换将3接入该电路时，电流表示数为I，且I＞
1 2 1 2 3 3
I，说明导体的电阻跟导体的 有关．
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

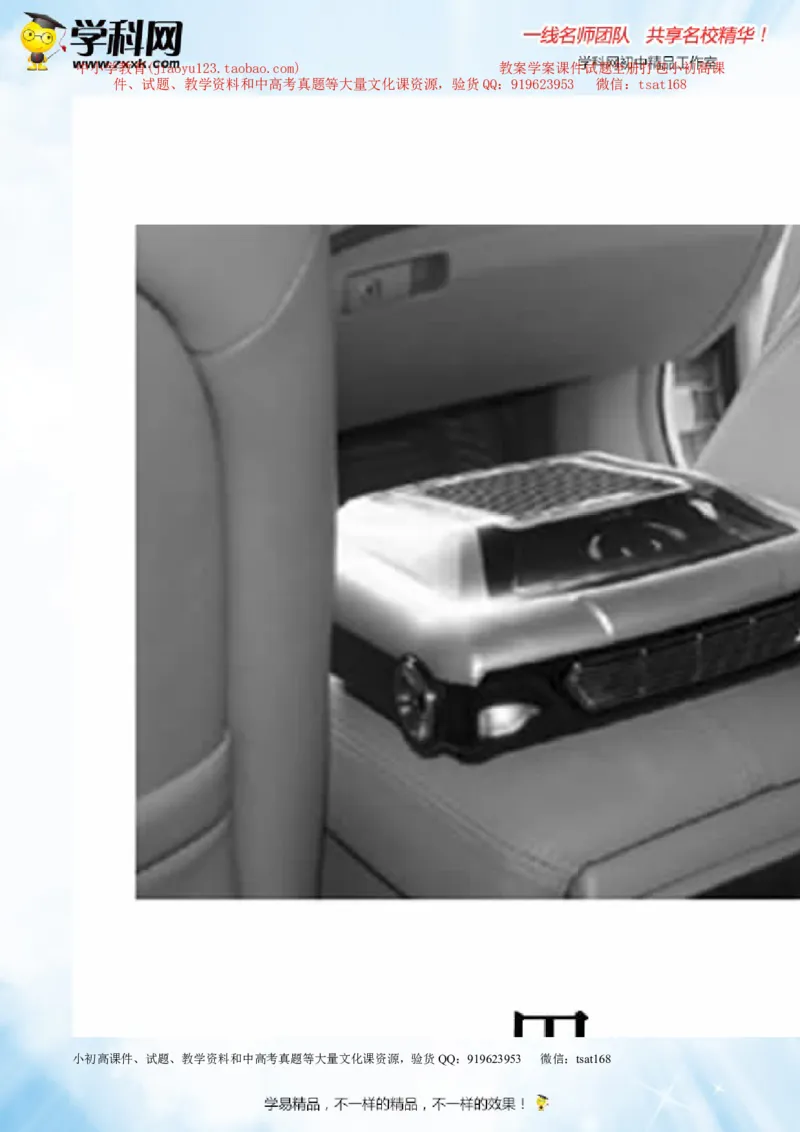

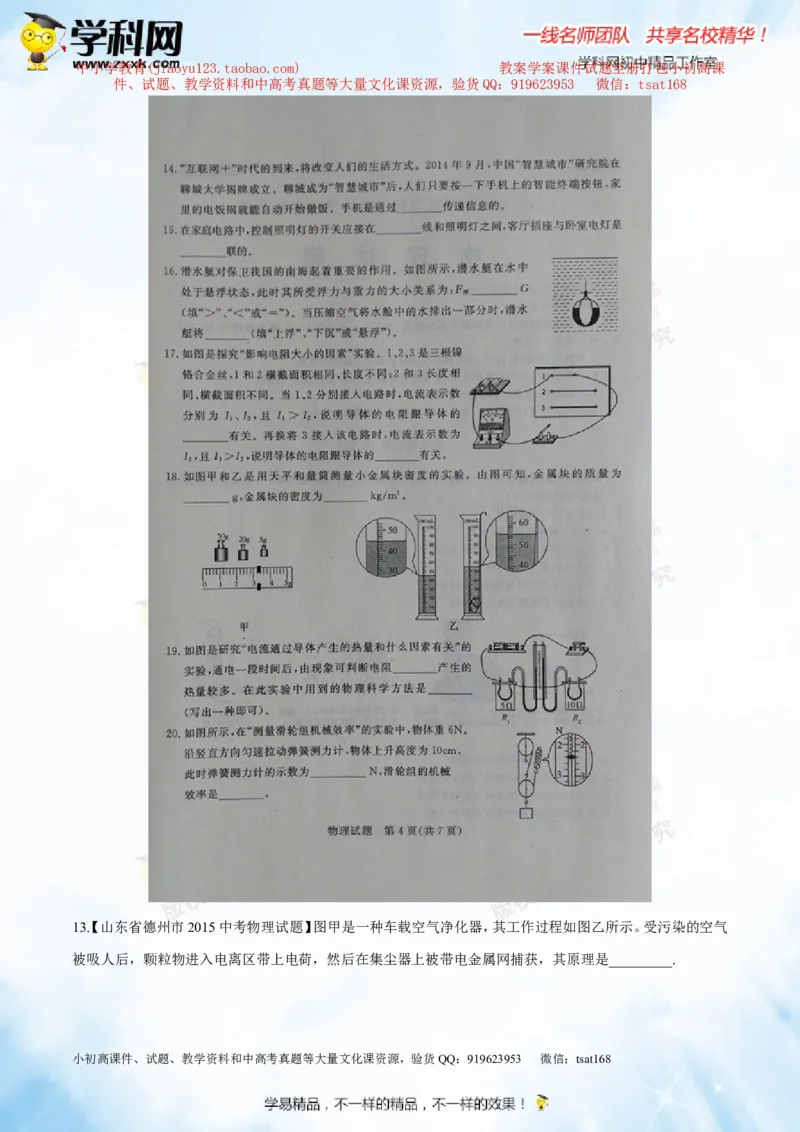

13【. 山东省德州市2015中考物理试题】图甲是一种车载空气净化器，其工作过程如图乙所示。受污染的空气
被吸人后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获，其原理是_________.
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

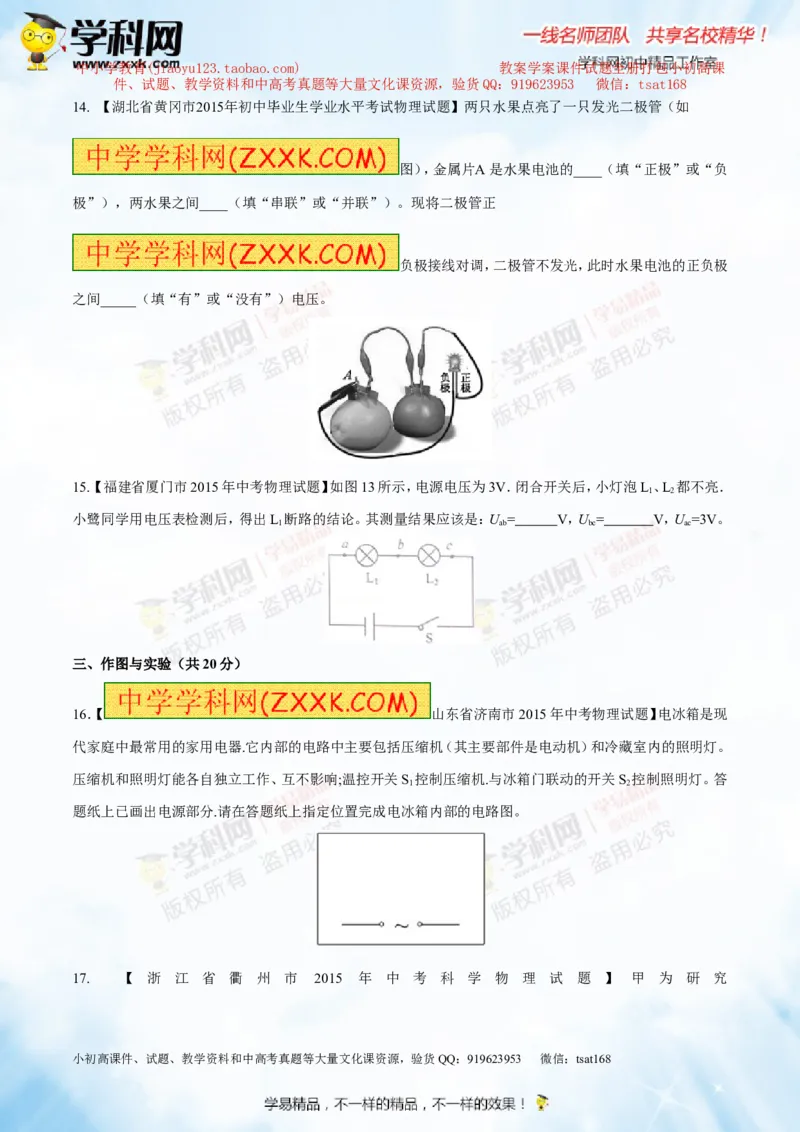

14. 【湖北省黄冈市2015年初中毕业生学业水平考试物理试题】两只水果点亮了一只发光二极管（如
图），金属片A 是水果电池的____（ 填“正极”或“负
极”），两水果之间____（填“串联”或“并联”）。现将二极管正
负极接线对调，二极管不发光，此时水果电池的正负极
之间_____（填“有”或“没有”）电压。
15.【 福建省厦门市2015年中考物理试题】如图13所示，电源电压为3V．闭合开关后，小灯泡L、L 都不亮．
1 2
小鹭同学用电压表检测后，得出L 断路的结论。其测量结果应该是：U = V，U = V，U =3V。
1 ab bc ac
三、作图与实验（共20分）
16．【 山东省济南市2015年中考物理试题】电冰箱是现
代家庭中最常用的家用电器.它内部的电路中主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。
压缩机和照明灯能各自独立工作、互不影响;温控开关S 控制压缩机.与冰箱门联动的开关S 控制照明灯。答
1 2
题纸上已画出电源部分.请在答题纸上指定位置完成电冰箱内部的电路图。
17. 【 浙 江 省 衢 州 市 2015 年 中 考 科 学 物 理 试 题 】 甲 为 研 究
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
并联电路电流规律的实验电路图。
（1）若要测量干路电流，则电流表应串联在甲图中的 （选填“A”、“B”或“C”）处。
（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发
现指针又偏向图乙位置，其原因是 。
（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示。由此得出结论：并联电路中，干路电流等于各支
路 电 流 之 和 ， 且 各 支 路 的 电 流 相 等 。 这 个 实 验 在 设 计 方 案 上 还 存 在 的 不 足 之 处
是 ： （ 写 出 一 条 ） 。
21世纪教育网版权所有

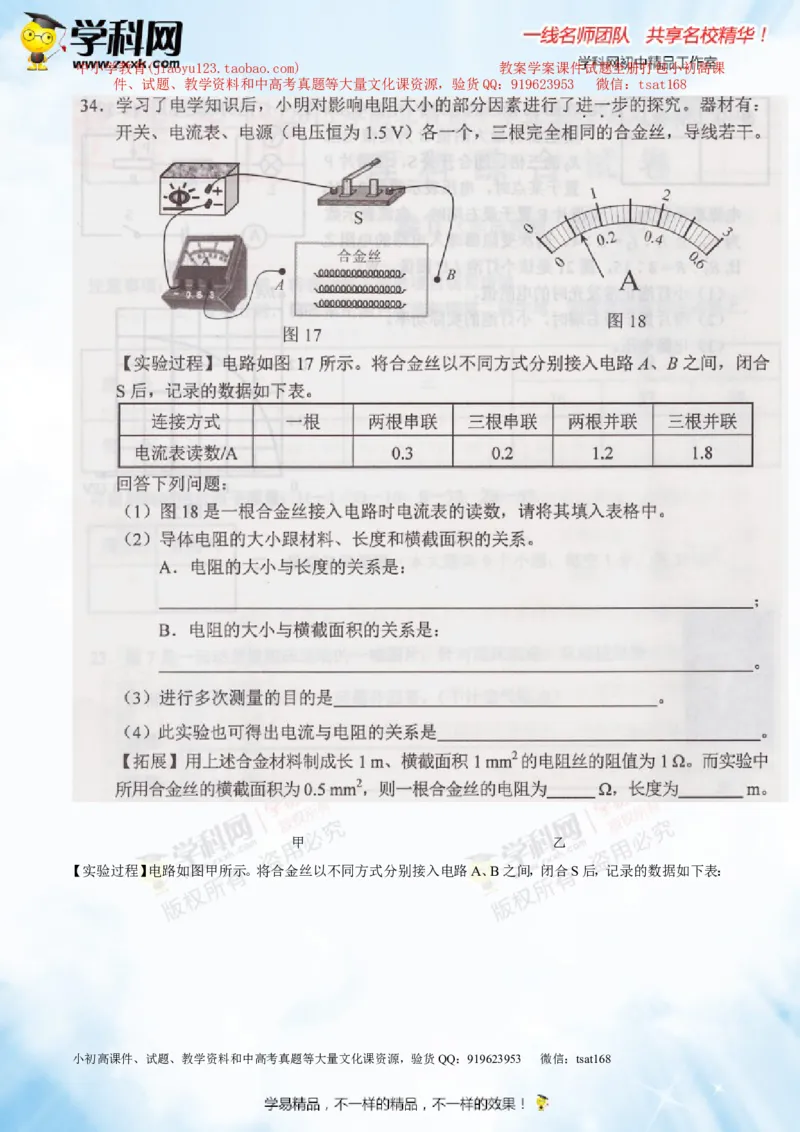

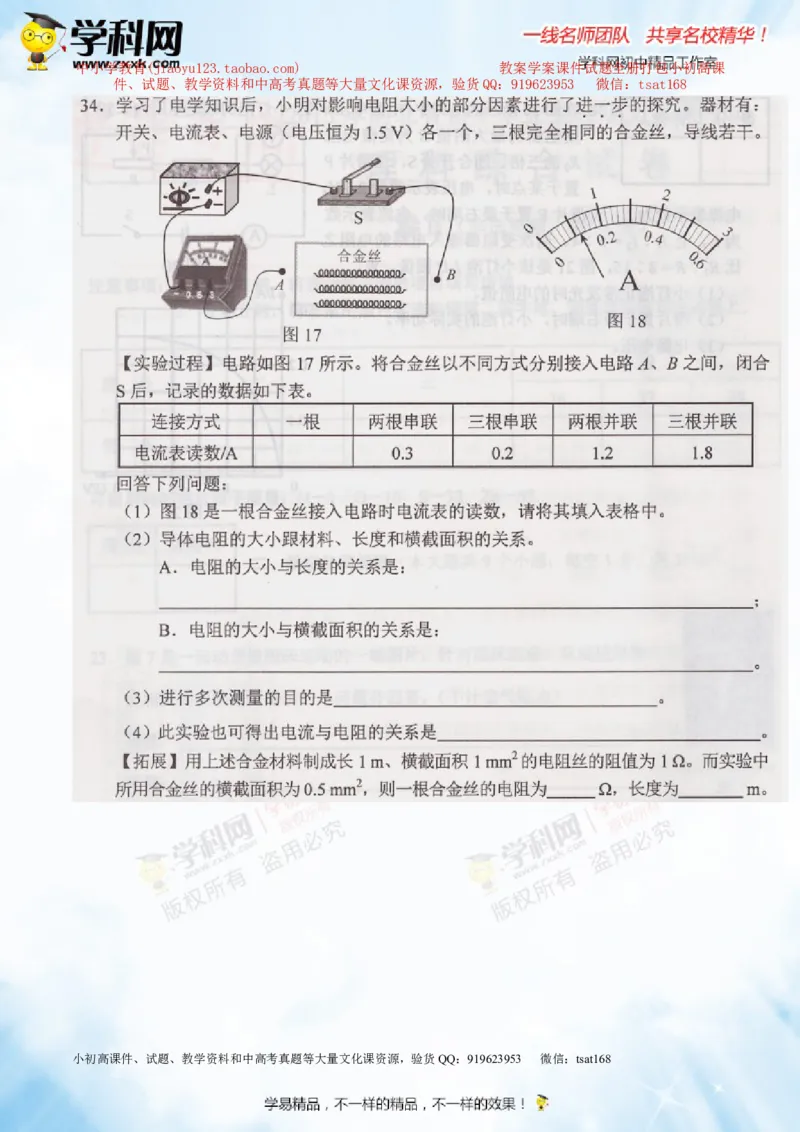

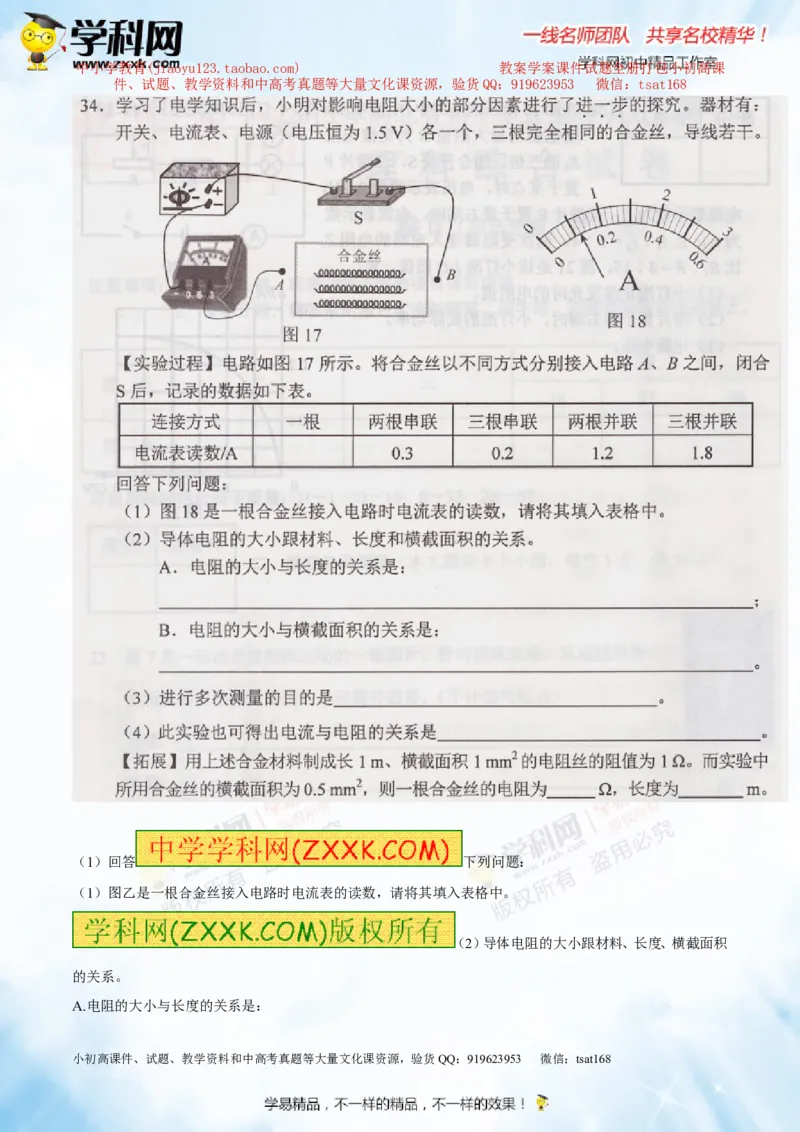

18. 【河北省2015年中考物理试题】学习了电学知识后，小明对影响电阻大小的部分因素进行了进一步的探
究，器材有：开关、电流表、电源（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
甲 乙
【实验过程】电路如图甲所示。将合金丝以不同方式分别接入电路A、B之间，闭合S后，记录的数据如下表：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）回答 下列问题：
[来源:.Com]
（1）图乙是一根合金丝接入电路时电流表的读数，请将其填入表格中。
（2）导体电阻的大小跟材料、长度、横截面积
的关系。
A.电阻的大小与长度的关系是：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
；
B.电阻的大小与横截面积的关系是： 。
（3）进行多 次测量的目的是
。
（4）此实验也可以得出电流与电阻的关系是： 。
