专题 14 电路的连接方式
学校：___________姓名 ：___________班级：
___________

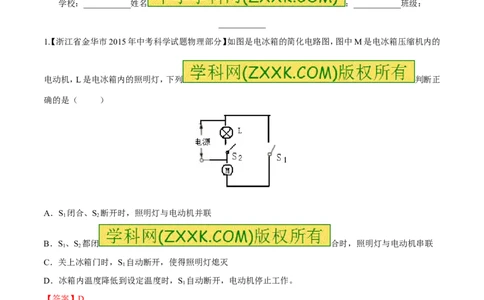

1【. 浙江省金华市2015年中考科学试题物理部分】如图是电冰箱的简化电路图，图中M是电冰箱压缩机内的
电动机，L是电冰箱内的照明灯，下列 判断正
确的是（ ）
[来源:.Com]
A．S 闭合、S 断开时，照明灯与电动机并联
1 2
B．S、S 都闭 合时，照明灯与电动机串联
1 2
C．关上冰箱门时，S 自动断开，使得照明灯熄灭
1
D．冰箱内温度降低到设定温度时，S 自动断开，电动机停止工作。
1
【答案】D
[来源:学*科*网]
【考点定位】 电路的连接
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2.【湖南省张家界市2015年普通初中学业水平考试】小云家卫生间安装了换气扇和照明灯，换气扇和照明灯
的电路连接如图所示，下列分析正确的是（ ）
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过他们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等

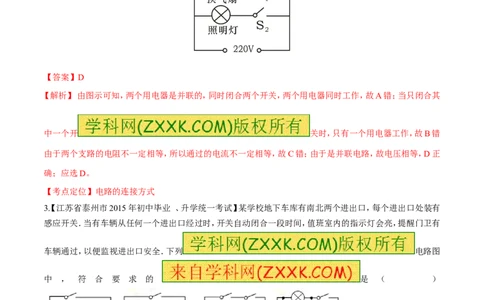

【答案】D
【解析】 由图示可知，两个用电器是并联的，同时闭合两个开关，两个用电器同时工作，故A错；当只闭合其
中一个开 关时，只有一个用电器工作，故B错
由于两个支路的电阻不一定相等，所以通过的电流不一定相等，故C错；由于是并联电路，故电压相等，D正
确；应选D。
【考点定位】电路的连接方式
3【. 江苏省泰州市2015年初中毕业 、升学统一考试】某学校地下车库有南北两个进出口，每个进出口处装有
感应开关．当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有
车辆通过，以便监视进出口安全．下列 电路图
中 ， 符 合 要 求 的 是 （ ）
[来源:.Com]
【答案】B
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】电路的连接
4【. 福建省漳州市2015年中考物理试卷】微波炉的炉门开关S 断开，控制开关S 闭合时，微波炉不工作，S 与
1 2 1
S 都闭合时，微波炉正常工作，图中符合要求的电路是（ ）
1

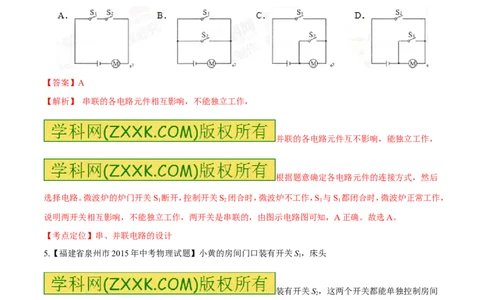

【答案】A
【解析】 串联的各电路元件相互影响，不能独立工作，
并联的各电路元件互不影响，能独立工作，
根据题意确定各电路元件的连接方式，然后
选择电路。微波炉的炉门开关S 断开，控制开关S 闭合时，微波炉不工作，S 与S 都闭合时，微波炉正常工作，
1 2 1 1
说明两开关相互影响，不能独立工作，两开关是串联的，由图示电路图可知，A正确。故选A。
【考点定位】串、并联电路的设计
5.【福建省泉州市2015年中考物理试题】小黄的房间门口装有开关S，床头
1
装有开关S，这两个开关都能单独控制房间
2
的吊灯，图中的电路图能符合这一要求的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】C
【考点定位】 电路的设计

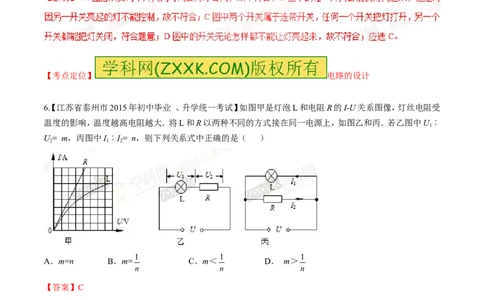

6.【江苏省泰州市2015年初中毕业 、升学统一考试】如图甲是灯泡L和电阻R的I-U关系图像，灯丝电阻受
温度的影响，温度越高电阻越大．将L和R以两种不同的方式接在同一电源上，如图乙和丙．若乙图中U︰
1
U= m，丙图中I︰I= n，则下列关系式中正确的是（ ）
2 1 2
[来源:]
1 1 1
A．m=n B．m= C．m＜ D． m＞
n n n
【答案】C
【解析】 由串联电路中各用电器两端的电压之比等于电阻之比，所以U︰U=R ︰R；再由U︰U= m可得
1 2 L乙 1 2
R =mR，并联电路支路电流之比等于电阻倒数之比，即I︰I= R︰R ；又I︰I=n，可得︰R =R/n，因为串
L乙 1 2 L丙 1 2 L丙
联时L两端电压小于并联时L两端电压，由甲图可知R < R ；于是有mR <R/n，整理得m<1/n；故答案选
L乙 L丙
C。
【考点定位】串并联电路
7.【黑龙江省哈尔滨市2015年初中升学考试综合试卷】下列各电路中，闭
合开关，两个灯泡不能都发光的电路是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】C
【考点定位】电路
8.【甘肃省兰州市2015年初中毕业生 学业考
试】在如图所示的电路中，下列分析不正确的
是（ ）
[来源:学_科_网]
A．只闭合S 时，L 发光、L 不发光，A 测L 的电流，A 无示数
1 1 2 1 1 2
B． 只闭合S 时，L、L 都发光，A、A 的示数
3 1 2 1 2
相等
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C．闭合S、S 时，L、L 都发光，A 有示数，A 无示数
1 2 1 2 1 2
D．闭合S、S 时，L、L 都发光，A、A 均有示数
1 3 1 2 1 2
【答案】D
【解析】 A．只闭合S 时，只有灯泡L 发接入电路，L 发光、L 不发光，A 测L 的电流，A 无示数，正确；B．
1 1 1 2 1 1 2
只闭合S 时，灯泡L、L 组成串联电路，L、L 都发光，电
3 1 2 1 2
流表测量串联电路电流，A、A 的示数相等，
1 2
正确；C．闭合S、S 时，灯泡L、L 组成并联电路，电流表A 测量L 电流，灯泡L、L 都发光，A 有示数，电流
1 2 1 2 1 1 1 2 1
表A 没 有接入电路，无示数，正确；D．闭合
2
S、S 时，仅L 发光，L 被短路，“L、L 都发光，”错，A 有示数，A 无有示数，错，符合题意选D。
1 3 1 2 1 2 1 2
【考点定位】串并联电路
9【. 江苏省盐城市2015年初中毕业与升学考试】小峰为了探究某电动玩具车内部电动机与指示灯的连接方式，
他将这辆玩具车的电池 取下，保持开关闭合，
转动车轮，车上的指示灯还能发光，进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一
个组成的，则该玩具车电路中电动机与指示灯（ ）
A.可以确定，一定串联
B.可以确定，一定并联
C.可以确定，串联、并联都行
D.需要再断开开关，转动车轮，观察指示灯是否发光，才能判断
【答案】B
【考点定位】电路的连接方式
10.【山东省淄博市2015年初中 学业考试】下图是抓拍机动车闯红灯的工作原理示意图．光控开关接收到红
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．
下列有关说法正确的是（ ）
A．摄像系统拍摄的图像是正立缩小的虚像
B．当红灯损坏不能发光时，该装置仍能正常工作
C．若将光控开关和压力开关并联，也能起到相同的作用
[
D．只要光控开关和压力开关有一个不闭合，摄像系统都不会自动拍摄
【答案】D
【考点定位】电路的连接方式
11.【广西省崇左市2015年初中毕业升学统一考试】如图电路中，开关S闭合后，电源被短路的是（ ）
[来源:Z#xx#k.Com]
【答案】B
【解析】 A中开关闭合后，两灯并联能够发光；B中开关闭合后电源会被短路；C中开关闭合后只短路一个灯
泡；D中开关闭合后两灯是关联的，都能发光；应选B。
【考点定位】电路的连接方式
